Power_Mini_V3

视频链接：https://b23.tv/kWAyjBg

项目简介

本项目是基于STM32F303主控，LM3481升压，MP9928降压可调0.8-30V/5A输出的可调直流电源。

1. 兼容DC5.5和USB PD输入，PD协理后续可以支持到28V/5A输入。
2. 支持通过WIFI连接，实时显示数据，电压电流曲线等。
3. 采用通用4mm香蕉插座，兼容大部分电源线材。

项目功能

1. 兼容DC/PD输入，0.8-30V/5A输出可调电源。
2. 兼顾散热和便携式，适合工程师移动、外出调试使用。
3. WIFI远程显示。

项目参数

1. 输入电源范围：5-36V，建议输入大于12V；
2. 输出0.8-30V/5A；
3. 步进电压0.001V；
4. 步进电流0.001A；
5. 输出电压精度1%；
6. 电流控制精度1%；
7. 输出纹波<50mV @ 30V/5A；
8. 支持2.4G WIFI；
9. 支持ESPTPUCH配网；

原理解析（硬件说明）

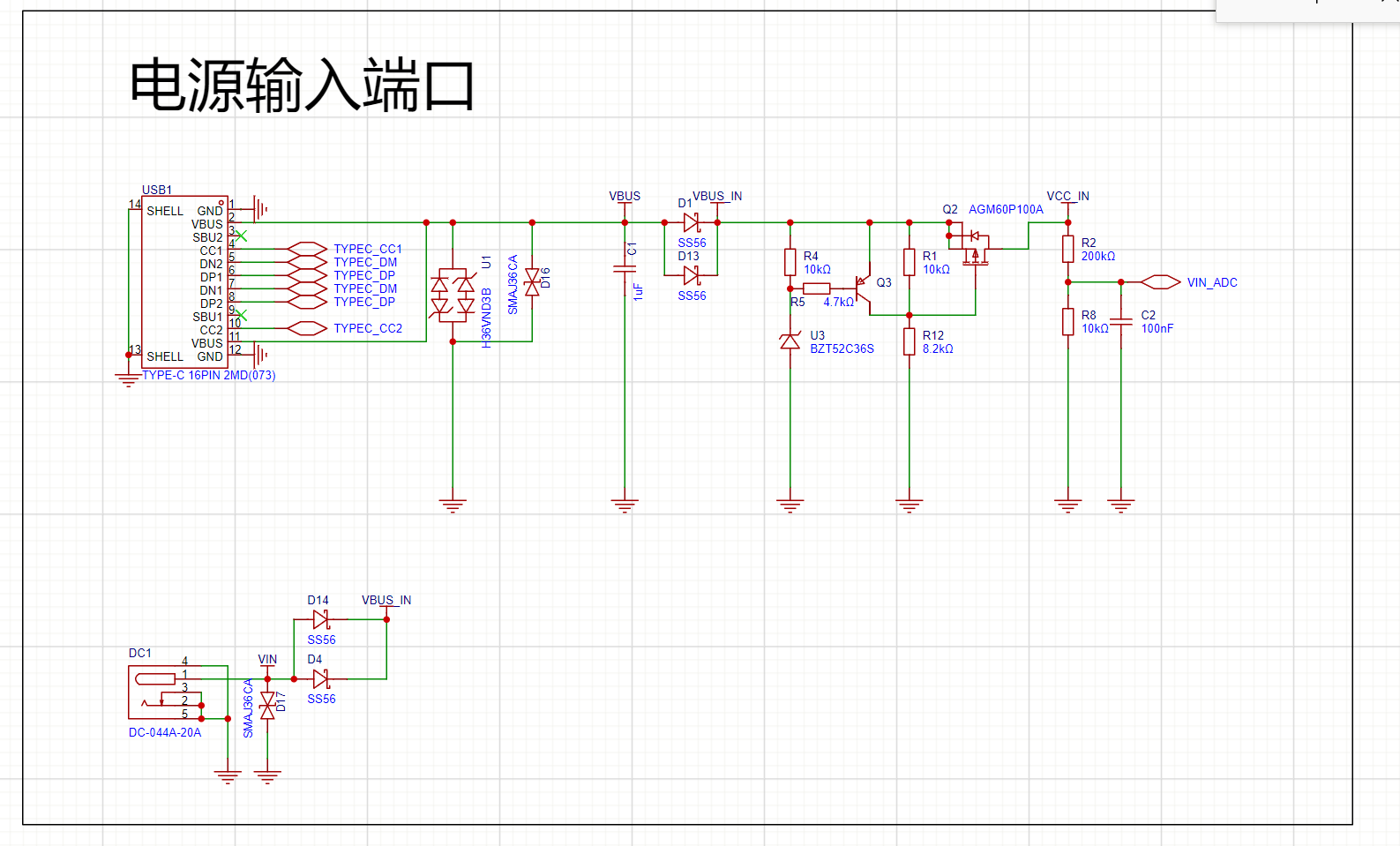

1. 电源输入如下，二极管防反接，PMOS做过压保护。设计值>36V保护。

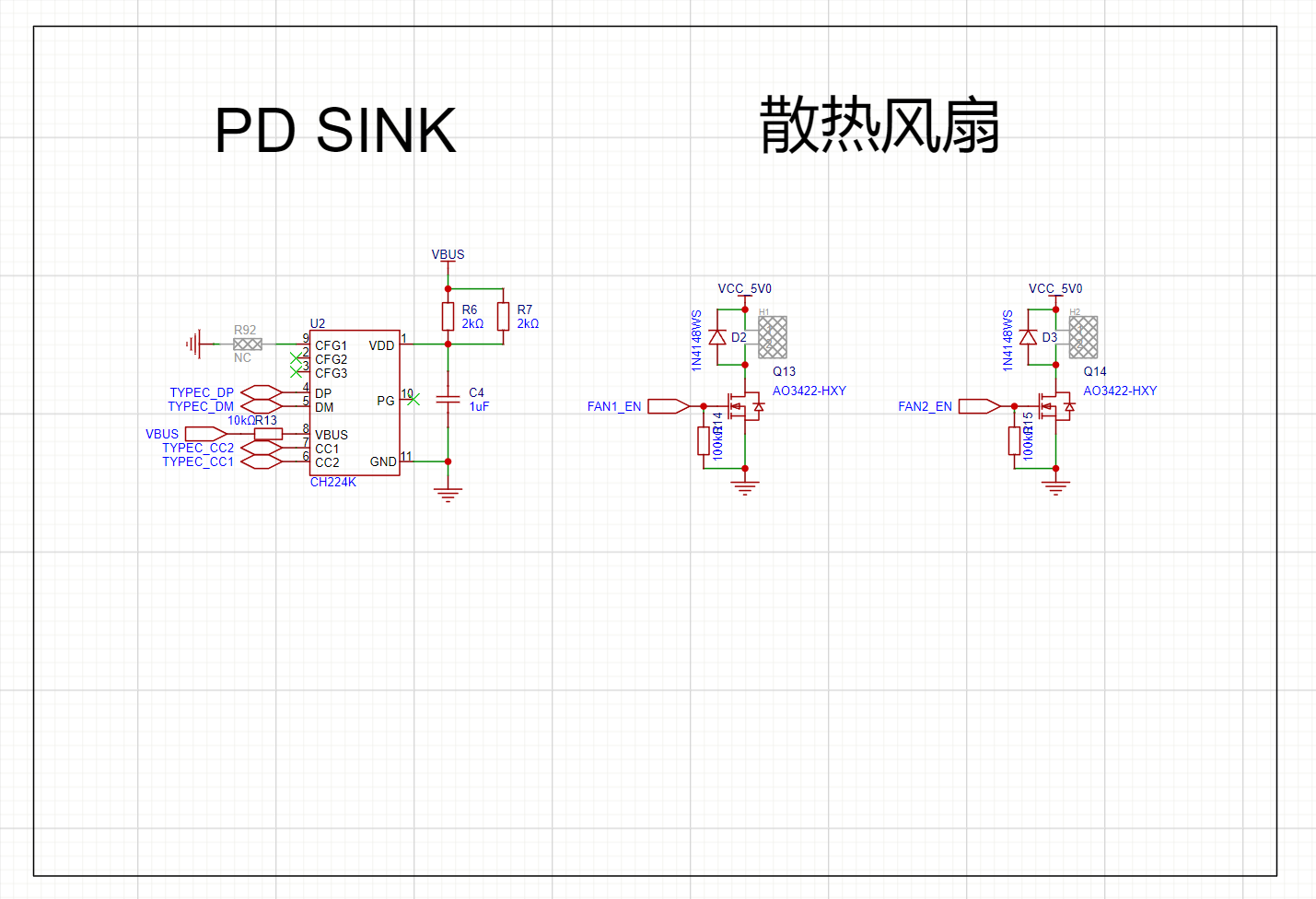

2. 采用CH224K SINK芯片，最大支持20/5A诱骗。后续会有升级款P2P芯片，支持28V/5A

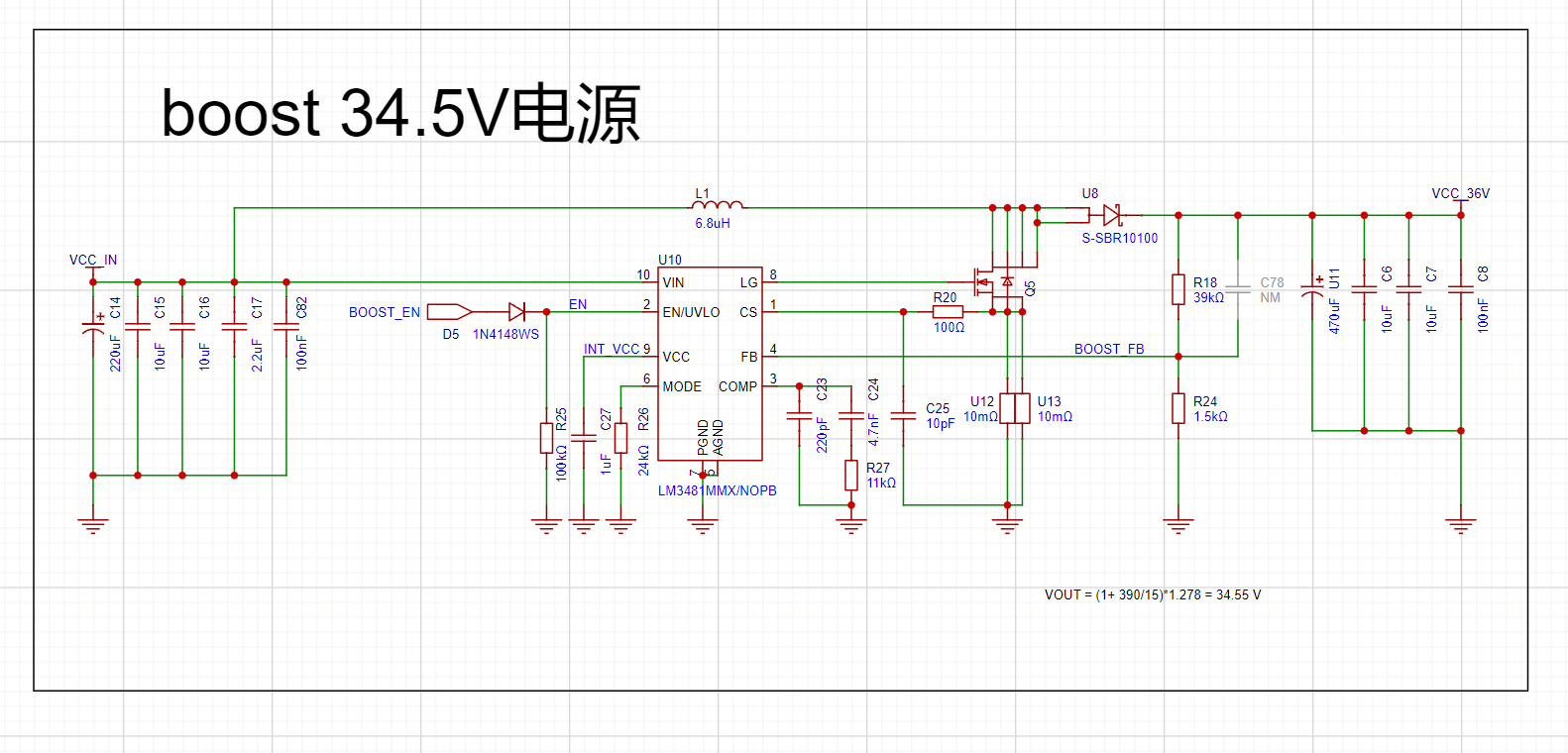

3. Boost升压，采用LM3481(SGM6630兼容)

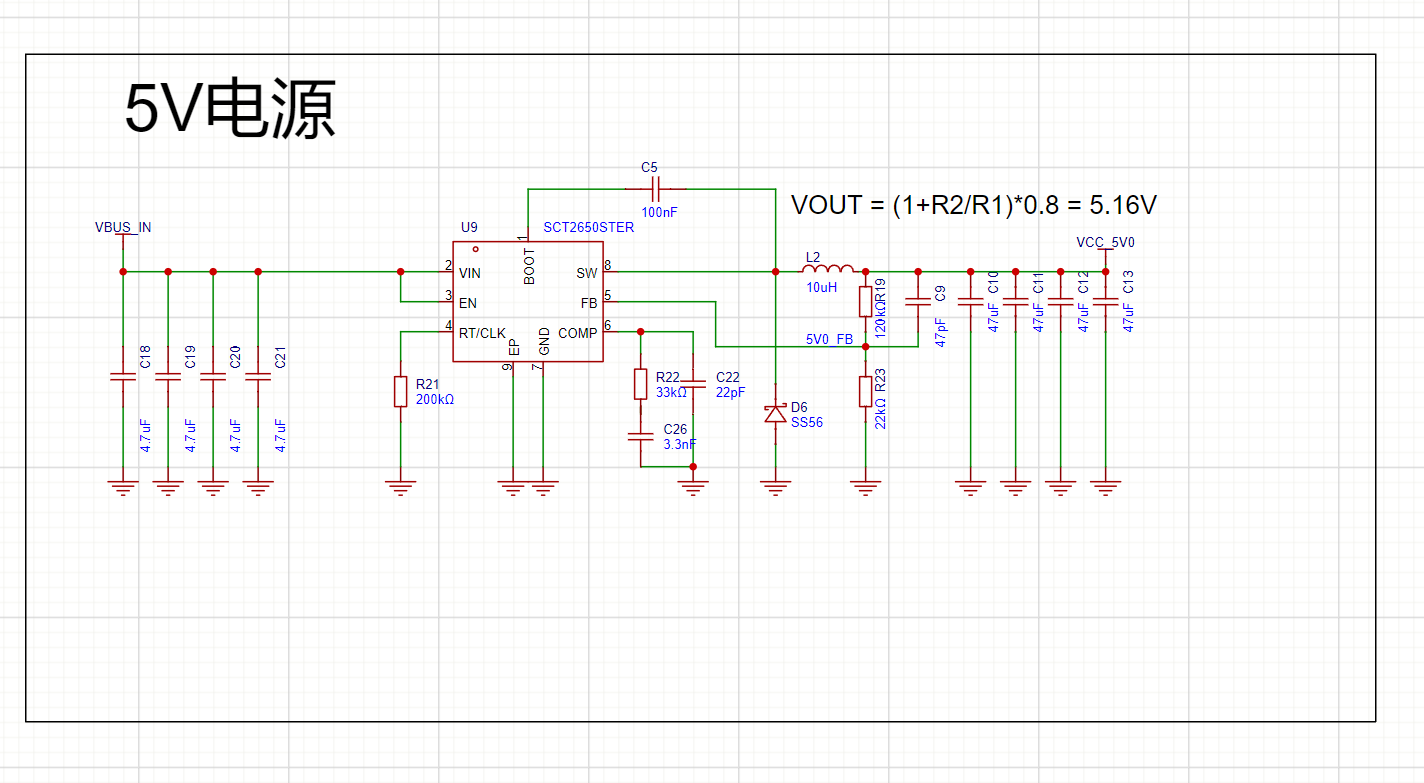

4. 5V内部电源，采用SCT2650，提供5V电源给到内部给个部分。

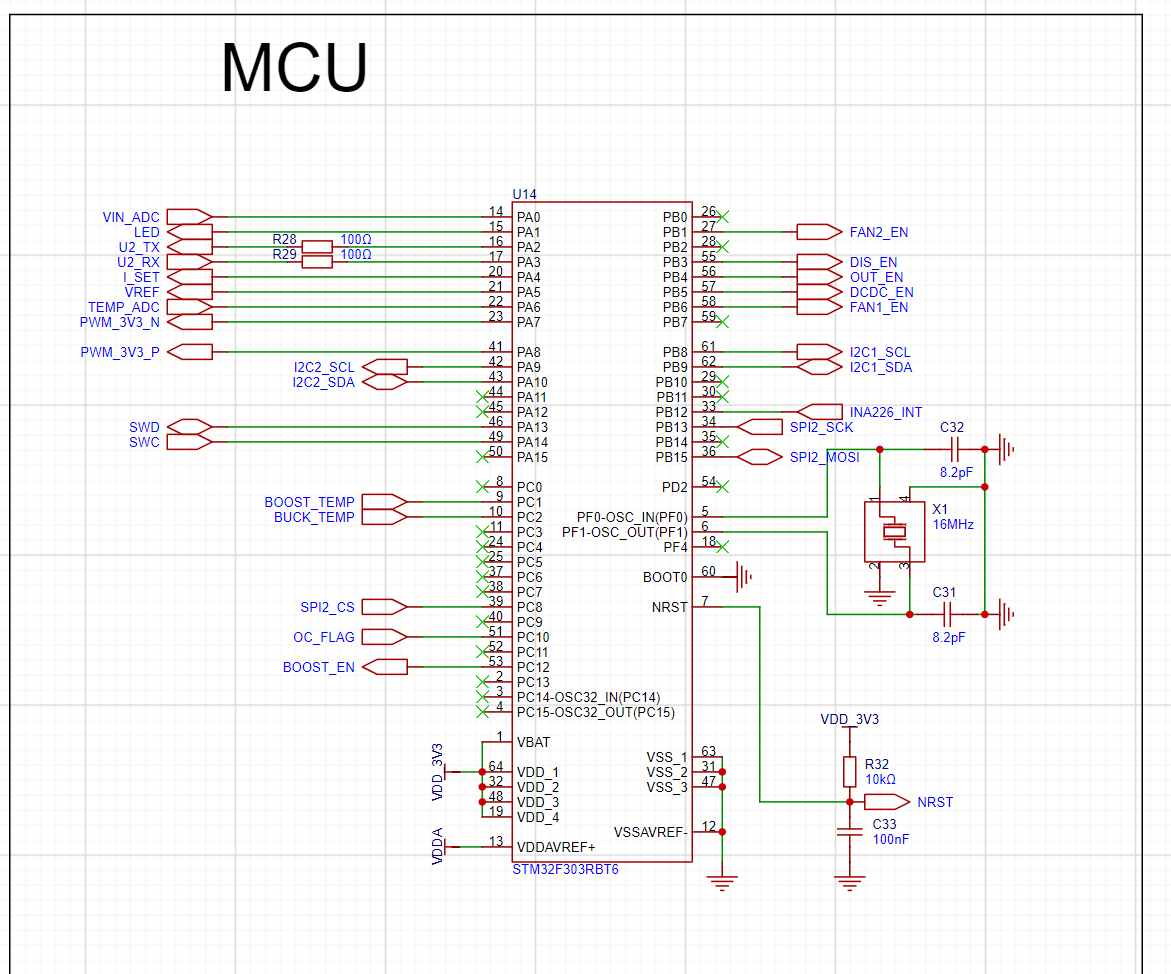

5. MCU采用STM32F303RB，支持FPU，更适合浮点数计算需求。

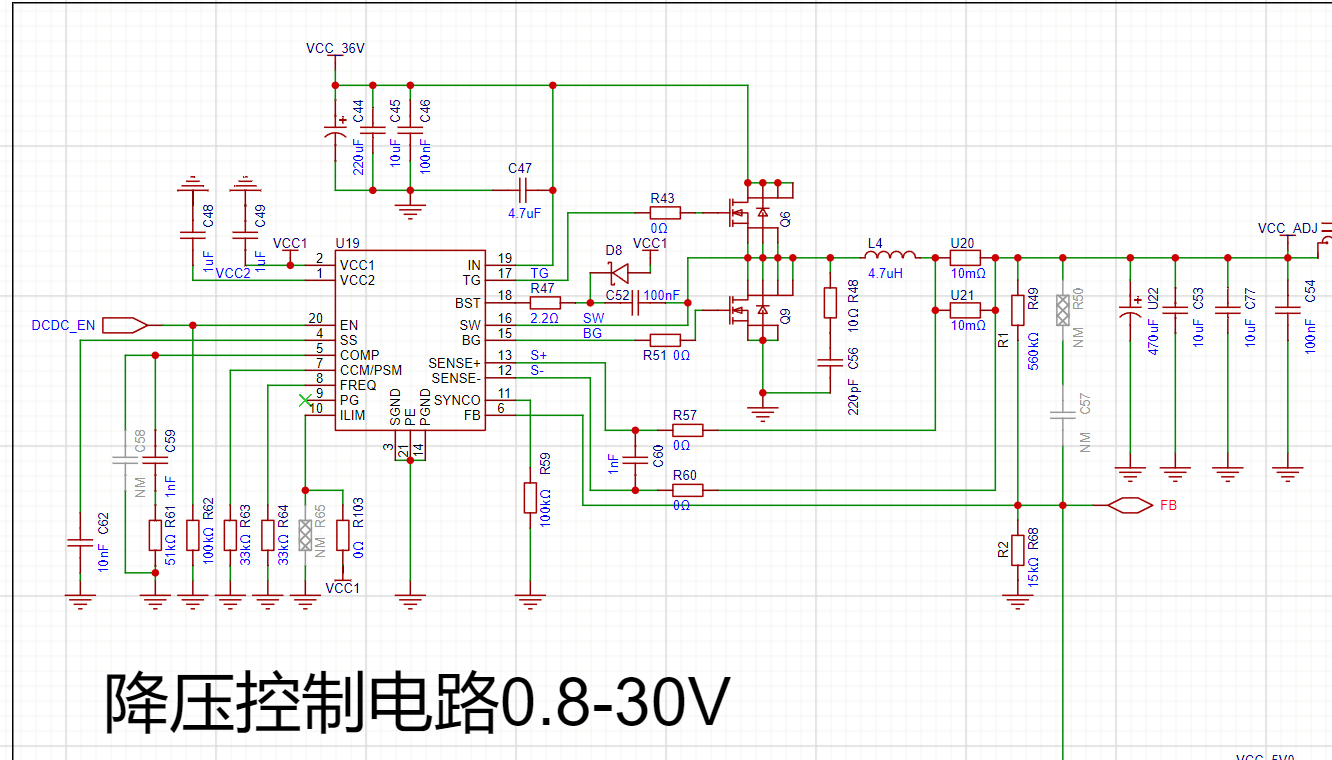

6. 可调降压电路，采用MP9928(SGM63600兼容),默认输出30V，可程序调节。

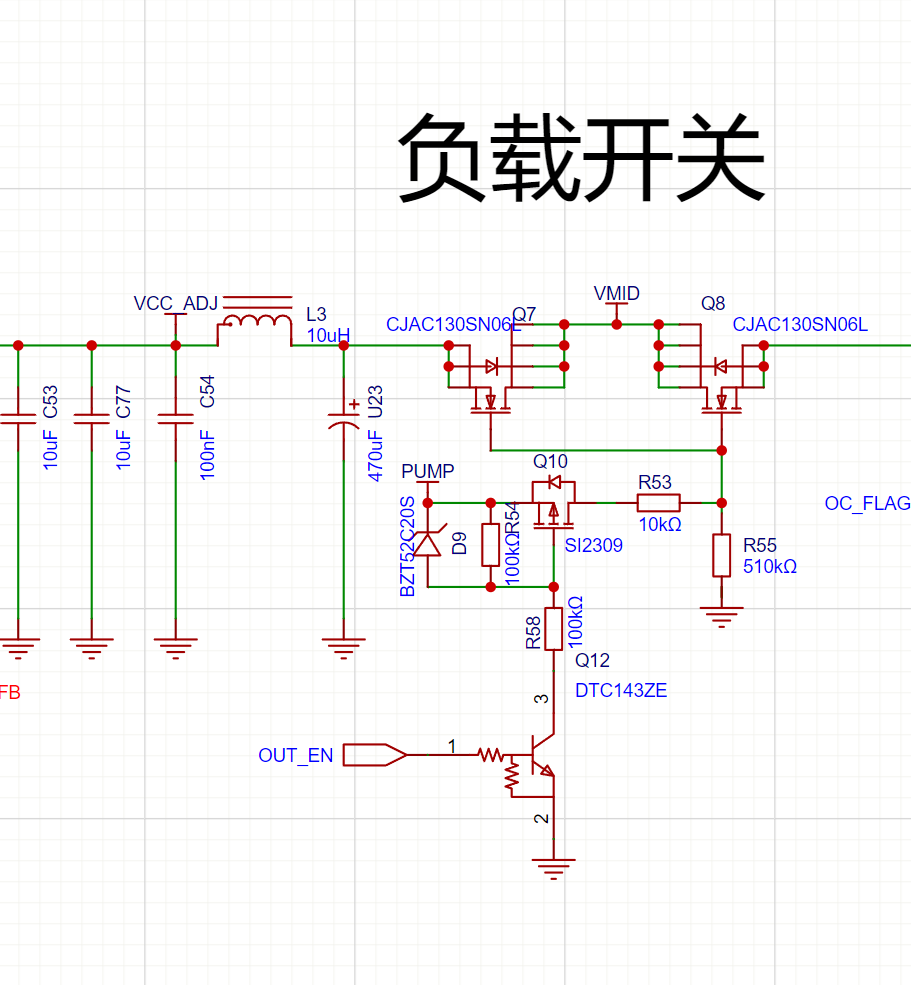

7. NMOS背靠背负载开关，支持低电压输出。

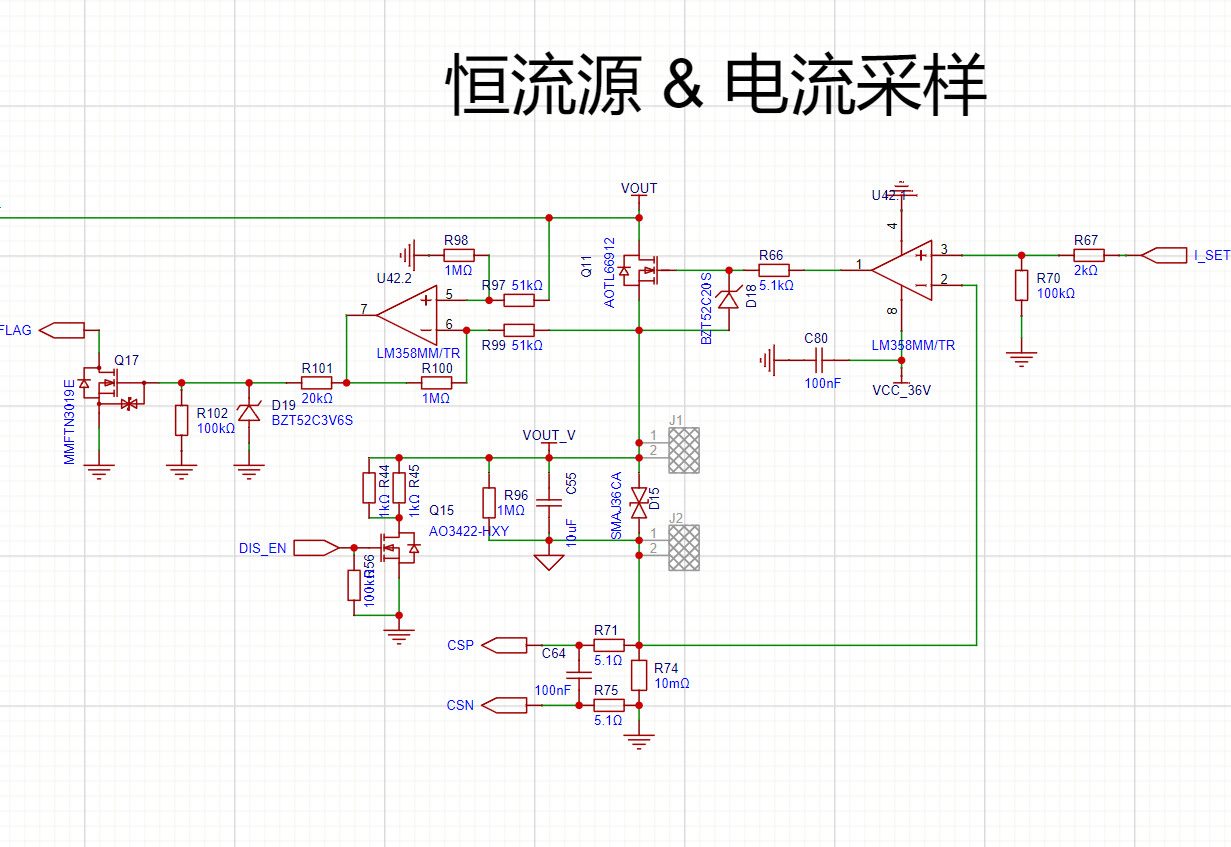

8. 高侧恒流源，电流采样电路。过流时会提示系统。

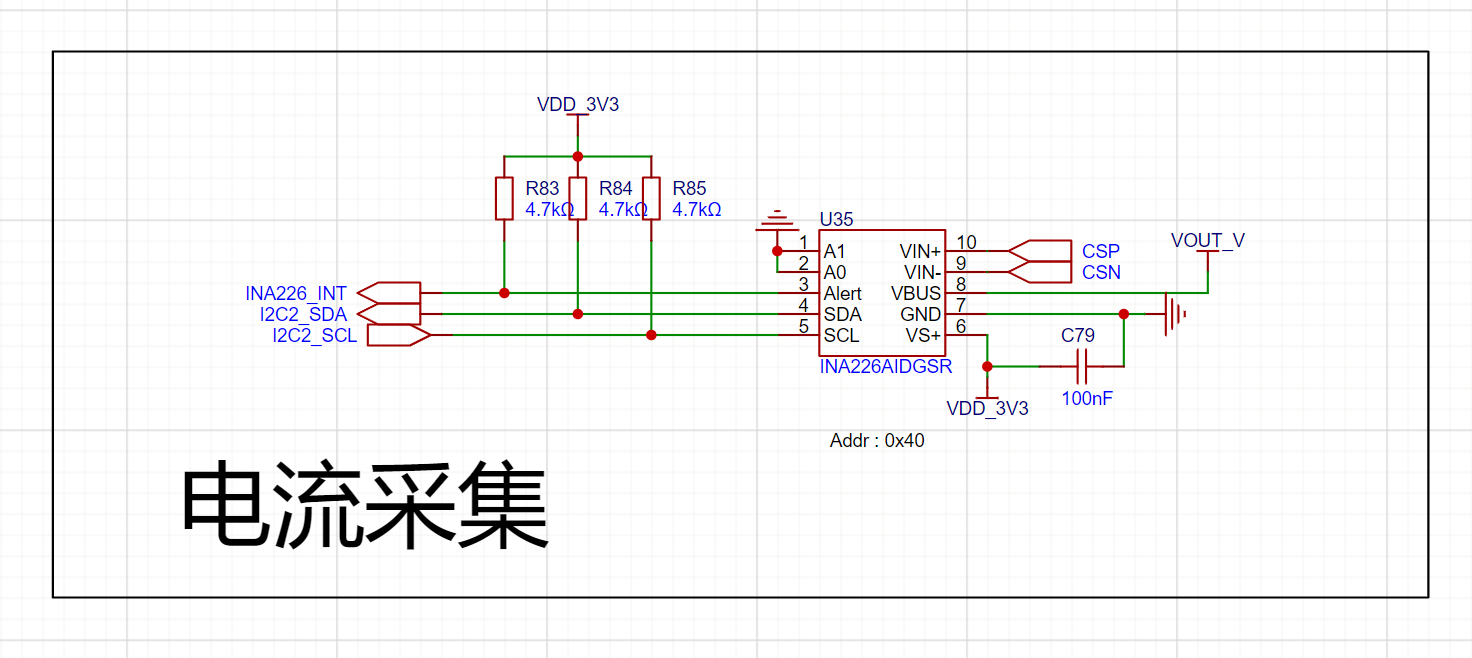

9. 电流采样采用INA226A，适合36V/8A系统，满足设计需求。

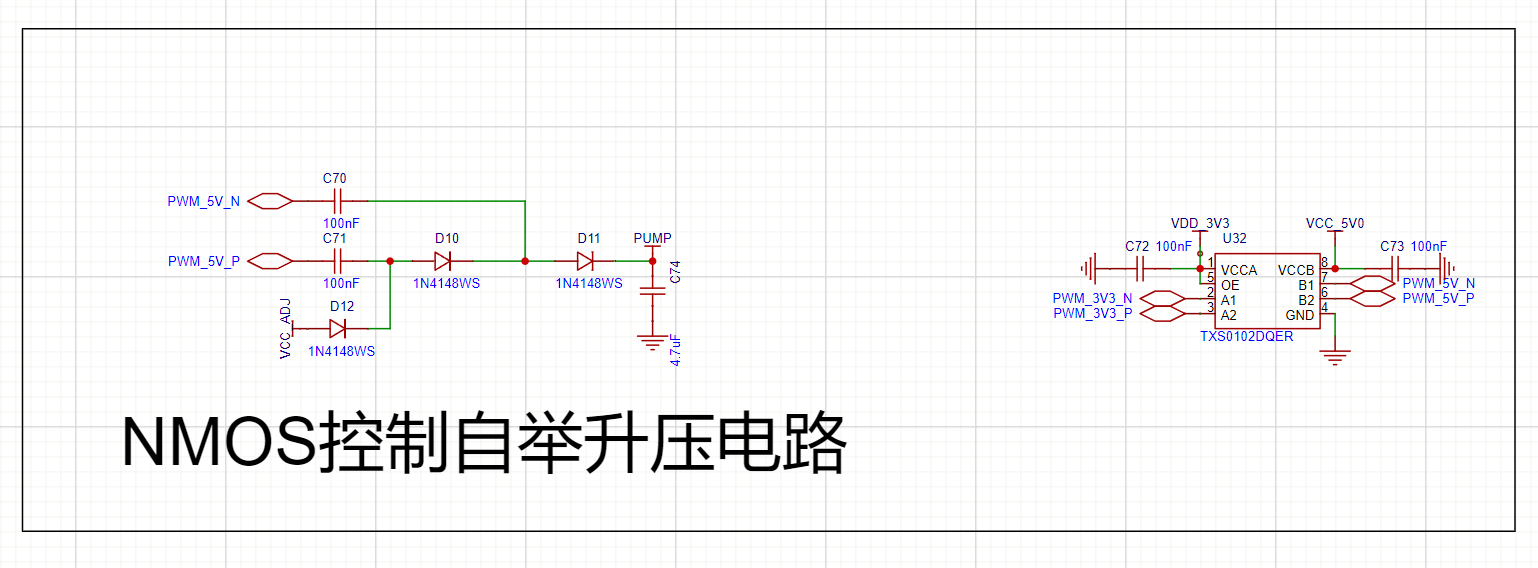

10. 自举升压电路，用于NMOS控制

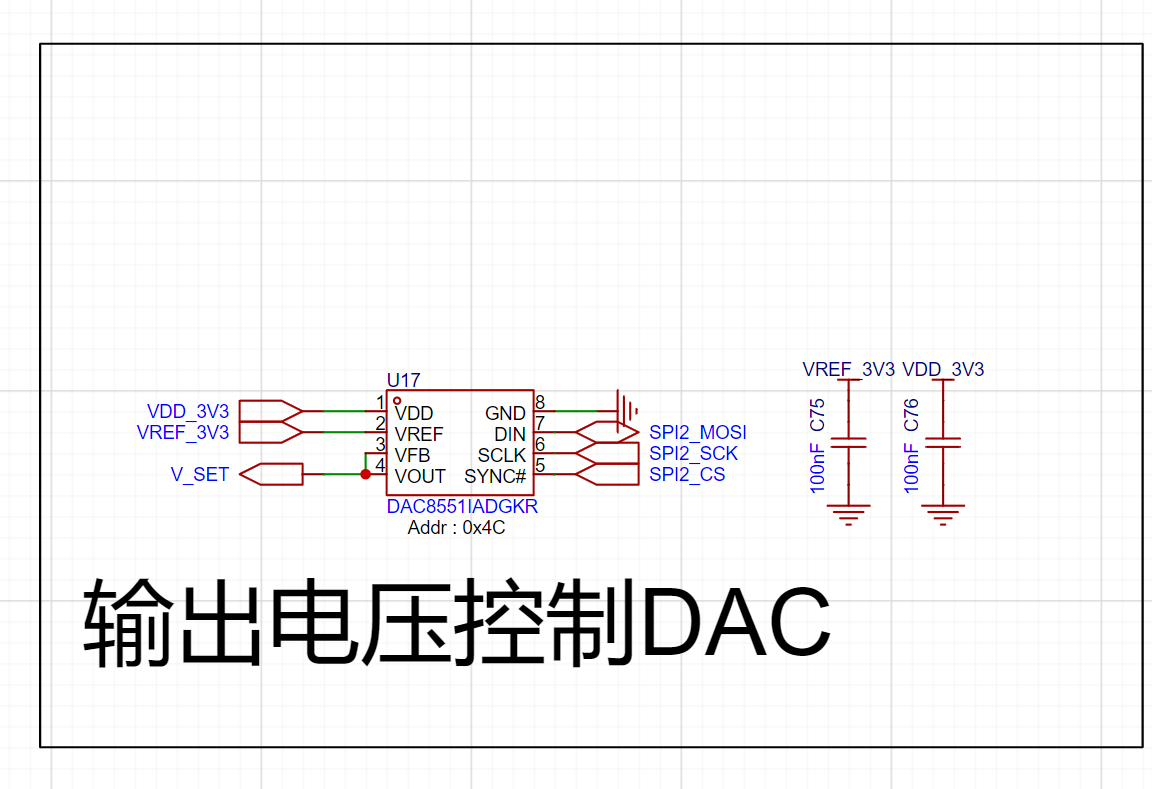

11. 16bit DAC用于电源调节

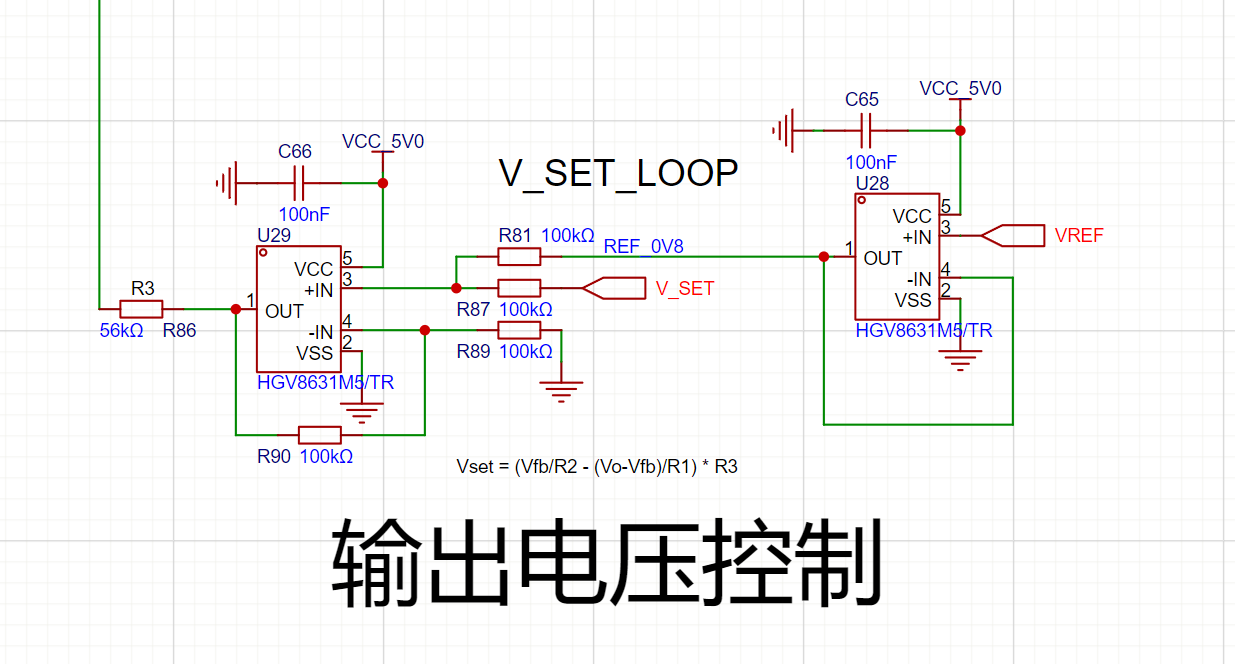

12. 输出电压控制，可根据图中公式进行计算选择合适的值。


软件代码

STM32电源主控代码：Power_V4.7z
ESP32 UI代码：Power_V4_ESP32.7z

注意事项

DCDC输入输出电容不可用过多的固态电容，建议配置是输入/输出各一颗，其余的用普通电解电容即可。

实物图，PCBA

实物图，整机

实物图，短路保护

按键简介
