NAND-SPI 闪存基座 V1.3
2.5k
0
0
5
简介

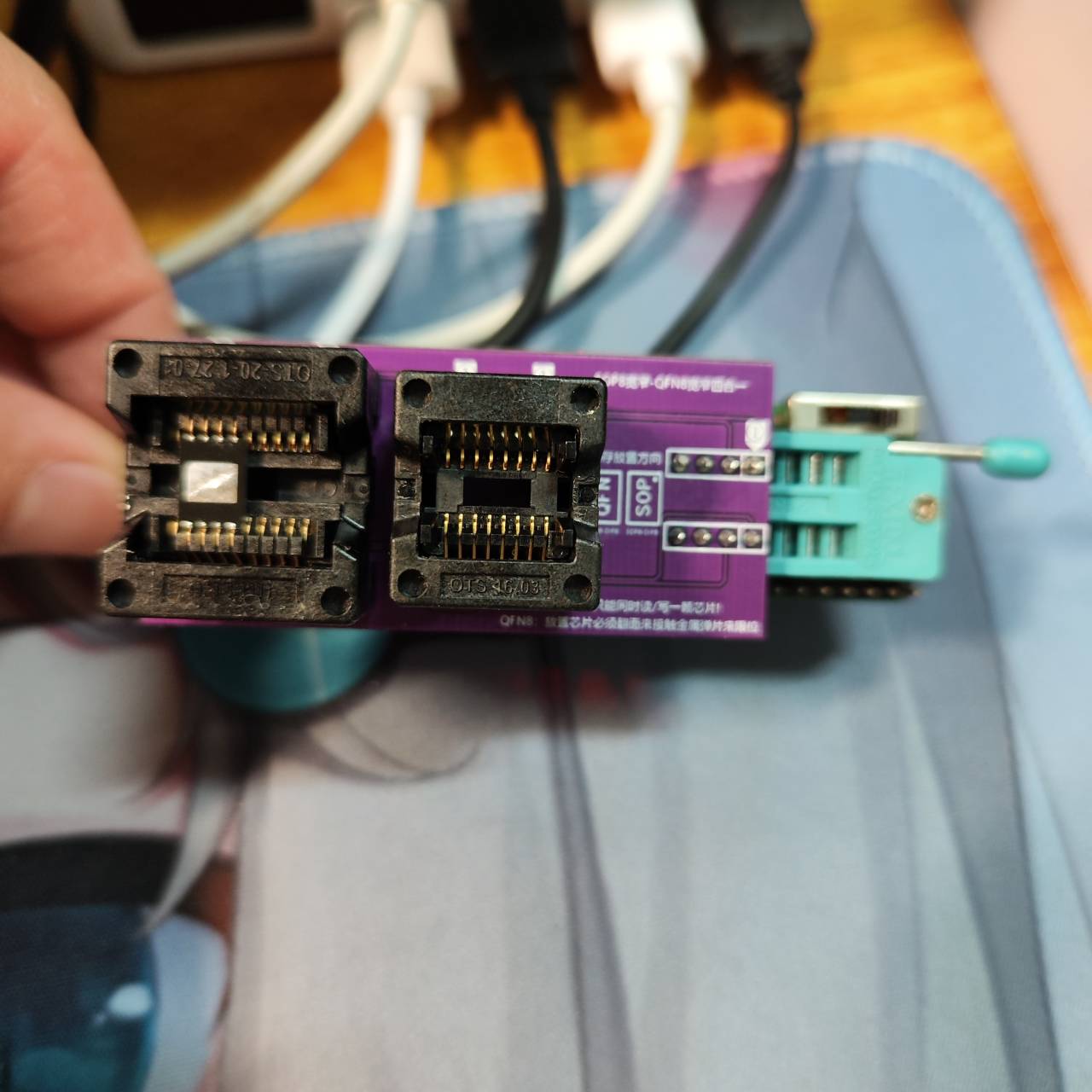

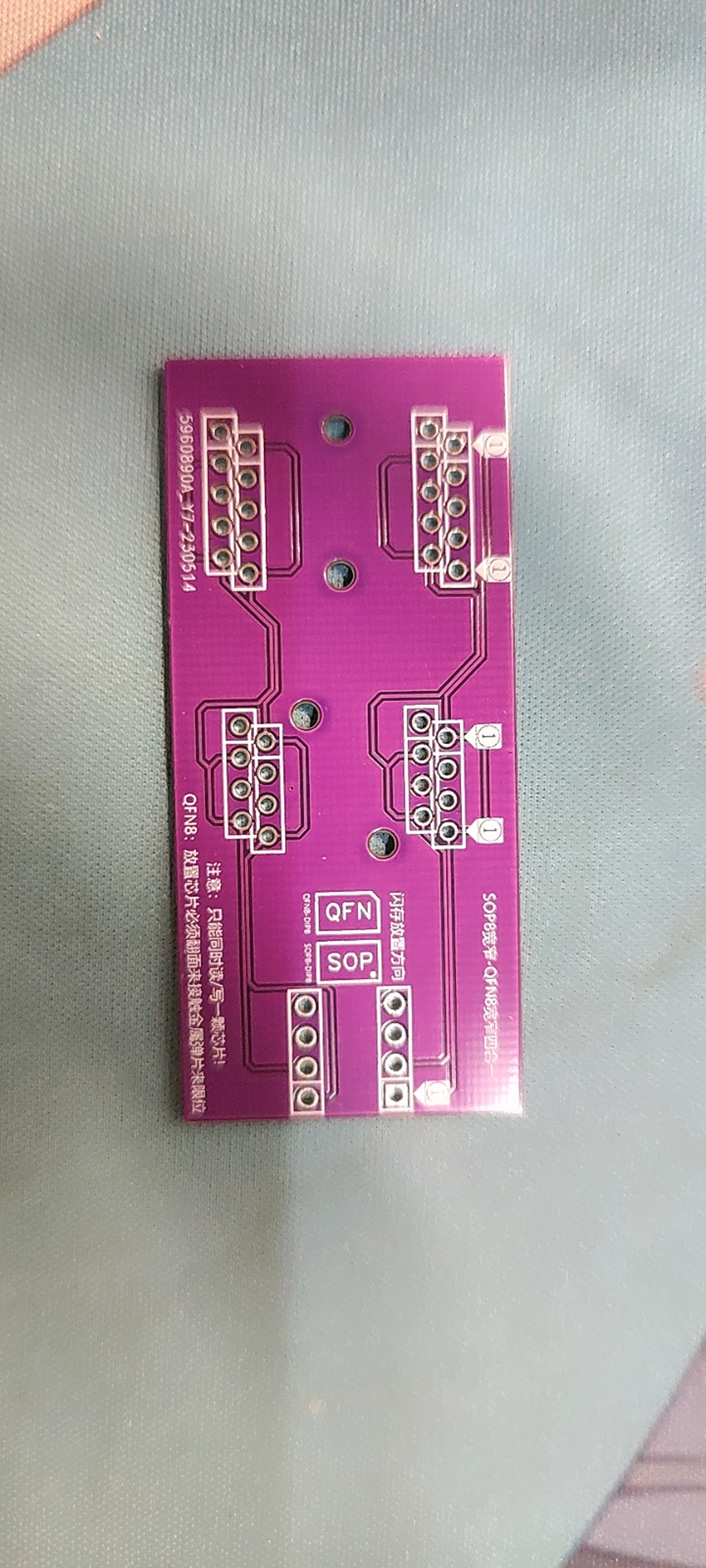

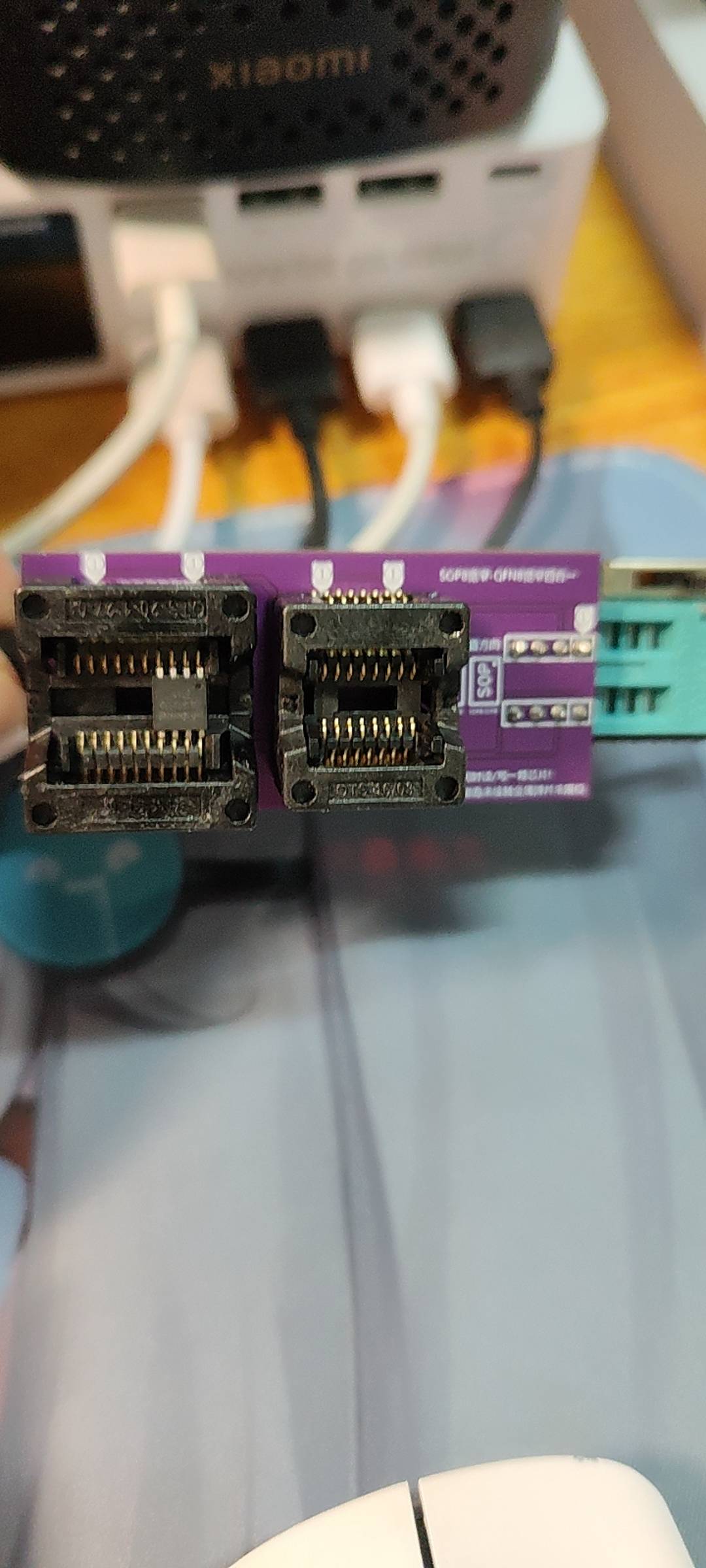

支持25XXX--NAND-SPI和NOR-SPI 芯片烧录，烧录时只能烧录一个芯片,板上已经有说明和放置芯片的方向了！
简介：支持25XXX--NAND-SPI和NOR-SPI 芯片烧录，烧录时只能烧录一个芯片,板上已经有说明和放置芯片的方向了！开源协议
：Public Domain
创建时间：2023-05-08 01:33:43更新时间：2025-06-20 09:53:37
描述
烧录NAND-SPI芯片时，我这里使用的是CH341A的编程器烧录的，具体教程如下：
https://www.right.com.cn/forum/thread-8289988-1-1.html
具体详细烧录转恩山查看！
V1.2版本更新说明：
1.优化线路，重新走线;
2.板框外观重新设计！
V1.3版本更新说明：
更新IO0线路问题；
之前忘记改了，这个版本确定没有问题了！！
详细看PCB原理图！

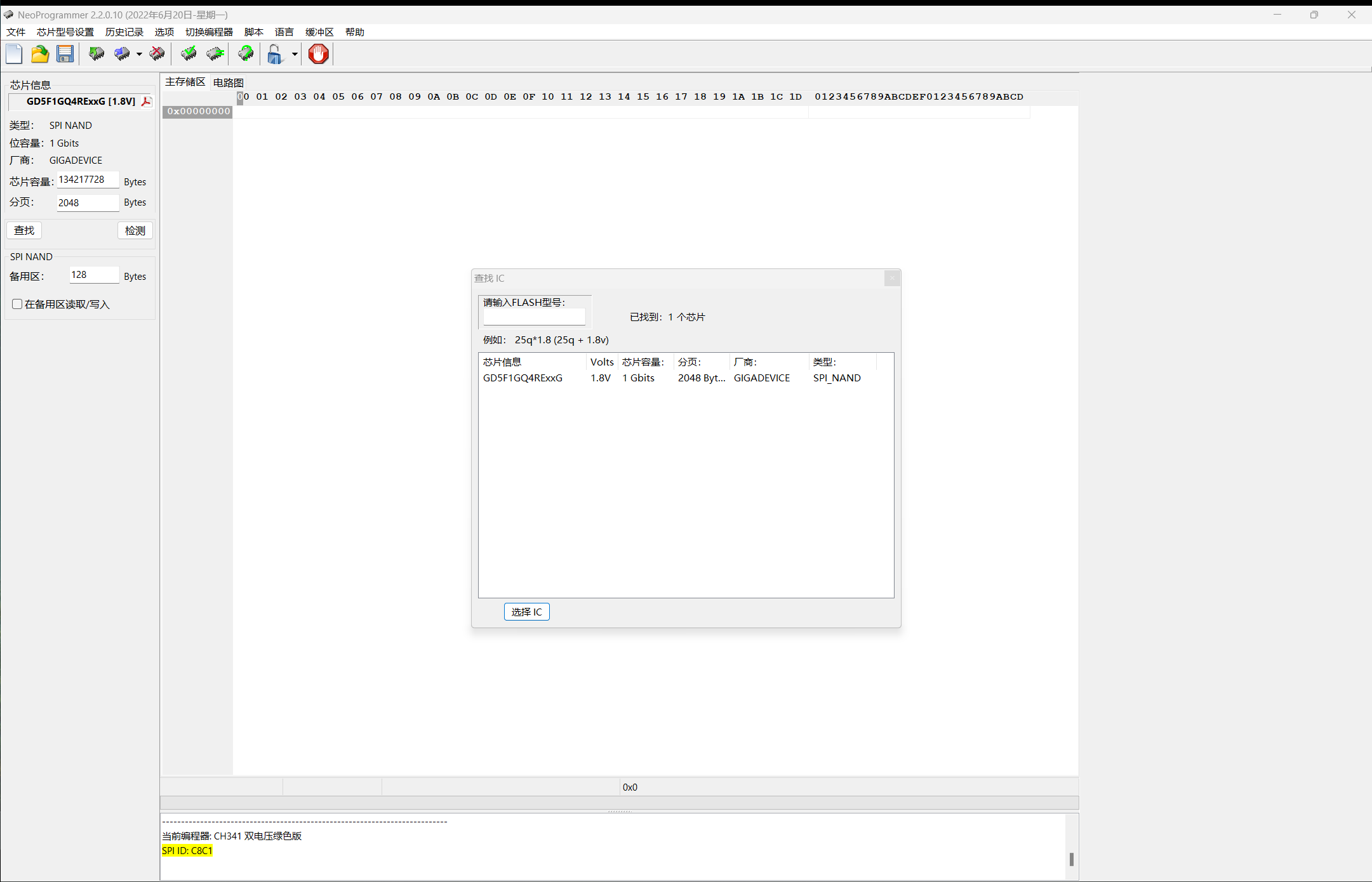

下列是识别过程如下：
