标准版 3D打印机控制板

简介:「持续更新中」大鱼CoreXY结构,marlin固件的Esp32主控板

开源协议: MIT

(未经作者授权,禁止转载)

创建时间: 2021-07-02 22:37:40
更新时间: 2024-01-11 22:29:05
描述

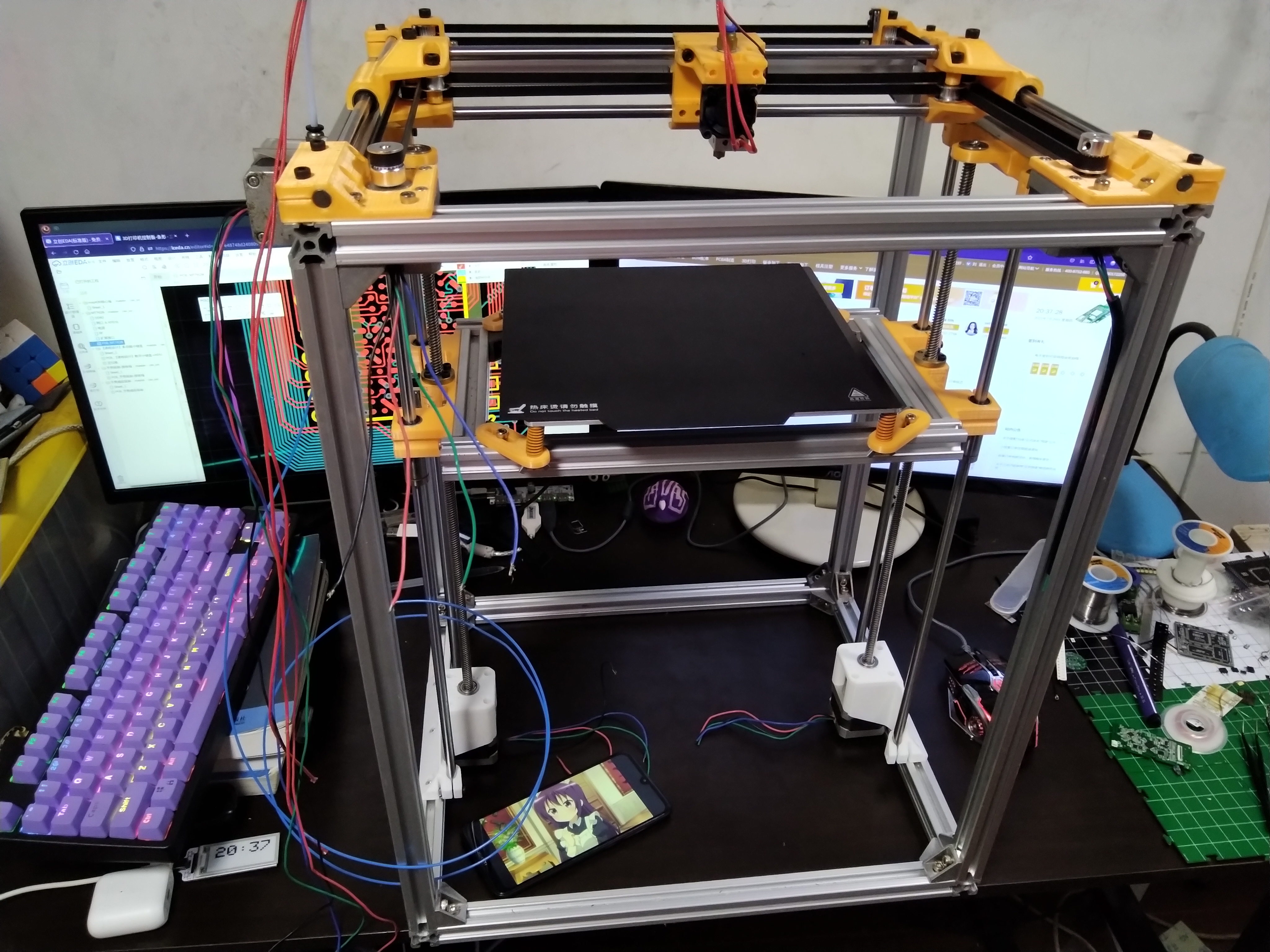

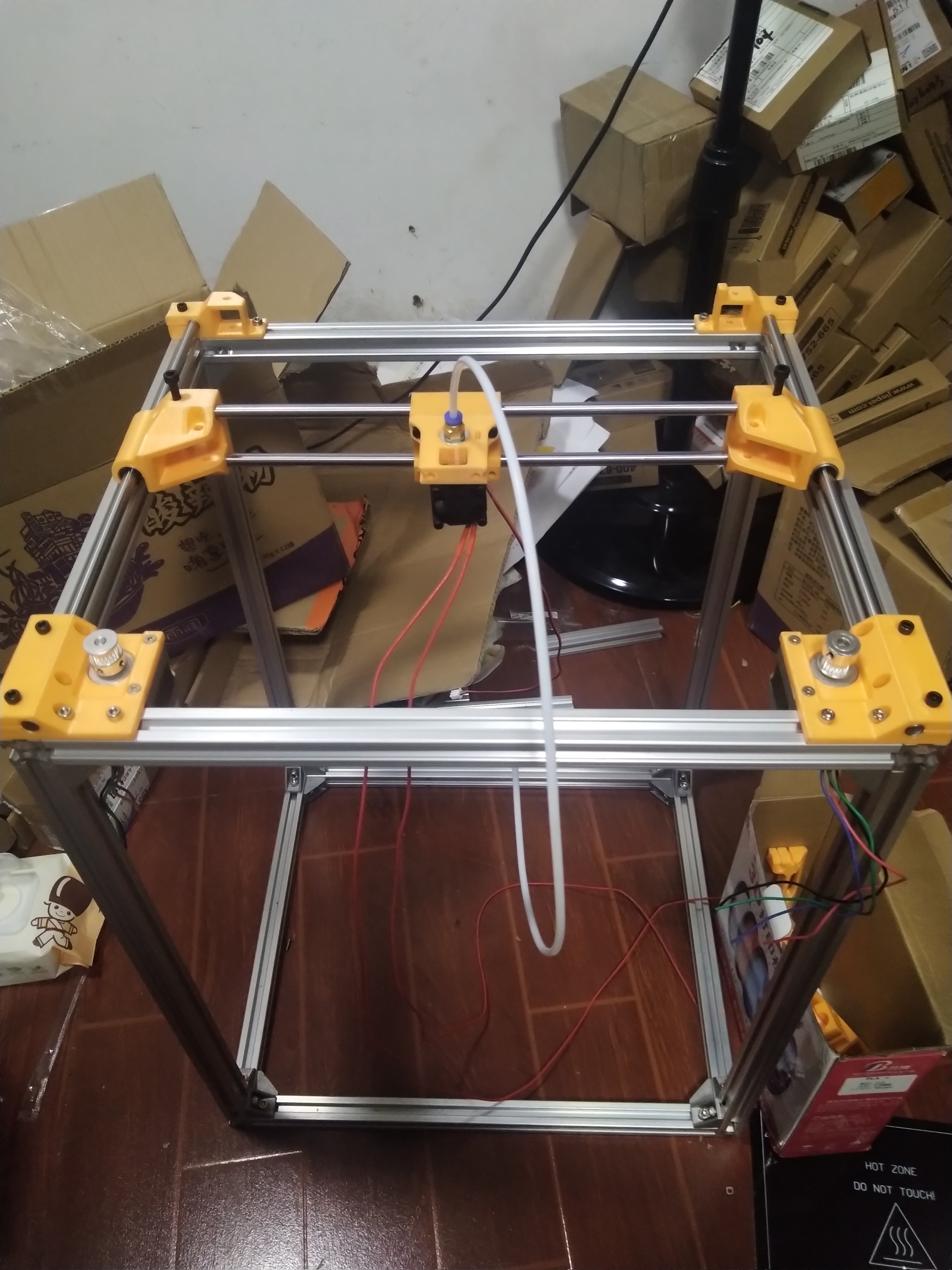

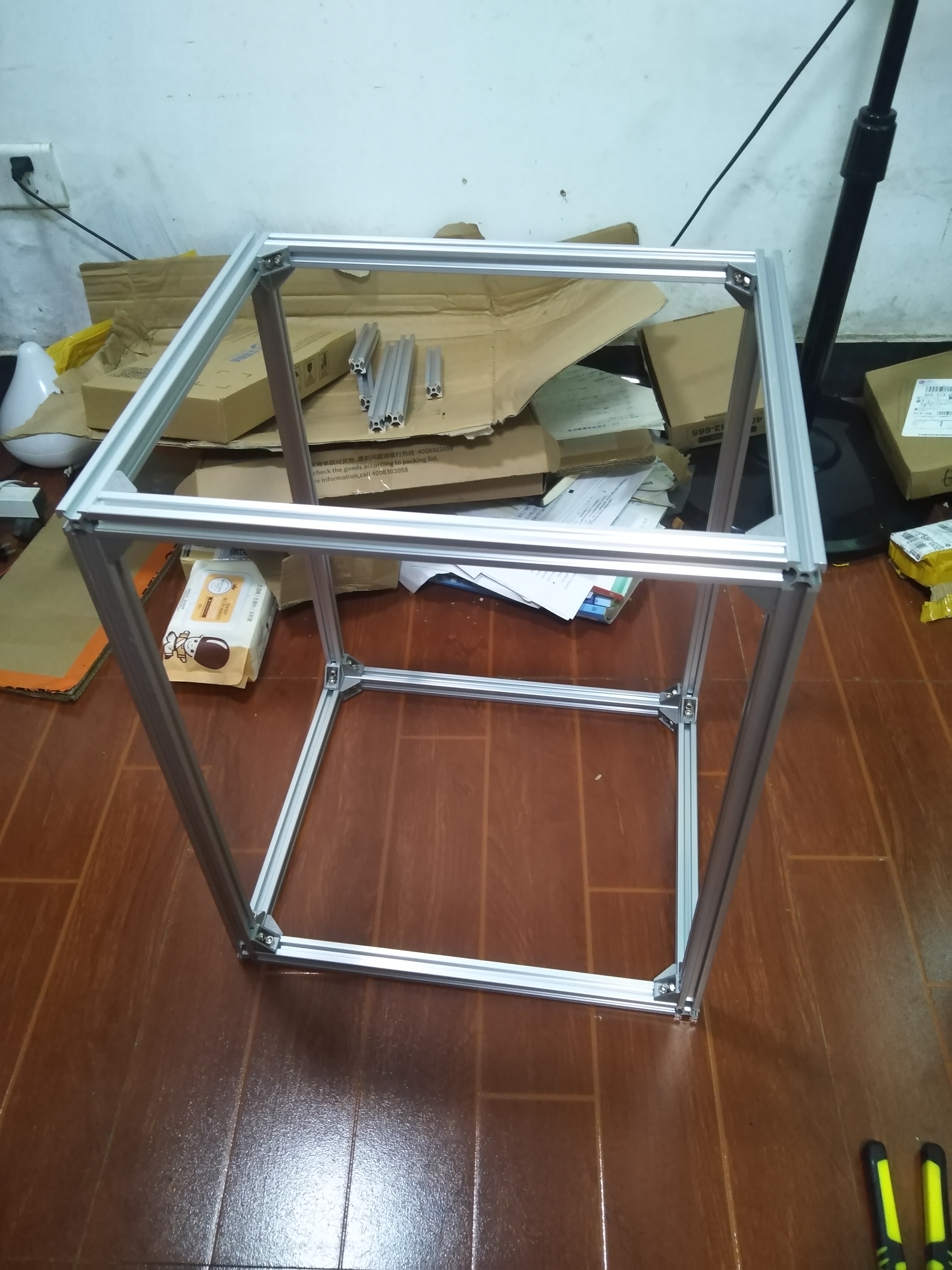

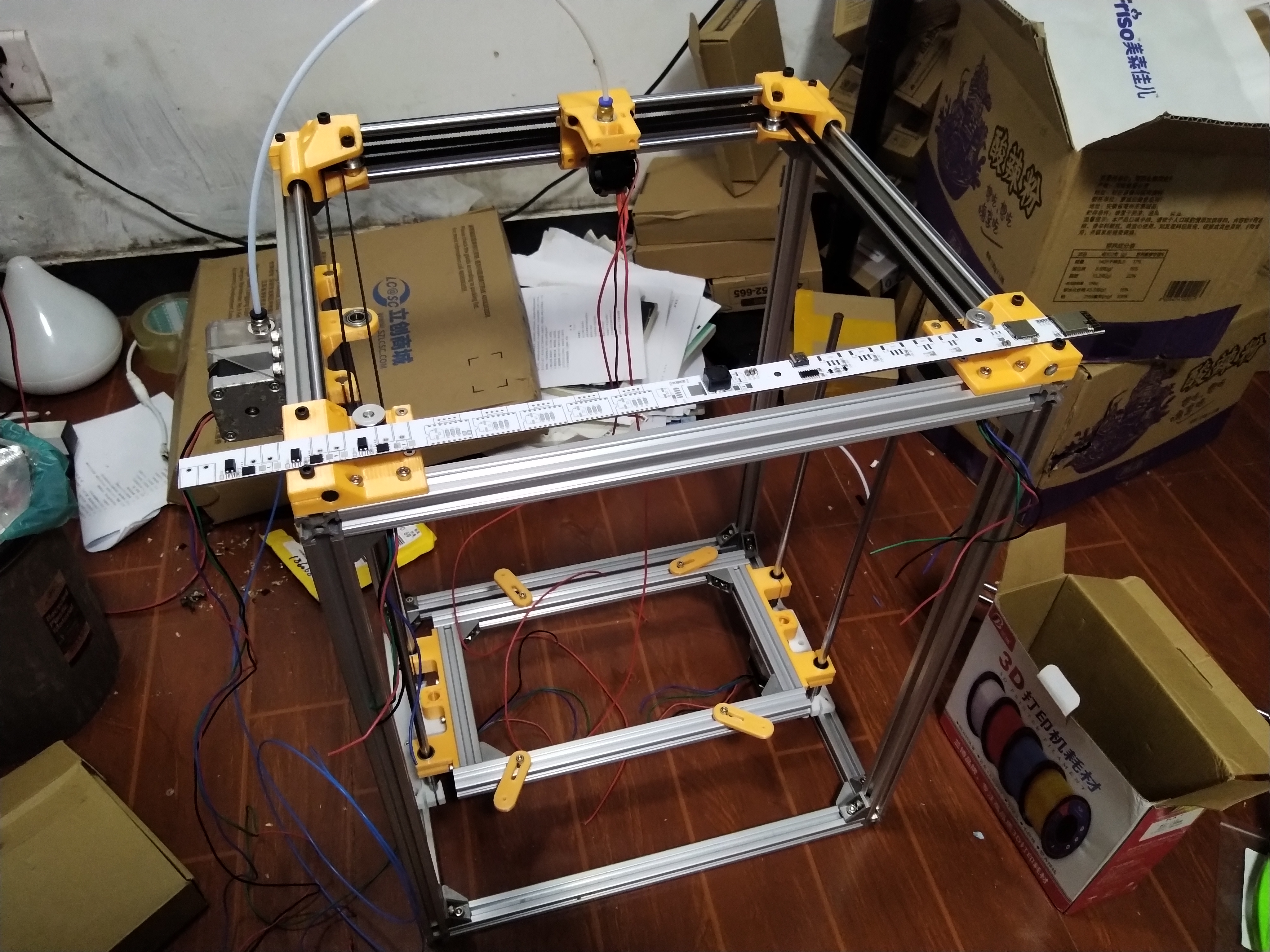

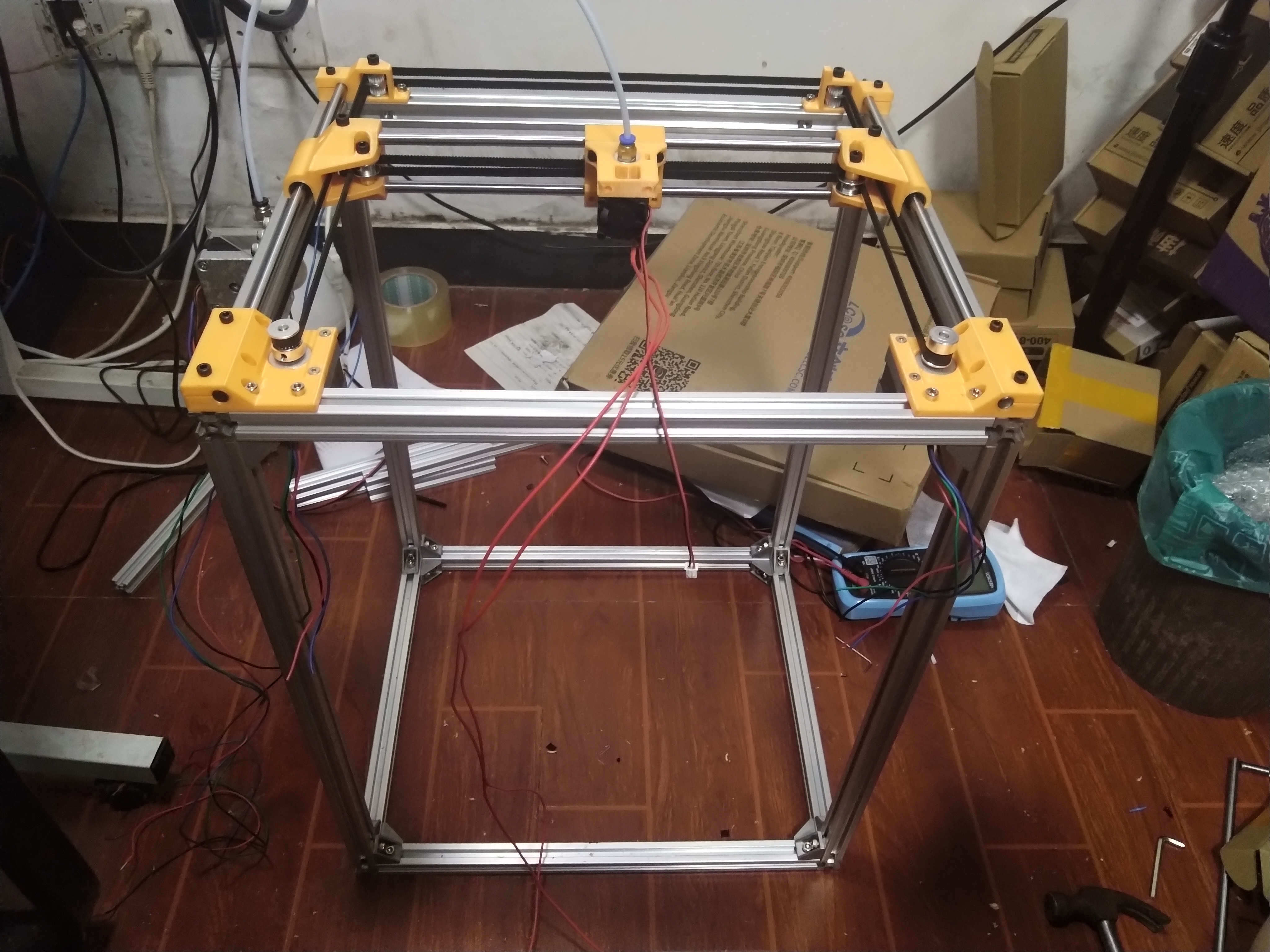

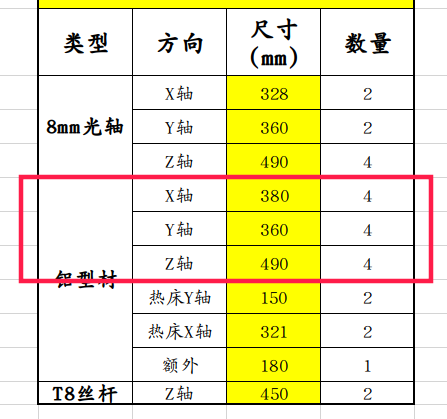

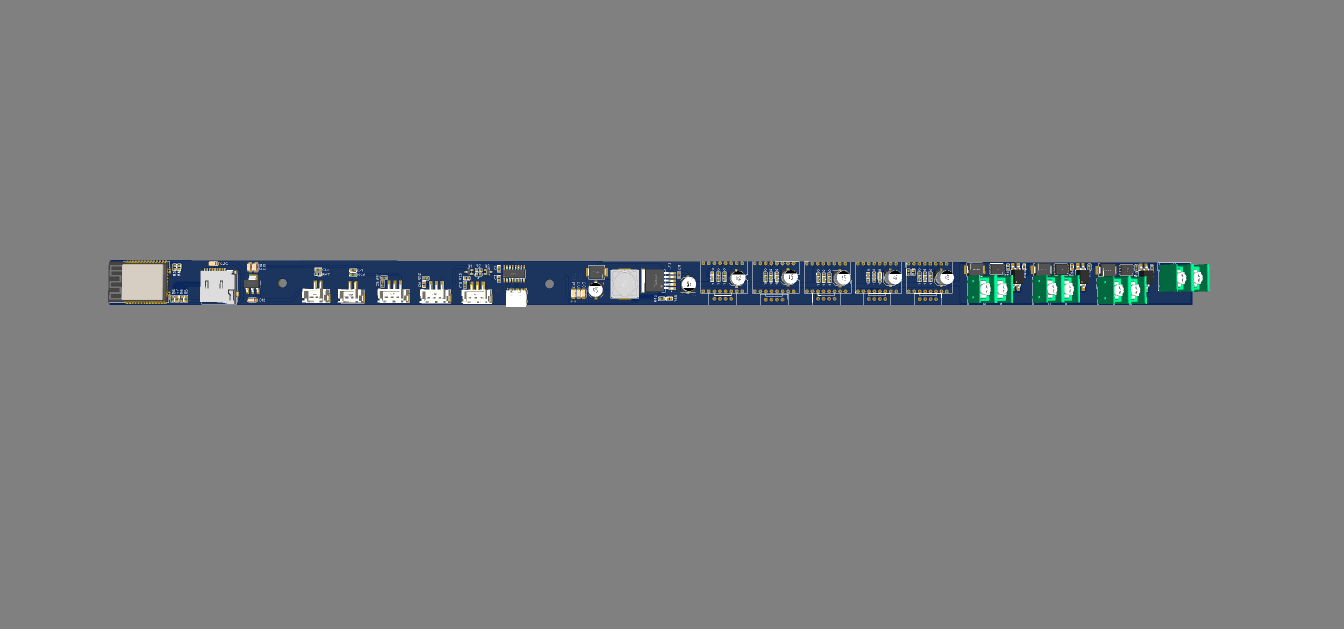

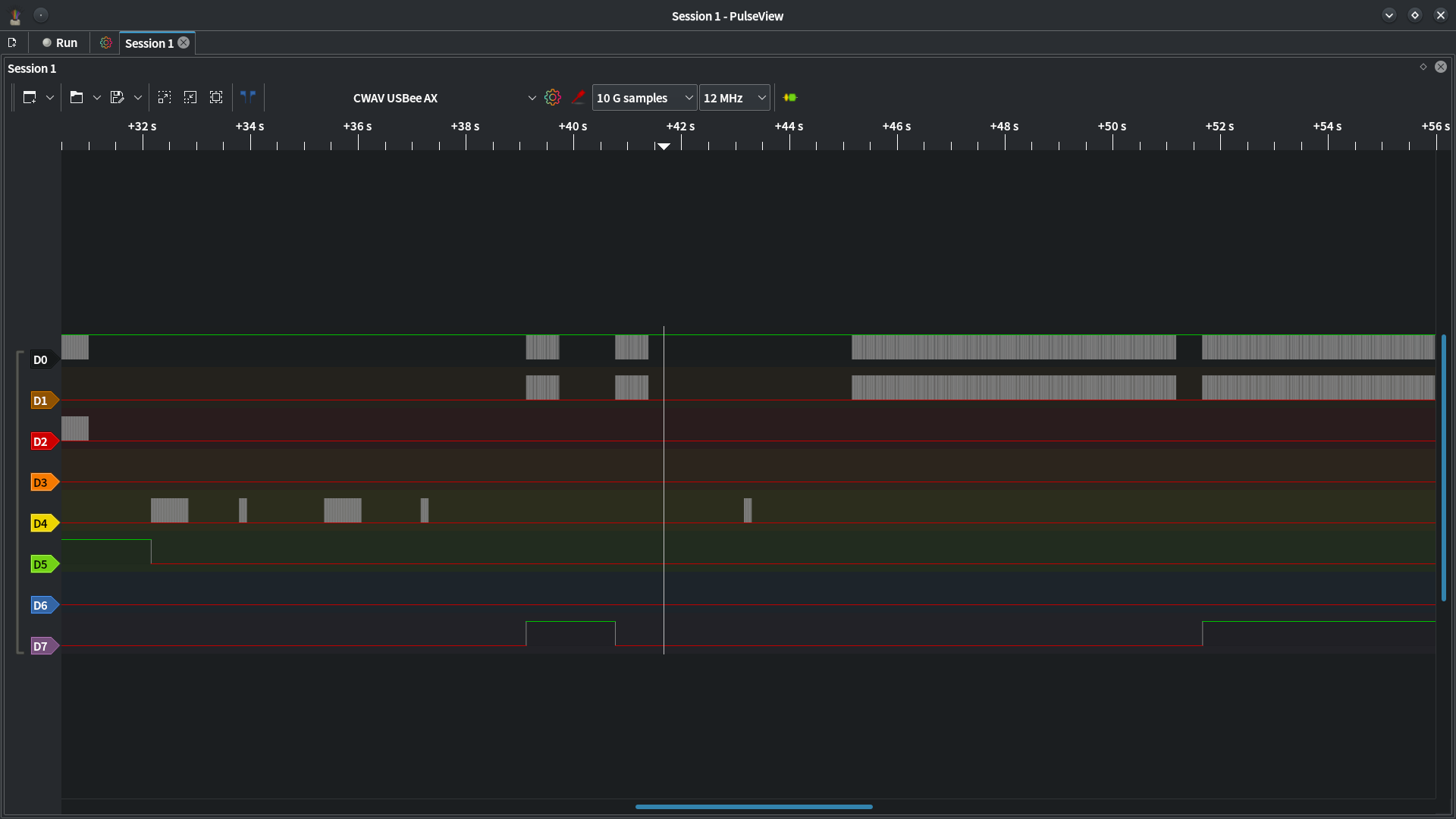

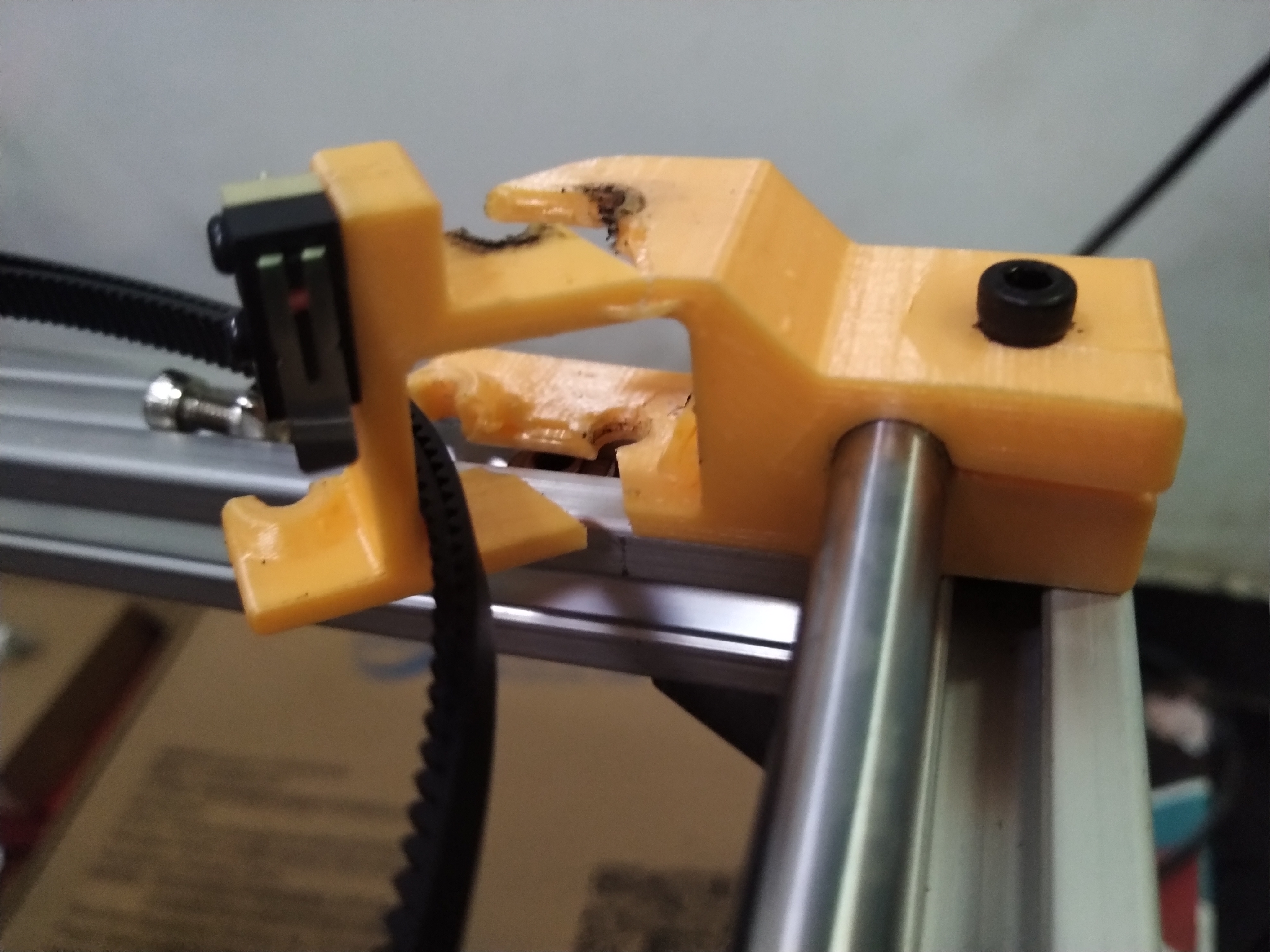

## 「持续更新中 」 ### 暑假了,开个新坑╮( ̄▽ ̄)╭ - - - #### 板载资源: * 五路步进电机驱动,其中E1可以与Z轴通过短接同步,快捷实现双Z轴(无需修改固件) * 两路测温接口,通过4.7k电阻上拉 * 三路光耦隔离大功率PWM控制接口 * 三路限位开关接口 * USB转串口及自动下载电路 * 支持WIFI/串口打印 ### 版本/更新说明 \* 注:大版本号为0的均为测试版,无法保证其可用性 #### 原理图 0.1 : 初步完善原理图 0.2 : 修改风扇输出,简化mos驱动部分,部分IO调整 0.3 : 修改所有接口为直插 xh2.54 2p ,风扇输出增加反相器,简化电源部分,再次调整IO,增加指示LED 0.4 : 优化电源部分,加入更多LED指示灯,优化风扇输出的反相器。由于ESP32的IO(34 x GPIOs)不太够,准备考虑更换为ESP32-S2(43 x GPIOs),marlin有写支持S2,等待测试 //由于海外买的电源芯片一直没发货,暂时不更新0.4的PCB - - - #### PCB V0.1 : 初步完善 T0.1 : 简化MOS驱动部分,将外形改为长条型 V0.2 : 重新布局,简化板子大小,优化电源走线,其余修改项相见0.2原理图 V0.3 : 再次重新布局,增加四角的m.3螺丝孔,其余修改项相见0.3原理图 - - - # 制作过程 ## 为了打造一台低成本的3D打印机,经过我几番查找,目前找到的CoreXY结构的开源打印机主要为以下两个 * voron系列,开源仓库在Github上,外观非常花里胡哨,成本也非常高 * 大鱼的CoreXY结构3D打印机,组装教程视频在B站,资料见B站评论区,由于成本较低所以采用该方案的结构 #### 根据提供的资料,我尝试修改了外框尺寸,以配合这块主控板的设计,打印行程修改为220mm x 220mm x 370mm,框架的高度达到了500mm+,本项目的目标为在这半米长的Z轴上完美的放下主控板,以下为框架所需的2020铝型材长度 ![深度截图_选择区域_20210710224049.png](//image.lceda.cn/pullimage/iHmdHTXIblT3U34AHemmAplrVpOfvqJLxSPO38Kw.png) ### 使用M5内六角螺丝,2020角钢以及T型螺母固定铝型材,尽量将框架搭的足够稳(注意,T型螺母需要提前埋入铝型材内) ![IMG_20210706_091808.jpg](//image.lceda.cn/pullimage/oQ0wehMkDSz96gUJWmRbUd6BcKGKSM8xiAcDejQ5.jpeg) ### 根据框架高度,v0.1的PCB为490mm*20mm四层板,上半部分预留两颗M4螺孔,下半部分未考虑到固定,等待更改 ![深度截图_选择区域_20210710225600.png](//image.lceda.cn/pullimage/rBJY83NoQ53hm4H3hQMxrwQVwqQiyYWLllER9Swz.png) ### 安装好XY轴和步进电机(光轴用的是之前的,新的还没到货) ![IMG_20210714_175819.jpg](//image.lceda.cn/pullimage/BVYf5bflQ23GD5daPk4Xdb8ai9ytg5t5mp19HgwY.jpeg) ##### 2021/7/16 ### 安装好XY轴和加热头,新的光轴非常丝滑~。同时,今天第一版的板子到了,明天就能进行测试了 ![IMG_20210716_221654.jpg](//image.lceda.cn/pullimage/iIvc824WlJRiG4gYisCLfZsU3nTgDcdkZLCfb75E.jpeg) ##### 2021/7/17 ### 安装好同步带和远程挤出机,主控板正在验证中。。。 ![IMG_20210717_200254.jpg](//image.lceda.cn/pullimage/umMlqB7PUBq7DCWtGm3fKarMkPnyDdh2OaHQWR0E.jpeg) ##### 2021/7/18 ### Z轴基本完成,缺两根光轴和T型螺杆。主控板焊接进度过半 ![IMG_20210718_204517.jpg](//image.lceda.cn/pullimage/mkEqjkFKn35rmMI54LiHU5ArnOE5qhEdjgn7Rmnk.jpeg) ##### 2021/7/29 ### 基本组装完成,开始重画主控板。 ### 终于挺过了部分暑假作业的deadline,接下来半个月又能继续更新了~ ![IMG_20210729_203728.jpg](//image.lceda.cn/pullimage/OaHNA5daxk959biynfQSCwJLaAQTXdRpxInTVlnA.jpeg) ##### 2021/8/02 ### Marlin代码改了好几天,还是没法驱动电机,估计是有地方没改到。 把固件换成GRBL可以正常驱动,等解决这个问题再换回Mralin ![深度截图_plasmashell_20210802135240.png](//image.lceda.cn/pullimage/vjyU1BfGhqblFVKYGc1i4HQwvxVgWd8LEHWOhtxy.png) ##### 2021/8/08 ### 各位谨慎在某鱼买打印件。。。 ![IMG_20210808_131243.jpg](//image.lceda.cn/pullimage/UHI7kJTXcqtFuvT4E3IrEgpaaSBJw1wQC4A2wSMl.jpeg) ### 另外,有没有好兄弟知道哪里能白嫖3D打印,在线等挺急的

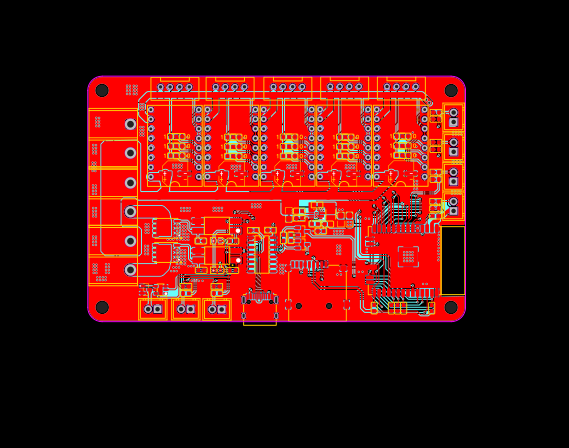

设计图

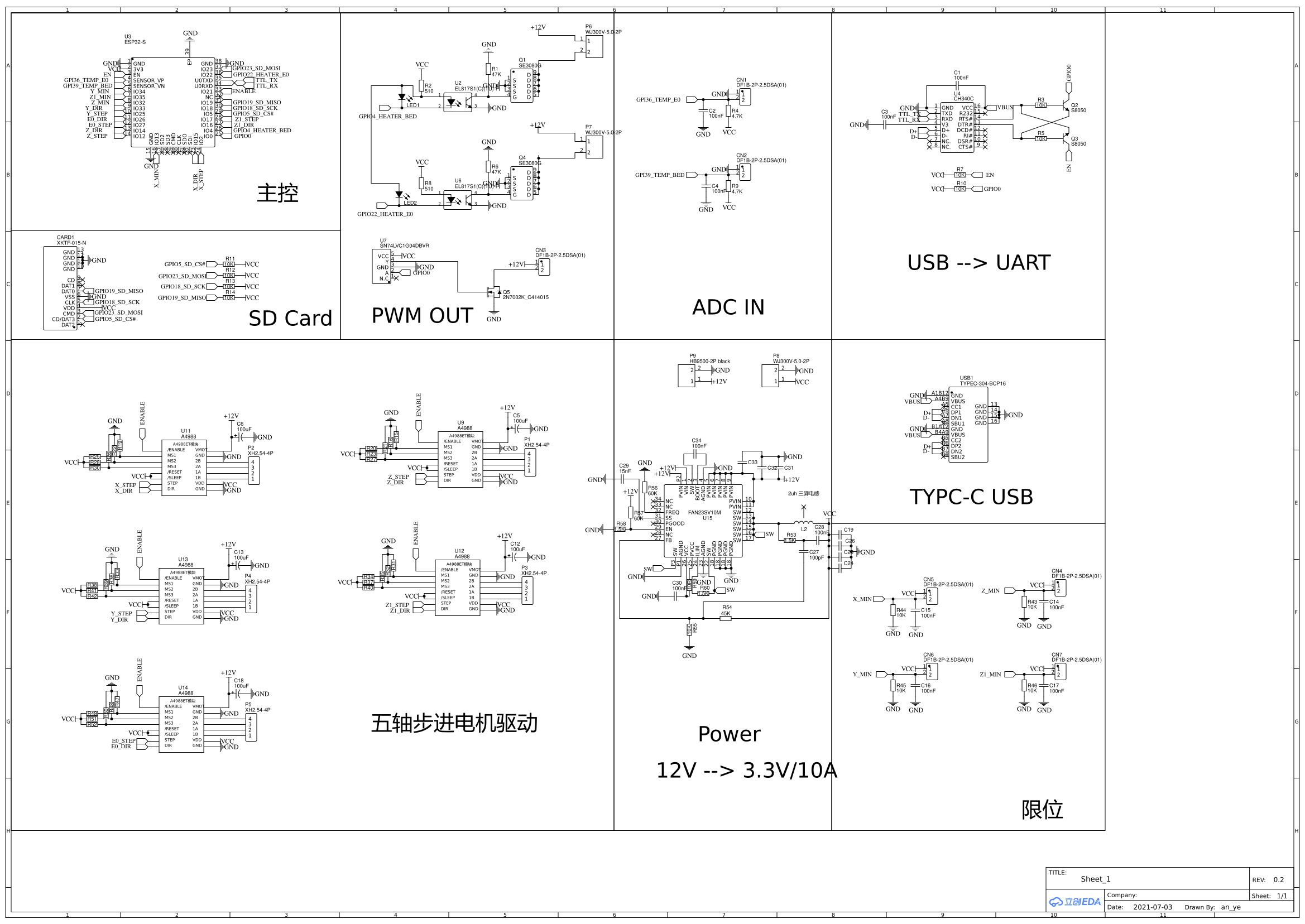

原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity
1 100nF C1,C2,C3,C4,C14,C15,C16,C17,C28,C30,C34 C0603 11
2 100uF C5,C6,C12,C13,C18 CAP-SMD_BD6.3-L6.6-W6.6-RD 5
3 C1210 C19,C24,C25,C26,C31,C32,C33 C1210 7
4 100pF C27 C0603 1
5 15nF C29 C0603 1
6 XKTF-015-N CARD1 TF-SMD_XKTF-015-N 1
7 DF1B-2P-2.5DSA(01) CN1,CN2,CN3,CN4,CN5,CN6,CN7 CONN-TH_DF1B-2P-2.5DSA-01 7
8 2uh 三脚电感 L2 14.5*14.5 三脚电感 1
9 19-217/GHC-YR1S2/3T LED1,LED2 LED0603-R-RD 2
10 XH2.54-4P P1,P2,P3,P4,P5 XH2.54-4P 5
11 WJ300V-5.0-2P P6,P7,P8 CONN-TH_2P-P5.00_WJ300V-5.00-2P 3
12 HB9500-2P black P9 CONN-TH_2P-P9.50_HB9500-9.5-2P 1
13 SE3080G Q1,Q4 DFN-8_L5.2-W5.6-P1.27-LS6.1-BL 2
14 S8050 Q2,Q3 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 2
15 2N7002K_C414015 Q5 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 1
16 47K R1,R6 R0603 2
17 510 R2,R8 R0603 2
18 10K R3,R5,R7,R10,R11,R12,R13,R14,R43,R44,R45,R46,R55 R0603 13
19 4.7K R4,R9 R0603 2
20 0 R15,R16,R19,R20,R21,R22,R23,R25,R26,R27,R28,R30,R31,R32,R33,R34,R35,R36,R37,R38,R39,R40,R41,R42,R47,R48,R49,R50,R51,R52 R0603 30
21 1.5K R53,R58,R60 R0603 3
22 45K R54 R0603 1
23 60K R56,R57 R0603 2
24 10R R59 R0603 1
25 EL817S1(C)(TU)-F U2,U6 OPTO-SMD-4_L4.6-W6.5-P2.54-LS10.3-TL 2
26 ESP32-S U3 WIFIM-SMD_39P-L25.5-W18.0-P1.27 1
27 CH340C U4 SOP-16_L10.0-W3.9-P1.27-LS6.0-BL 1
28 SN74LVC1G04DBVR U7 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR 1
29 A4988 U9,U11,U12,U13,U14 A4988 5
30 FAN23SV10M U15 FAN23SV70A 1
31 TYPEC-304-BCP16 USB1 USB-C-SMD_TYPEC-304-BCP16 1
