标准版 Cube-409_迷你7口USB-HUB-Pro
简介：迷你7口USB集线器-增强供电版
开源协议: MIT
描述

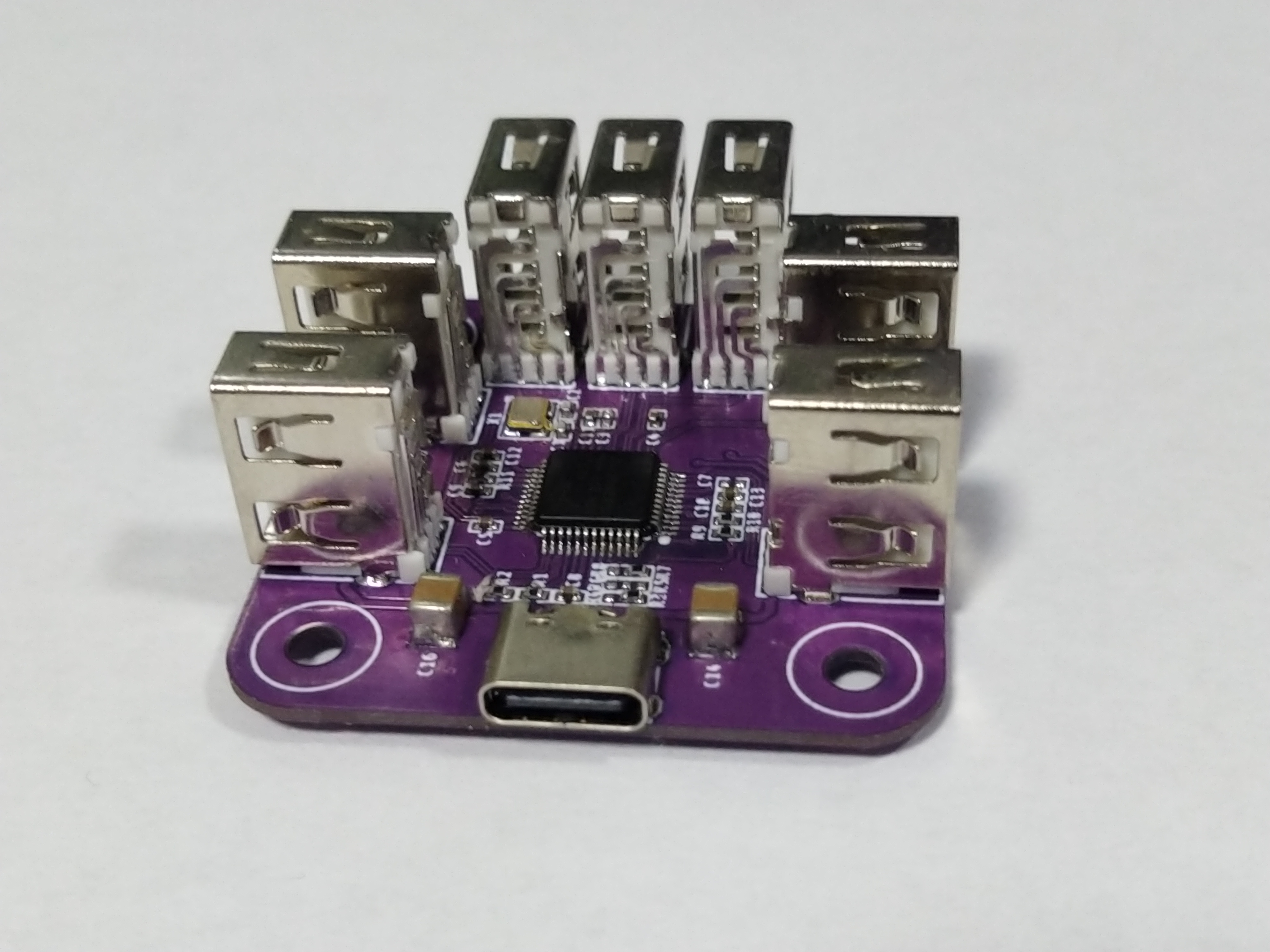

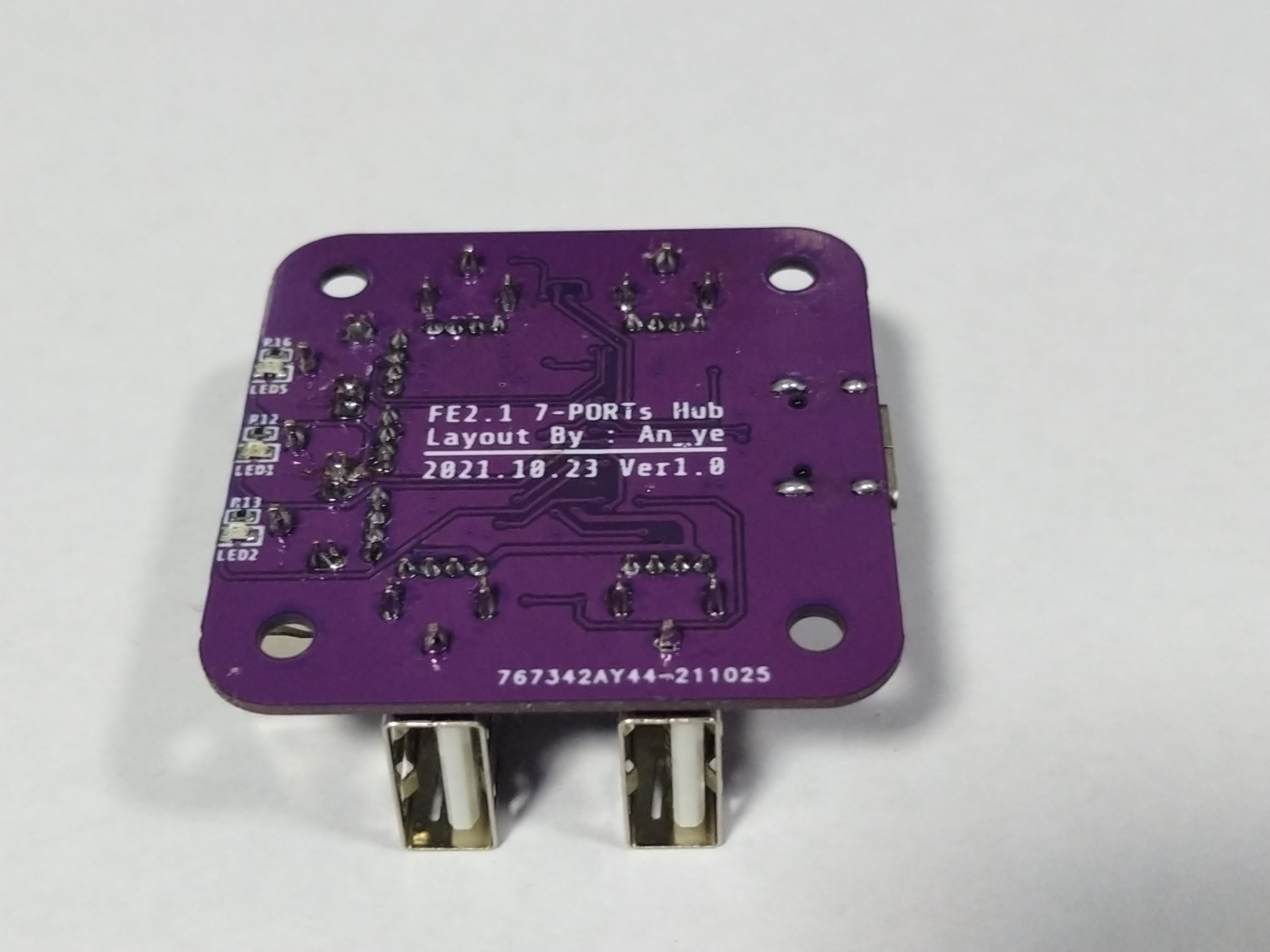

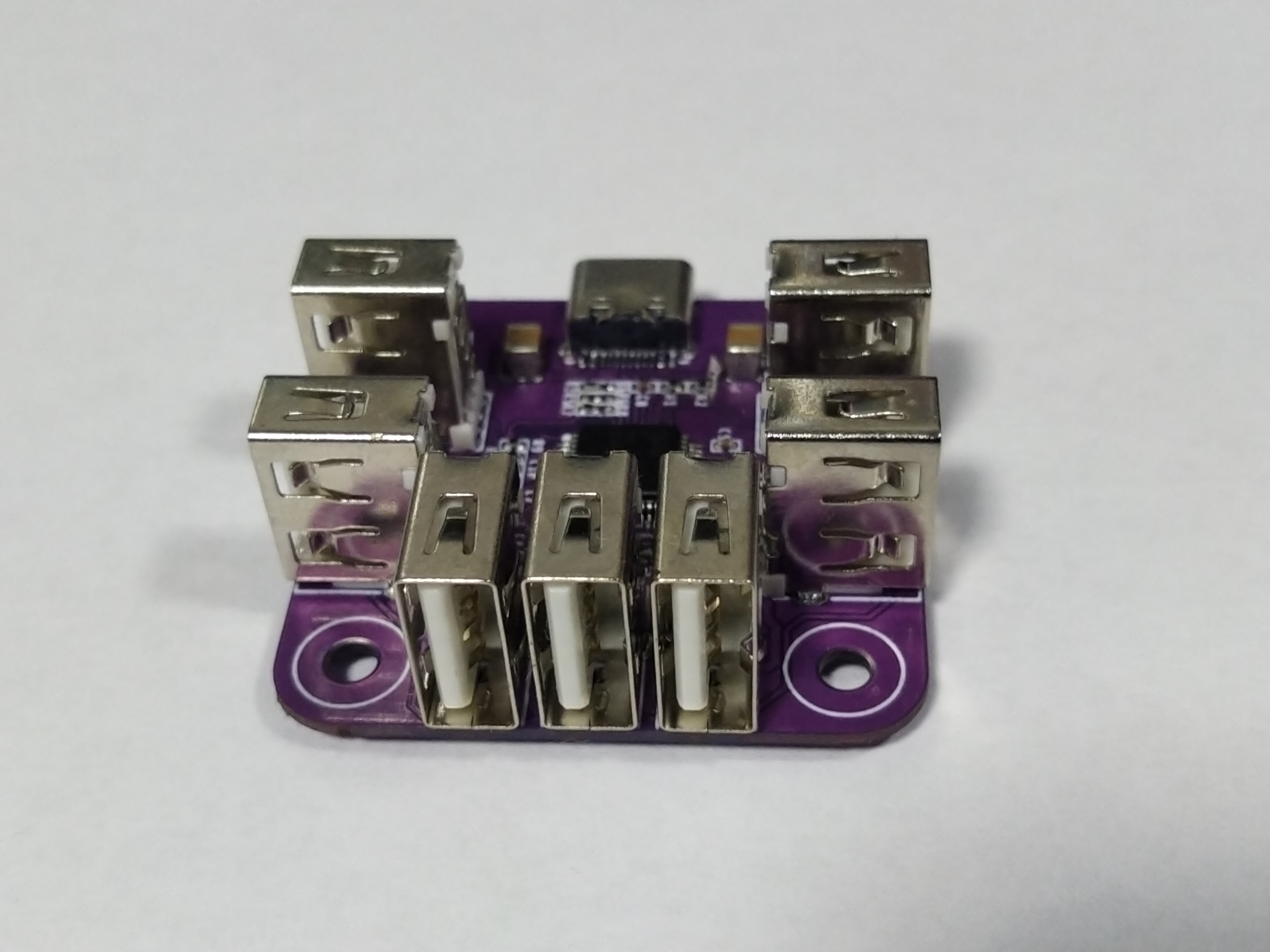

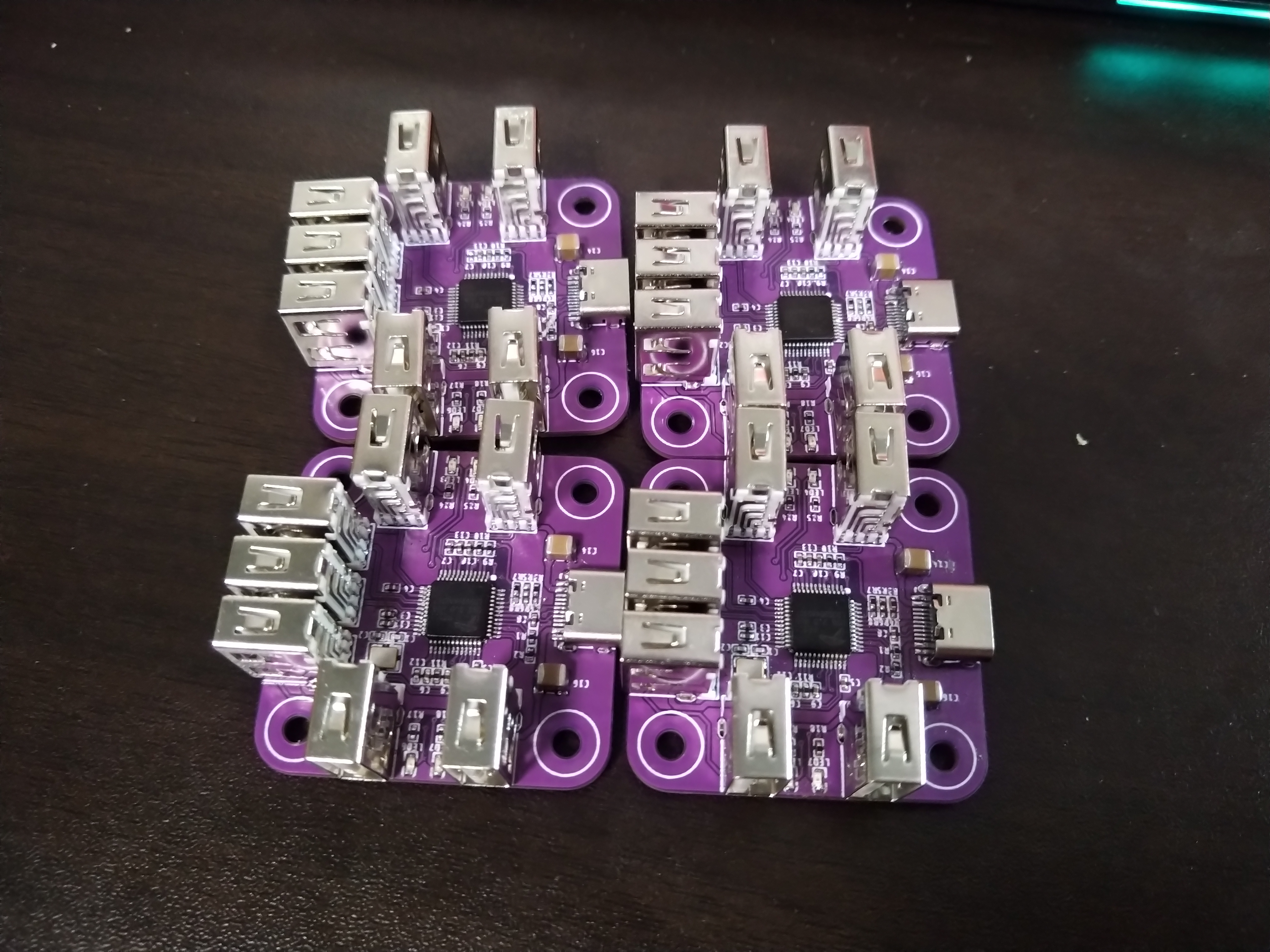

Cube-409_迷你7口USB-HUB-Pro
迷你7口USB集线器-增强供电版
Q群 565264047 欢迎来玩～
- 针对USB供电电压偏低的设备，将VBUS电压升至5.1V
- 原生支持7口

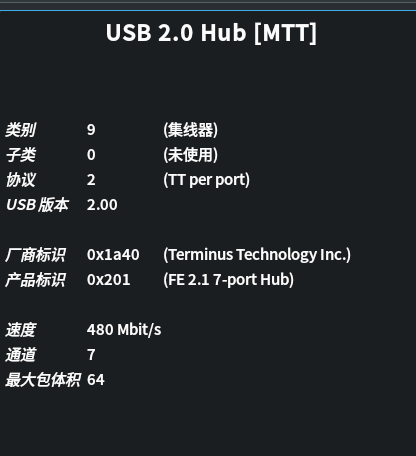

- MTT构架
- 7 * LED
- 6 * non-periodic transaction buffers
- 奢侈的配置，极低的售价（3.8包邮）
板载三个配置电阻，建议配置为：0 1 0
注：此版本无外接EEPROM
程序烧录：此项目不需要固件
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 10pF | C1,C2 | R0402_NEW | 2 |
| 2 | 100nF | C3,C4,C5,C6,C7,C8,C9,C10,C11,C12,C13,C18,C19,C20 | R0402_NEW | 14 |
| 3 | C1210 | C14,C16,C17 | C1210 | 3 |
| 4 | 100nF | C15 | C0603_NEW | 1 |
| 5 | BAT54C_C397610 | D1 | SOT-23_L2.9-W1.3-P1.90-LS2.4-BR | 1 |
| 6 | 10uH | L1 | L2520 | 1 |
| 7 | 19-217/GHC-YR1S2/3T | LED1,LED2,LED3,LED4,LED5,LED6,LED7 | LED0603 | 7 |
| 8 | 10K | R1,R2,R3,R4,R5,R6,R7,R8,R9,R10 | R0402_NEW | 10 |
| 9 | 2.7K | R11 | R0402_NEW | 1 |
| 10 | 470 | R12,R13,R14,R15,R16,R17,R18 | R0402_NEW | 7 |
| 11 | 5.1K | R19,R20 | R0402_NEW | 2 |
| 12 | 10K | R21 | R0603_NEW | 1 |
| 13 | 75K | R22 | R0603_NEW | 1 |
| 14 | FE2.1 | U1 | LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL | 1 |
| 15 | SX1308 | U2 | SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BR | 1 |
| 16 | U221-041N-1WC612-FS | USB1,USB2,USB3,USB4,USB5,USB6,USB7 | USB-A-TH_U221-041N-1WC612-FS | 7 |
| 17 | TYPEC-304-BCP16 | USB8 | USB-C-SMD_TYPEC-304-BCP16 | 1 |
| 18 | 12MHz | X1 | OSC-SMD_4P-L3.2-W2.5-BL | 1 |
