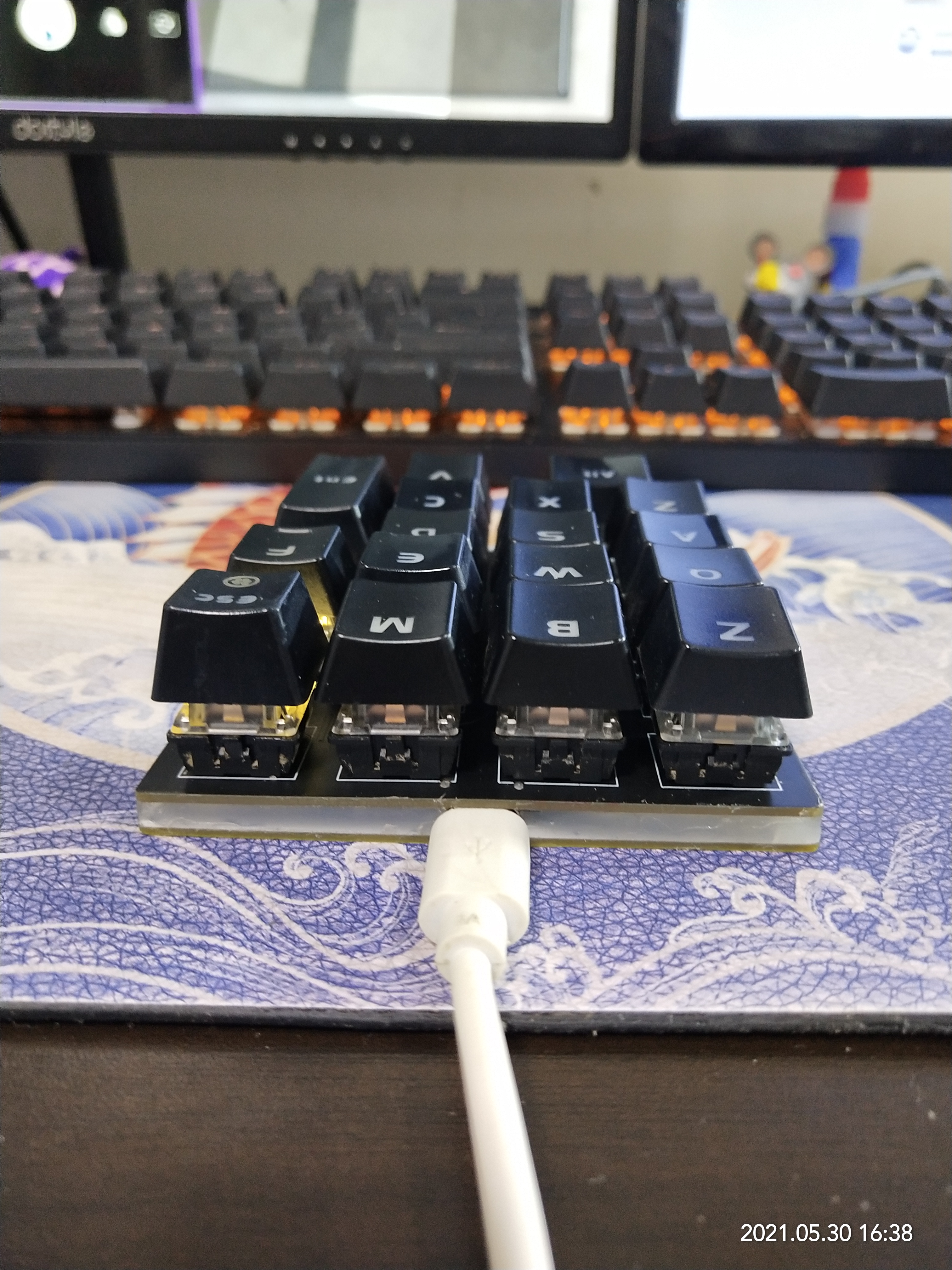

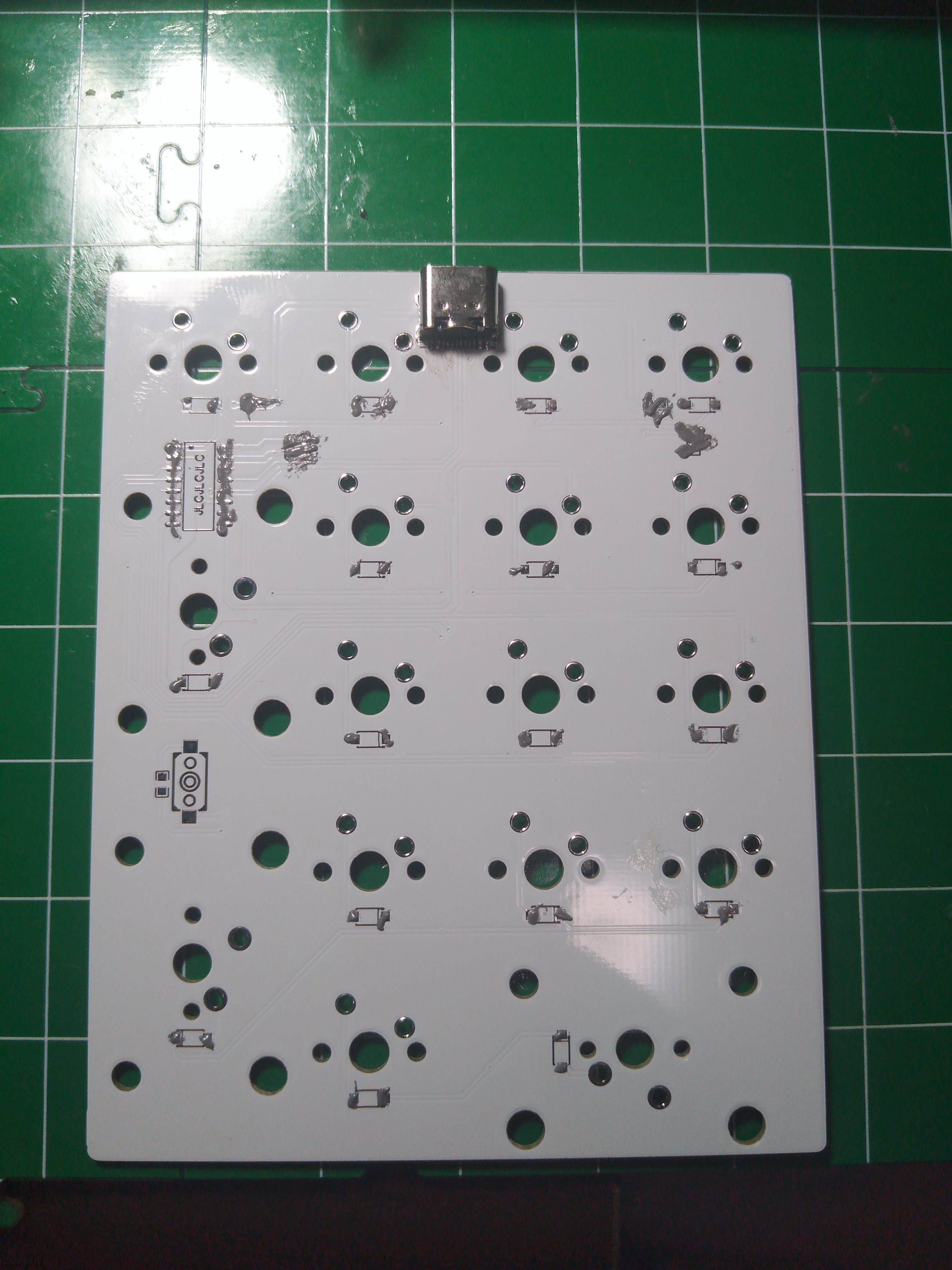

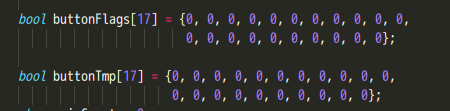

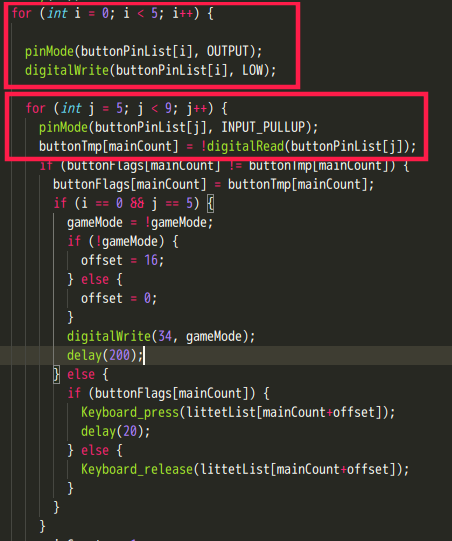

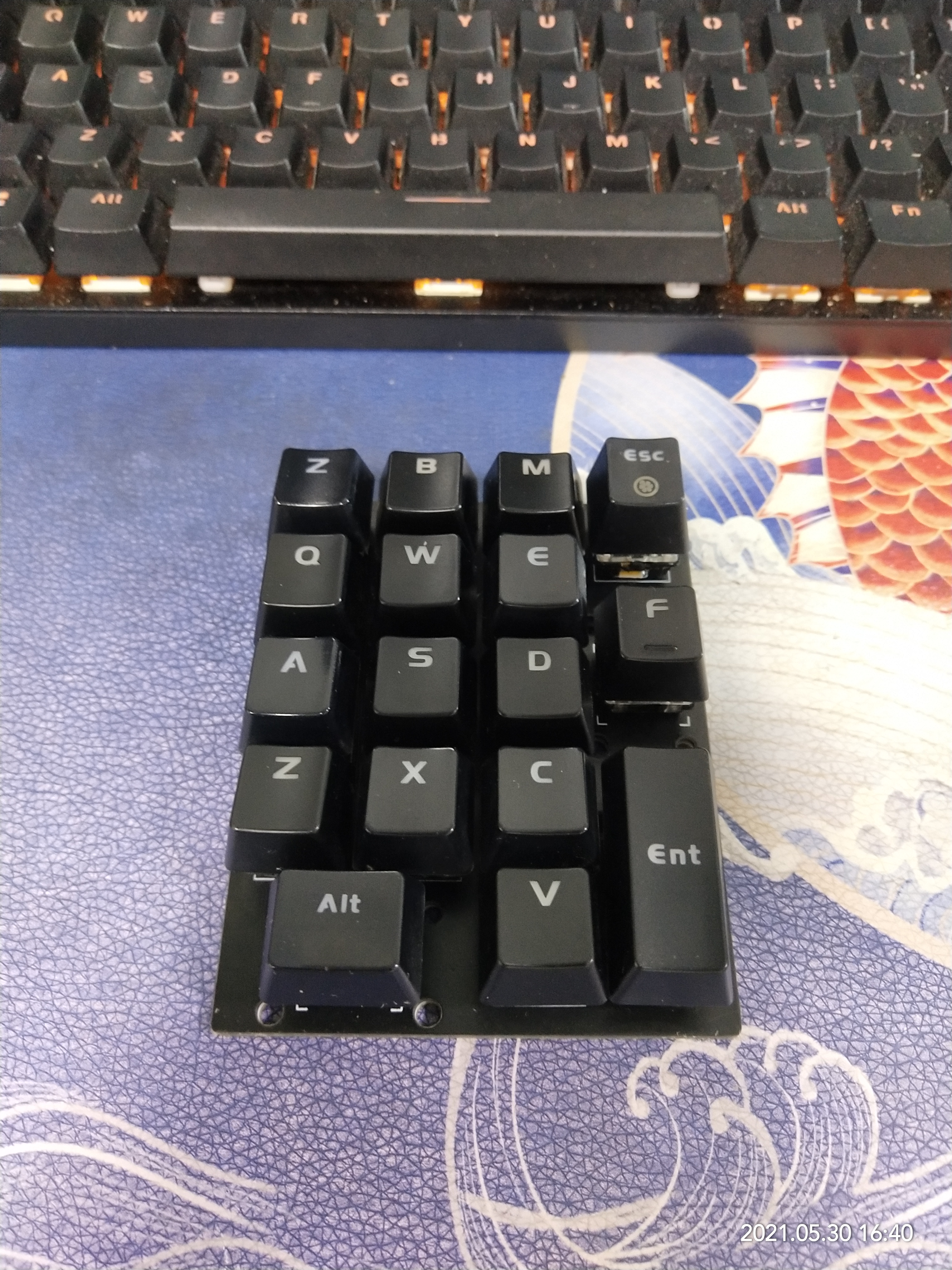

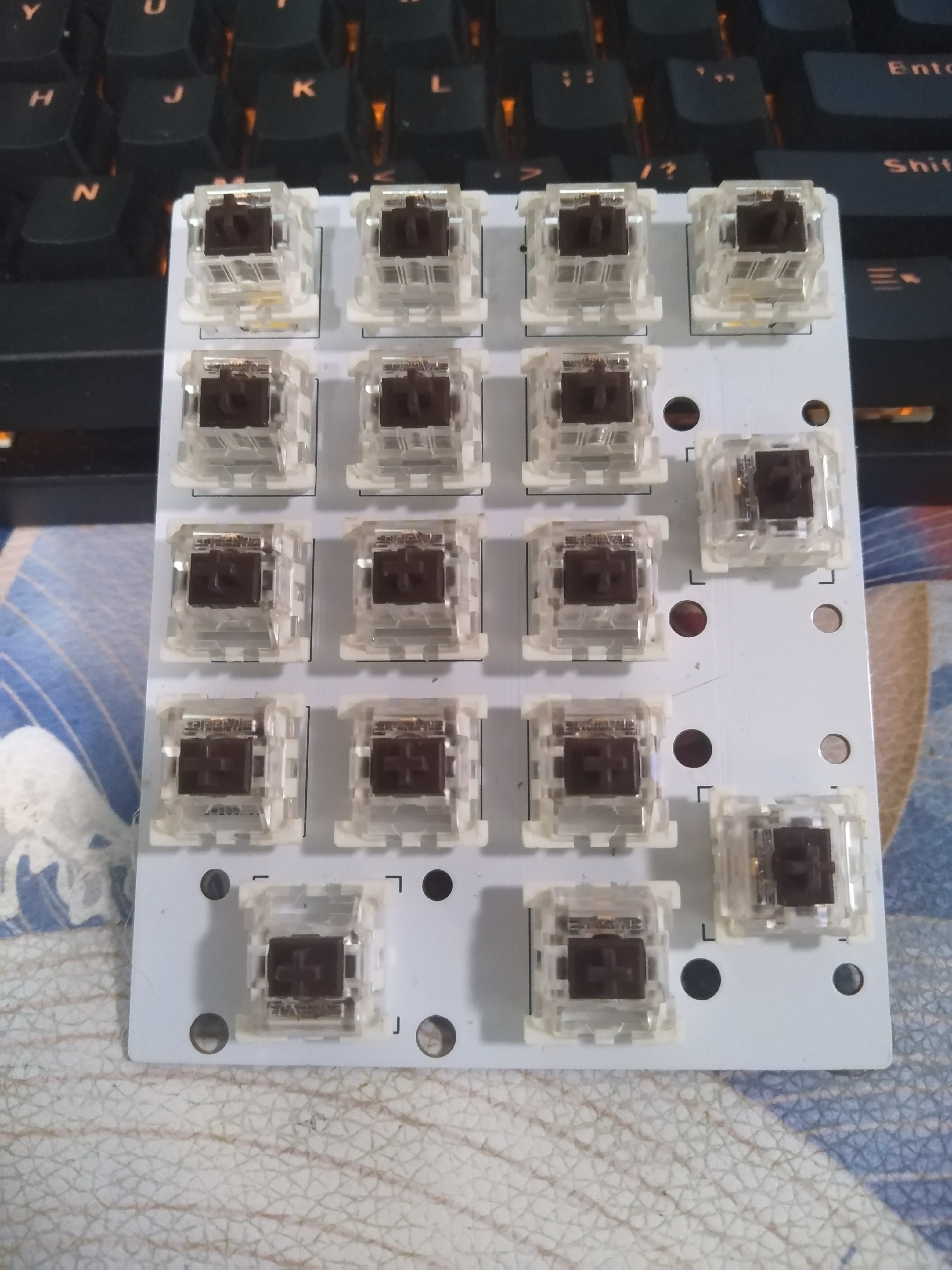

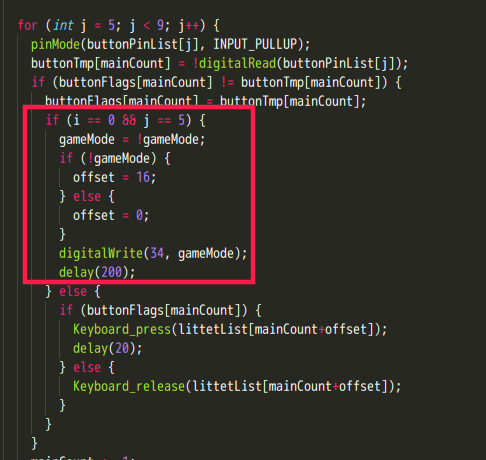

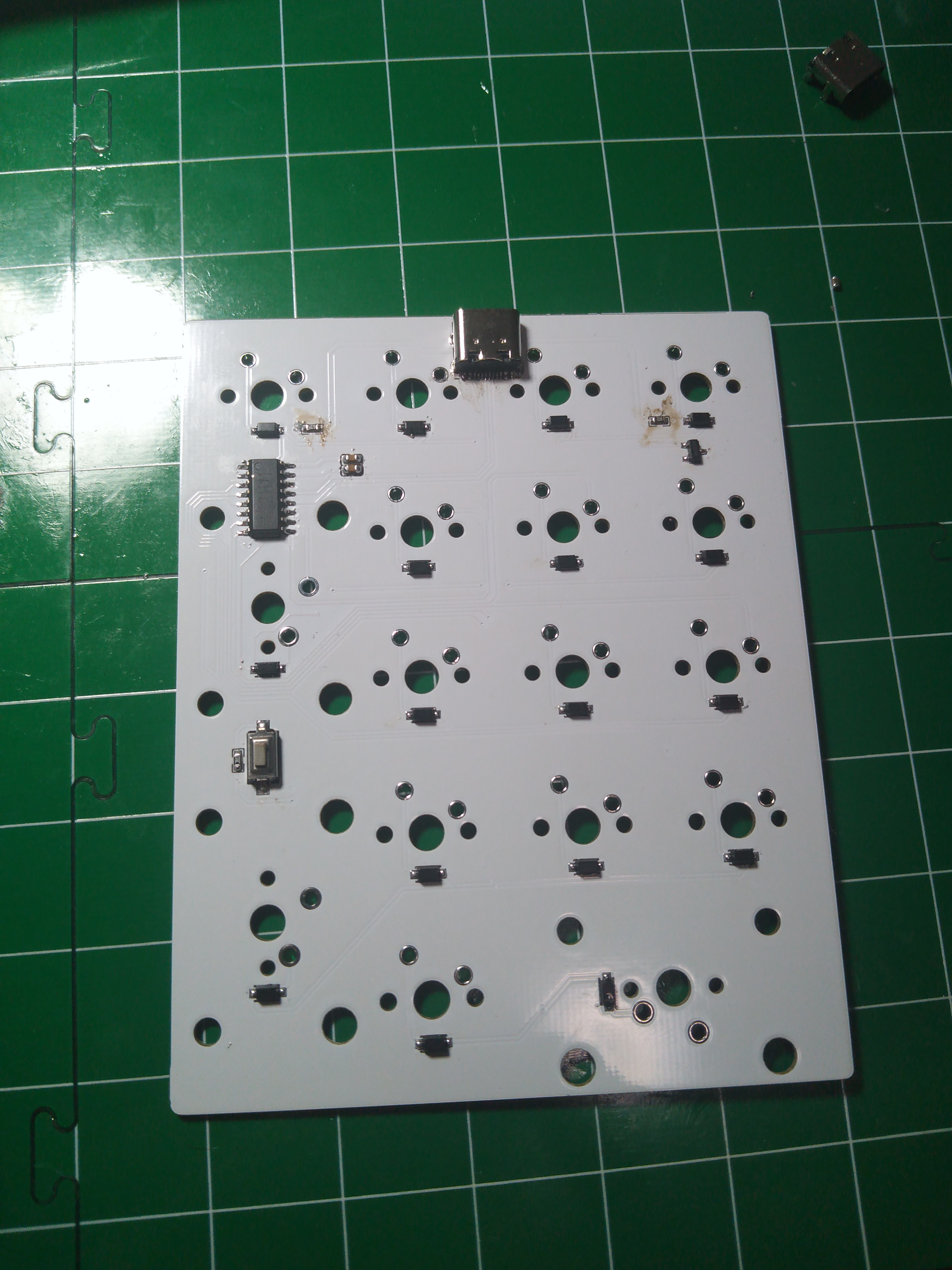

# 多功能小键盘 ### 固件开源地址： [https://github.com/panyihang/MiniKeyboard](https://github.com/panyihang/MiniKeyboard) ## 1 简介 #### 使用ch55x (ch551 / ch552 / ch554)单片机，使用ch55xarduino实现USB HID，不仅完全兼容普通的数字小键盘，还有更多扩展功能。 ## 2 知识点 #### （1）学习键盘的设计思路和方法； #### （2）了解CH552的外围； #### （3）使用arduino写程序； #### （4）学习使用立创EDA设计原理图及PCB图； #### （5）学习PCB板的组成及工厂生产流程； ## 3 板载资源介绍 #### （1）一个16P的TYPE-C接口； #### （2）17颗机械轴； #### （3）两颗LED,用于指示当前的模式； ## 4.1 单片姬外围 #### ch55x的外围没什么好说的，采用5V输入，根据Datasheet分别在5V和3V3处加俩退耦电容即可 #### 下载电路也十分简洁，启动时把DP拉低即可进入下载模式 ## 4.2 按键阵列 #### 为了确保各个按键没有冲突，采用的这种接线方法有点费IO，开源平台上有个大佬有个更精妙的方式实现了64键的全键无冲，这边其实用不着 ## 4.3 LED #### 由于仅剩下1个IO，所以运用了一个IO控制两颗LED #### 众所周知，GPIO有三种状态，即高低电平和高阻，因此使用了一个NMOS来实现 * 当IO为低电平时，NMOS关断，LED4亮起 ； * IO为高电平时，NMOS导通，LED3亮起 ； * IO为高阻时，两颗LED都不亮； * IO配置为PWM，当频率足够高时可以近似看为两颗LED同时亮起；  ## 5.PCB绘制 #### 这块板子扯线没什么难度，注意两层之间走线基本是垂直的即可 ## 6.焊接 #### 先在焊盘上一点锡浆，把元件都放上去  #### 风枪开370度，风速2，吹十秒左右即可  #### 上电测试，插入TYPE-C线，可以正常识别（下载模式）  #### 焊上茶轴  ## 7.代码 ### 7.1 按键扫描的思路 #### 根据按键阵列，我们先在A1-A5中依次拉低这些IO，每拉低一个IO，就把A6-A9配置为输入上拉模式，依次扫描记录  ### 7.2 软件滤波 #### 考虑到了可能出现的噪音，进行一次滤波和按键模拟   ### 7.3 模式切换（已删除） #### 这边的模式切换采用的是对数组进行偏移来实现的  ## 8.固件现存的问题 * ch55xarduino疑似无法将引脚配置为高阻态，pinMode设为INPUT，实际为高电平，无法实现两个LED同时熄灭，不影响使用 ### 由于模式切换导致了一些问题，现已删除模式切换功能，以下BUG均解决 * 在已经按下其他按键的情况下切换模式，会导致OS认为该按键一直被按下，按下任意键即可恢复 * 按键矩阵的(A1,A7)按下第一次扫描后会被识别为(A1,A6)，该问题较为严重，建议暂时屏蔽掉这个按键，原因还没查出来 # 9.外观   ### 底座使用另一块板子用热熔胶粘在一起 ### 考虑到隔壁jp出了白嫖3d打印的活动，后续可能会画外壳 2021/6/15 隔壁玩不起了，没法白嫖3d打印了，外壳就不画了 # 10.踩过的坑 ### 0.0.9的ch55xrduino linux版本有一处路径异常（或者是打包有遗漏），编译报错找不到avr-objcopy，Arch系解决方法如下 `sudo pacman -S avr-gcc` `vim /home/[YOUR-USER-NAME]/.arduino15/packages/CH55xDuino/hardware/mcs51/0.0.9/platform.txt` 第41行 `compiler.tools.path=xxxxxxxxxxxxx` 改为 `compiler.tools.path=/usr/bin` 保存退出即可 ### window版没法用自带的下载工具烧录程序，好像是权限的问题？反正没有解决，可以导出hex然后用官方给的烧录软件烧录 - - -


最后吐槽两句，黑轴的手感是真的不行，到底是哪个b说黑轴适合打游戏 原神官服54级老咸鱼了，UID:163114852，欢迎来骚扰~ - - - ### 注意，附件中的文件可能不会及时更新
