差分输出的水声换能器功放，基于功放芯片TPA3255
简介：差分输出的水声换能器功放，基于功放芯片TPA3255开源协议
：GPL 3.0
创建时间：2021-03-27 15:51:41更新时间：2021-07-22 15:09:14
描述
——%%原理图不准确，以PCB为准%%——
TPA3255 是一款高性能 D 类功率放大器，它具有 D类效率并且能够带来真正的高端音质。
实测过3255和功率稍低一些的3251，感觉相当好用。
供电，信号输入，数字引脚均对外隔离；信号输入为隔离差分输入。
信号隔离使用HCPL-7800A-500E
供电隔离使用金升阳WRB系列产品（y1s1虽然贵点但真的好用）

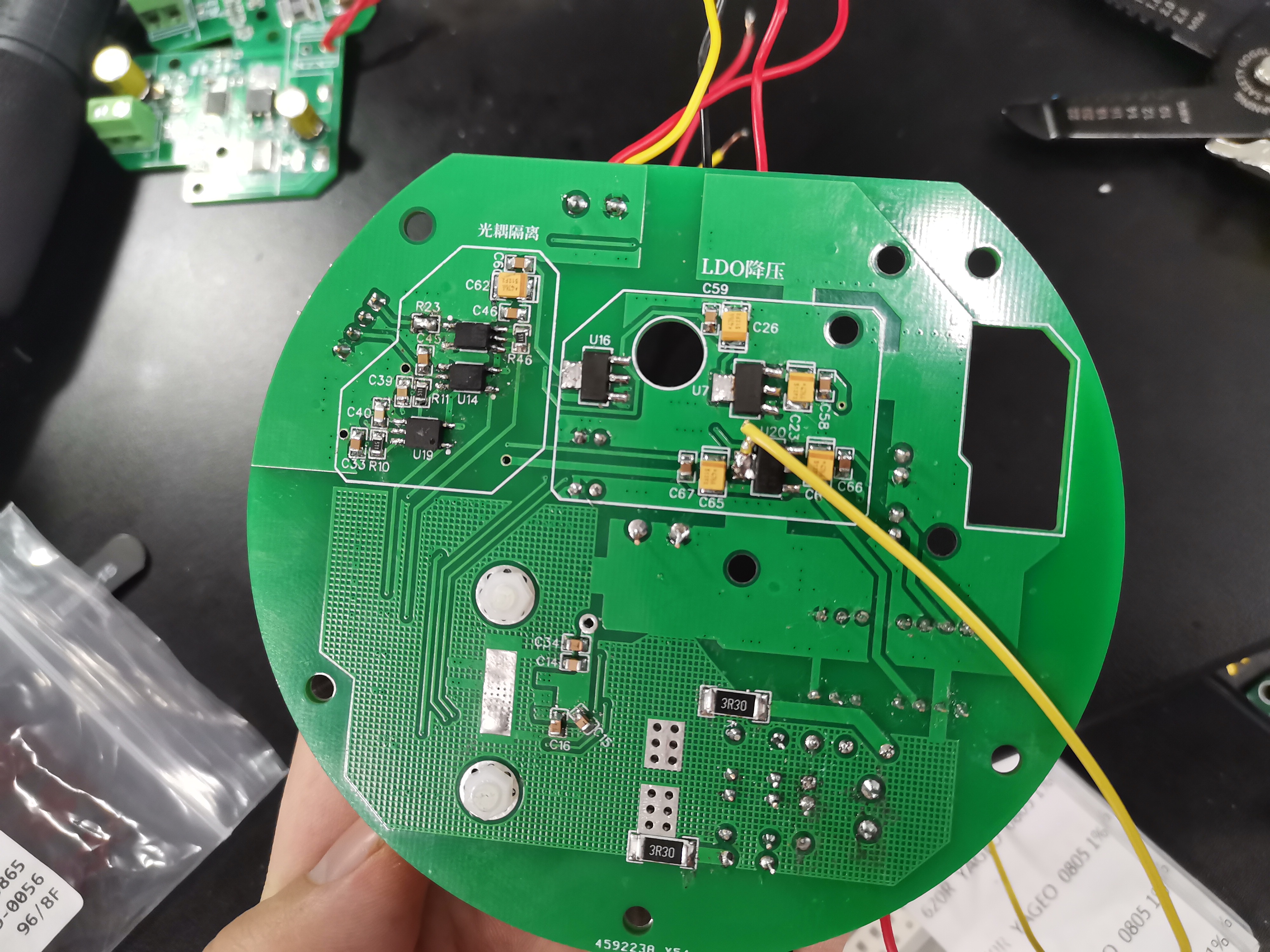

数字控制用光耦隔离，具体见TPA3255技术手册

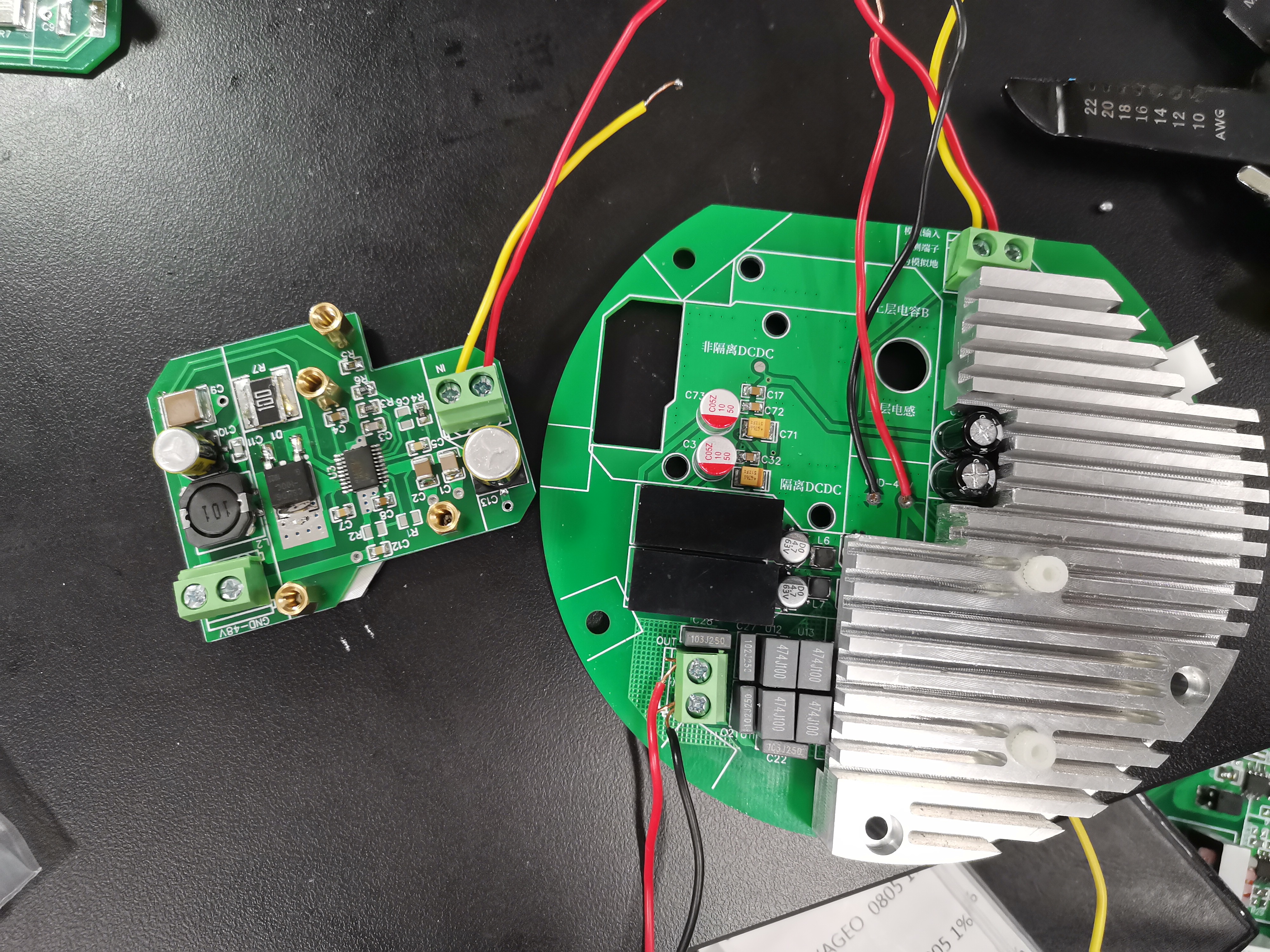

功放电源输入为48V-70V电池，经过DCDC稳压至48V对功放供电。
DCDC相关设计见我主页下的另一个工程：https://lceda.cn/aoao_sama/LM5576-da-gong。

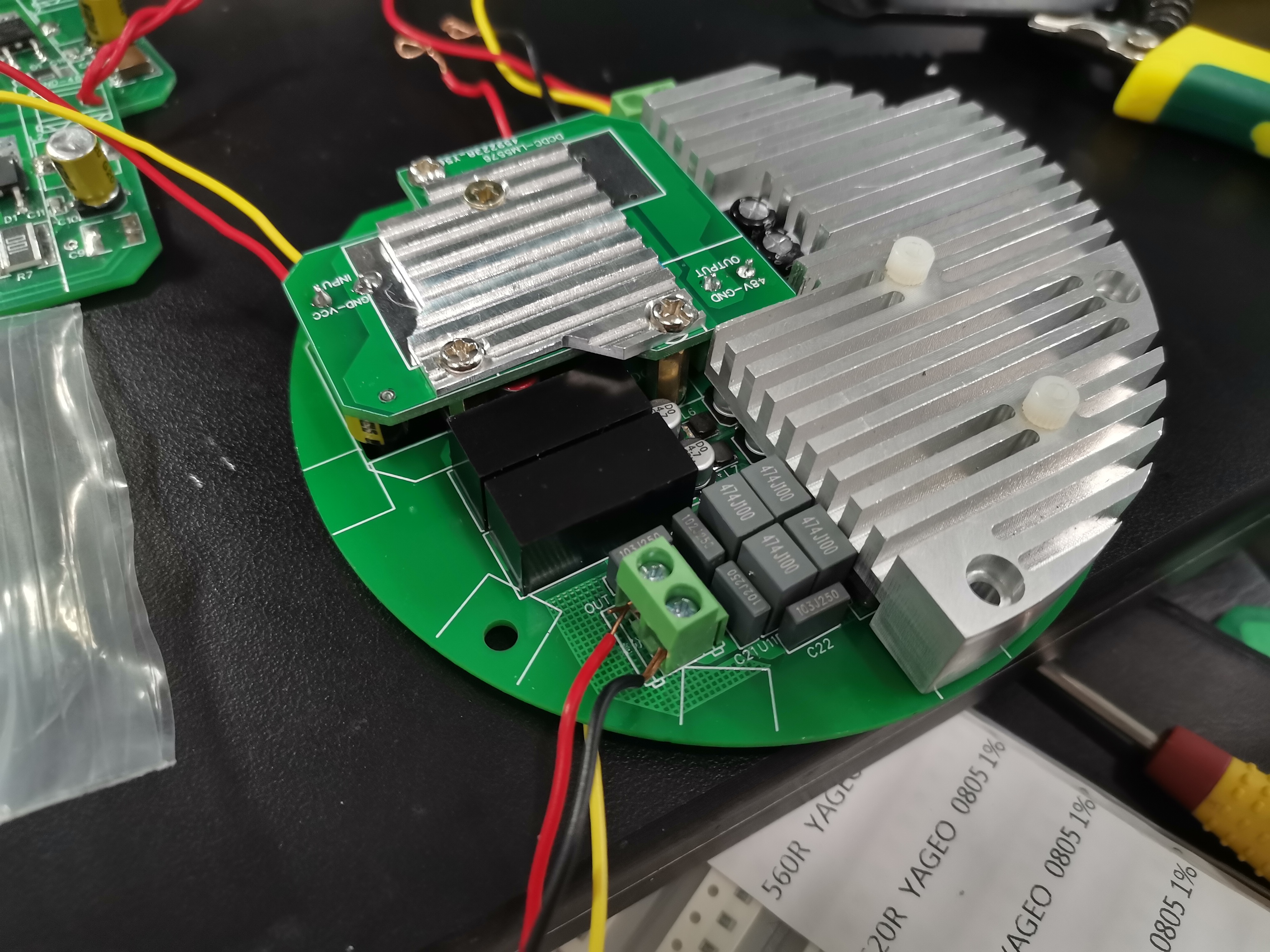

板子外形根据图纸设计，应该是要匹配换能器舱体，散热片是根据电路板铣的。
