浅谈USB Type-C接口

笔者前段时间做了一款STM32下载器，为了与新时代接轨，在设计电路板的时候首次使用了USBType-C接口，后来发现其确实很好用。就在今天又设计制作了一款USB-hub，在硬件上我又使用了Type-C接口，所以来了兴致，写一篇关于USB Type-C接口的文章，与大家一同分享、学习。

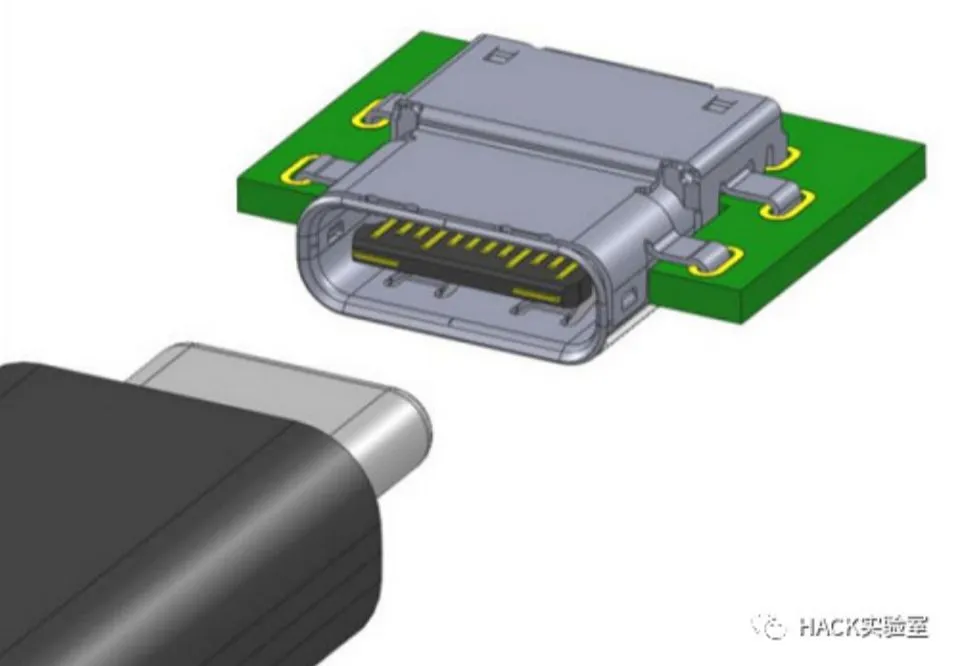

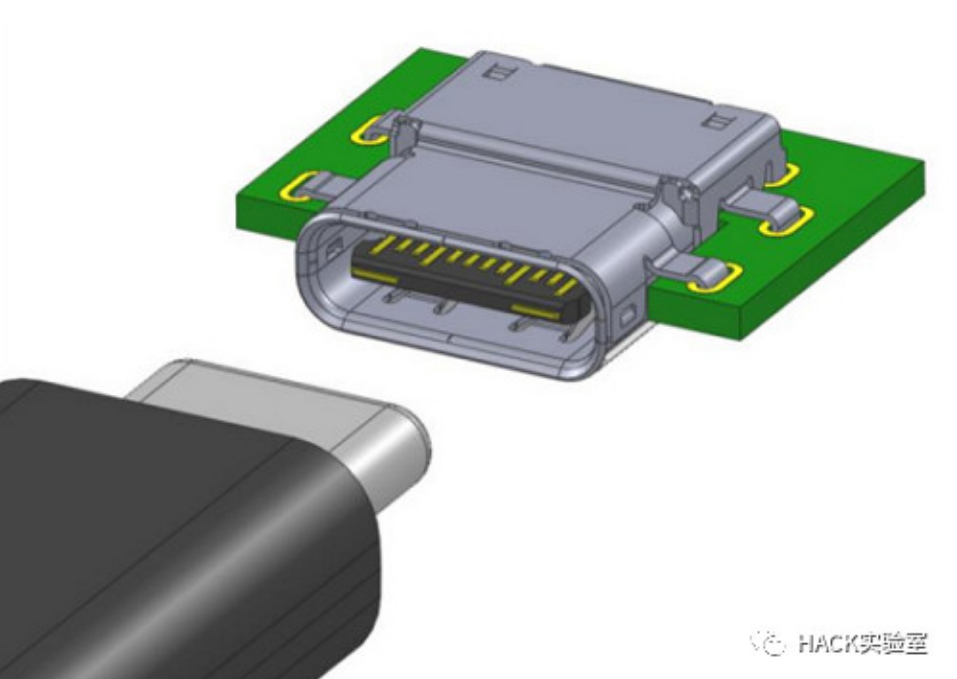

01 什么是Type-C

  USB Type-C，简称Type-C，是一种通用串行总线(USB)的硬件接口规范。2013年12月，USB 3.0推广团队已经公布了下一代 USB Type-C 连接器的渲染图，随后在2014年8月开始已经准备好进行大规模量产。新版接口的亮点在于更加纤薄的设计、更快的传输速度（最高10Gbps）以及更强悍的电力传输（最高100W）。Type-C双面可插接口最大的特点是支持USB接口双面插入，正式解决了“USB永远插不准”的世界性难题，正反面随便插。



02 Type-C的三大优点

优点一：可以正反插

    之前在用micro USB接口的时候相信大家都遇到过“正面插不对、反面插也不对、正面再插就对了”的情况，我觉得仅此一点USB-C就足以取代其他USB接口了，因为USB-C是正反面都能插，说的专业点就是接口没有方向性。

优点二：供电能力更强

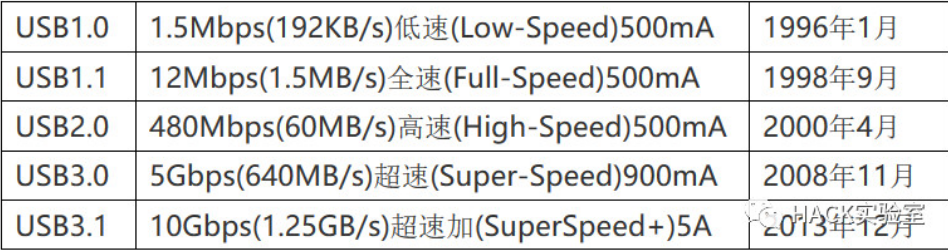

我们知道普通电脑的USB 2.0接口的供电电流是0.5A，如果是USB 3.0的话达到了0.9A，USB 3.1这方面没变化。而我们今天的主题Type-C接口的电流不仅有1.5A甚至还有3A可选（标准线缆），接口可承载的电流实际上是5A，这么算起来理论上其供电能力最高可达25W，比很多QC 2.0快充还要高。

此外，USB-C接口还支持双向供电，它既可以接受充电器供电，也能当作充电器对外输出电流，华为的Mate20就有了这样的功能。

优点三：传输速度更快

我们还是不得不回到传输速度上来，虽然USB-C接口最低要求是USB 2.0速度即可，但这么好的接口只用USB 2.0显然是浪费的，它完全可以做到USB 3.0甚至USB 3.1速度标准

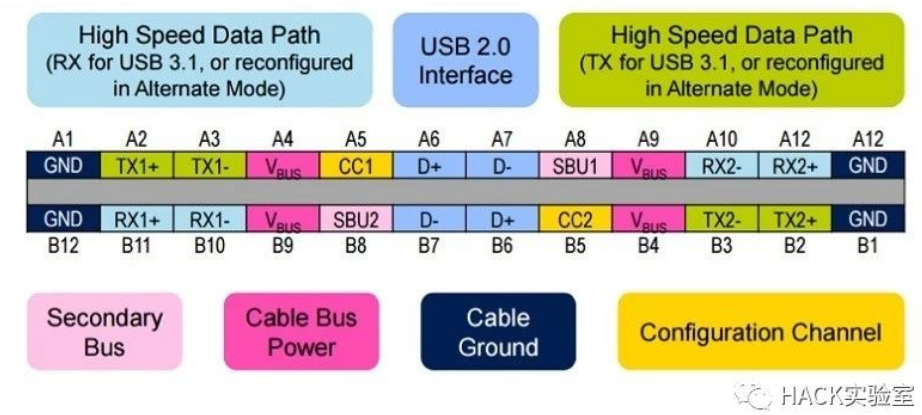

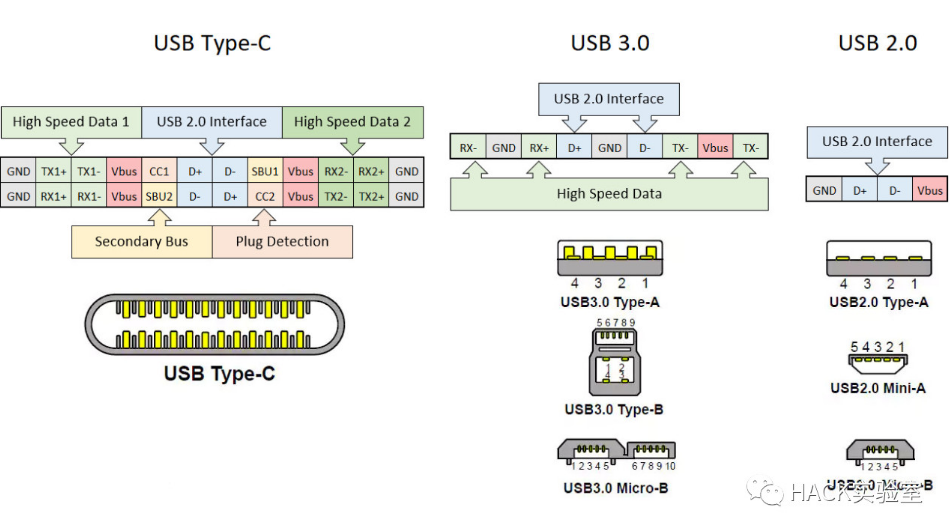

03 Type-C的引脚定义

    1）如果是像笔者一样只是使用USB 2.0的话，就直接使用A6、A7、B6、B7就可以了，A6连接B6做D+，A7连接B7做D-。其他数据引脚悬空即可。

     2）使用USB 3.1需要连接两组TX+/-，两组RX+/-，用于高速数据传输。

    3）电源相关的引脚是A4、A9；B4、B9，也就是USB线缆上面的电源线，在两端最外面的四个引脚就是电源的地了。

   4）值得注意的是配置引脚，也就是A5、B5，CC1和2。用于连接的发现、配置和管理。对于插头来说，只有一个CC，而对于插座来说有两个：CC1和2。







04   总  结



    关于Type-C的知识，本文讲的只是冰山一角，笔者建议需要详细了解的朋友去看USB协会的Type-C标准规范。链接如下：http://www.usb.org/developers/usbtypec/ 。

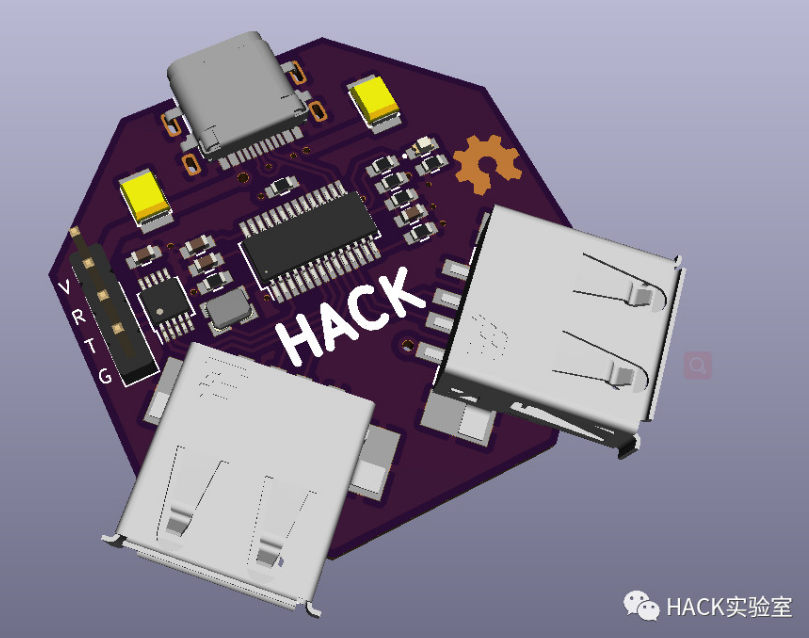

    最后晒出作者今天画的一个USB-hub的3D图片，等后面调试完确认没有bug后开源。喜欢的朋友可以关注一下。







文章转自：HACK实验室 微信公众号，原创文章可关注HACK实验室
