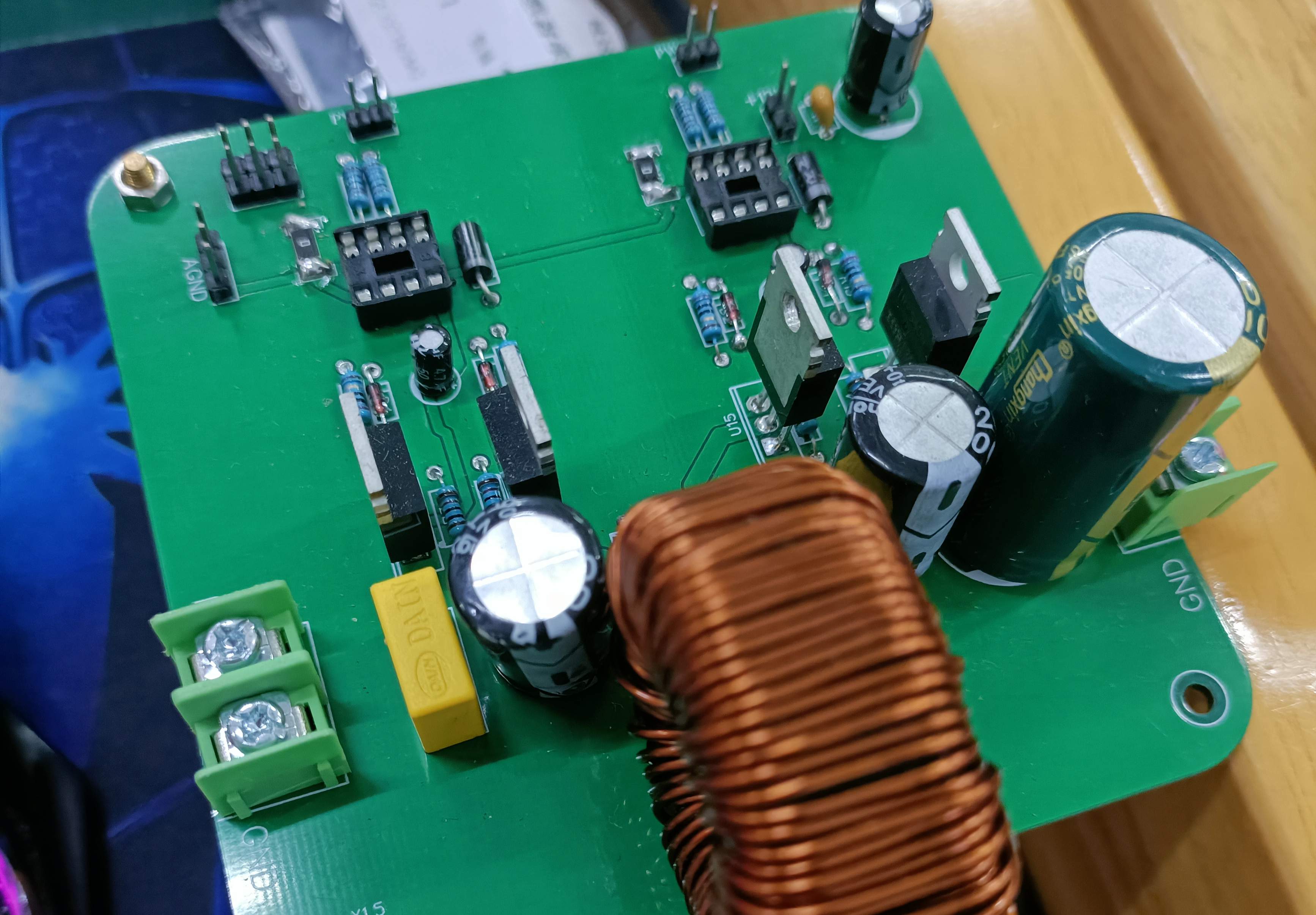

四开关Buck-Boost工作过程的解析:

       原理:四开关Buck-Boost电源利用开关电路的开关周期性地将输入电源与输出负载连接或断开，通过调节开关状态和开关周期，控制输出电压的大小。其基本原理是通过合理控制开关电路的导通和截止时间，实现对输入电压的有效调节，从而达到降压和升压的目的。

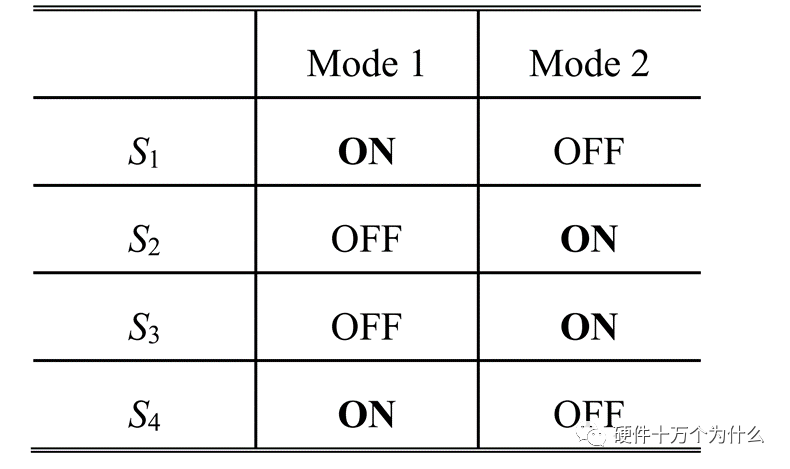

正常工作状态下，开关S1和S4闭合，开关S2和S3断开。此时，输入电源与负载之间形成一个闭合回路。输入电压经过S1和L1进入负载，同时通过D2和Cout回到负载侧的电源接地

当SI和S4打开，S2和S3闭合时，输入电源与负载之间断开。此时，电感L1的磁场能量储存在其内部，产生反向电压，此时电感L1充当能量储存元件。负载从电感L1和Cout获取能量。

接下来，S1和S4再次闭合，S2和S3打开。此时，电感L1上的储存能量释放到负载上，同时通过D1和C1回到输入电源。

通过不断重复上述步骤，Buck-Boost电源实现了对输入电压的降压和升压。通过调节开关的占空比和开关频率，可以控制输出电压的大小和稳定性。常见的控制方法包括脉宽调制(PWM)和脉冲频率调制

(PFM)。

需要注意的是，Buck-Boost电源中还需要使用控制电路来监测输出电压并相应地调整开关状态，以保持输出电压稳定。常见的控制方法包括反馈控制和开环控制。

总之，四开关Buck-Boost电源通过周期性地调节开关状态，实现对输入电压的降压和升压，是一种常用的DC-DC转换器拓扑结构。

四开关Buck-Boost主要应用场景

四开关Buck-Boost电源在直流一直流(DC-DC)转换器领城有广泛的应用，主要适用于以下场景:

可调电源:四开关Buck-Boost电源可以提供可调的输出电压，使其适用于需要变化输出电压的应用。例如，电动车辆的电池充电系统、太阳能和风能发电系统等。

电池管理:该拓扑结构常用于电池管理系统，用于将电池的电压升压或降压到适当的水平。它可以实现电池充电、放电和维持其输出电压的稳定性，广泛应用于便携式设备、无线传感器网络等领城。最常见的就是充电宝的应用。
