西北大学+电子设计竞赛协会第二次培训

1.培训案例介绍

USB扩展坞 、USBHUB（基于sl2.1a）

USBHUB - 立创开源硬件平台

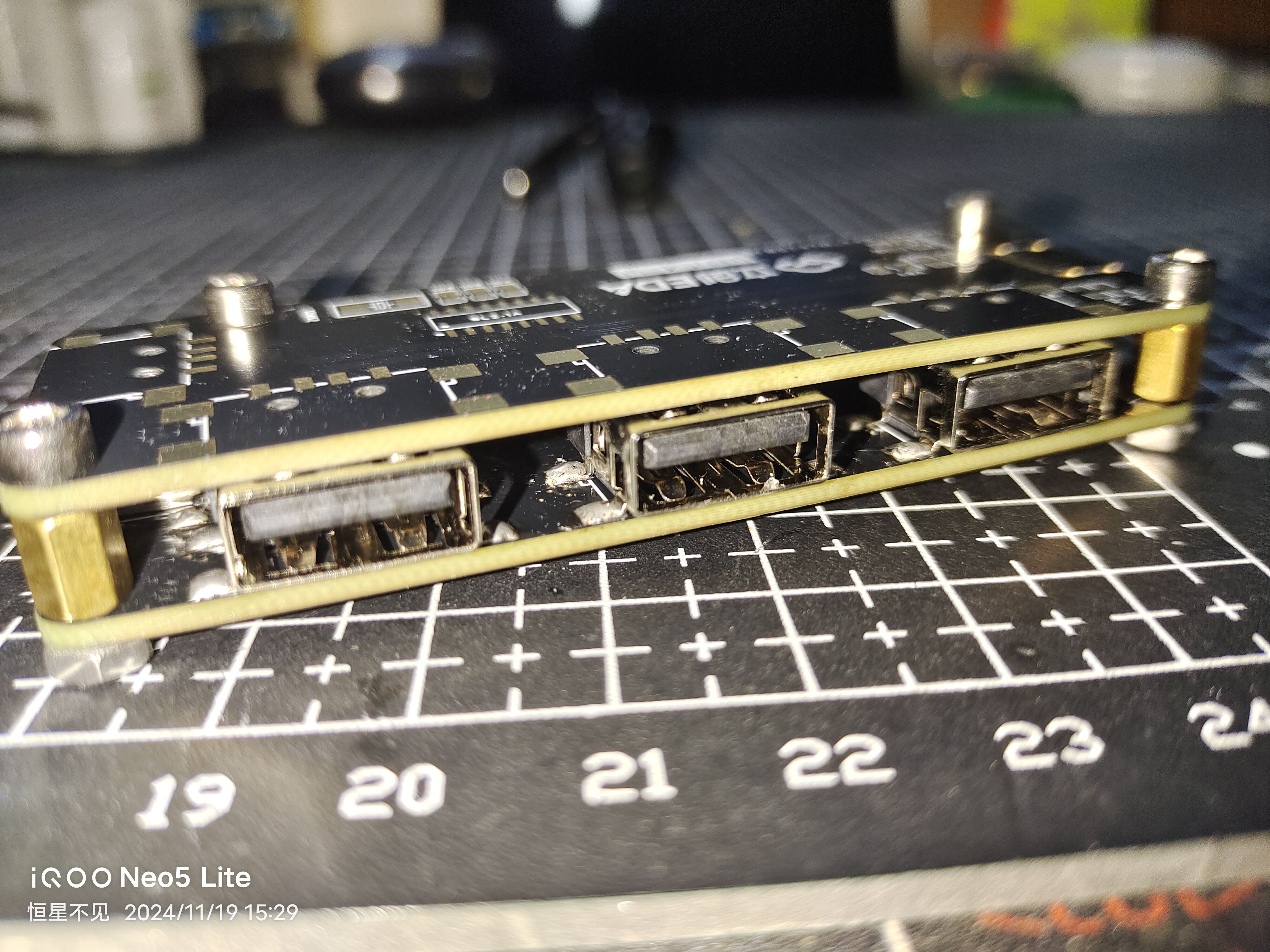

接入USB外设测试

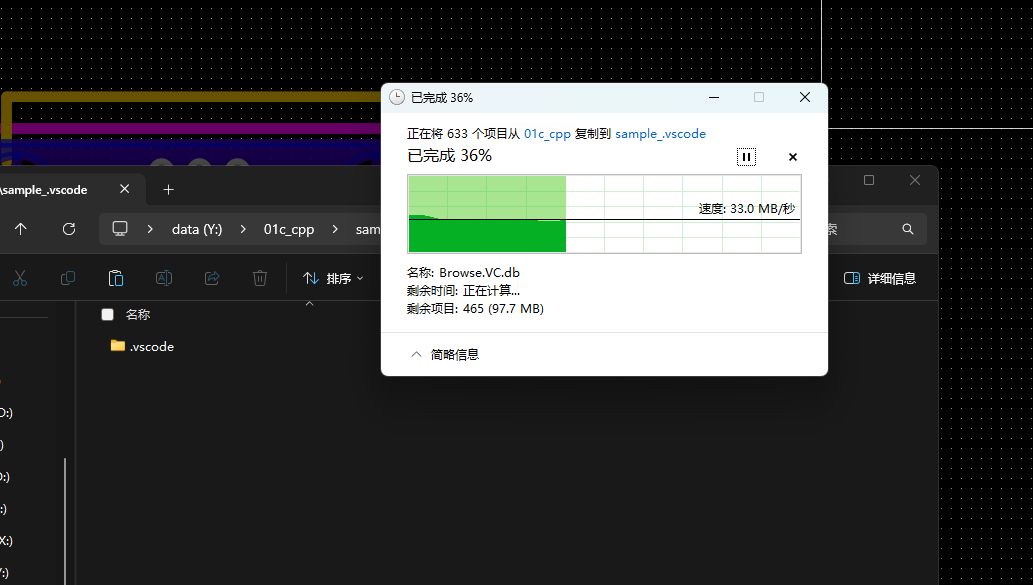

接入移动硬盘，复制粘贴文件速度测试

2.培训过程

（1）设计

  使用嘉立创EDA设计PCB，为协会成员讲解USB扩展坞原理，PCB设计流程。

（2）焊接

组织焊接成员设计的PCB

参与人员合照

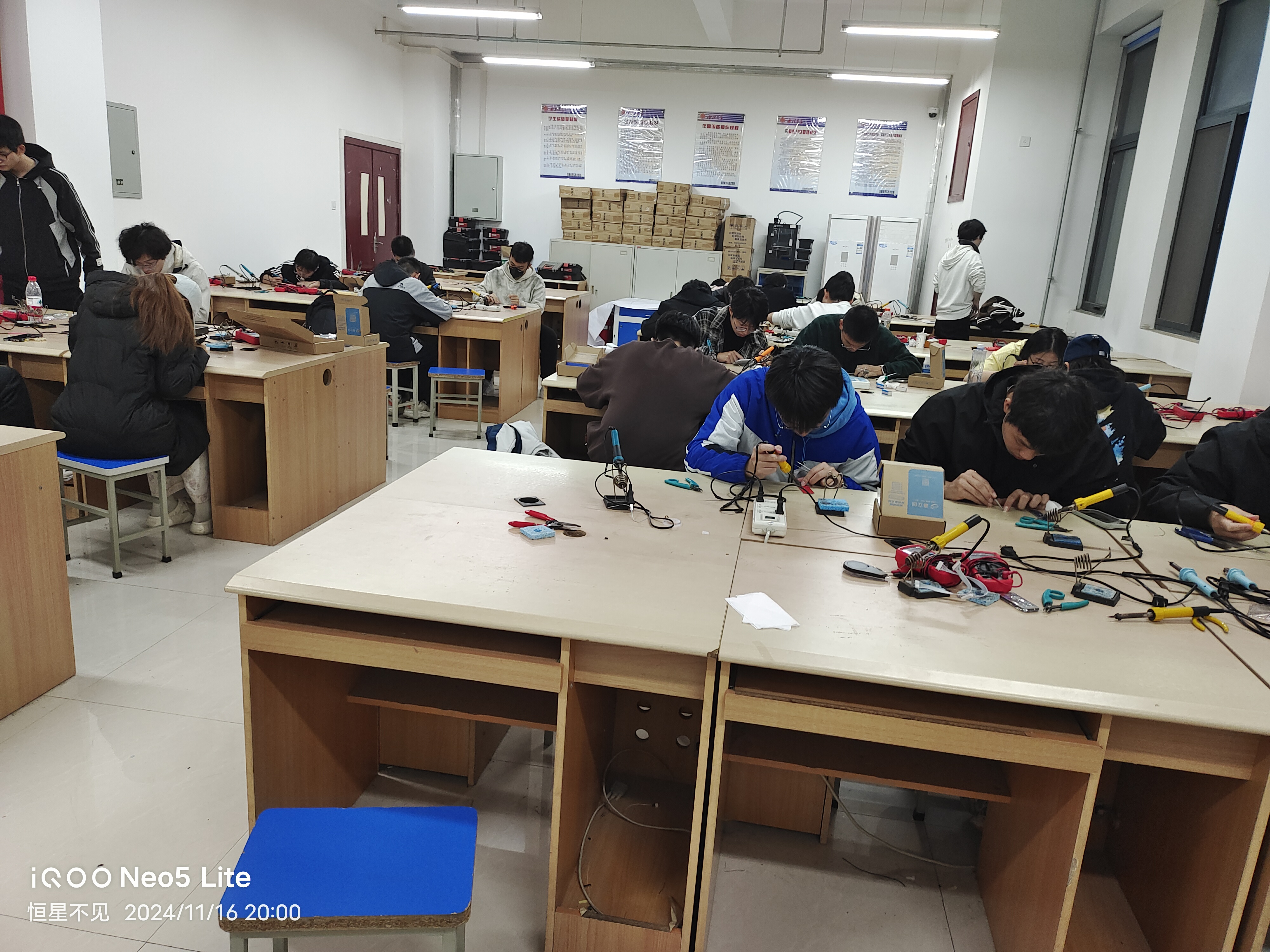

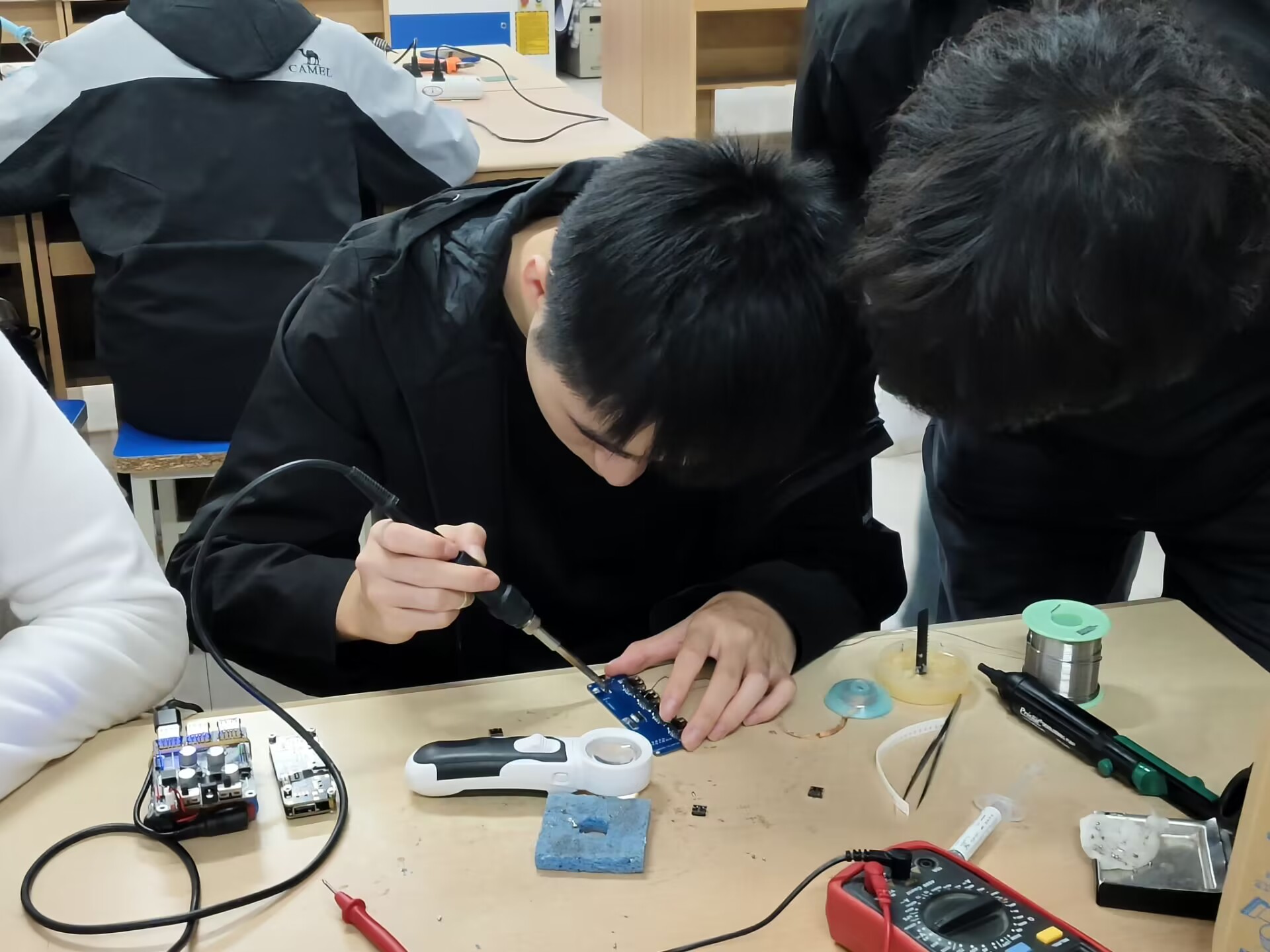

焊接过程

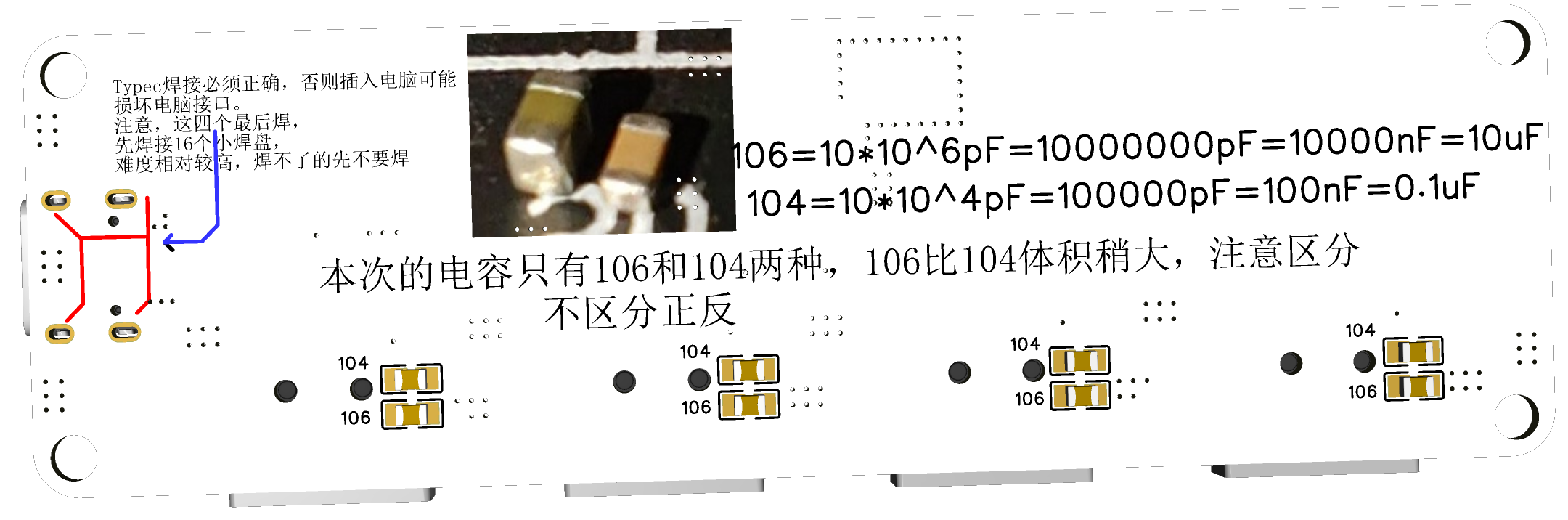

焊接说明

3.培训成果

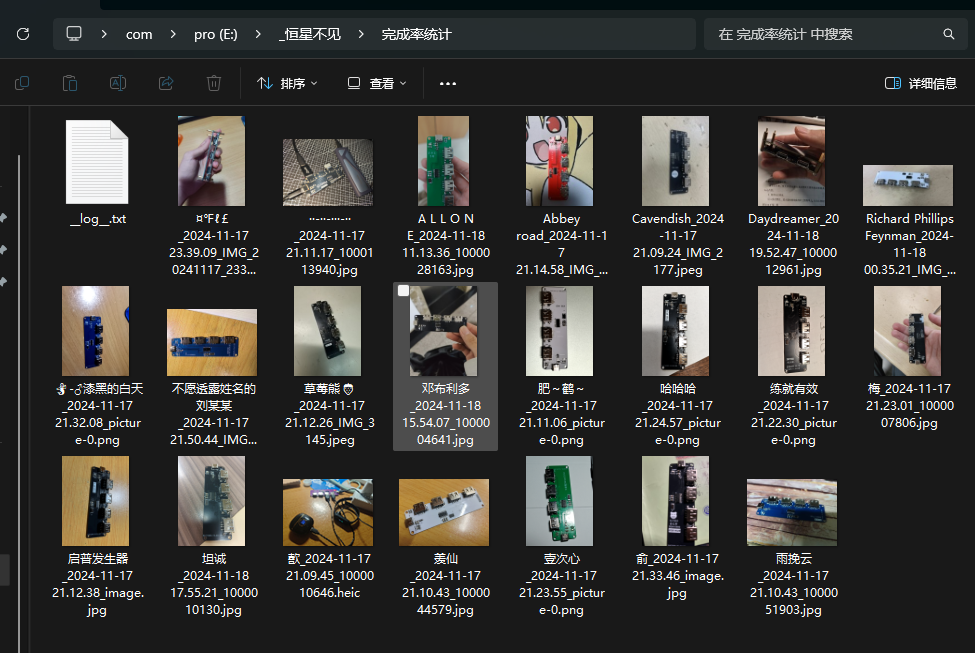

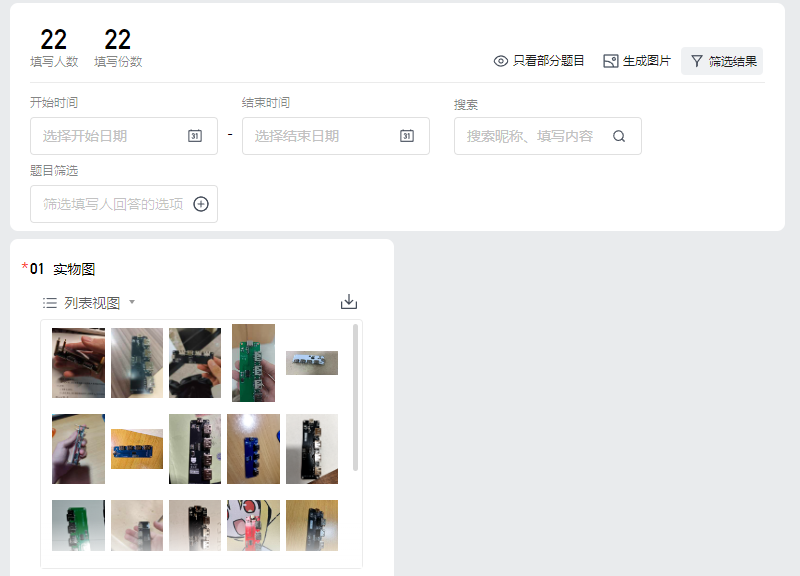

完成人数：22人

4.嘉立创物资展示

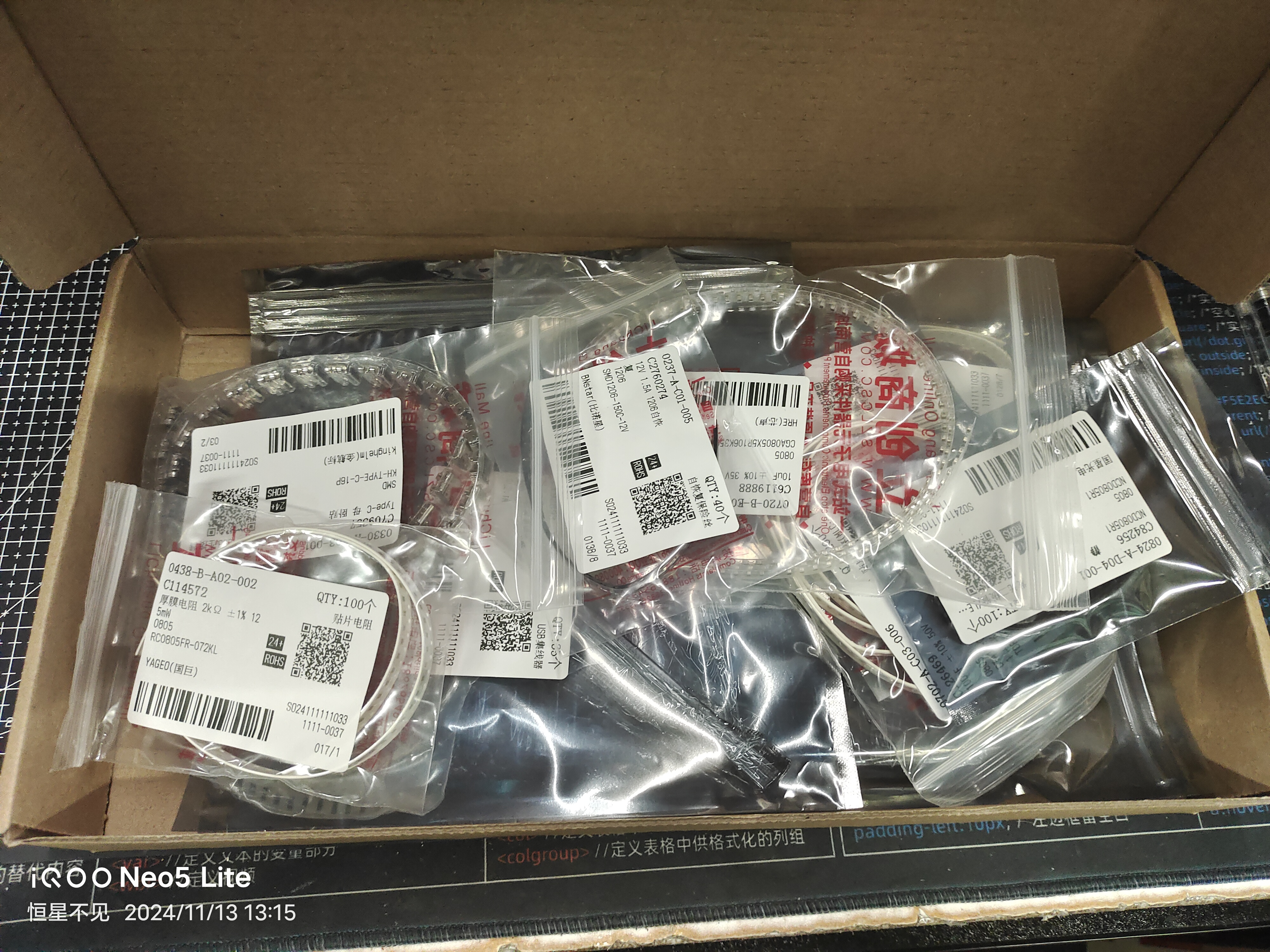

感谢嘉立创提供物资。

5.培训总结

      本次培训过程中使用到了差分对等长布线、填充、禁止区域等知识点，部分学员在设计过程初期存在未修改DRC设计规则等问题，经说明已全部改正；在焊接过程中，由于全为贴片元器件，部分学员焊接时存在问题，故本人针对性录制了焊接教程及焊接说明。经过本次培训，部分学员的焊接技术得以提升，对嘉立创EDA的使用方法及流程也更加熟悉。
