标准版迷你加热台

简介：一款基于ESP8266-12F模组的PD65W供电的便携迷你加热台。

开源协议: GPL 3.0

创建时间： 2021-11-15 15:53:06

更新时间： 2023-12-31 19:47:00

描述

一款基于ESP8266-12F模组的PD65W供电的便携迷你加热台。

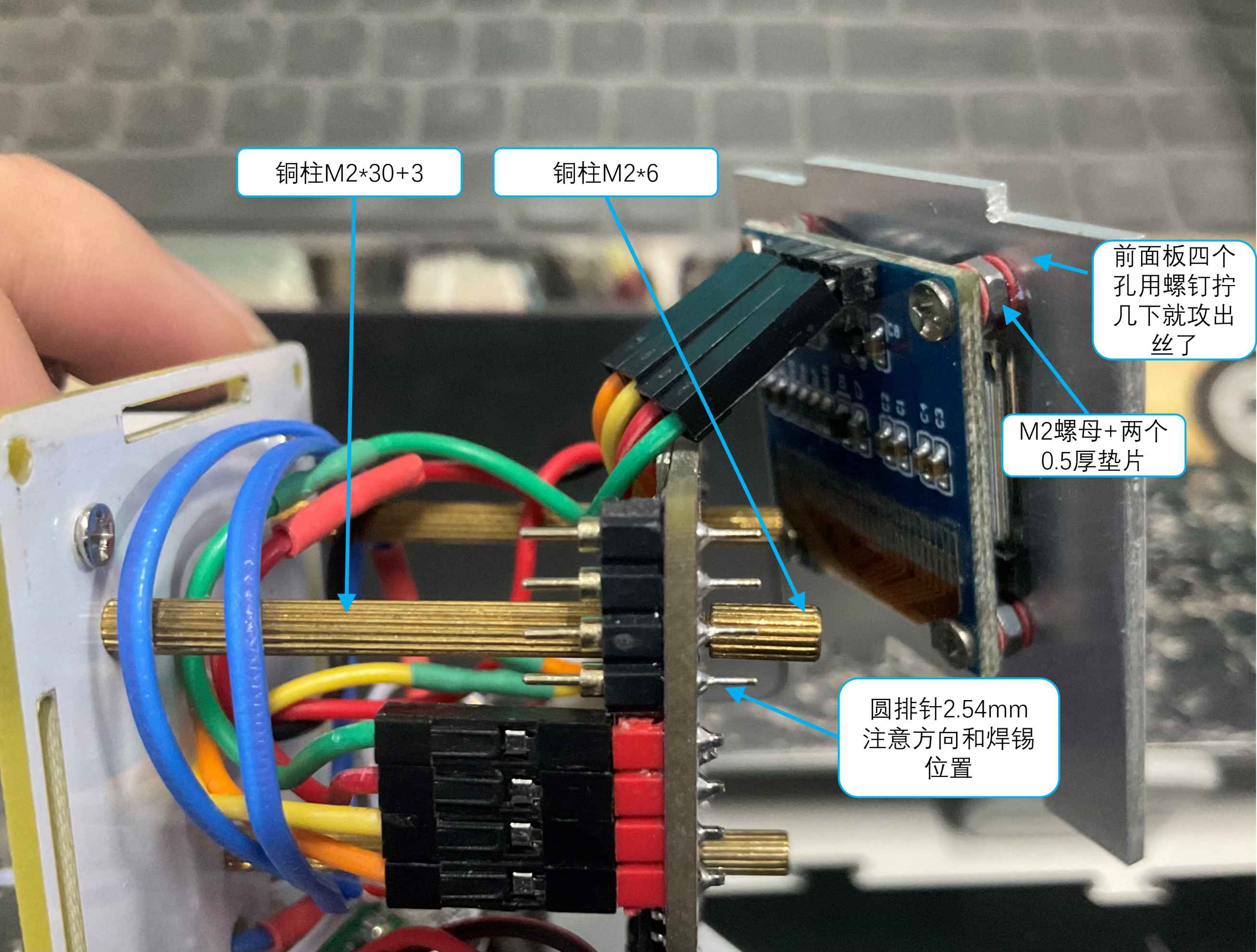

一些注意事项和说明，如下图所示。

2022.02.20更新

设计图

原理图

（ 1 / ）

PCB

（ 1 / ）

未生成预览图，请在编辑器重新保存一次

BOM

ID	Name	Designator	Footprint	Quantity
1	HNB09A03	BUZZER2	BUZ-TH_BD9.0-P5.00-D0.6-FD	1
2	1uf	C1	C0402	1
3	100nF	C2,C3,C7	C0402	3
4	10uF	C8	C0402	1
5	4.7uf 25V	C9	C0402	1
6	TS-1088-AC02016	DL1,RST1	SW-SMD_L4.0-W2.9-LS5.0-A	2
7	Lee_2.54排针-P2.54-4P	H1,H2,H3	LEE_2.54排针-P2.54-4P	3
8	K	H4,K1	XH2.54-2	2
9	4.7uH	L1	IND-SMD_L2.5-W2.0	1
10	19-217/GHC-YR1S2/3T	LED1	LED0805_RED	1
11	AOD4184A	Q1	TO-252-2_L6.6-W6.1-P4.57-LS9.9-TL-CW	1
12	SS8550	Q3	SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR	1
13	10K	R2,R9,R10,R11,R24	R0402	5
14	100K	R3,R7	R0402	2
15	5.1K	R4	R0402	1
16	16K	R5	R0402	1
17	100R	R6	R0402	1
18	470	R8	R0402	1
19	1K	R12,R15	R0402	2
20	360K	R13	R0402	1
21	2M	R14	R0402	1
22	2.2K	R16	R0402	1
23	M2.6	T1,T2,T3	螺钉孔M2.6	3
24	CH224K	U1	ESSOP10-EP	1
25	MAX6675	U2	SOIC-8_L5.0-W4.0-P1.27-LS6.0-BL	1
26	ESP-12F(ESP8266MOD)	U4	WIFIM-SMD_ESP-12F-ESP8266MOD	1
27	CH330N	U5	SOP-8_L4.9-W3.9-P1.27-LS6.0-BL	1
28	SW-520D	U7	SW-520D	1
29	JW5026	U8	SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BL	1
30	B103单联	U10	B103单联拨盘电位器	1
31	type-c16P	USBC1	USB-C-SMD_TYPE-C-USB-17	1
