简介
ADS1115模数转换模块
简介：ADS1115模数转换模块复刻成本：￥10
开源协议
：GPL 3.0
创建时间：2024-06-25 10:22:14更新时间：2024-10-14 10:15:33
描述
ADS1115是一款具有16位分辨率的高精度模数转换器（ADC），测量的电压理论上能精确到0.00009375V。
本工程设计的ADS1115模块是基于ADS1115的4通道高分辨率的模拟到数字转换器，它能提供四单端或两个差分输入。使用I2C协议，根据应用不同，可选择不同的I2C地址。

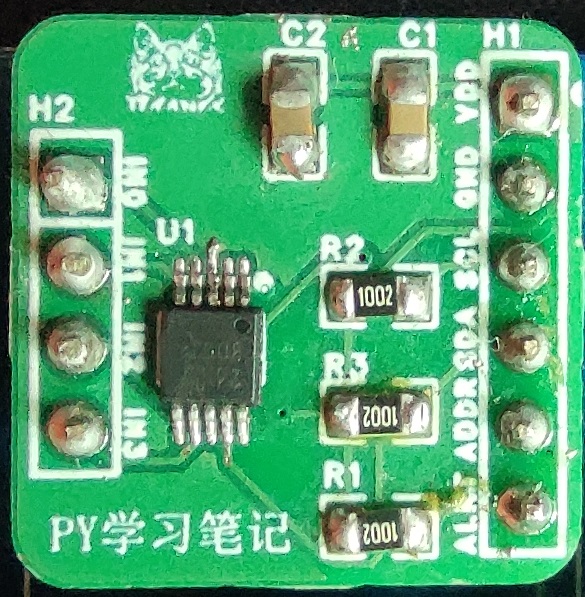

本模块与某宝上出售的ADS1115模块一样，不同之处是调整了引脚的位置，尺寸更小，只有18mm*18mm。

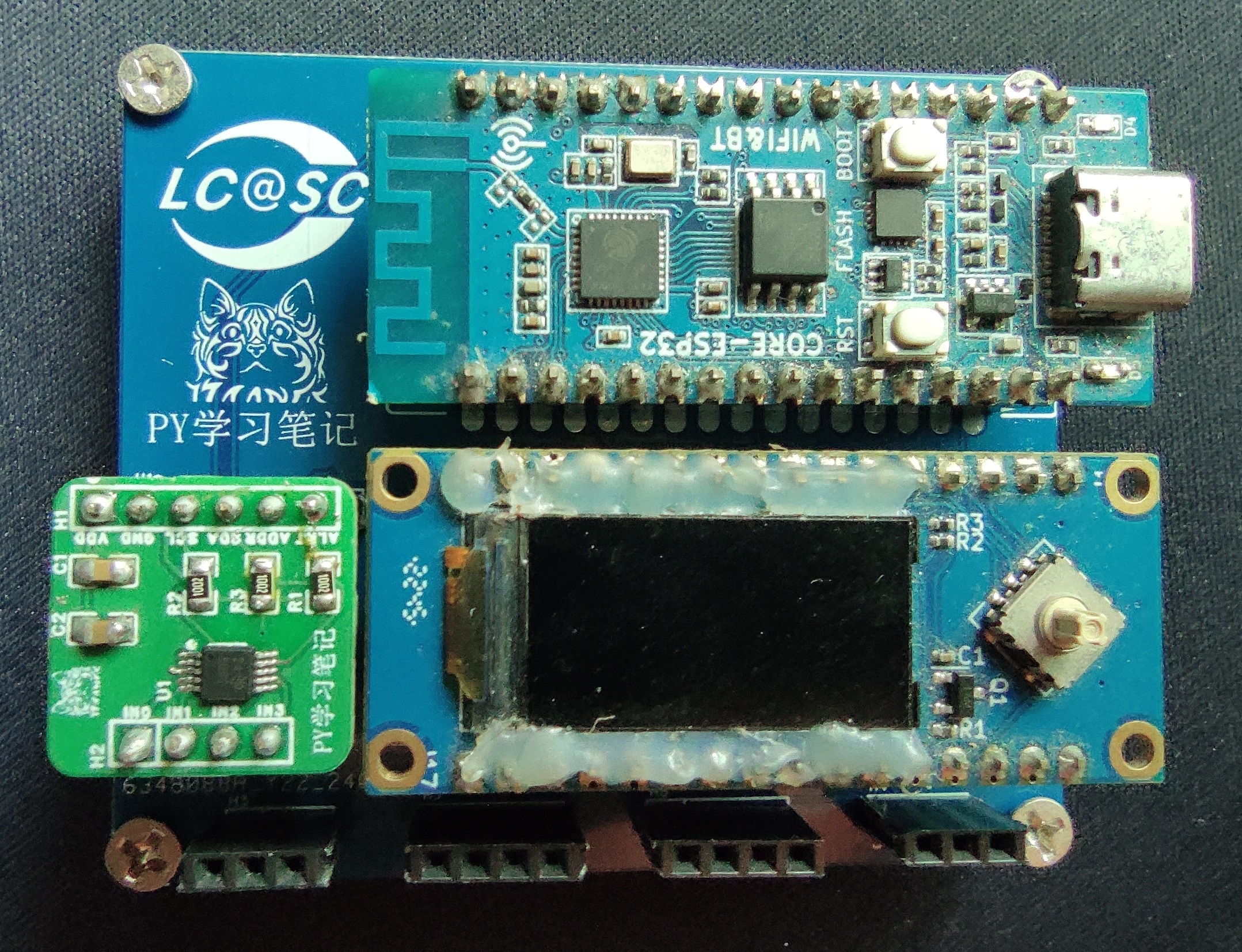

目前，主要用于我设计的电压测量实验装置上，如下图：
电压测量实验装置地址：
https://diy.szlcsc.com/p/py-learning-notes/voltage-measurement-experimental-device

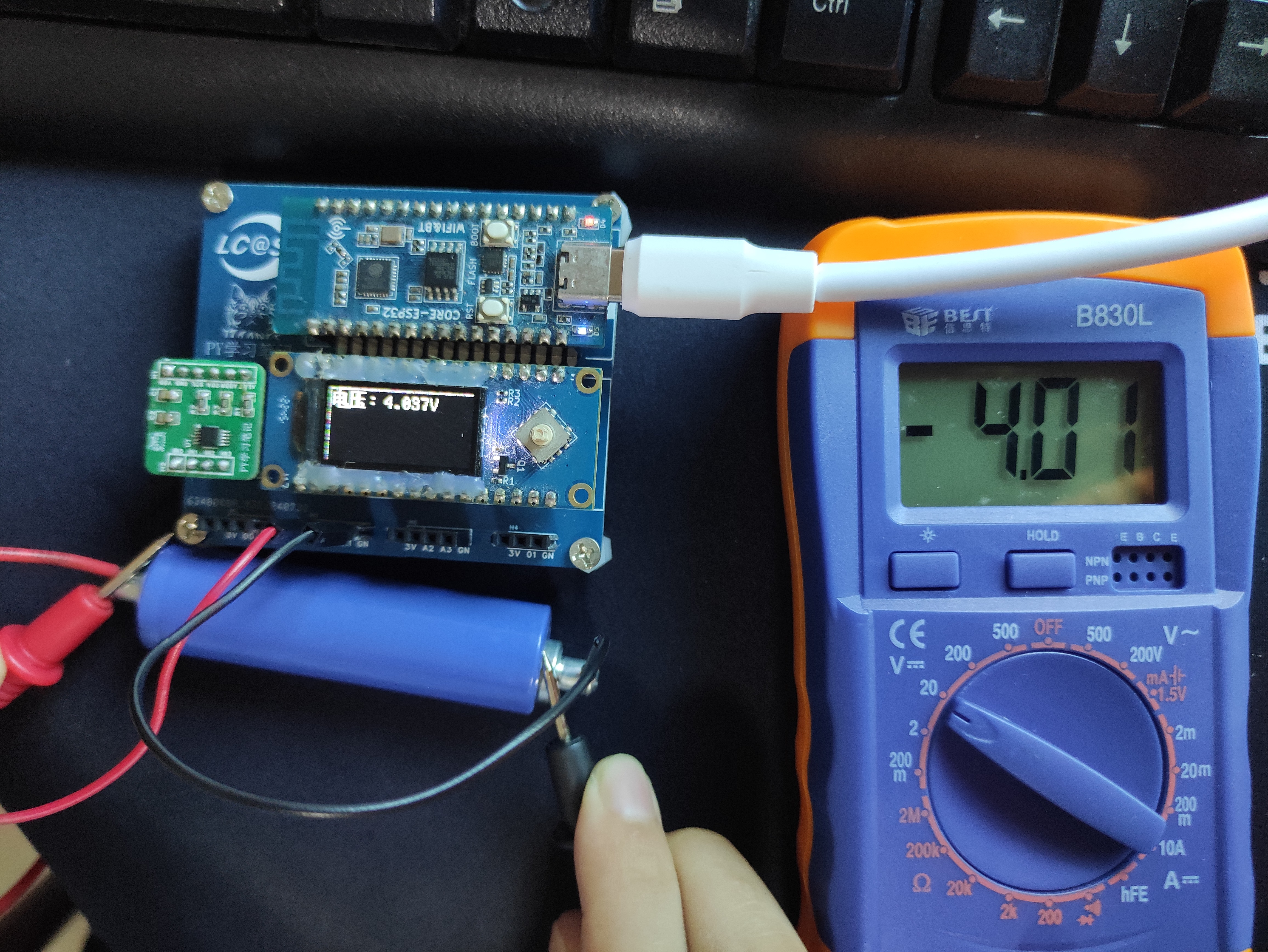

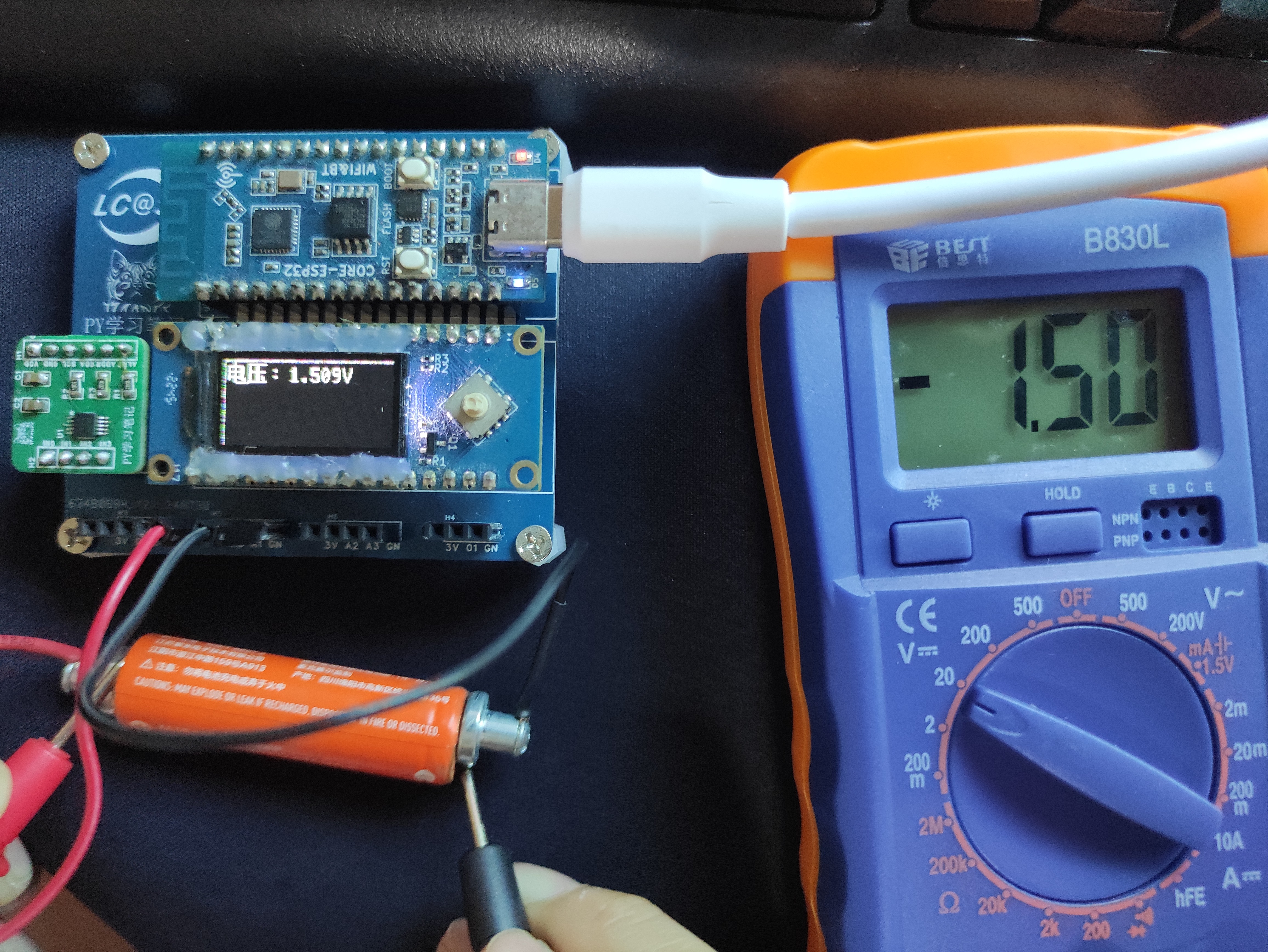

实测各项数据均与万用表相差不大，基本符合需求：
