2*2通用运放板 运放洞洞板万能版 2x双运放

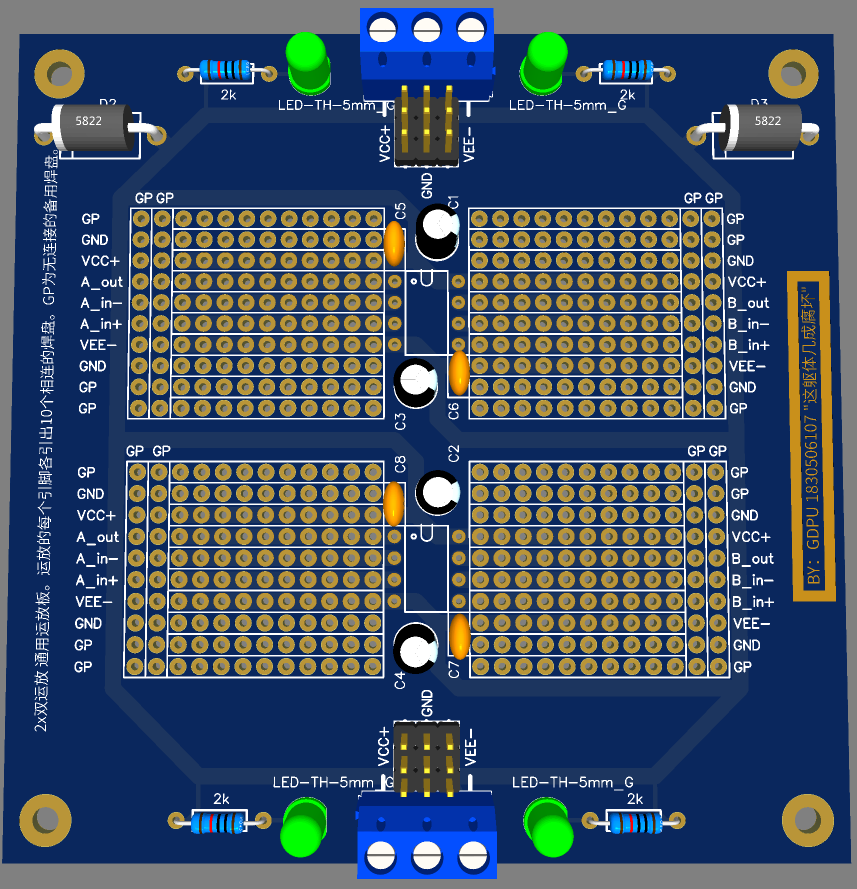

一个用于搭建运放电路的洞洞板，可安装两个双运放，两个双运放都接好了正负供电、退偶电容，运放每个引脚都引出了10个相连的焊盘。可以从接线端子和电源排针上连接电源。

电源上反向并联了肖特基二极管用于防反接，若反接则将电源短路，避免反向电压加到芯片上（使用 有短路保护 的电源，大部分开关电源、DCDC模块和三端稳压都是有的）。必须使用肖特基二极管，导通压降低于芯片的反向导通压降才有效。连接正常时不会有任何影响。实测这在电赛熬了四天三夜之后昏昏沉沉的时候能救很多次。

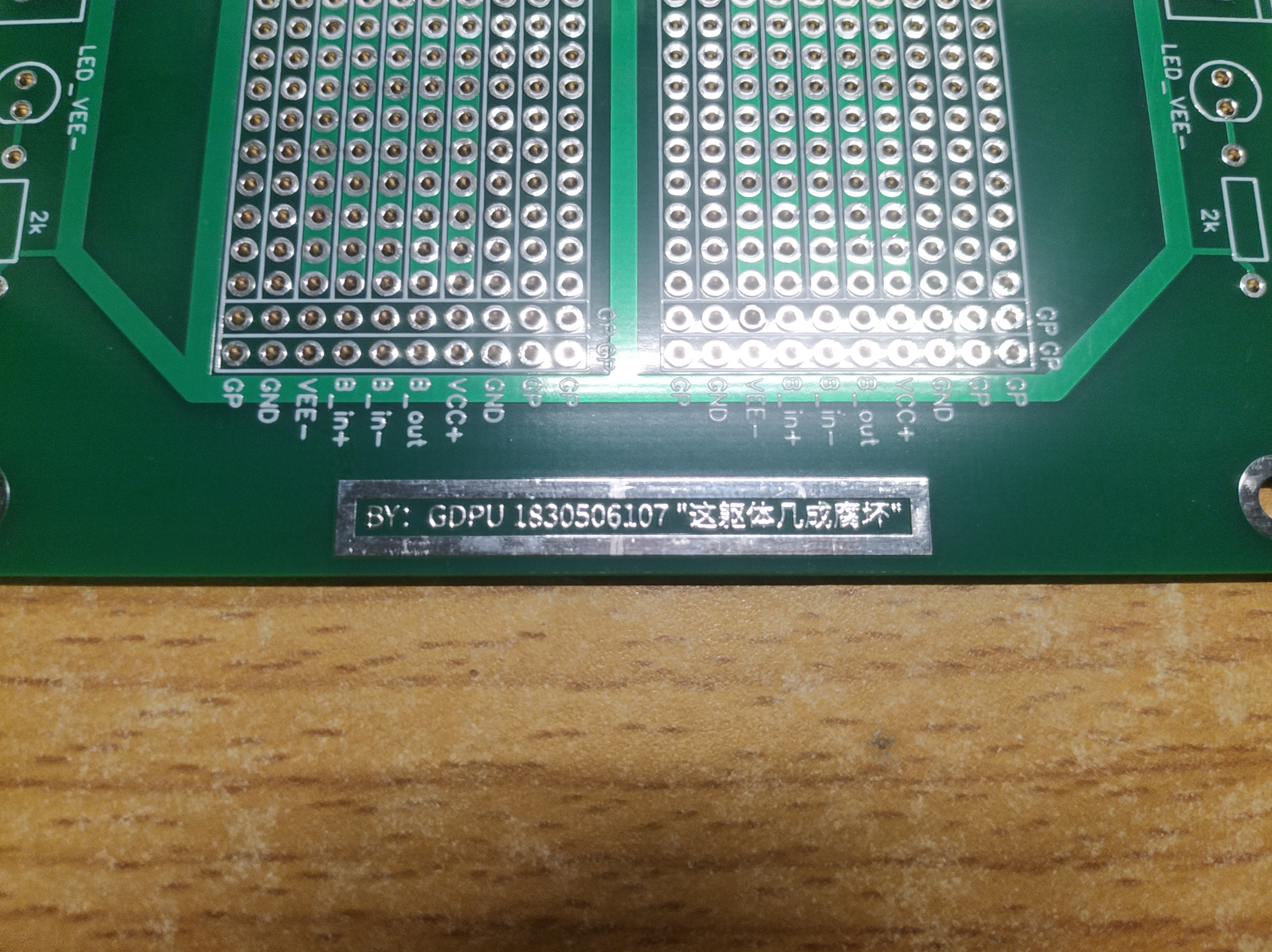

另有一些没有连接的空焊盘（丝印注释GP的行列），像洞洞板一样使用，在空焊盘和运放连接的焊盘上接其他器件，方便组成各种运放电路。

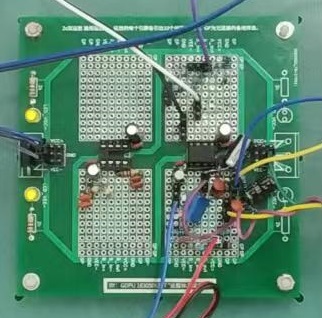

使用示例。（时间久远找不到单独的清晰照片了，见谅）

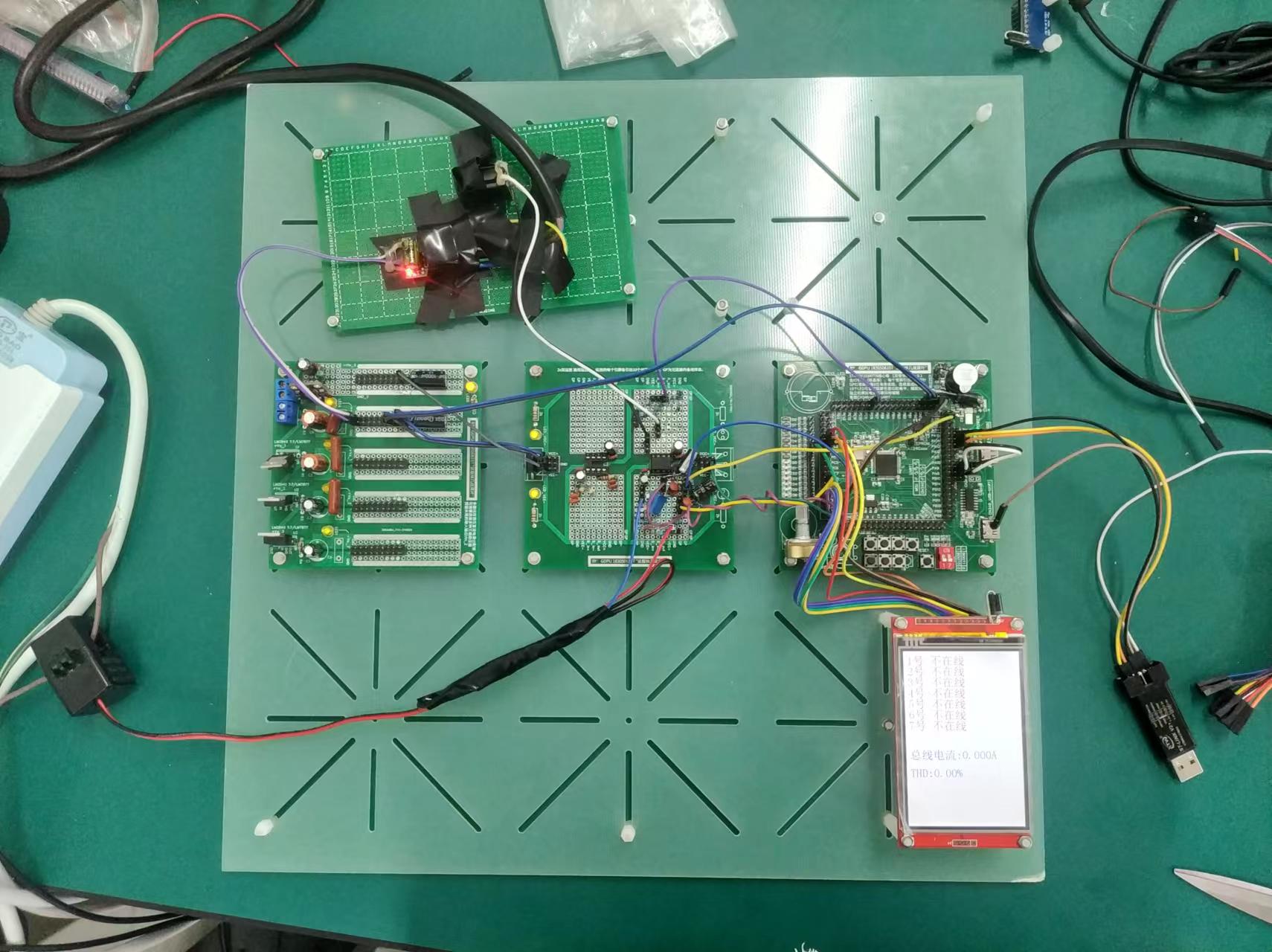

本设计在我2021电赛中使用，发挥了重要作用。下图最中间那一块就是。
