简介

Quark-N的扩展板,树莓派Zero尺寸,用于对引出的功能脚方便的开发和测试。

简介:Quark-N的扩展板,树莓派Zero尺寸,用于对引出的功能脚方便的开发和测试。

开源协议

GPL 3.0

创建时间:2021-11-01 23:45:17更新时间:2023-08-22 10:20:58

描述

稚晖君的量子计划夸克Quark-N的扩展板。用树莓派Zero大小的的40针引脚引出。

介绍视频:https://www.bilibili.com/video/BV1Bg411N72L/

尽可能的兼容了树莓派针脚,但是无法完全兼容。



板子上的接口有:

TF卡槽

USB-TTL

USB2.0-OTG

USB2.0

USB2.0 FPC座

Wifi模块

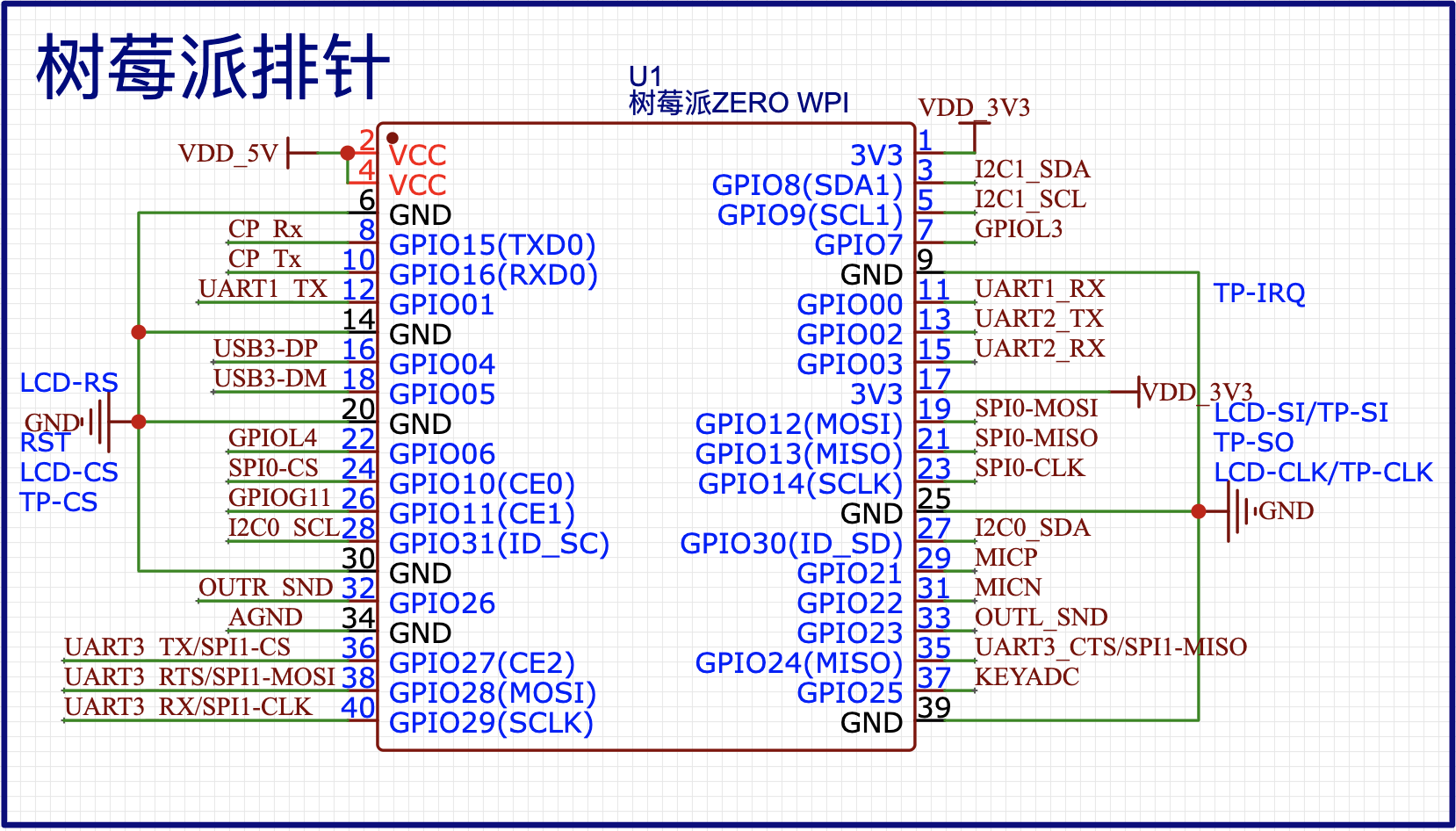

具体针脚,请参考原理图

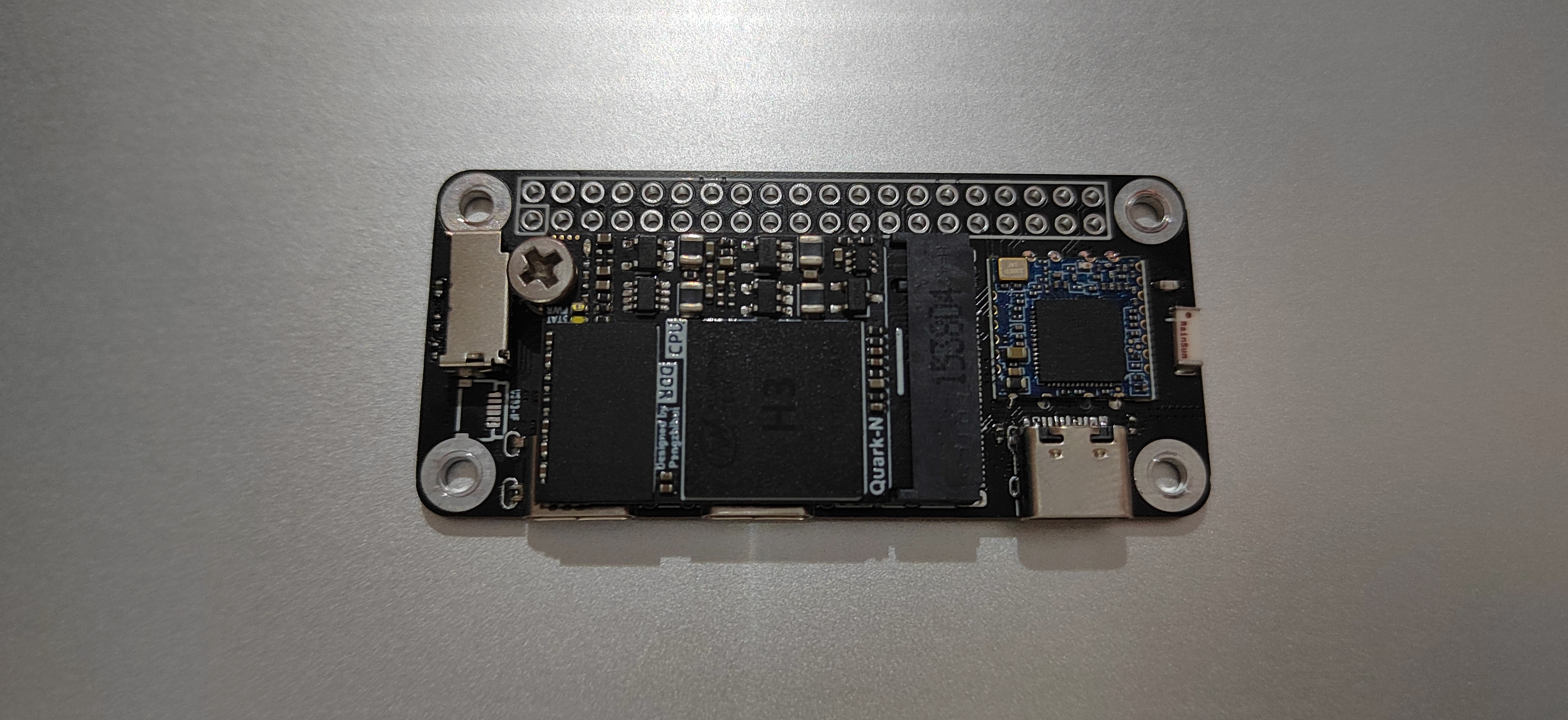

正面图片
