【光影绘梦】触控灯光画小夜灯

本项目是基于PT2023S8触摸芯片的双色温无极调光灯，结合嘉立创 面板打印 和 3D打印 制作出灯光画的效果，其结构小巧紧凑，一定能让你“眼前一亮”。

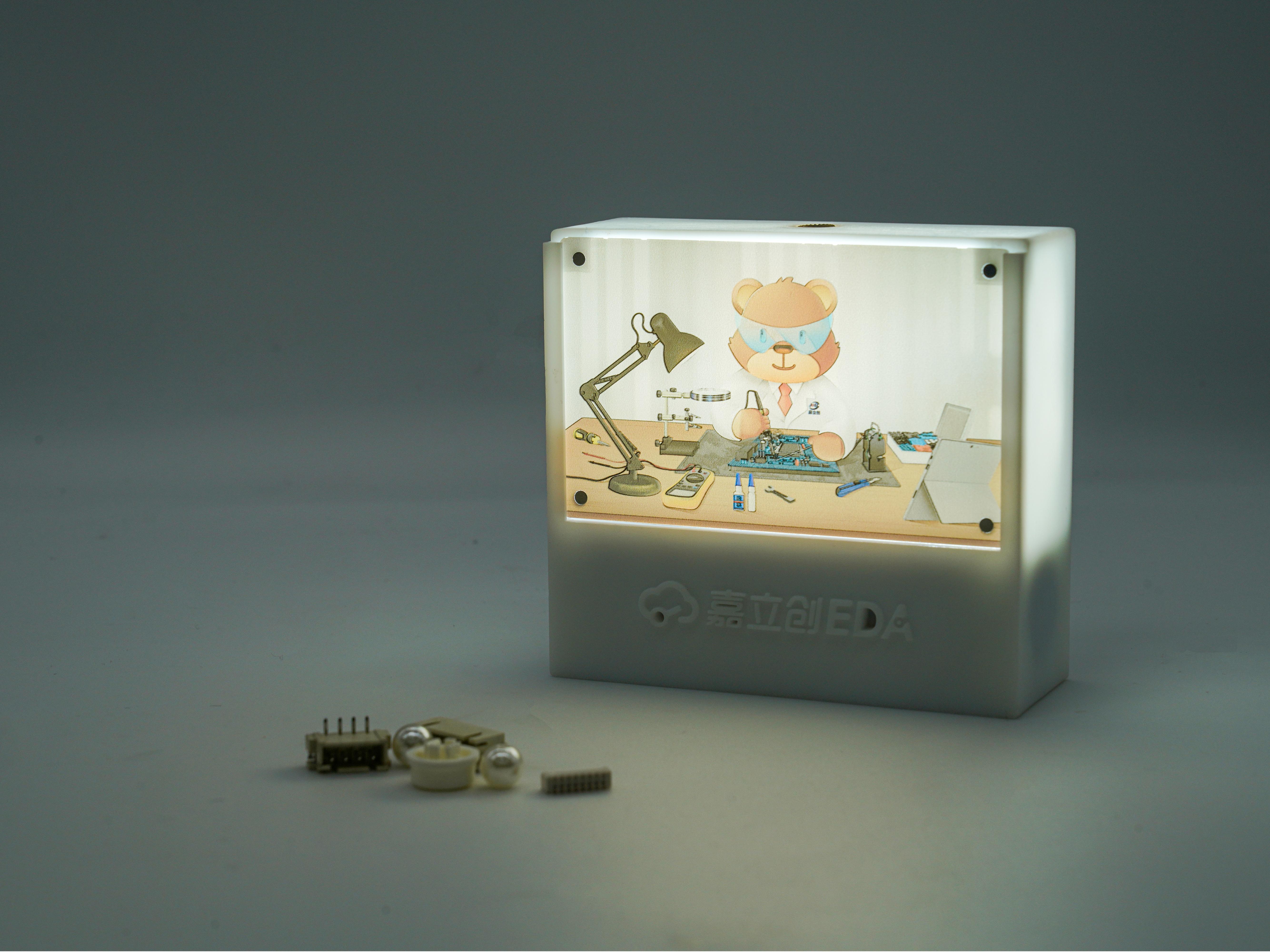

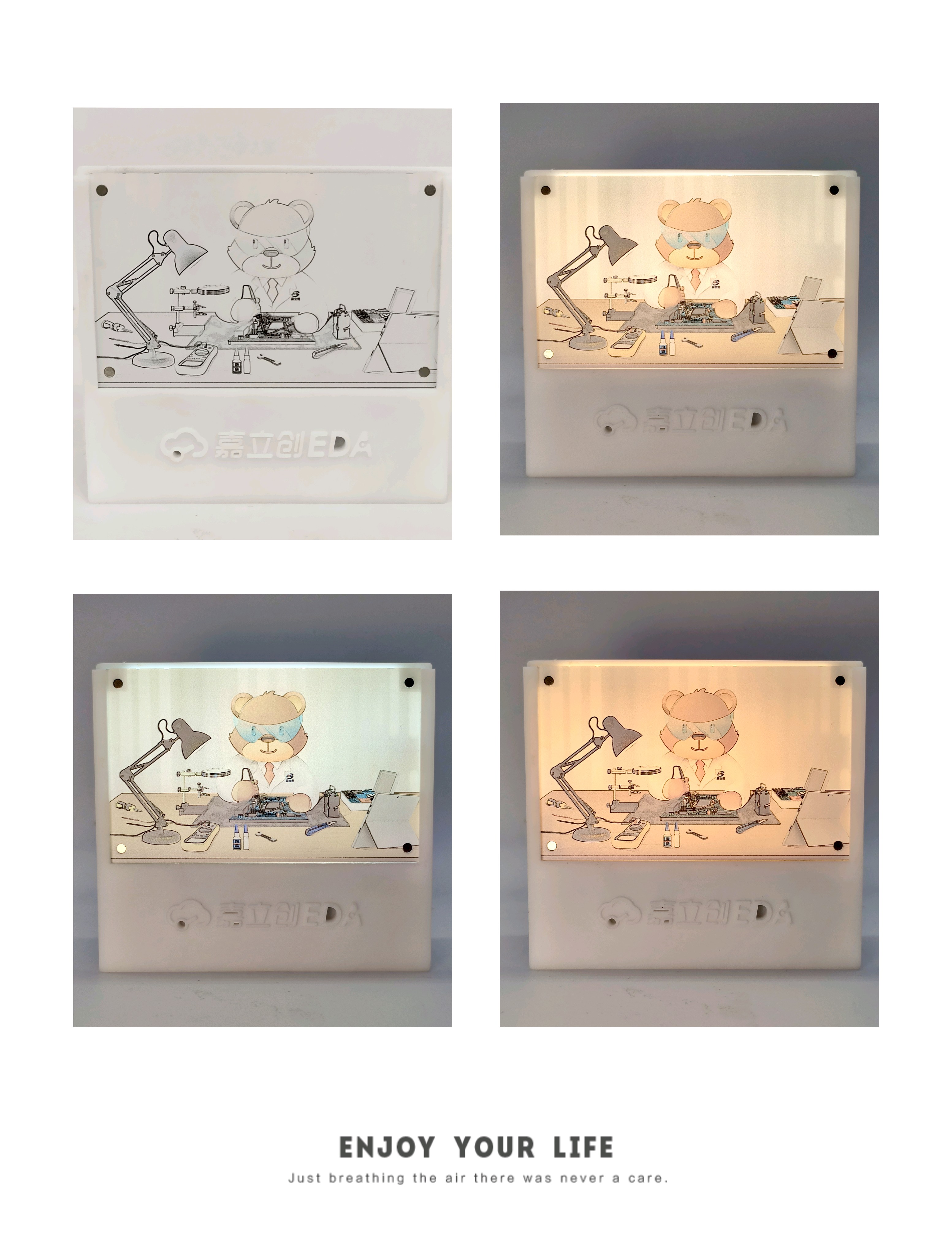

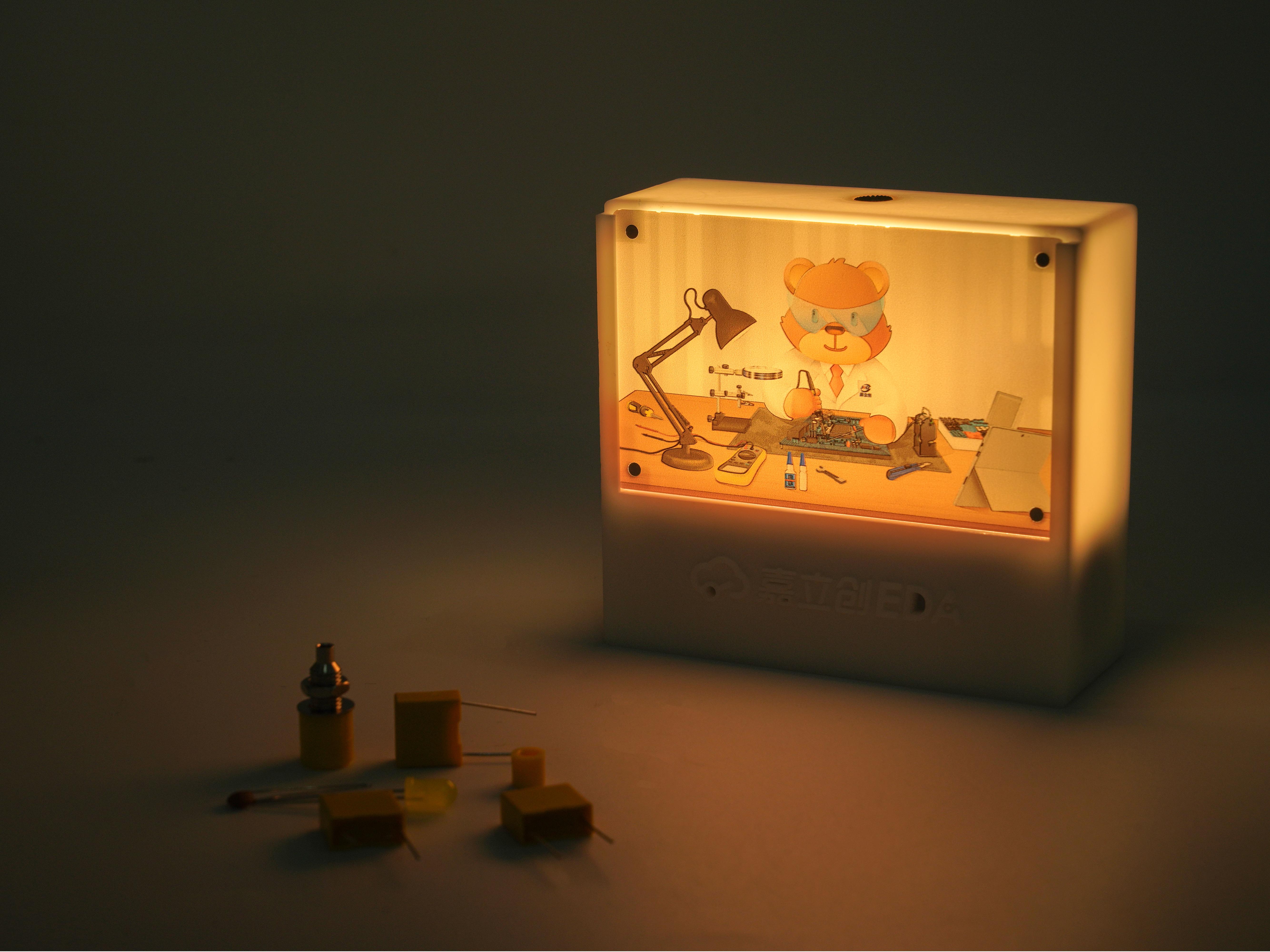

该灯具有三色切换功能，可切换白光-黄光-黄白混合自然光，适用于多种场景：书桌学习、办公照明、床头阅读、衣柜照明等。3D外壳预留强磁安装槽，可磁吸安装使用。其灯光画亮灭效果显示良好，也可作为桌面摆件。

• ✅三色可调（白光-黄光-黄白混合自然光）
• ✅触摸开关
• ✅无极调光
• ✅亮度记忆
• ✅灯光画显示
• ✅TYP-C充供电和锂电池供电自动切换
• ✅可磁吸安装

• 本设计采用PT2023触控芯片，单触控双输出LED调光调色温。支持单通道触摸输入和双路PWM输出。待机电流约6uA@VDD=5V&CMOD=10nF 。工作电压范围：2.4~5.5V。

• 本设计采用SY7200A升压型LED恒流驱动方案，输入电压2.8V~30V，输出电压30V（MAX@LED开路）。支持PWM调光。

• 本设计采用IP2312充电芯片， 5V输入，最大充电电流3A，可通过外部电阻设置充电电流。

• 本设计采用IP3005锂电池保护芯片，采用了精确的电压判断电路，让过充电压，过充恢复电压，过放电压，过放恢复电压的检测精度达到±50mV。

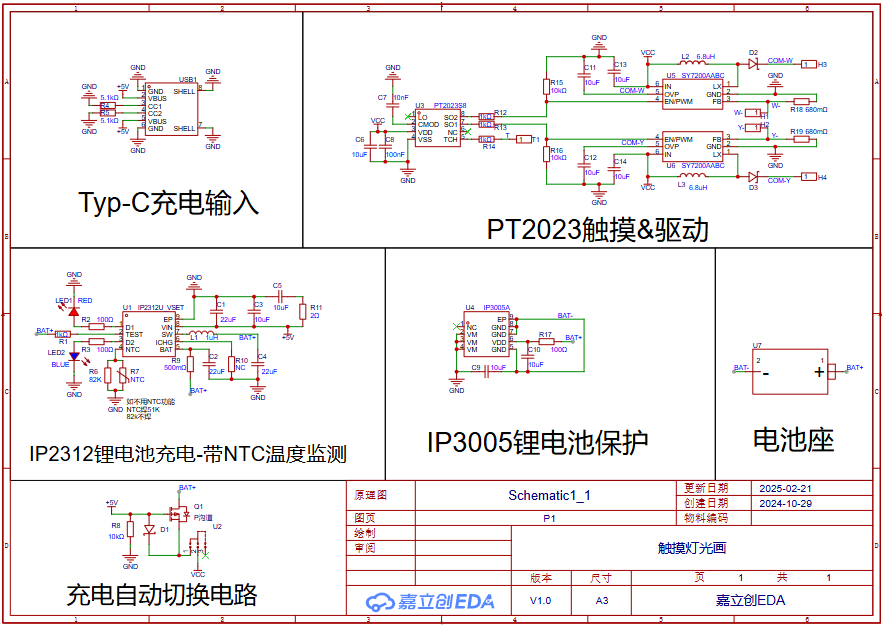

本项目电路由以下部分组成：PT2023触摸开关&驱动部分、电源充电部分、锂电池保护部分、供电自动切换部分、LED灯组部分。

1. PT2023触摸开关电路： - 触摸开关效果：PT2023 是一款电容式触摸控制 ASIC，在关灯状态，短按触摸铜柱（触摸持续时间小于 550ms），实现开灯功能，再一次触摸该按键，实现下图模式的切换，如此循环。

graph LR
白灭黄灭 --> 白亮黄灭--> 白灭黄亮--> 白亮黄亮--> 白灭黄灭

• 长按触摸效果：（触摸持续时间大于 550ms）时，可实现当前模式下灯光无级亮度调节。一次长按触摸，灯光亮度逐渐增加，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过 3 秒钟，则灯光亮度达到最大亮度后不再变化；再一次长按触摸，灯光亮度逐渐降低，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过 3 秒钟，则灯光亮度达到最小亮度后不再变化，灯光的调节范围5%-100%，如此循环。
• 带亮度和色温记忆功能，在电源不断电的情况下，每次短按触摸关灯时的色温和亮度会被记忆，下次点击触摸开灯时会停在记忆的亮度。
• 当介质材料及厚度等差异较大时，可通过调整CMOD与GND之间的Cm电容来调节触摸灵敏度。电容容值越大，灵敏度越高；电容容值越小，灵敏度越低。以下数据仅供参考，具体以实际为准。

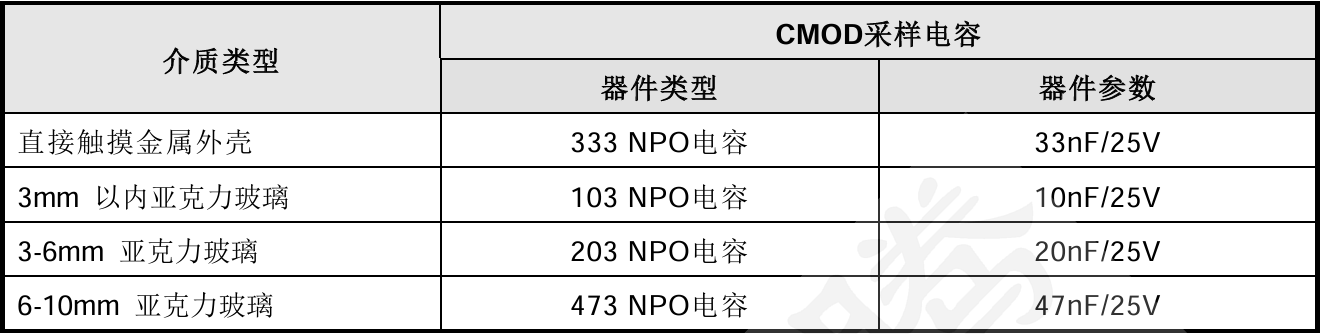

  -----采样电容参考表：


2. SY7200A驱动电路：（-----(｢･ω･)｢嘿！点击获取芝士---参考电路：升压型LED恒流驱动）

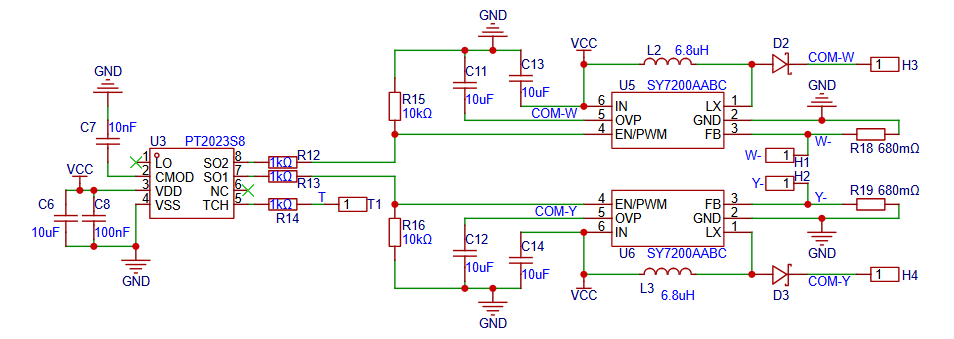

• 通过在 FB 和 GND 之间连接一个电阻 R 来编程输出电流：IOUT = 0.2V/R1=0.2/0.68=0.294A，（本项目选用680mΩ电阻，单路输出电流0.294A）。

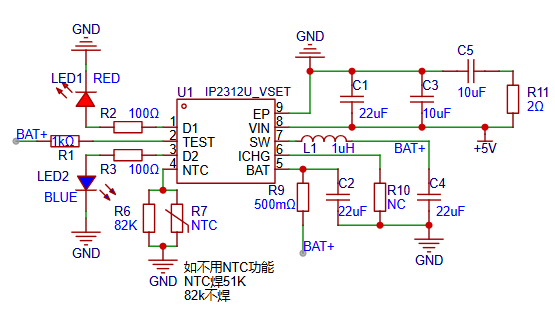

• IP2312U_VSET芯片可以通过设置芯片6脚（ICHG）的电阻来设置充电电流 ，RICHG 最大值170K，对应最小充电电流0.8A；RICHG 大于170K后，会认为没有接电阻（NC）充电电流恢复为默认值2.1A；（本项目不接电阻，使用2.1A充电）。

• IP2312U_VSET 可以通过在芯片1脚（D1）上并联接入不同阻值电阻，来选择电池的充满电压（本项目使用的21700锂电池充电截止电压为 4.2±0.05V，电阻不接（NC），设置充满电压为4.2V）
  -----截止电压典型设置表：

RVSET	电池类型
NC（不接）	4.2V
43K	4.3V
75K	4.35V
100K	4.4V

• IP2312U_VSET芯片 1脚D1 和 3脚D2 为LED充电指示灯输出，充电过程中D1输出高电平接红灯，充满后D2输出高电平接蓝灯。

• IP3005 采用了精确的电压判断电路，让过充电压，过充恢复电压，过放电压，过放恢复电压的检测精度达到±50mV。通过监控内置功率MOSFET的电流，使得充电过流、放电过流的阈值达到±5%精度，并且不随电池电压变化而改变。

• 当一个项目中同时有电池（3.7V~4.2V）与供电接口（5V）时，同时接入会有电源倒灌的风险。一般会在项目中加入一个电源切换电路，当供电接口没有接入时，电池给系统供电，当供电接口接入时，电池不再供电。

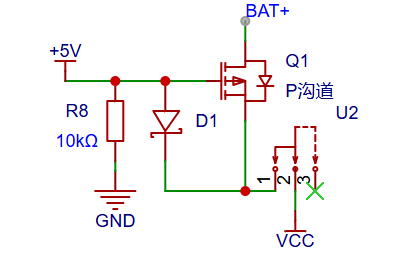

• 使用二极管、Pmos、电阻组成电源切换电路：当使用电池供电时，由于R8电阻的接地下拉使得栅极VG电位接近于0V，VGS < VTH，PMOS 导通，电流从 漏极 D 流向 源极 S 。当接入TYP-C的5V电源时，栅极VG电位接近于5V，VGS > VTH,PMOS 截至，电池电流不能从 漏极 D 流向 源极 S，电池不放电，此时5V电源电流通过二极管D1流向开关处的VCC为系统供电。

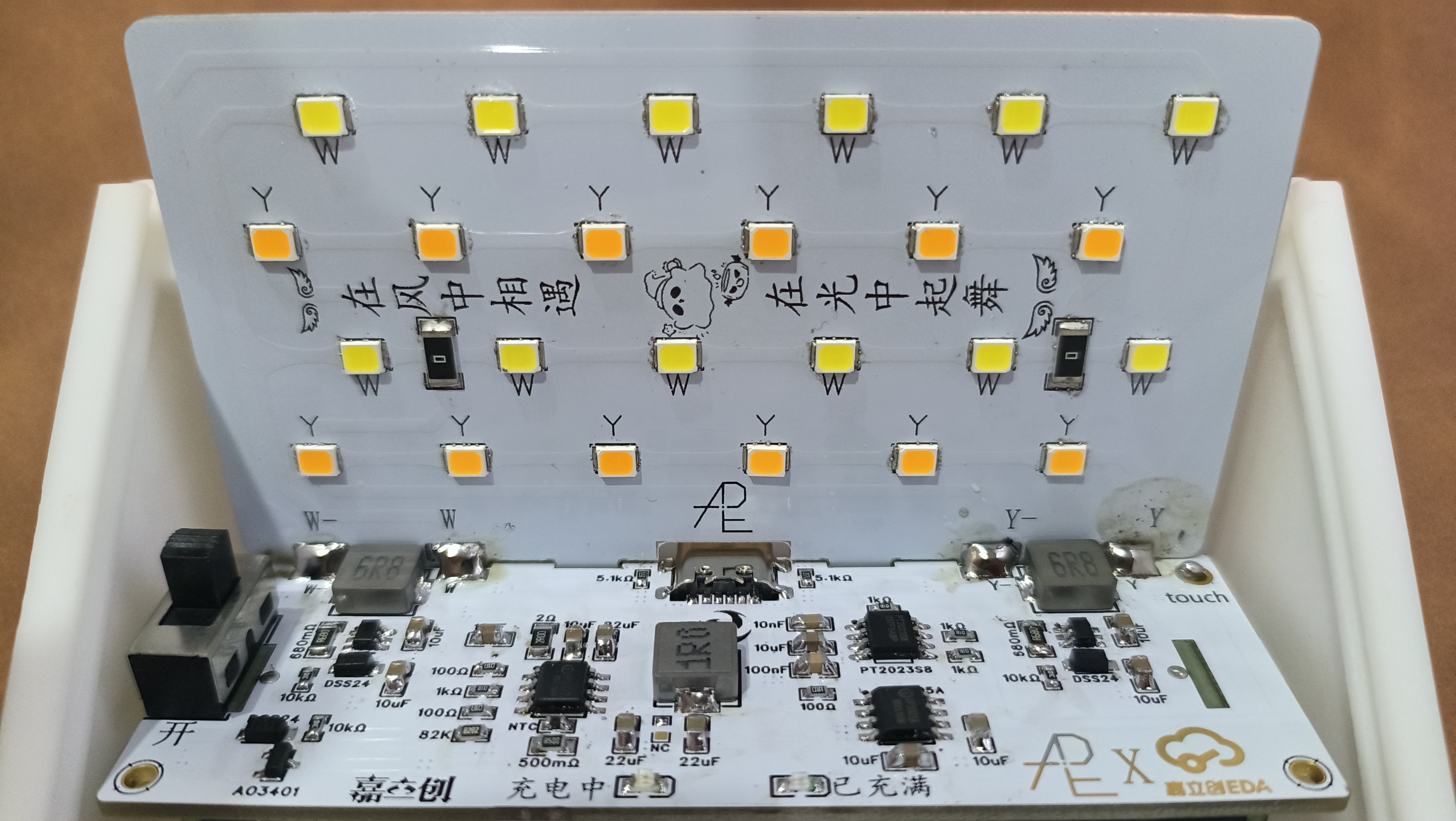

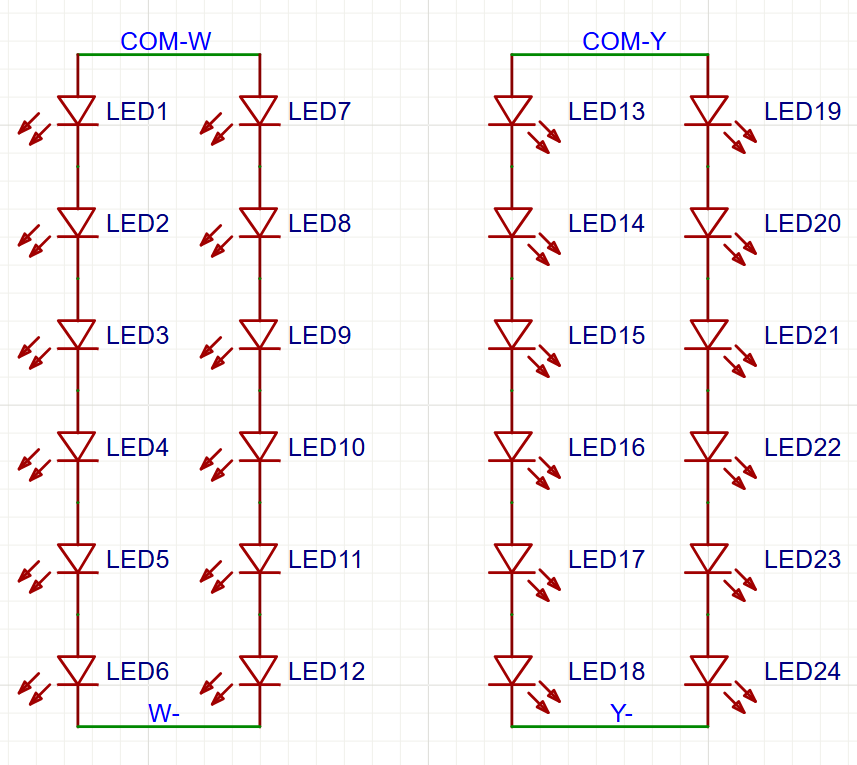

• 冷白色使用C210329、暖白色使用C210325 。该灯额定电流180mA，正向电压3.4V，功耗612mW 。采用两路6串2并的方式连接，单路额定电流360mA。

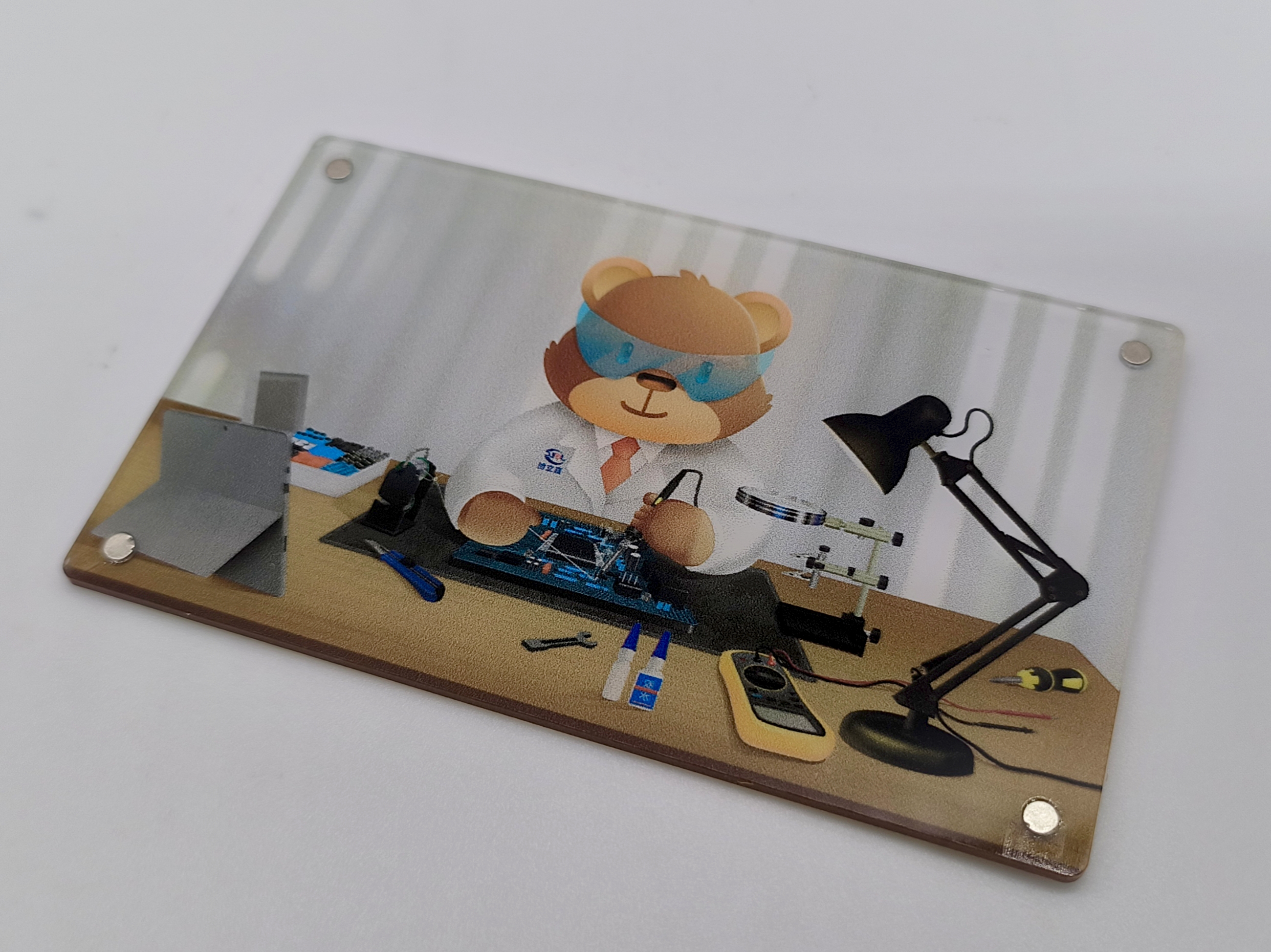

• 亚克力使用嘉立创面板打印，点击下方通道直达，领券中心优惠券不定期放送。
  立创商城 面板打印

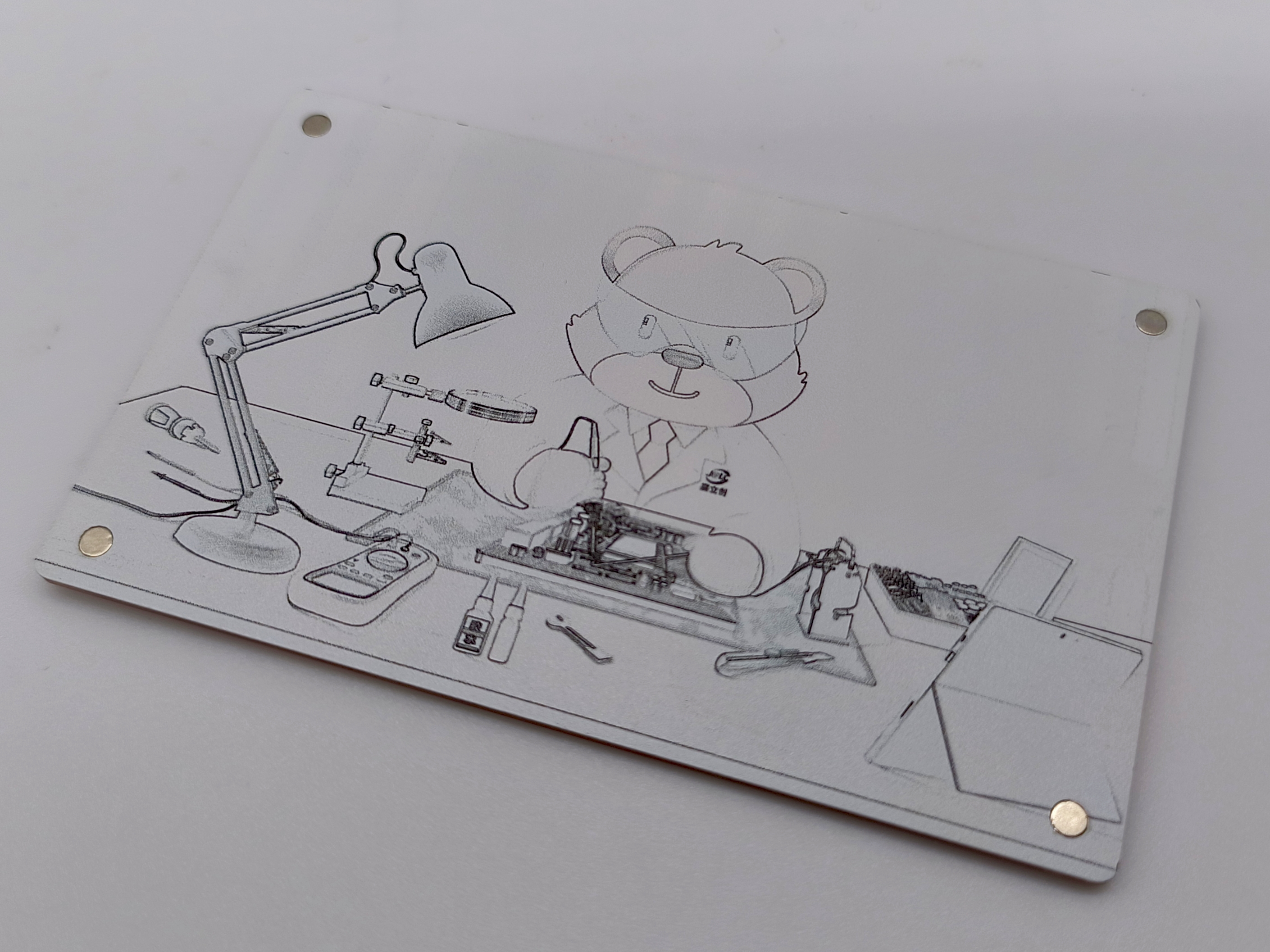

  下单时选择透明亚克力双面印，厚度1.5mm，
  备注灯光画配置：底层打印
  第一层先印黑白线稿 透明度0%，
  第二层白底遮盖 透明度20%，
  第三层彩图 透明度0%

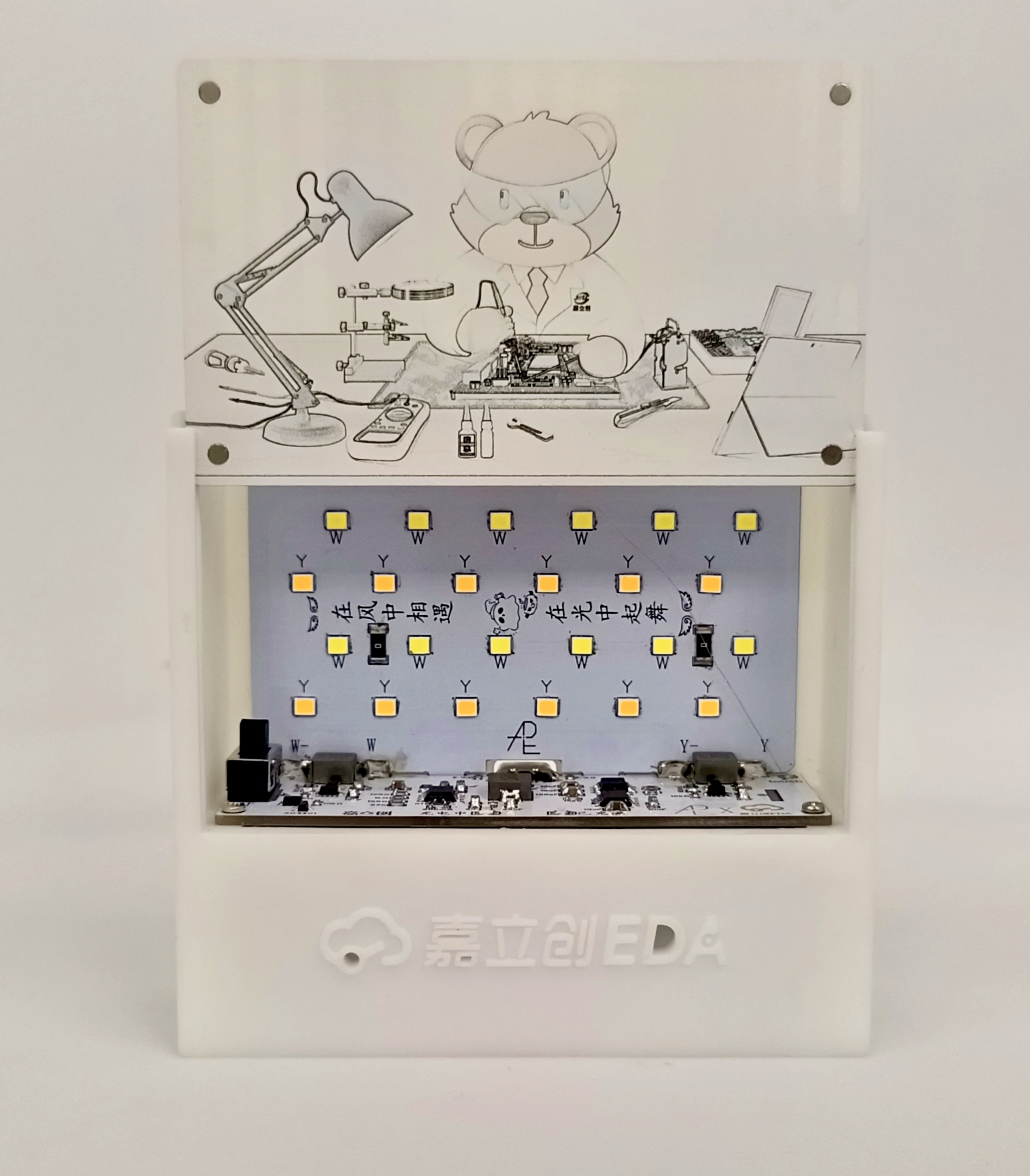

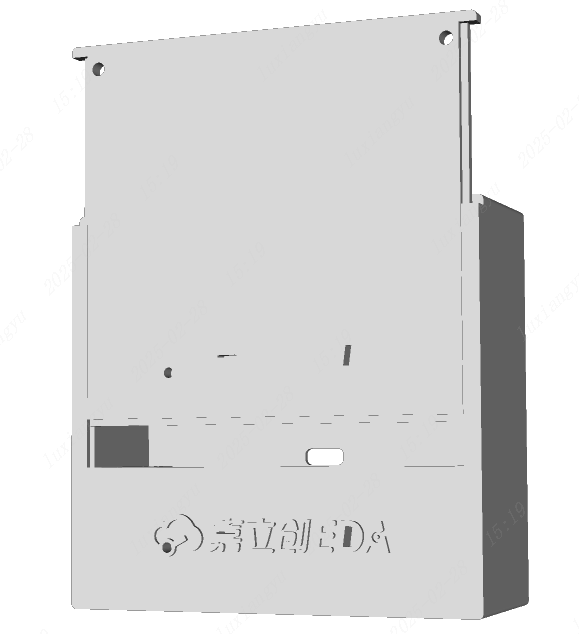

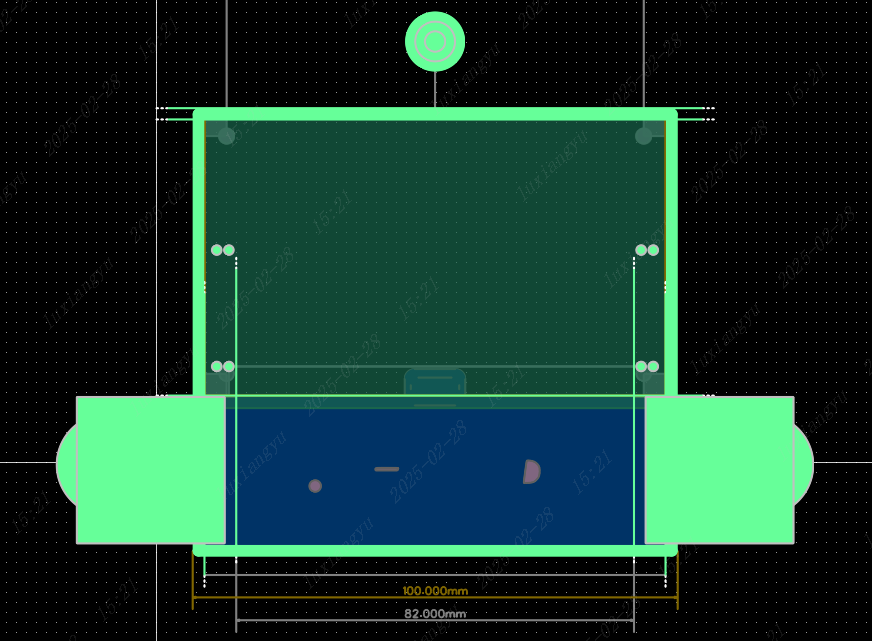

该项目外壳设计使用嘉立创EDA专业版进行建模，仔细探究本项目外壳设计思路你会发现嘉立创EDA专业版3D外壳设计也有无限可能！！！

下面插播一条广告*.。(๑･∀･๑)*.。 好消息+好消息，嘉立创3D打样免费啦！！！+全国包邮！！！快来点击下方链接通道领券吧：

-嘉立创免费打样🎆

嘉立创免费PCB打样 嘉立创免费3D打样

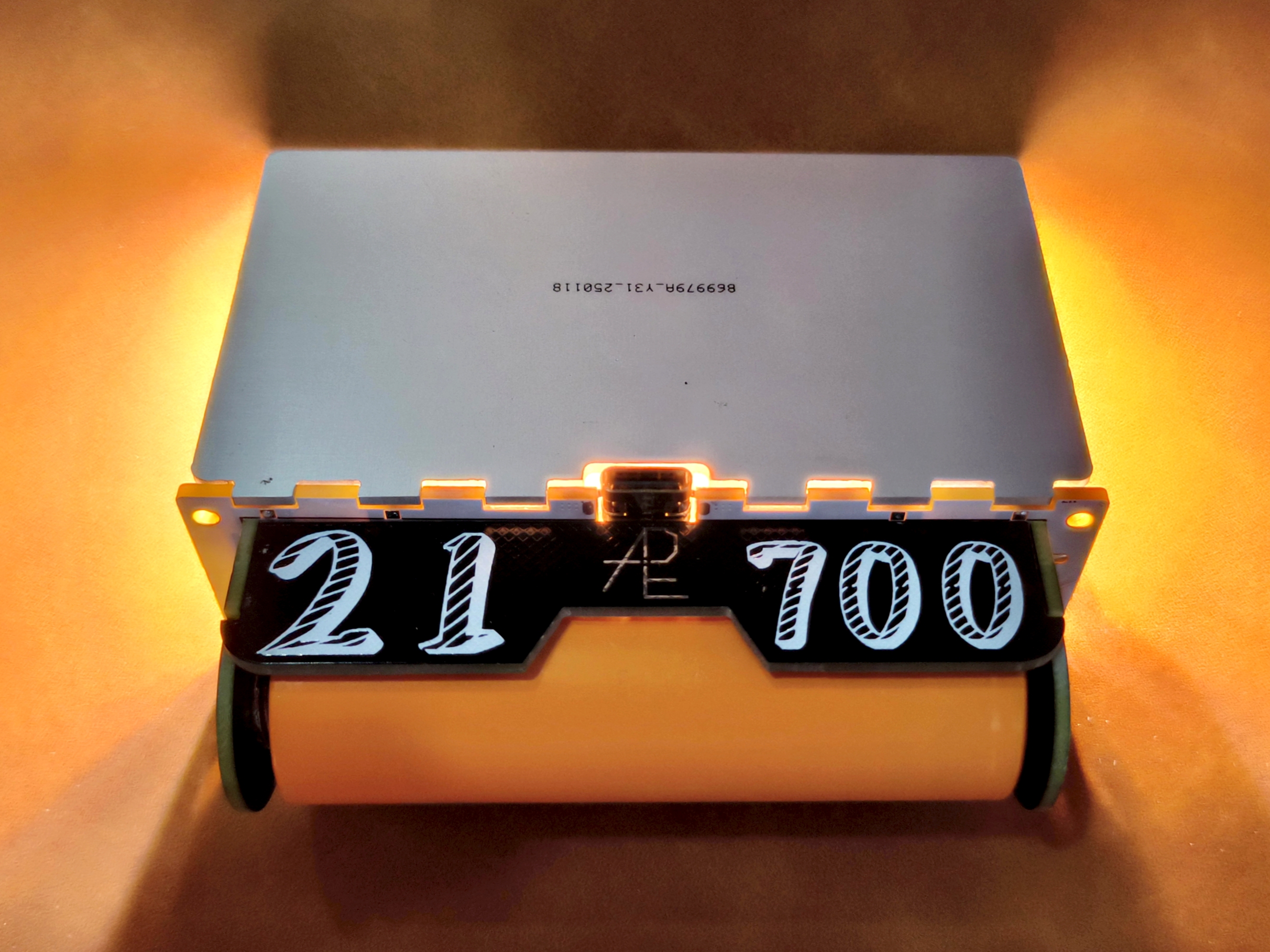

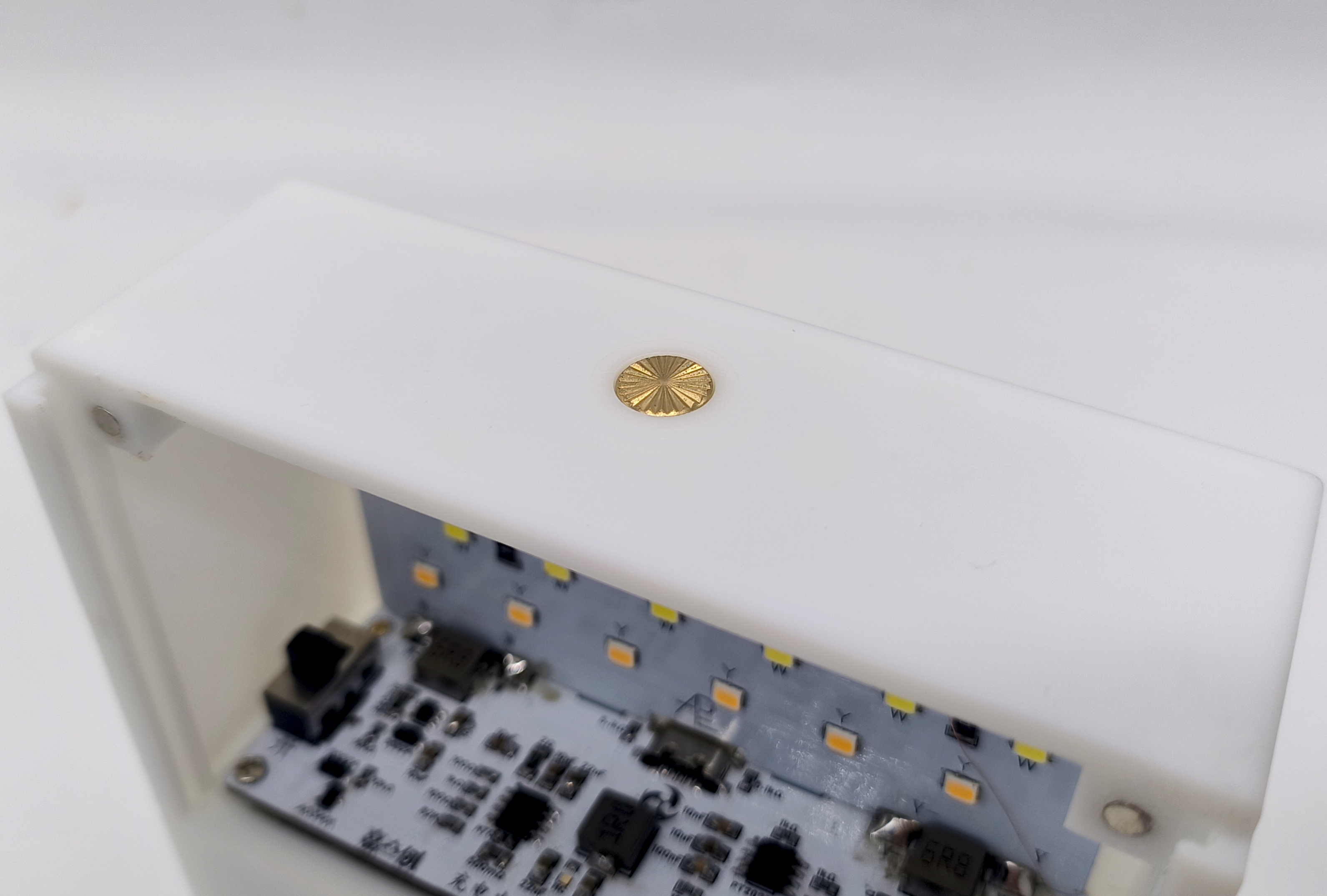

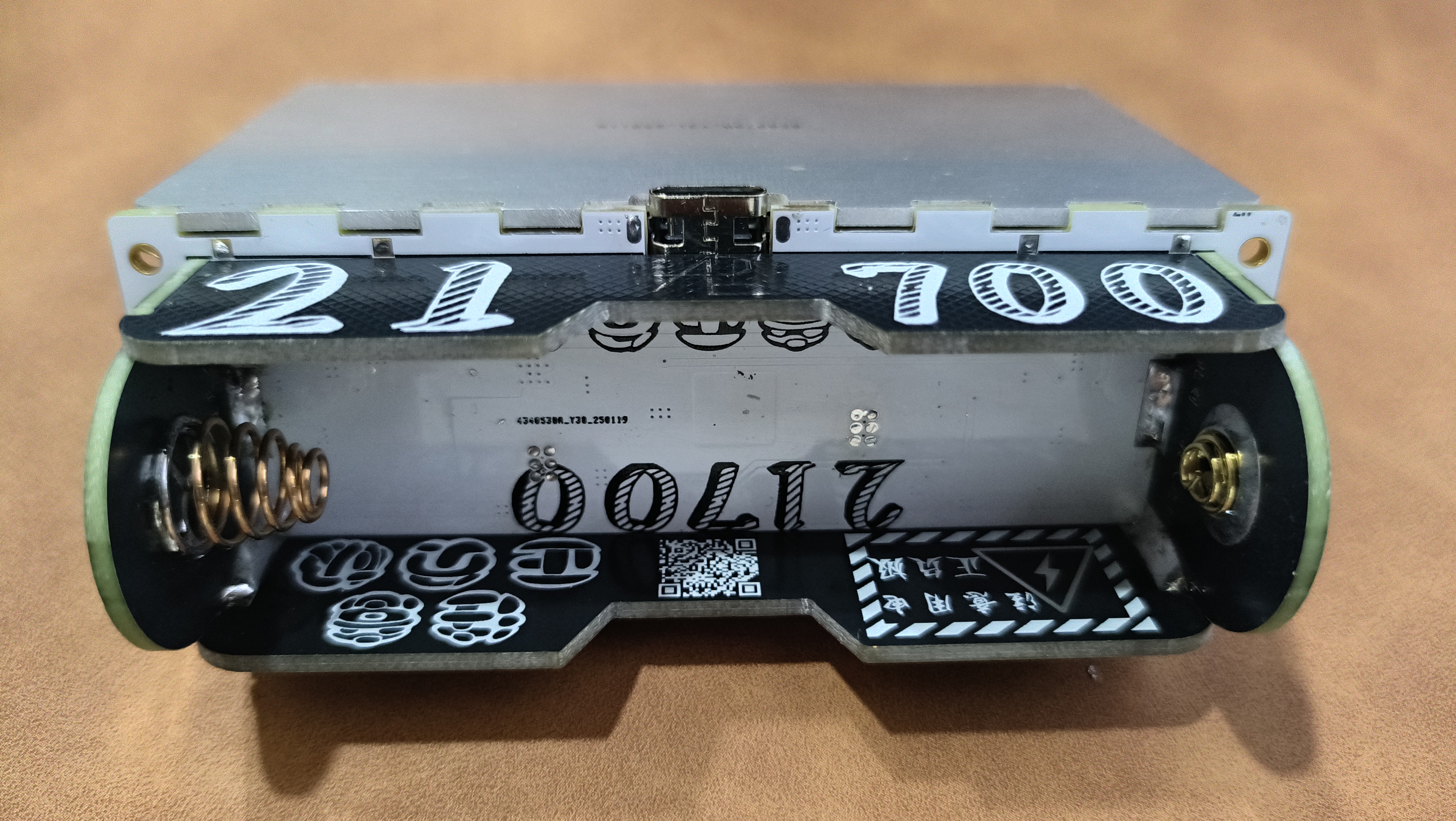

注意事项：组装时请先把主控和电池放入3D外壳底部后再把主控板和灯板焊接到一起，下面这张图片是塞不进去3D外壳的。
