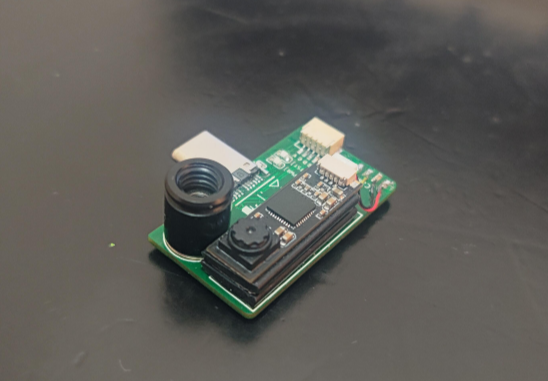

灵瞳-热成像仪（六层板）

视频演示

https://www.bilibili.com/video/BV1rL411t756/

• 暂时正在研发设备代码！！！有兴趣的小伙伴可以加我vx:dhhshl0001(征求意见）！！！
  日志：

• 2025/12/25 调整原理图大小，增加悬空标识
• 2026/1/2 减小板子大小，增加覆铜区域，增加2个去耦电容
• 2026/1/3 更改ESP32的封装，调整元器件位置
• 2026/1/9 铜箔层增至6层(2信号+2内电），调整元器件位置

一、设备应用方法

1. 工业设备诊断应用

• 电路板热分析：将设备对准运行中的电路板，通过热成像画面快速定位发热异常元器件，结合精确温度读数判断故障风险。

• 电机设备监测：定期扫描电机外壳温度分布，建立设备正常运行温度基线，出现温度异常时自动告警。

• 配电箱检查：非接触式检测配电箱内接线端子和开关温度，确保用电安全。

2. 建筑节能评估应用

• 外墙保温检测：在冬季室内外温差较大时，扫描建筑外墙热分布，快速识别保温缺陷位置。

• 门窗密封检查：通过温度差异显示，发现门窗密封不严导致的能量流失问题。

• 地暖系统检查：监测地暖管道温度分布均匀性，优化供暖效果。

3. 农业环境监测应用

• 温室温度管理：多点监测温室内部温度分布，配合湿度数据优化通风和灌溉策略。

• 畜禽健康监测：通过体温监测及时发现异常个体，预防疾病传播。

• 粮食储存监控：定期检测粮堆表面温度，预防霉变和发酵。

4. 科研实验应用

• 化学反应监测：实时记录反应过程中的温度变化，捕捉瞬态热现象。

• 生物样本观察：无接触监测培养皿、实验动物等生物样本的温度特性。

• 材料研究：分析不同材料的热传导性能，评估隔热材料效果。

二、现场操作流程

1. 快速启动

• 连接Type-C电源或内置电池

• 设备自动初始化，3秒内显示实时热成像画面

• 默认进入智能追踪模式，自动锁定画面最热点

2. 检测执行

• 保持设备与检测目标距离0.5-3米

• 缓慢平移设备进行区域扫描

• 观察RGB灯环颜色变化：蓝色（低温）→绿色（正常）→红色（高温）

3. 数据分析

• 按下模式切换键，循环选择：全范围显示→局部增强→数据叠加

• 使用功能键标记异常温度点

• 自动保存带时间戳的温度数据包

4. 报告生成

• 通过USB连接电脑导出检测数据

• 使用配套软件生成温度分布报告

• 对比历史数据，分析温度变化趋势

三、典型应用场景操作指南

电气巡检应用

1. 设定温度报警阈值为60℃

2. 按顺序扫描配电柜内各连接点

3. 发现超温点时设备自动声光报警

4. 保存异常点图像和数据，生成巡检报告

建筑检测应用

1. 选择"建筑模式"，开启动态范围压缩

2. 在室内外温差大于10℃时进行检测

3. 重点扫描墙角、窗口、屋顶等易散热部位

4. 标记保温缺陷区域，测量温度差异

医疗筛查应用

1. 设置人体正常温度范围（36-37.5℃）

2. 在公共场所进行快速体温筛查

3. 发现体温异常个体自动记录并报警

4. 保护隐私的同时完成群体健康监测

四、数据应用价值

1. 预防性维护
通过建立设备温度运行档案，在温度异常初期发现潜在故障，避免设备突然停机造成的损失。

2. 能效优化
识别建筑能量流失点，为节能改造提供数据支持，平均可降低能耗15-25%。

3. 质量管控
在生产过程中监控产品温度特性，确保产品质量一致性，减少不良品率。

4. 安全预警
在火灾隐患、电气故障等危险发生前及时预警，保障人员财产安全。

5. 科研数据
为各领域科学研究提供精确的温度场数据，支持学术研究和产品开发。

本设备将先进的热成像技术与实用的环境监测功能相结合，通过简单直观的操作界面，让专业级的环境感知能力惠及各个行业领域，真正实现了"科技服务于应用"的设计理念。
