标准版全志v3s游戏机 -0603版本

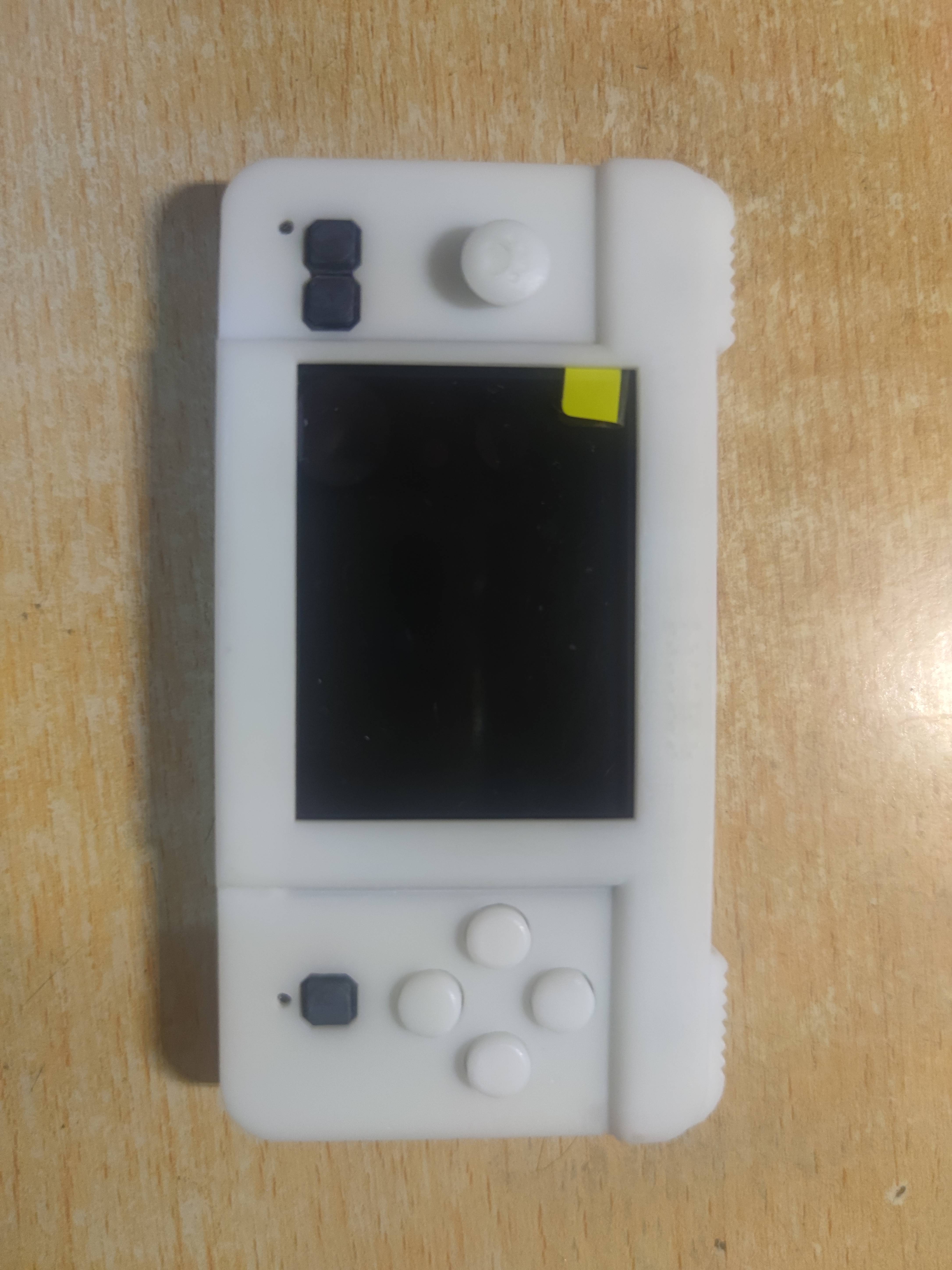

简介：基于mlpzaq9998修改的横版V3S掌机，改变电阻电容封装为0603，TF卡位置以便适配外壳

开源协议: GPL 3.0

创建时间： 2022-11-15 22:26:51

更新时间： 2023-03-22 19:30:58

描述

根据mlpzaq9998大佬的横版掌机（链接：全志V3S游戏机-低成本）修改而来，主要有以下改动：

改变电阻电容封装为0603，TF卡位置以便适配外壳，

删除了R9和没有用的两个电阻以及CARD2

有不清楚的，欢迎加群讨论：139642475

设计图

原理图

（ 1 / ）

PCB

（ 1 / ）

未生成预览图，请在编辑器重新保存一次

BOM

ID	Designator	Footprint	Quantity
1	C1,C2,C3,C4,C10,C22,C24,C25,C27,C28,C32,C36,C41,C44,C45,C46,C47,C48,C49,C50,C51,C55,C61,C65,C71,C76,C77,C80,C82,C85	C0603	30
2	C5,C8,C11,C16,C17,C23,C26,C30,C31,C34,C37,C39,C53,C54,C57,C58,C60,C68,C69,C70,C73,C74,C75,C78,C79	C0603	25
3	C6,C7,C18,C19,C20,C21,C35,C40,C56,C62,C64,C66,C67,C72,C81,C84	C0603	16
4	C9,C29,C43	C0603	3
5	C12,C13	C0603	2
6	C14,C15	C0603	2
7	C33,C38,C52,C59,C63	C0603	5
8	C42,C83	C0603	2
9	CARD1	TF-SMD_XKTF-015-N	1
10	D30	LED0603-RD_BLUE	1
11	H1,H2,H3	HDR-TH_2P-P2.54-V-M-1	3
12	J1	MH3-1-0.05	1
13	L1,L7	IND-SMD_L2.5-W2.0	2
14	L3,L4,L5	IND-SMD_L2.5-W2.0_YXNAQ2520XX	3
15	LCD2	ILI9341-2.4SPI	1
16	Q2	SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR	1
17	R1,R10,R13,R26	R0603	4
18	R2,R19,R23	R0603	3
19	R3,R5,R18	R0603	3
20	R6,R20,R22,R27	R0603	4
21	R7	R0603	1
22	R8	R0603	1
23	R9,R24	R0603	2
24	R11	R0603	1
25	R12	R0603	1
26	R14,R16,R25,R28	R0603	4
27	R15,R17,R29	R0603	3
28	R21	R0603	1
29	SW1	SW-SMD_TM-4175-B-X	1
30	SW2,SW3,SW8,SW9,SW10	SW-SMD_L6.0-W6.0-P6.00-LS6.6	5
31	SW4,SW5,SW6,SW7	SW-SMD_4P-L4.2-W3.2-P2.15-LS5.2	4
32	TP1	SMD-1	1
33	TP2	SMD-1	1
34	TP3	SMD-1	1
35	TP4	SMD-1	1
36	U1	QFN24	1
37	U2	QFN-48_L6.0-W6.0-P0.40-TL-EP3.8	1
38	U4	SOT23-5	1
39	U5	ELQFP-128	1
40	U7	SOIC-16_L9.9-W3.9-P1.27-LS6.0-BL	1
41	USB1	USB-C-SMD_TYPEC-304-BCP16	1
42	X1	CRYSTAL-SMD_4P-L3.2-W2.5-BL	1
43	X2	FC-135R_L3.2-W1.5	1

展开

工程视频/附件

序号	文件名称	下载次数
1	VID_20221115_222242.mp4	289
2	VID_20221115_223322.mp4	187
