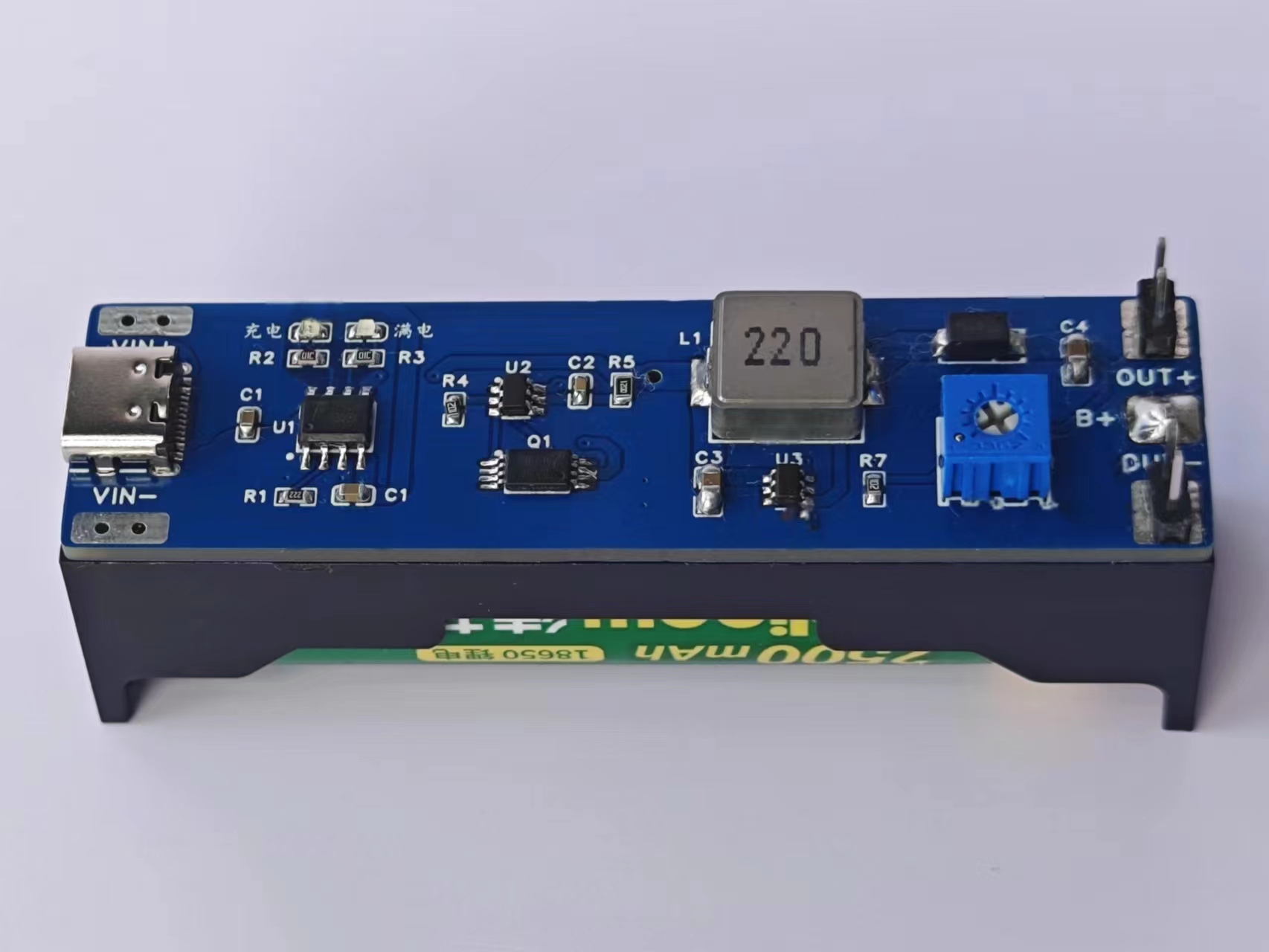

type-c及其旁边的 VIN+ VIN- 为电源输入端，接入5V输入电压，B+接锂电池正板,B-接锂电池负极。OUT+、OUT-输出接负载。蓝灯亮起、红灯快速闪烁，表明有电源接入，接入电池后只有红灯亮，红灯常亮，说明在充电。充满电后蓝灯、蓝灯亮起。当输入端有电源时，从电源输入端获得电流，如果没有接电源，从电池获得电流，电池电压低于2.4V时，自动关闭输出。

注意事项
第一次接入电池时，可能无电压输出，需要在电源输入端上电激活保护电路。当使用手机充电器供电时，必须要能输出1A以上，否则可能会不能正常充电。

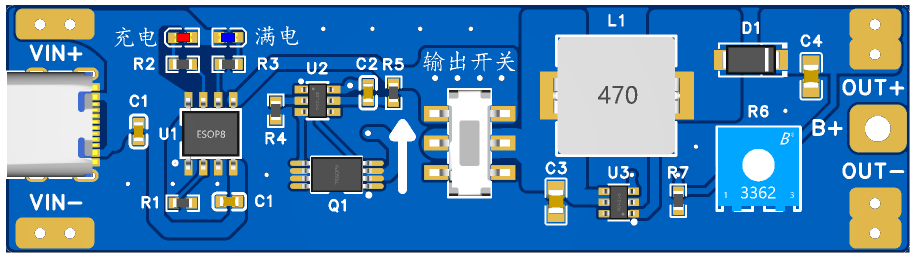

老版本（不带开关）

设计图

未生成预览图，请在编辑器重新保存一次

BOM

暂无BOM

3D模型

序号	文件名称	下载次数
暂无数据

附件

序号	文件名称	下载次数
暂无数据

克隆工程

添加到专辑

侵权投诉

工程成员

dddaaaa

知识产权声明&复刻说明

本项目为开源硬件项目，其相关的知识产权归创作者所有。创作者在本平台上传该硬件项目仅供平台用户用于学习交流及研究，不包括任何商业性使用，请勿用于商业售卖或其他盈利性的用途；如您认为本项目涉嫌侵犯了您的相关权益，请点击上方“侵权投诉”按钮，我们将按照嘉立创《侵权投诉与申诉规则》进行处理。

请在进行项目复刻时自行验证电路的可行性，并自行辨别该项目是否对您适用。您对复刻项目的任何后果负责，无论何种情况，本平台将不对您在复刻项目时，遇到的任何因开源项目电路设计问题所导致的直接、间接等损害负责。

在登录或注册后才可以进行评论操作

全部评论（1）

按时间排序|按热度排序

粉丝0|获赞0

单节锂电池充放电稳压模块

工程标签

简介

该模块带充电保护，防止电池过充和过放，并且自动控制充电电流，type-c 接口，保留有输入焊接点。

开源协议

Public Domain

描述

设计图

BOM

3D模型

附件

工程成员

dddaaaa

知识产权声明&复刻说明

评论

底部导航
