标准版 涂卡尺

简介:包含3种不同形态的涂卡尺类型,也可以自由修改。

开源协议: BSD

发布时间:2022-06-05 11:13:52
  • 56
  • 0
  • 0
描述

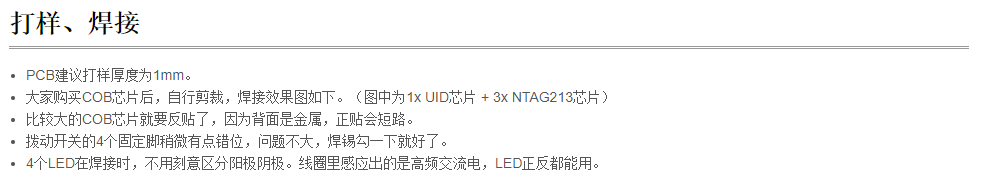

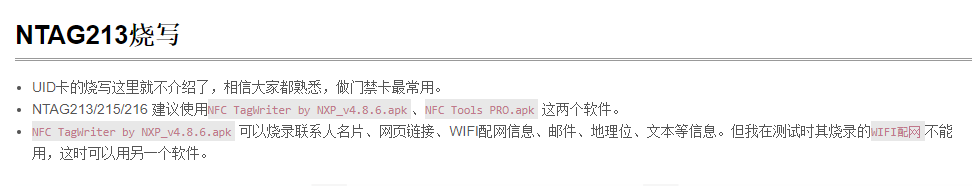

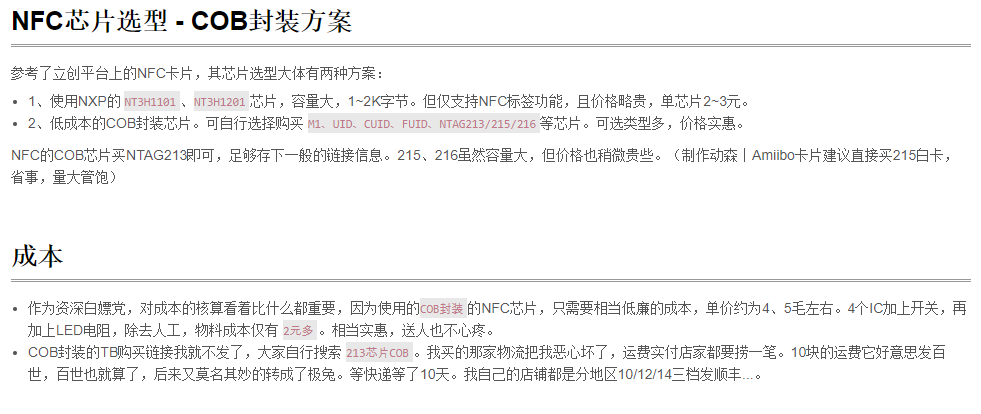

这其中包含三种涂卡尺类型,第一个是标准版,照着网上售卖的涂卡尺直接绘画的,大小基本相同,第二个是在基础版上加工后的免费版,这一版主要是涵盖了大部分内容,也可以带入考场,或许可能需要进行些许的修改,第三把就完全脱离涂卡尺的范畴了,属于是一个4in1的NFC卡片,我会具体阐述,并注意,所有这些板子最好为1毫米厚度。

这里有个点,我不确定我改完后的能不能用,因为我用到的灯型号不同,但我也试验过,不贴灯,一坨锡干上去也可以

顺带提一嘴,蓝色的板材是真的好看。

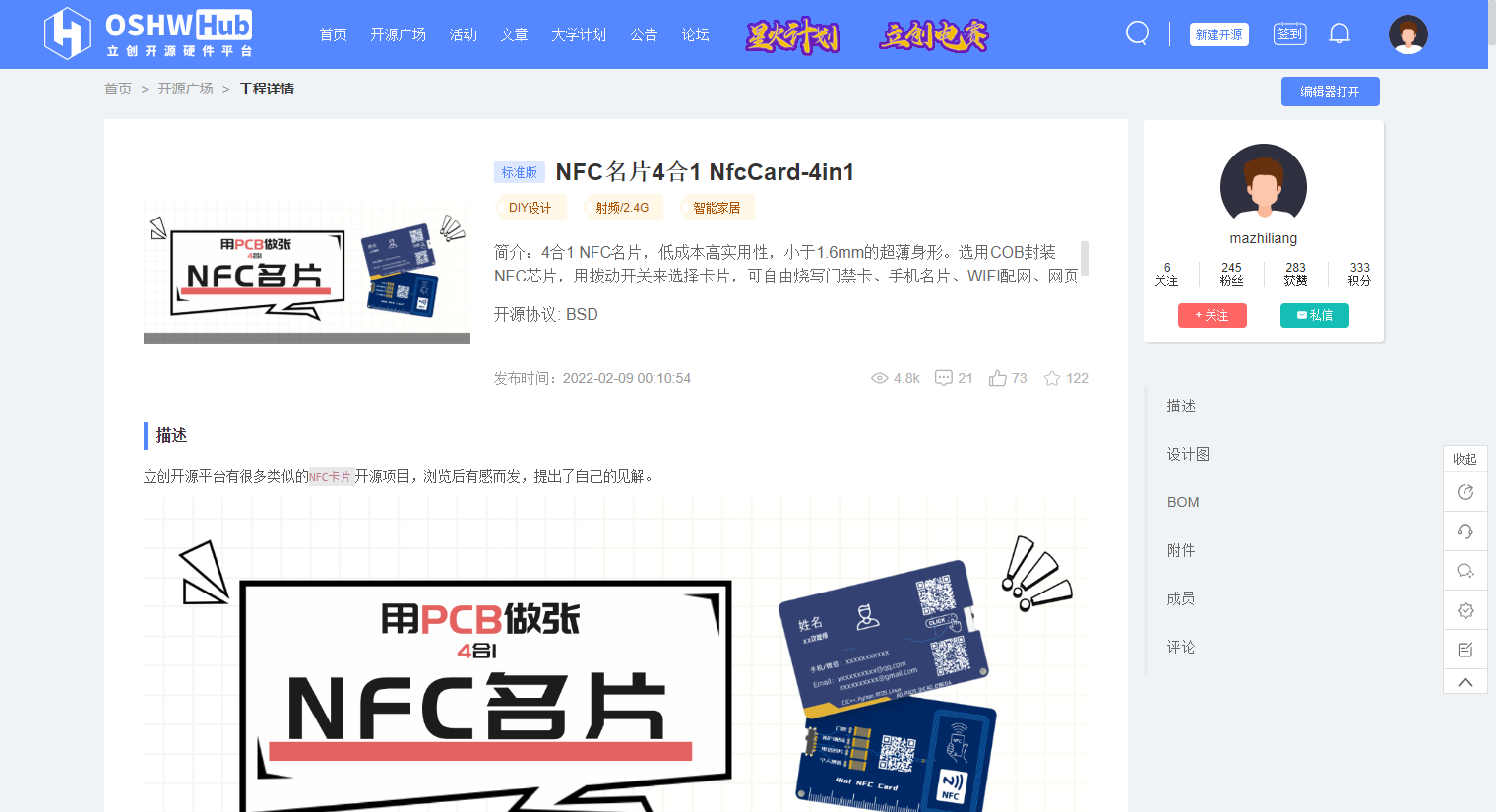

我就是参考这位作者的PCB自己改编的第三个,这里说明一下,也希望出现更多像这样的优质创作者



最后加一个链接,这是雨林工作室的GitHub仓库,没事可以一看看(GitHub服务器不会是土豆服务器吧,为啥没有自己的服务器呢,因为穷)

                                ”雨林工作室GitHub仓库“



关于价格:第一个现在价格是20块工程费+10块左右板费

                  第二个现在价格是每月免费两次,两次之后每次20

                  第三个现在价格是每月免费两次,两次之后每次20







制作人:德不孤必有邻ll
