简介

修改已有结界兽工程,使其能满足嘉立创沉金打板要求,并复刻

简介:修改已有结界兽工程,使其能满足嘉立创沉金打板要求,并复刻
复刻成本:0

开源协议

GPL 3.0

创建时间:2025-03-04 15:32:01更新时间:2025-03-05 09:15:31

描述

本工程源自 想退休的小范碗大神的工程:源地址。

在原工程基础上做如下修改:

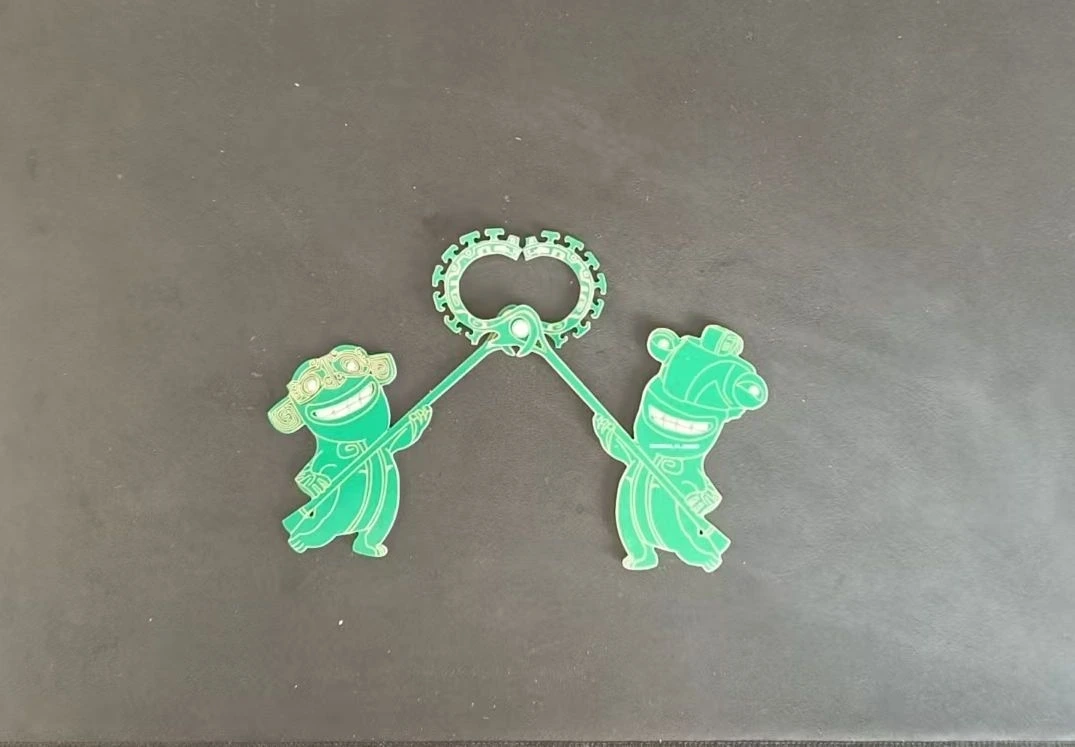

1.增加右侧结界兽形象

2.成片的沉金区域改为线条,并删除非展示面的沉金区域,满足沉金面积要求

3.修改板框层与阻焊层线条。

打板注意:

1.两个文件分别打板

2.打板前先领沉金券券,每月一张,可以找朋友注册账号,可能需要答题。

3.每个劵各打一张板。

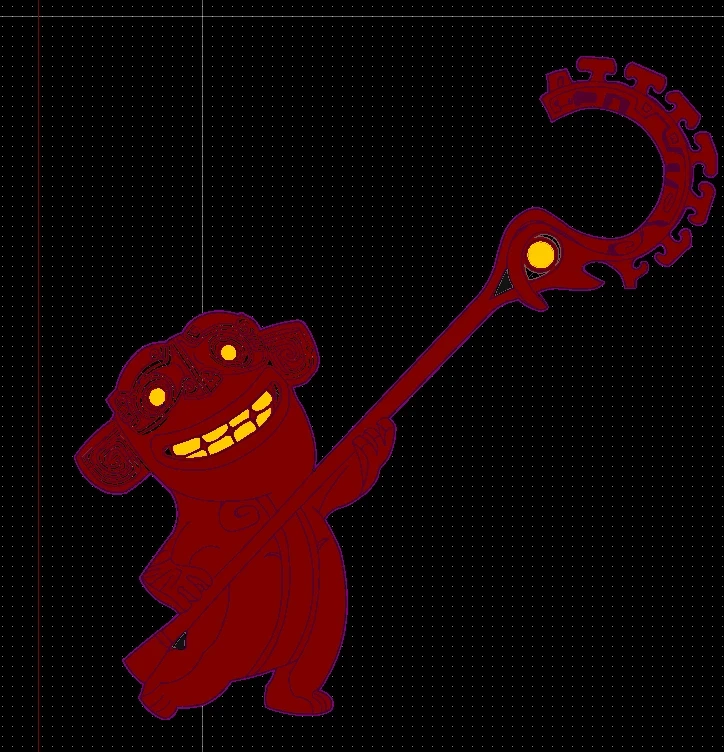

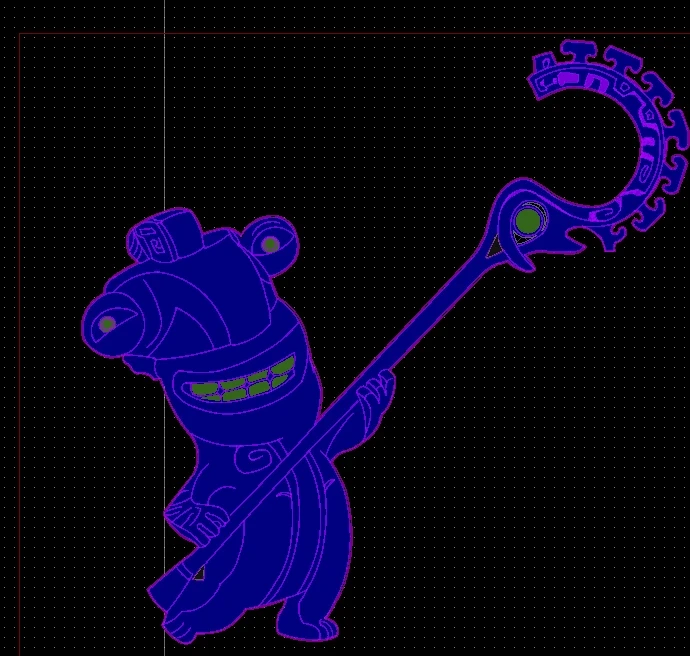

4.工程图中,轮廓大体上是一样的,朝向也是一样的。只不过左侧文件沉金在顶层,右侧文件沉金在底层。

感兴趣的同学可以自行发挥。

设计图

未生成预览图,请在编辑器重新保存一次

BOM

暂无BOM

3D模型

序号文件名称下载次数
暂无数据

附件

序号文件名称下载次数
1
Gerber_结界兽-右_2025-03-05.zip
385
2
Gerber_结界兽-左_2025-03-05.zip
365
