雷蛇黑寡妇V3 pro razer-blackwidow-v3-pro
4.9k
0
0
14
简介
雷蛇黑寡妇V3 pro大板原理图，包含旋钮定义，未测量媒体小板部分RGB
简介：雷蛇黑寡妇V3 pro大板原理图，包含旋钮定义，未测量媒体小板部分RGB开源协议
：GPL 3.0
创建时间：2023-04-21 10:39:11更新时间：2023-07-03 11:28:33
描述
全是拿万用表打出来的，如果有错误的地方，欢迎留言交流。矩阵可以对照原理图看，原理图可能会有个别错误。

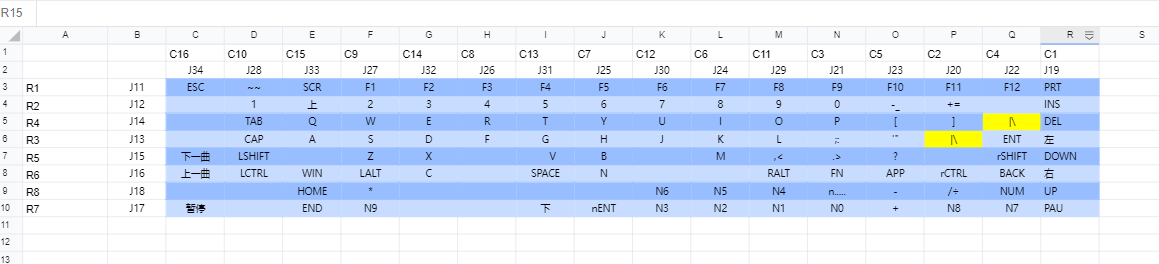

首先是按键矩阵，，应该不会出什么问题（嗯，应该）。黄色那个键是两个都是，画原理图时取一个就好。空置的键位多为日语韩语键盘按键，如要用到可以自行测量。

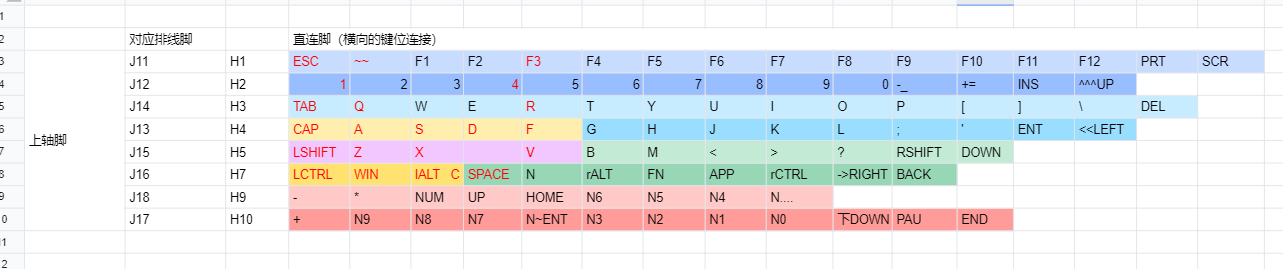

再来两张原始的记录对比参考
RGB矩阵
灯控部分电路参考IS31FL3733-QFLS4-TR芯片数据手册即可，按照电路打了小板，连上雷蛇主控之后能够控制RGB灯的
设计图
