标准版 【实物已验证】JLink&STLink SWD转JTAG转接板

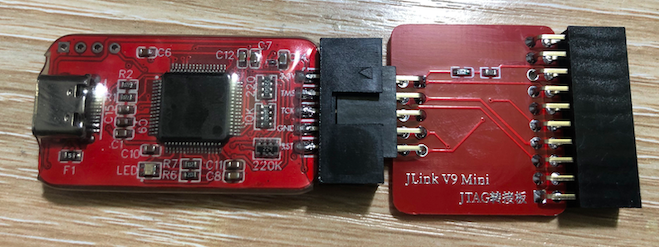

简介:这是一款基于JLink&STlink的SWD转JTAG接口的转接板
这是一款基于JLink&STlink的SWD转JTAG接口的转接板,请各位老铁一定要看清楚自己用的型号再打板,主要是看SWD的接口线序。
信号线错误问题不大,要是电源接错,可就搞大了了哦!
重要的事情说三遍:一定要注意检查自己的电源和信号线!一定要注意检查自己的电源和信号线!一定要注意检查自己的电源和信号线!
ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Manufacturer | BOM_Manufacturer Part | BOM_Supplier Part |
---|---|---|---|---|---|---|---|---|
1 | 220R-2*10P H=8.5MM Ytype Gold-plated black | H2,H4,H5,H8,H11,H10 | 2*10P | 6 | LCSC | Ckmtw | 220R-2*10P H=8.5MM Ytype Gold-plated black | C124406 |
2 | LED-0603_R | LED1,LED2,LED3,LED4,LED5,LED6 | LED0603_RED | 6 | LCSC | EVERLIGHT(台湾亿光) | 19-217/R6C-AL1M2VY/3T | C72044 |
3 | A2541HWR-2X5P | H1,H3,H7,H12 | 2*5P | 4 | LCSC | Changjiang Connectors | A2541HWR-2x5P | C239356 |
4 | A2541HWR-6P | H9 | 1*6P | 1 | LCSC | Changjiang Connectors | A2541HWR-6P | C225514 |
5 | 1K | R1,R2,R3,R4,R5,R6 | R0603 | 6 | LCSC | UniOhm | 0603WAF1001T5E | C21190 |
6 | A2541HWR-4P | H6 | 1*4P | 1 | LCSC | Changjiang Connectors | A2541HWR-4P | C225512 |
