四路PWM功率放大电路板
简介
PWM功率放大板,应用于PLC驱动信号增强
简介:PWM功率放大板,应用于PLC驱动信号增强开源协议
:GPL 3.0
(未经作者授权,禁止转载)描述
PWM功率放大板,应用于PLC驱动信号增强。采用多路光耦隔离,NMOS场效应管单路驱动。
选取的光耦隔离器是PC817系列,NMOS型号选取的是LR7843。

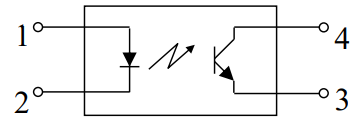

PC817光耦合器是由一个 GaAs 的发射管和一个 NPN 的晶体管组成。

光耦合器由作为 LED 的发射器和作为光敏元件的接收器组成。
当 LED 发出光并且光照射到光电传感器上时,光电传感器开始流动电流。在这个系统中,输入光与输出端的电流成正比。

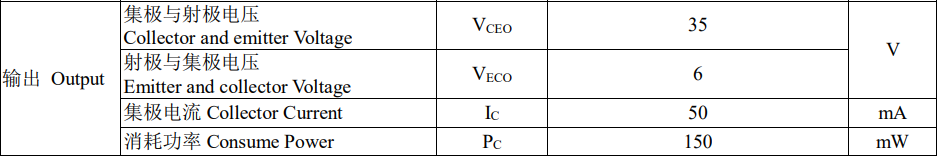

PC817光耦合器的参数

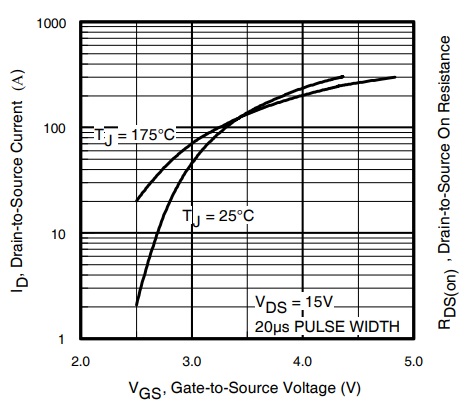

LR7843场效应管是一款高性能的 NMOS管,通常其最大电流可达100A至120A。
此外,其具备较低的导通电阻,有助于减少在导通状态下的能量损耗,提高整体效率。
其源漏电压(Vds)可达到30V,这使得LR7843能够在较高的电压下稳定工作。

在PWM放大驱动电路中,通过光耦合器进行电气隔离,在利用NMOS对PWM信号进行放大,
通过控制OUT端PWM的大小来控制NMOS管的导通程度,从而实现放大PWM信号的功能。其电路图如下所示:
