标准版 t12-858d-deepmodify
简介:基于红豆改版,增加了typec口;去掉了spi显示,改为i2c显示;更改了晶振布局。
开源协议: GPL 3.0
为了能使用usb资源,调整了大量io端口,

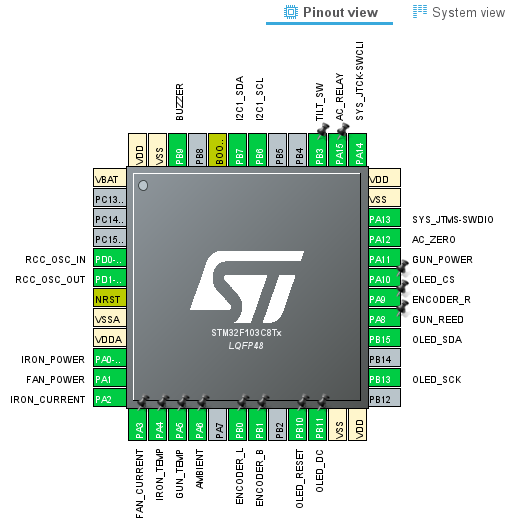

源端口如下图

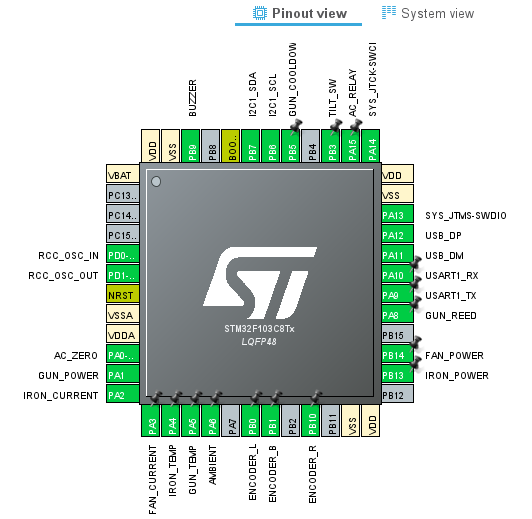

新端口如下图
ID | Name | Designator | Footprint | Quantity | BOM_Supplier |
---|---|---|---|---|---|
1 | AT24C32A | U4 | SO08-8S1 | 1 | LCSC |
2 | 18v | VD1,VD2 | DO-41_BD2.4-L4.7-P8.70-D0.9-FD | 2 | LCSC |
3 | FR107 | D1,D2 | SMA_FR107 | 2 | LCSC |
4 | IRF9540 | VT1,VT2 | IRF9540TP | 2 | LCSC |
5 | 100n | C8,C11,C12,C4,C1,C9,C10,C2 | C0805 | 8 | LCSC |
6 | 500k | R7,R9 | RES-ADJ-TH_3362P | 2 | LCSC |
7 | buzzer | BZ1 | BUZ-TH_BD12.0-P7.60-D0.6-FD | 1 | LCSC |
8 | MA04-1 | ENCODER1 | XH2.54 4P | 1 | LCSC |
9 | 2N2222 | VT3,VT5,VT4 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-TR | 3 | LCSC |
10 | 3.3k | R33,R32 | R0805 | 2 | LCSC |
11 | 10k | R8,R12,R24,R10,R13,R20,R38 | R0805 | 7 | LCSC |
12 | 470 | R11,R29,R27,R14 | R0805 | 4 | LCSC |
13 | 1k | R15,R28,R5,R31,R16,R25,R6,R26 | R0805 | 8 | LCSC |
14 | 3.3v | VD3 | SMA_FR107 | 1 | LCSC |
15 | 100k | R21,R30,R22,R18,R19,R36,R37 | R0805 | 7 | LCSC |
16 | 0.05, 1W | R17 | R2512 | 1 | LCSC |
17 | 100 | R3,R35,R4 | R0805 | 3 | LCSC |
18 | 15k | R1,R2 | R0805 | 2 | LCSC |
19 | IRON | JP1 | XH2.54-2 | 1 | LCSC |
20 | 4.7 1W | R23 | R2512 | 1 | LCSC |
21 | Amb+tilt | JP2 | XH2.54 4P | 1 | LCSC |
22 | 22R/1% | R43,R42 | R0805 | 2 | LCSC |
23 | 1.5k | R41 | R0805 | 1 | LCSC |
24 | AUX1 | P3 | XH2.54-2 | 1 | LCSC |
25 | XH2.54 3P | P1,P5 | XH2.54-3P | 2 | LCSC |
26 | 5.1K | R39,R40 | R0805 | 2 | LCSC |
27 | 10M | R34 | R0805 | 1 | LCSC |
28 | 470u | C5,C6 | CAP-D8.0XH10.5 | 2 | LCSC |
29 | B0505S-1WR2 | U8 | PWRM-TH_BXXXXS-1WR2 | 1 | LCSC |
30 | 220uf | C14 | CAP-SMD_BD8.0-L8.3-W8.3-FD | 1 | LCSC |
31 | 100uf | C13 | CAP-SMD_BD8.0-L8.3-W8.3-FD | 1 | LCSC |
32 | LM2596S-5.0 | U6 | TO-263-5_L10.6-W9.6-P1.70-LS15.9-BR | 1 | LCSC |
33 | Header-Male-2.54_1x5 | H1 | XH2.54 5P | 1 | LCSC |
34 | Header-Male-2.54_1x5 | P2 | HDR-TH_5P-P2.54-V-M | 1 | LCSC |
35 | X503220MSD2GC | X1 | OSC-SMD_L5.0-W3.2 | 1 | LCSC |
36 | SS54 | D3 | SMC_L7.1-W6.2-LS8.1-FD | 1 | LCSC |
37 | 22pf | C7,C3 | C0805 | 2 | LCSC |
38 | 33uH | L1 | IND-SMD_L12.0-W12.0 | 1 | LCSC |
39 | VH-2P | P4 | VH-2A | 1 | LCSC |
40 | REG1117-3.3 | U5 | SOT-223-4_L6.5-W3.5-P2.30-LS7.0-BR | 1 | LCSC |
41 | TYPE-C16PIN | USB1 | USB-C-SMD_TYPE-C16PIN | 1 | LCSC |
42 | STM32F103C8T6 | U1 | LQFP-48_7X7X05P | 1 | LCSC |
43 | AD823ARZ-R7 | U2 | SOIC-8_L4.9-W3.9-P1.27-LS6.0-BL | 1 | LCSC |
44 | LM358-SR | U3 | SOIC-8_L4.9-W3.9-P1.27-LS6.0-BL | 1 | LCSC |
