STC89C52RC最小系统板

你是否在为51单片机开发板很大，不好携带/内置而烦恼？这款使用STC89C52RC-LQFP44的51单片机最小系统板或许可以解决问题

40x40mm小巧玲珑的尺寸，可以很轻松放在小盒子里揣口袋里拿走，或者塞进标准86插座底盒做智能开关控制器实验

使用Type-C供电接口，手机充电器也能供电，免去另外配置电源烦恼

双功能下载串口VCC插针，可以输入5V电源，也可以输出5V电源（输出电源模式只需用Type-C供电即可），供电能力更高

采用双层放置贴片元器件设计，节约板子寸土寸金空间，直插排针可更好与常见传感器模块相连



科普

单片机最小系统并不是体积最小，而是用最少的元件组成的、可以使单片机正常工作的电路系统（虽然说这块板子也缩小了尺寸，但“最小系统板”与尺寸缩小没有任何关系）

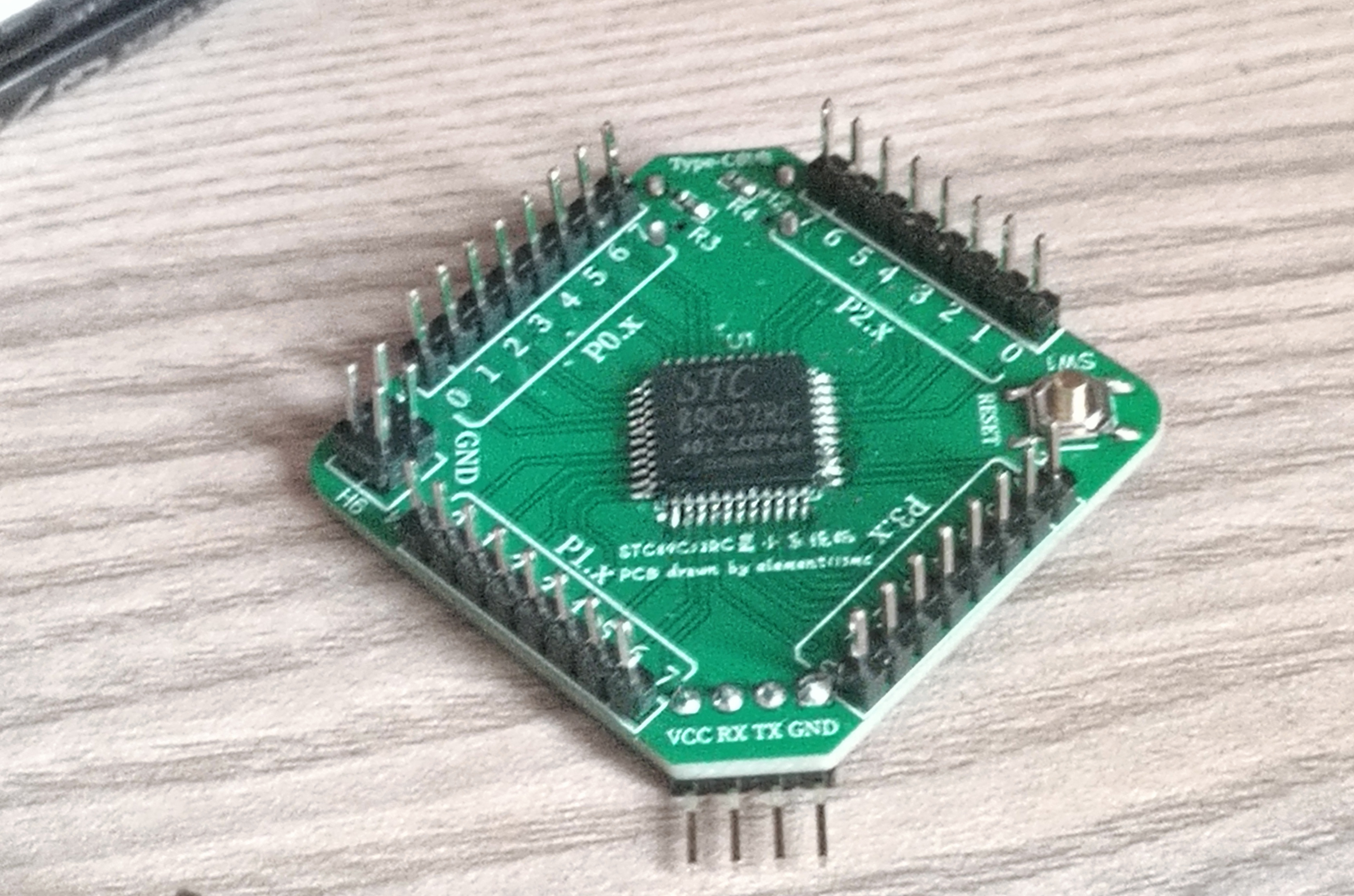

实物照片

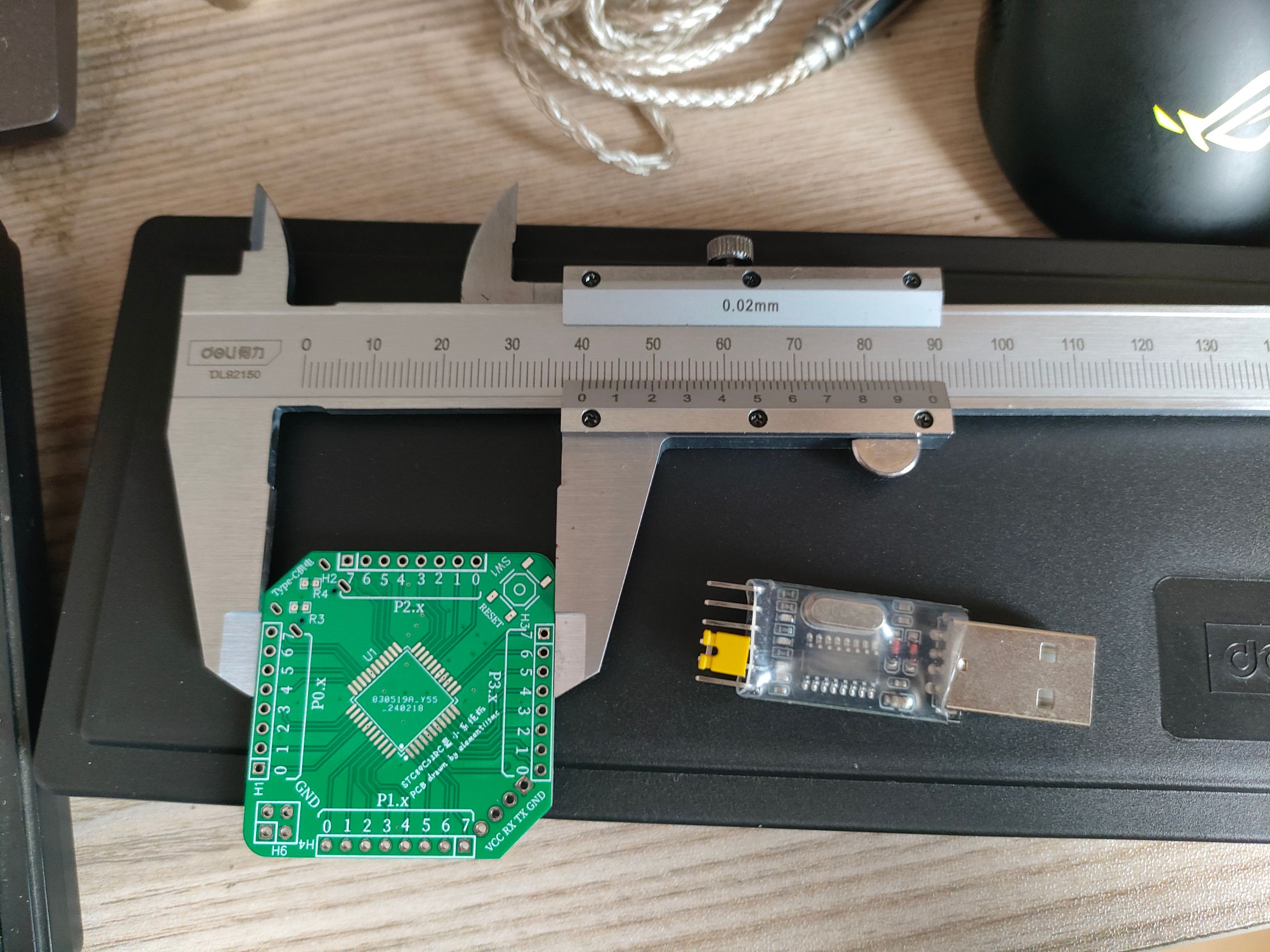

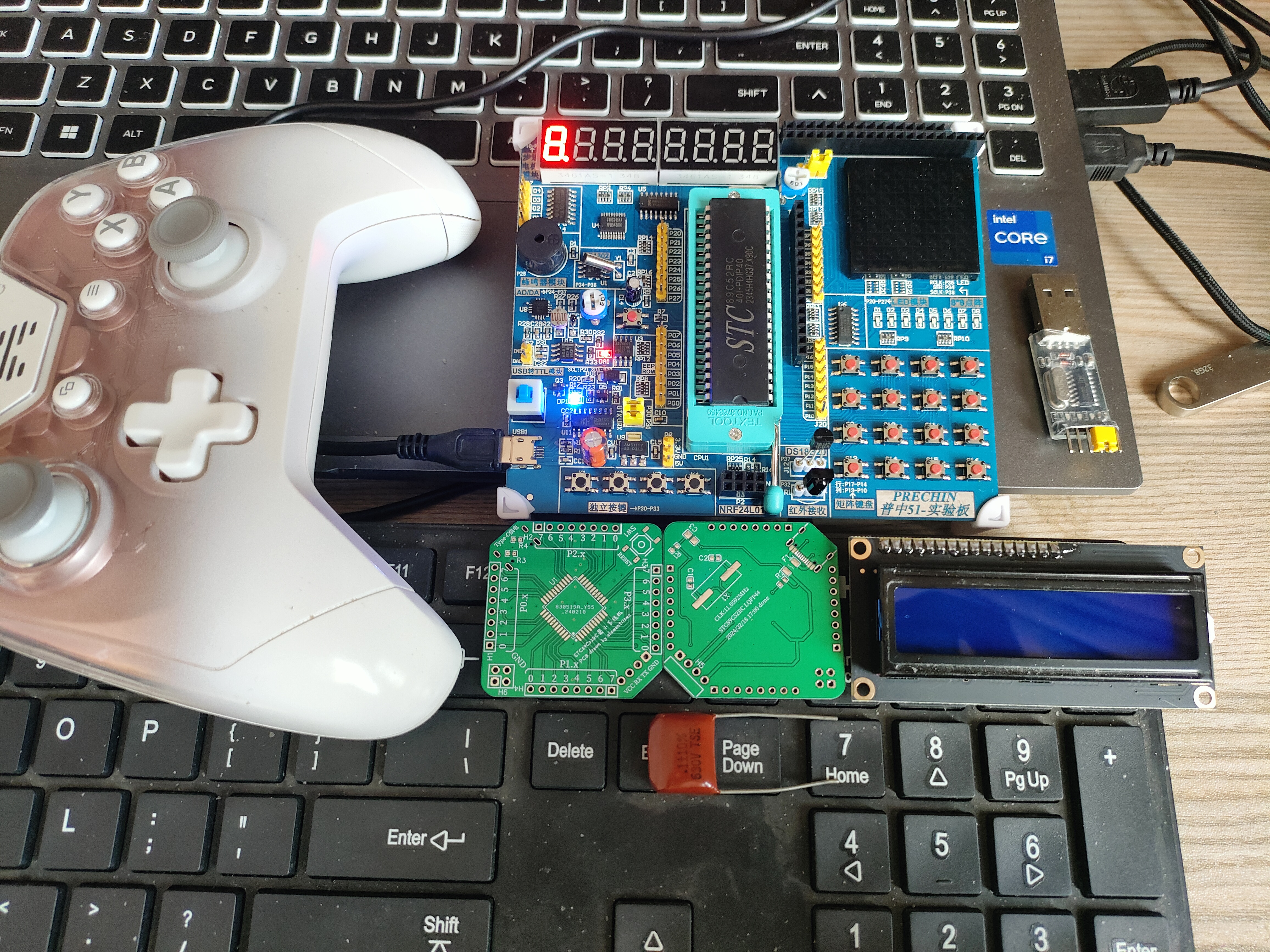

尺寸对比图(与一些常见物品做比较，绿色的是开源的这板子)



使用方法

1.烧录器连接

使用合适的杜邦线将烧录器与板子的烧录插针相连

接线顺序如下

烧录器→板子

5V→VCC（可以烧录启动时再连接）

RX→TX

TX→RX

GND→GND

2.写入程序

将keil编译出来的HEX文件（可以使用附送的liushui_p1_reg.hex体验）导入STC-ISP软件中，点下写入时给板子接上VCC，等待烧录完毕即可，

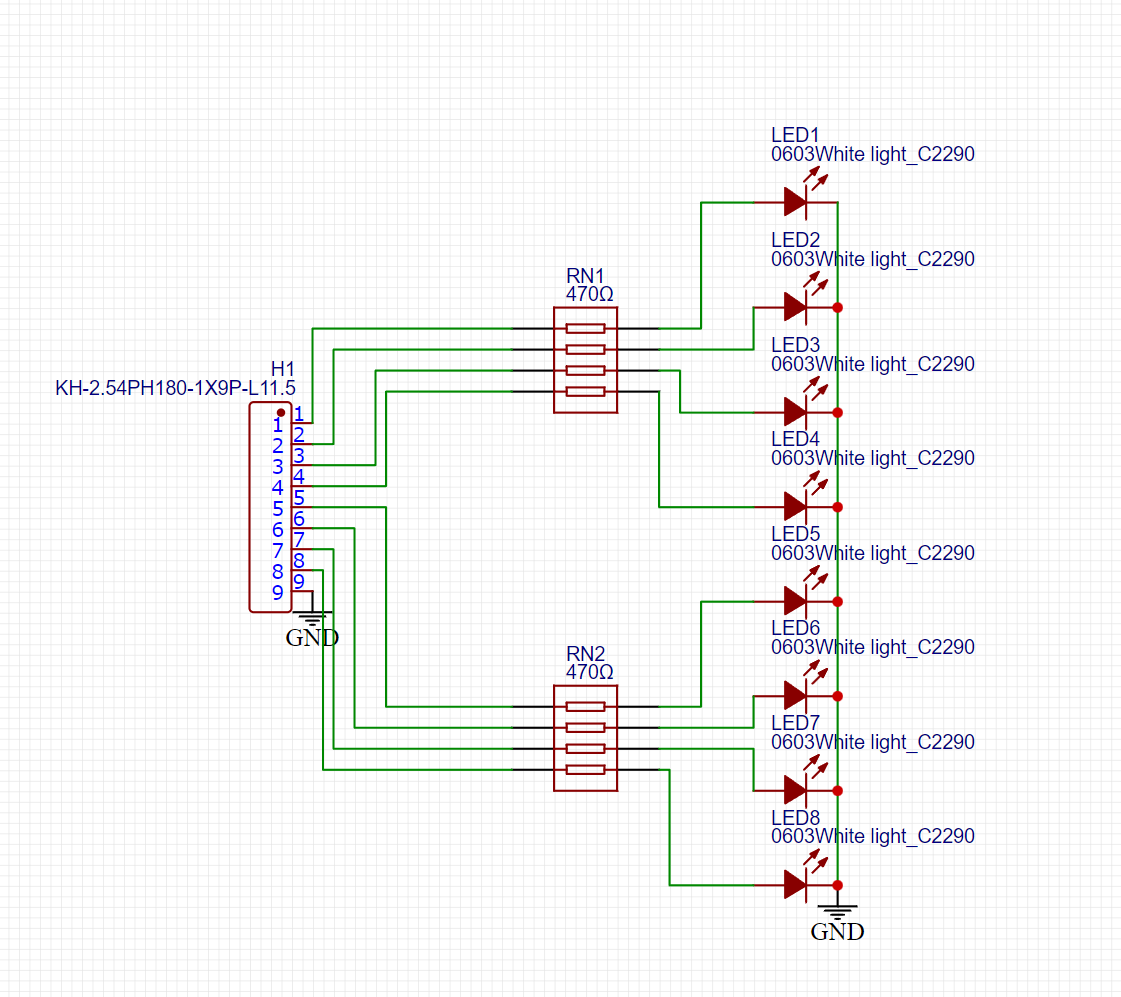

以附送的程序为例，烧录好程序后，将共阴8位流水灯模块正确接上板子（使用P1寄存器点灯，从P1.0到P1.7依次输出高电平），上电后即可看到模块的灯被依次点亮（模块需自制，本工程不提供流水灯模块板子Gerber,可参考以下原理图自制模块或去任意的地方购买正确的成品模块）

注意事项：

1.板子Type-C接口供电有保险丝，建议工作电流不超过1A，若想输出能力更高可以直接用金属丝短接保险丝焊盘（极不推荐金属丝代替保险丝，如果一定要这样子做的话你一定要清楚自己在做什么，以免电路烧毁）

2.建议晶振频率11.0592MHz(因为11.0592M的晶振随处都是，可以直接拆来给你的板子用（doge）)

3.要想揣口袋拿走这板子，必须做好抗静电措施，以免静电击穿让芯片gg了

4.若刷机软件提示52RC芯片太老，直接已读不回继续用（doge）
