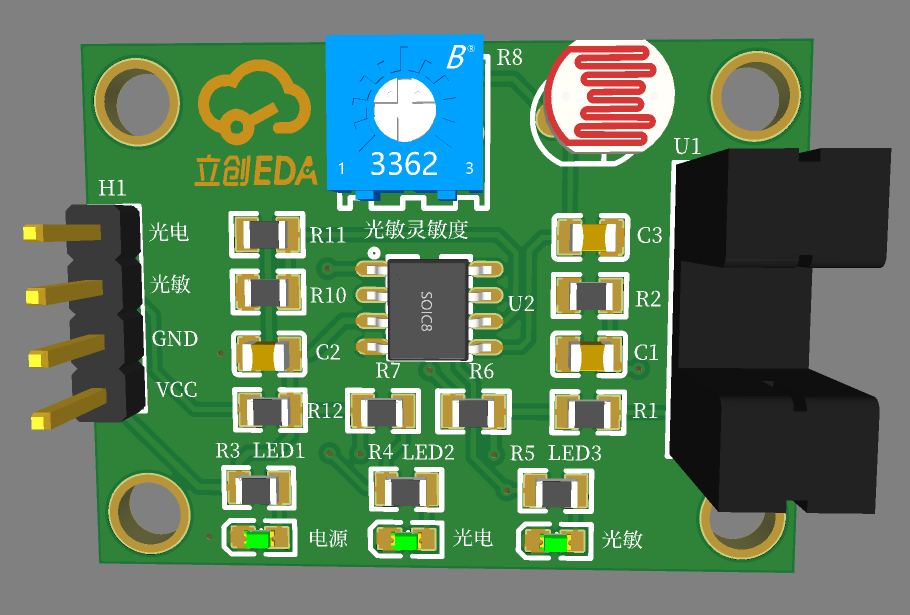

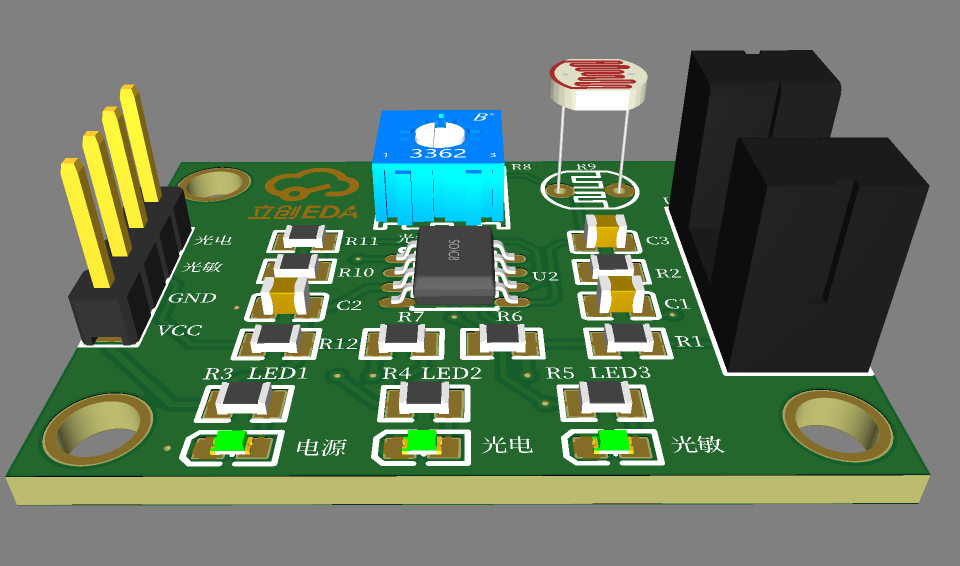

标准版 LM393电压比较器 光电开关/光敏感应 2合1模块
简介:用于验证立创商城电压比较器LM393(商城编号C351428)的方案验证板设计。 LM393电压比较器 光电开关/光敏感应 2合1模块
开源协议: GPL 3.0
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | A | A1 | NONE | 1 |
2 | 20K | R8 | RES-ADJ-TH_3362P | 1 |
3 | 100nF | C2,C3,C1 | C0805 | 3 |
4 | Header-Male-2.54 | H1 | HDR-TH_4P-P2.54-V | 1 |
5 | 1K | R5,R4,R3,R2,R1 | R0805 | 5 |
6 | 19-217 | LED3,LED2,LED1 | LED0603-R-RD | 3 |
7 | 4.7K | R10 | R0805 | 1 |
8 | GL3516(10K) | R9 | RES-TH_L5.1-W4.3-P3.40-D0.5 | 1 |
9 | ZOS-T1406-02(ZD) | U3 | OPTO-TH_ZOS-T1406-02 | 1 |
10 | 10K | R11,R6,R12,R7 | R0805 | 4 |
11 | LM393D | U1,U2 | SOIC-8_L4.9-W3.9-P1.27-LS6.0-BL | 2 |
