基于【立创地文星CW32F030C8T6开发版】电压电流表训练营
简介
基于【立创地文星CW32F030C8T6开发版】电压电流表训练营
简介:基于【立创地文星CW32F030C8T6开发版】电压电流表训练营开源协议
:CC BY-NC-ND 3.0
描述
ADC,全称是Analog-to-Digital Converter,即模数转换器。它是一种将模拟信号(如声音、温度、压力等连续变化的物理量)转换成数字信号(由0和1组成的离散信号)的电子设备。在数字信号处理、计算机系统和通信系统中,ADC扮演着至关重要的角色。
ADC的基本工作流程

采样(Sampling):首先,ADC会对模拟信号进行采样,即在时间上将连续的模拟信号离散化。采样频率需要满足奈奎斯特采样定理,即采样频率应大于信号中最高频率成分的两倍,以避免混叠现象。
量化(Quantization):采样后的离散模拟信号会被量化,即将模拟信号的幅度值映射到有限个数字级别上。量化过程会引入量化误差,即原始模拟信号与量化后数字信号之间的差异。
编码(Coding):量化后的数字级别会被编码成二进制数,形成最终的数字信号。编码方式取决于ADC的设计,常见的有二进制编码、格雷码等。
ADC的性能指标
分辨率(Resolution):ADC能够区分的最小模拟信号变化量,通常以位数(bit)来表示。例如,一个8位的ADC可以区分256(2^8)个不同的模拟信号级别。
转换速率(Conversion Rate):ADC完成一次模拟到数字转换所需的时间,通常以每秒转换次数(SPS)或兆次每秒(MSPS)来表示。
信噪比(Signal-to-Noise Ratio, SNR):衡量ADC输出信号中原始信号与噪声之间比例关系的指标,通常以分贝(dB)为单位。
无杂散动态范围(Spurious Free Dynamic Range, SFDR):衡量ADC输出信号中最大谐波分量与基波分量之间功率比的指标,也是以分贝为单位。
Mermaid流程图示例
A[模拟信号] --> B{采样}
B --> C[离散模拟信号]
C --> D{量化}
D --> E[量化后的数字级别]
E --> F{编码}
F --> G[数字信号]

这个流程图展示了ADC的基本工作流程,从模拟信号开始,经过采样、量化和编码,最终得到数字信号。

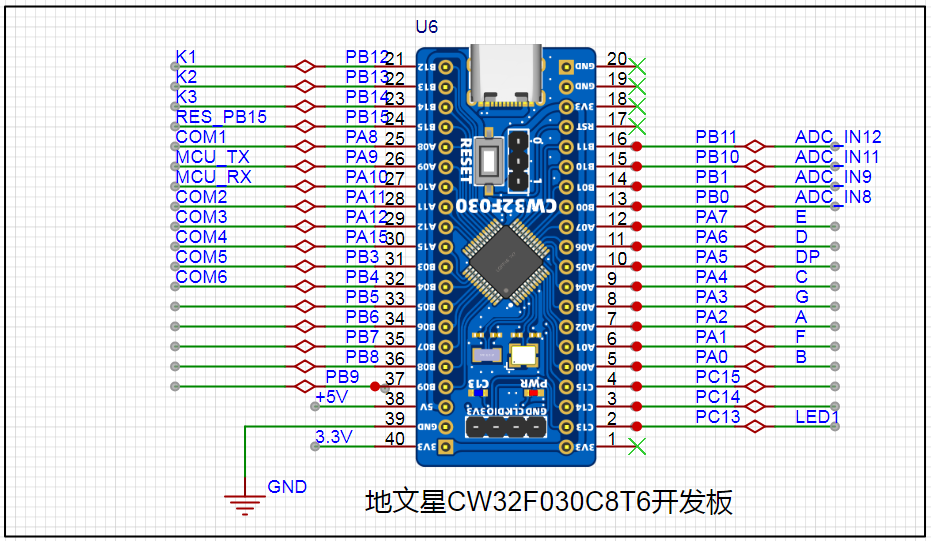

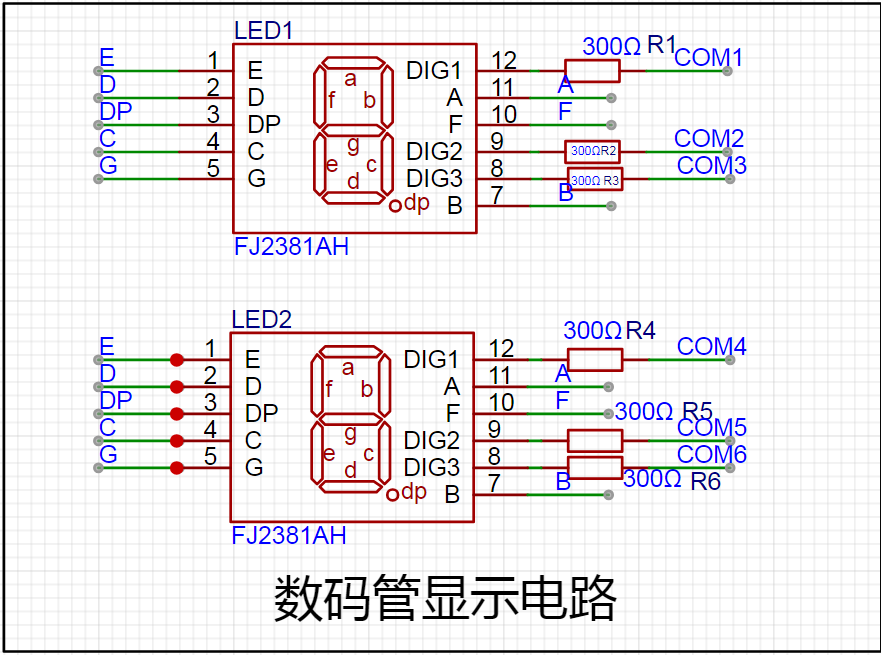

设计图
未生成预览图,请在编辑器重新保存一次BOM
暂无BOM
