使用8266作为主控,选用dht11 ,ZPO1等传感器搭建一套低成本,低功耗的智能温湿度,空气质量检测仪
一、作品详情
esp8266主控,dht11、 ZPO1传感器,HC-SR501检测人体实现低功耗模式,rgb灯珠实现温湿度,空气质量显示。 具有一键配网功能,可以显示当前网络连接状态,动态LED灯带控制实现温湿度,空气质量可视化。灯带亮度可控。
二、描述作品所面临的挑战及所解决的问题;
为了解决 8266与云端服务器的通信,以及实现手机app控制等问题,使用了Blinker app及云服务器实现了本设计的物联功能,同时Blinker提供了8266的各功能函数及数据上传组件,数据显示组件,使得开发周期及成本大大降低。
rgb灯光控制,驱动。 原方案使用**MBI5020GP**芯片实现Rgb灯光控制,发现布线复杂,而且最多只能8色变换,调亮度还需要额外使用电位器控制,占用io口也很多。所以最终选择了ws2812 RGB灯珠。驱动方便,不需要额外芯片,可最大实现255^3种颜色,方便的亮度调节。
* 三、描述作品硬件、软件部分涉及到的关键点;
硬件选择了8266作为主控芯片,价格便宜,性能优异,自身带有wifi功能使其成为低成本Iot的不二之选。
软件方面使用了arduino作为编译器,将8266的底层函数进行了二次封装,使得8266的开发变得更加简单、方便。同时还有丰富的库可供调用,使得开发者不用太过关注底层的实现。将重心放在程序整体逻辑功能上。
* 四、作品材料清单;
| | | | | | | | |
| --- | --- | --- | --- | --- | --- | --- | --- |
| 1 | ESP-12F(ESP8266MOD) | U1 | WIFIM-SMD_ESP-12F-ESP8266MOD | 1 | ESP-12F(ESP8266MOD) | Ai-Thinker | LCSC |
| 2 | 12k | R1,R2,R3,R4,R5,R7,R8 | 0603' | 7 | | | |
| 3 | 100nf | C1 | 0805' | 1 | | | |
| 4 | 100uF | C2 | CASE-B_3528 | 1 | TC212B107K006B | Sunlord | LCSC |
| 5 | CP2102-GMR | U2 | QFN-28_5X5X05P | 1 | CP2102-GMR | SILICON LABS | LCSC |
| 6 | 10uf | C3,C6,C7,C8,C10 | 0603' | 5 | | | |
| 7 | 100uf | C4,C5,C9 | 0603' | 3 | | | |
| 8 | 470 | R6 | 0603' | 1 | | | |
| 9 | S8050 | Q1,Q2 | SOT-23(SOT-23-3) | 2 | MMBT5551 | CJ | LCSC |
| 10 | DC005-2.0MM | DC1 | DC-5020 | 1 | DC005-2.0MM | SOFNG | LCSC |
| 11 | AMS1117-3.3 | U3 | SOT-223 | 1 | AMS1117-3.3 | AMS | LCSC |
| 12 | SS14 | D1 | SMA(DO-214AC) | 1 | SS14 | Hottech | LCSC |
| 13 | MICRO5.9MMUSB | USB | MICRO\-USB\-SMD\_5PIN\-H\-FEMALE\-PITCH0\.65\-L\_MICRO5\.9MMUSB | 1 | MICRO5.9mmusb | SHOU HAN | LCSC |
| 14 | OLED | CN1 | XH2.54-4AW | 1 | XH2.54-4AW | BOOMELE | LCSC |
| 15 | 空气质量 | CN2 | XH2.54-4AW | 1 | XH2.54-4AW | BOOMELE | LCSC |
| 16 | 感应 | CN3 | XH2.54-4AW | 1 | XH2.54-4AW | BOOMELE | LCSC |
| 17 | DHT11 | U4 | DHT11 | 1 | DHT11 | Aosong (Guangzhou) Elec | LCSC |
| 18 | 1u | C11 | 0603' | 1 | | | |
| 19 | 1k | R9 | 0603' | 1 | | | |
| 20 | WS2812B-B | LED1,LED2,LED3,LED4,LED5,LED6,LED7,LED8 | LED-5050_4P | 8 | WS2812B-B | Worldsemi | LCSC |
| 21 | 104 | C12,C13,C14,C15,C16,C17,C18,C19 | 0603' | 8 | | | |
| 22 | TSA363G25-250B | SW1,SW2 | SW-SMD_2PIN-L6.15-W3.70-L | 2 | TSA363G25-250B | BRIGHT | LCSC |
| 23 | 1k | R10,R11 | 0805' | 2 | | | |
* 五、作品图片上传;(PCB上须有大赛logo标识并拍照上传,若无视为放弃参赛)
![IMG_20190922_191404.jpg](//image.lceda.cn/pullimage/VvQEmaaL7XgFrgNuaO1NUozdx6kiU7coTppwvu9W.jpeg)![IMG_20190922_191237.jpg](//image.lceda.cn/pullimage/hCNLofVMp6UijRHg43o6eYUrcQjhN0giYyyLIGEB.jpeg)

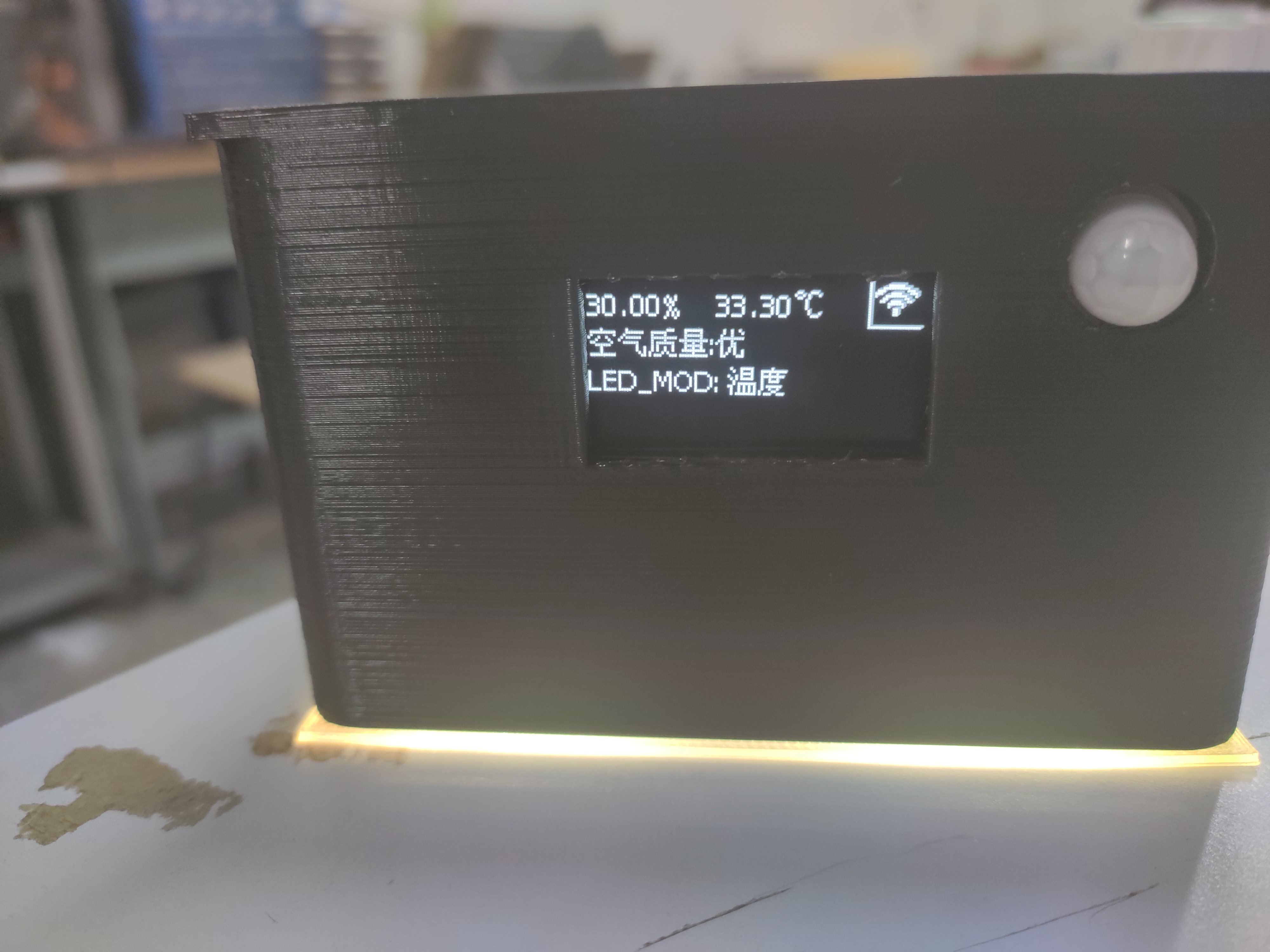

![IMG_20190922_210722.jpg](//image.lceda.cn/pullimage/aHHThoSmDwJypV4xPFaUDNdDMryI5BBIwDZRQ8P7.jpeg)![IMG_20190922_210751.jpg](//image.lceda.cn/pullimage/GW6i3L77gqstmwUCgRBQBJO5zzRLj6yV5EMSSmRC.jpeg)![IMG_20190922_210953.jpg](//image.lceda.cn/pullimage/k2e4a51jf1KTQSOxa4mngsxSYKXVm5d5y81ndaY7.jpeg)![IMG_20190922_211000.jpg](//image.lceda.cn/pullimage/hC0F7EXoalQhZI6P3SPGaqnmG27288goBw67B4Oa.jpeg)![IMG_20190922_211156.jpg](//image.lceda.cn/pullimage/IkOVO0w2UHzRwvfOSTI0ie0jWjwy9Y9wAj9Xa3w6.jpeg)
* 六、演示您的作品并录制成视频上传;(视频内容须包含:作品介绍;功能演示;性能测试;PCB上大赛logo标识特写镜头,若无视为放弃参赛)
七、开源文档。
