标准版 USB电压电流表-MSP430

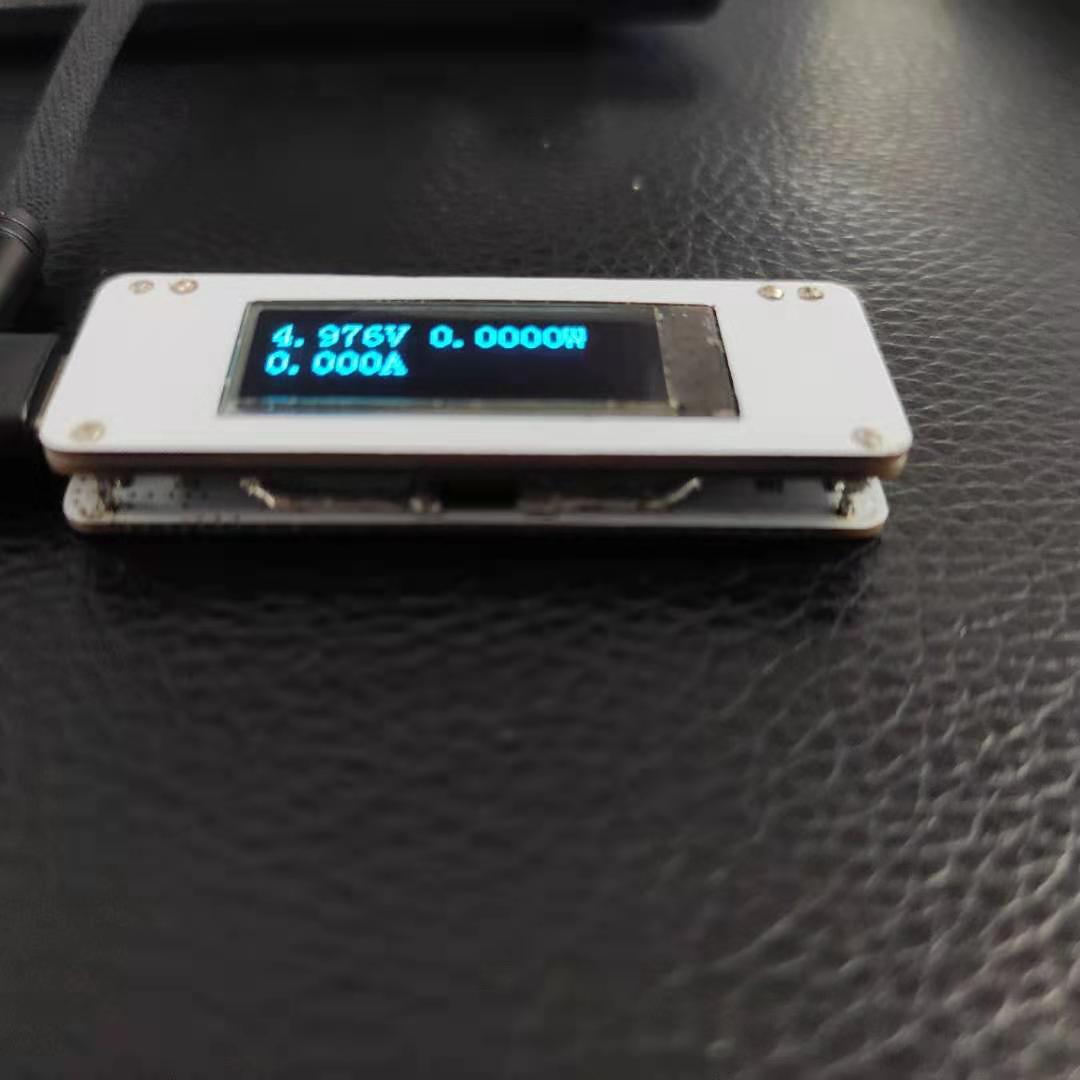

简介：基于MSP430G2553-INA226的USB电压电流表，附带源码。
开源协议: GPL 3.0
描述
因为之前玩墨水屏天气站，手里剩余一大批拆机的MSP430G2553，遂制作这款电压电流表。
软件开发环境 IARfor430-7.11版本
程序源代码放在附件内，目前仅有基本功能读取和显示，预留唤醒按键和设置加减按键。
本电压电流表成本极低，仅需一个OLED屏幕和ina226的价格，
推荐板厚1.0到1.2即可，最上面一块可以保护屏幕
沟通交流可加QQ群215204131
更新：
群内程序文件已添加熄屏休眠，电量计量功能，不再上传有需要可以自行下载。
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | download | A1 | HDR1X3小尺寸 | 1 |
| 2 | 0.1uF | C1,C2,C4 | R0603_L1.6-W0.8-H0.5 | 3 |
| 3 | 1uF | C3,C5 | R0603_L1.6-W0.8-H0.5 | 2 |
| 4 | 0.01 | R1 | R2512 | 1 |
| 5 | 47k | R2 | R0603_L1.6-W0.8-H0.5 | 1 |
| 6 | 4.7k | R5,R6 | R0603_L1.6-W0.8-H0.5 | 2 |
| 7 | 10K | R7,R8,R9 | R0603_L1.6-W0.8-H0.5 | 3 |
| 8 | TS-1010-B-A | SW2,SW3,SW4 | KEY-SMD_TX-1010-X-X | 3 |
| 9 | INA226AIDGSR | U1 | INA226-MSOP-10_10P | 1 |
| 10 | HT7333-3 | U2 | SOT-89_L4.5-W2.5-P1.50-LS4.2-BR | 1 |
| 11 | MSP430G2553 | U3 | TSSOP-28_L9.7-W4.4-P0.65-LS6.4-BL | 1 |
| 12 | VIN | USB2 | USB-C_SMD-TYPE-C | 1 |
| 13 | VOUT | USB3 | USB-C_SMD-TYPE-C | 1 |
| 14 | 100nF | C6 | C0603 | 1 |
| 15 | 4.7uF | C7,C8 | C0603 | 2 |
| 16 | 2.2uF | C9 | C0603 | 1 |
| 17 | 0.1uf | C13 | C0603 | 1 |
| 18 | 4.7uf | C14 | C0603 | 1 |
| 19 | 1uf | C15,C16 | C0603 | 2 |
| 20 | IN4148WS | D2 | SOD-123FL贴片二极管 | 1 |
| 21 | SC662K-3.3V | LDO1 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 1 |
| 22 | 560K | R3 | R0603 | 1 |
| 23 | 4.7K | R4 | R0603 | 1 |
| 24 | 10K | R10,R11 | R0603 | 2 |
| 25 | 0.91-OLED | U4 | 0.91-OLED焊点背面 | 1 |
