[已验证]CH340C USB转串口
3.2k
0
0
4
简介
基于CH340C的USB转串口，自动下载程序，增加3pin 5pin插口试图统一UART烧录线，免去插杜邦线的各种不便，简化调试流程，让电路板无需自带USB转串口进行调试
简介：基于CH340C的USB转串口，自动下载程序，增加3pin 5pin插口试图统一UART烧录线，免去插杜邦线的各种不便，简化调试流程，让电路板无需自带USB转串口进行调试开源协议
：CC-BY-NC-SA 3.0
创建时间：2022-06-01 21:53:11更新时间：2022-06-23 07:55:30
描述
功能
芯片基于CH340C，无需外部晶振，简化电路。在3V3的管脚边加100nF退耦电容，不加可能导致CH340大量发热无法工作。
板载AMS1117 LDO 提供3.3V及5V常用电压。
引出5v，3v3，TXD,RXD,DTR,RTS，方便对接任意杜邦线接口
3p接口引出TXD,RXD用于数据传输，GND用来建立相同的地否则串口数据可能出现问题
5p在3p接口上增加了RST,BOOT的线，自动下载时会拉低RST与BOOT，将线接到对应管脚即可。
画板经验不多，如有不足还请赐教

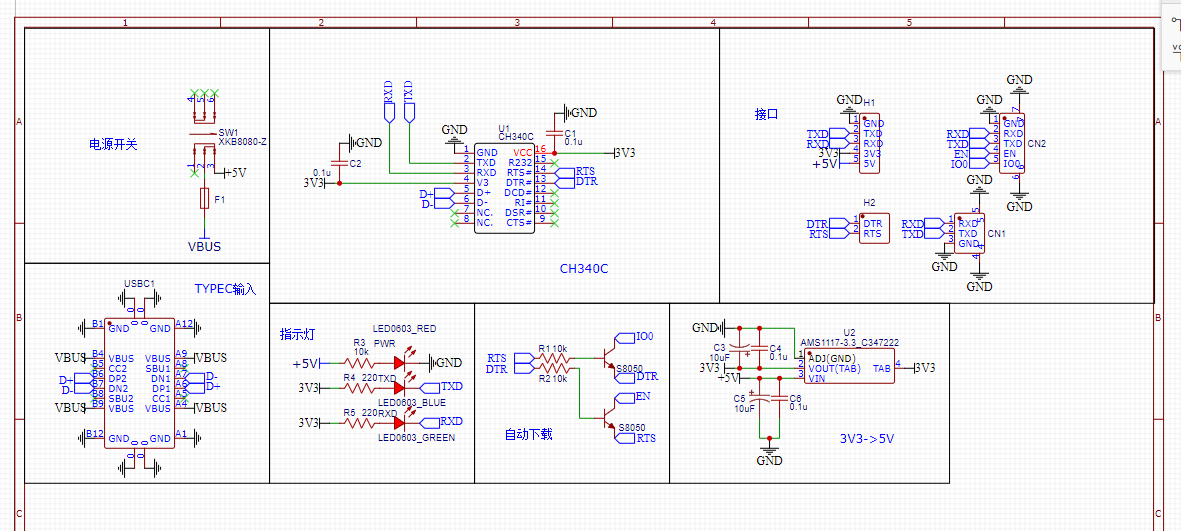

设计图
