Tiny1-B热成像模组驱动板
3.6k
0
0
7
简介
Tiny1-B热成像模组驱动板，主要设计了供电电路，已验证可正常使用。
简介：Tiny1-B热成像模组驱动板，主要设计了供电电路，已验证可正常使用。开源协议
：GPL 3.0
创建时间：2023-09-02 10:15:55更新时间：2023-09-21 09:27:25
描述
驱动板设计的参考资料来源为站内项目“热成像相机”相关资料可到其项目处下载。
驱动板上部分元器件可以省略焊接，比如复位按键。
电阻R16和R17是给SGM6603升压芯片提供负载的负载电阻，因为第一版的电路实际测试发现，因为模组的需求电流过小，以及升压芯片的输入电压过高，所以SGM6603工作在省电模式以提升效率，但是其开关频率并不是一直保持在1.2MHz，而是以十几kHz的频率间断性的工作在1.2MHz。因此在供电系统中引入了几十mV的纹波。所以我在电路中通过人为增加负载电阻来使其开关频率保持在1.2MHz，以降低电压纹波的大小。
当然不焊接负载电阻模组也是可以工作的，因为后级有一个低噪声LDO，能够抑制大部分的纹波。

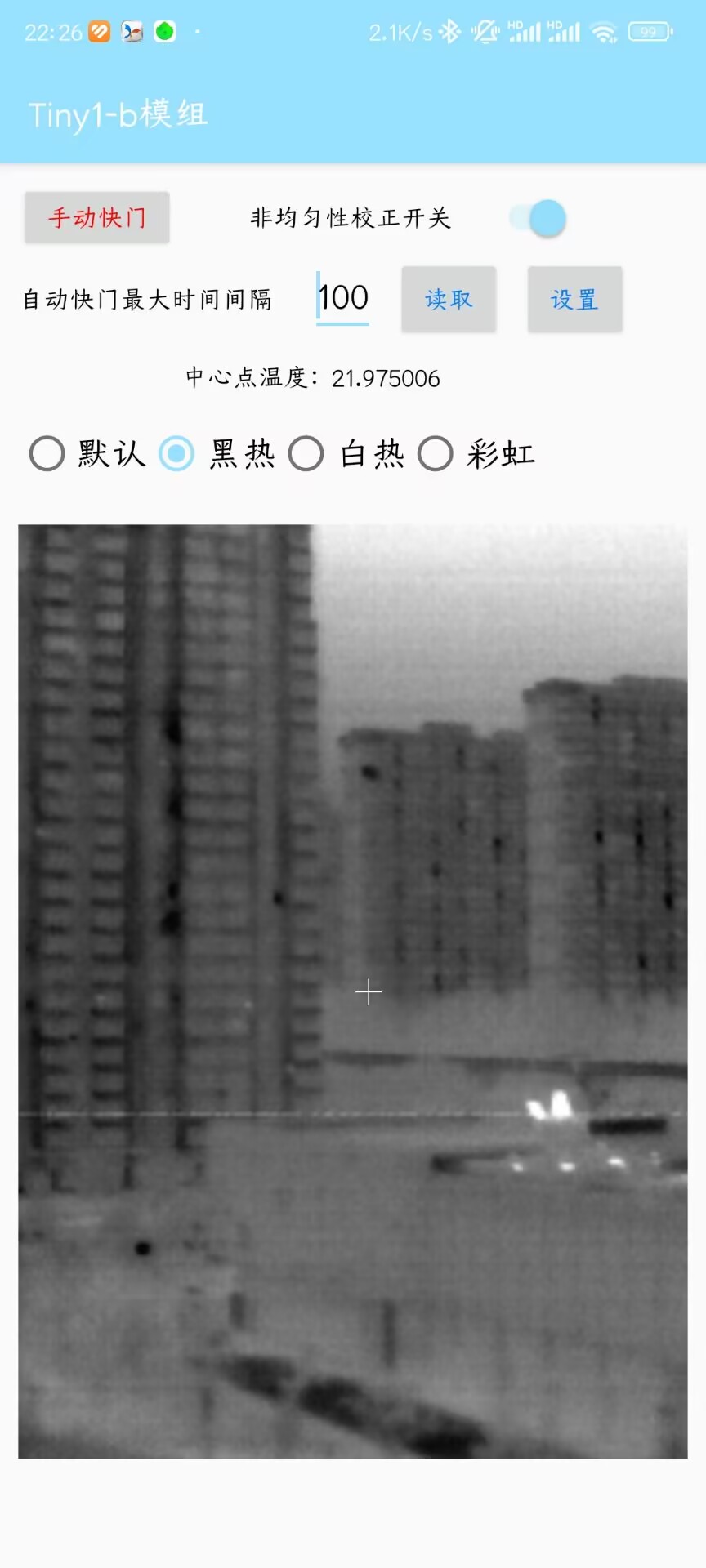

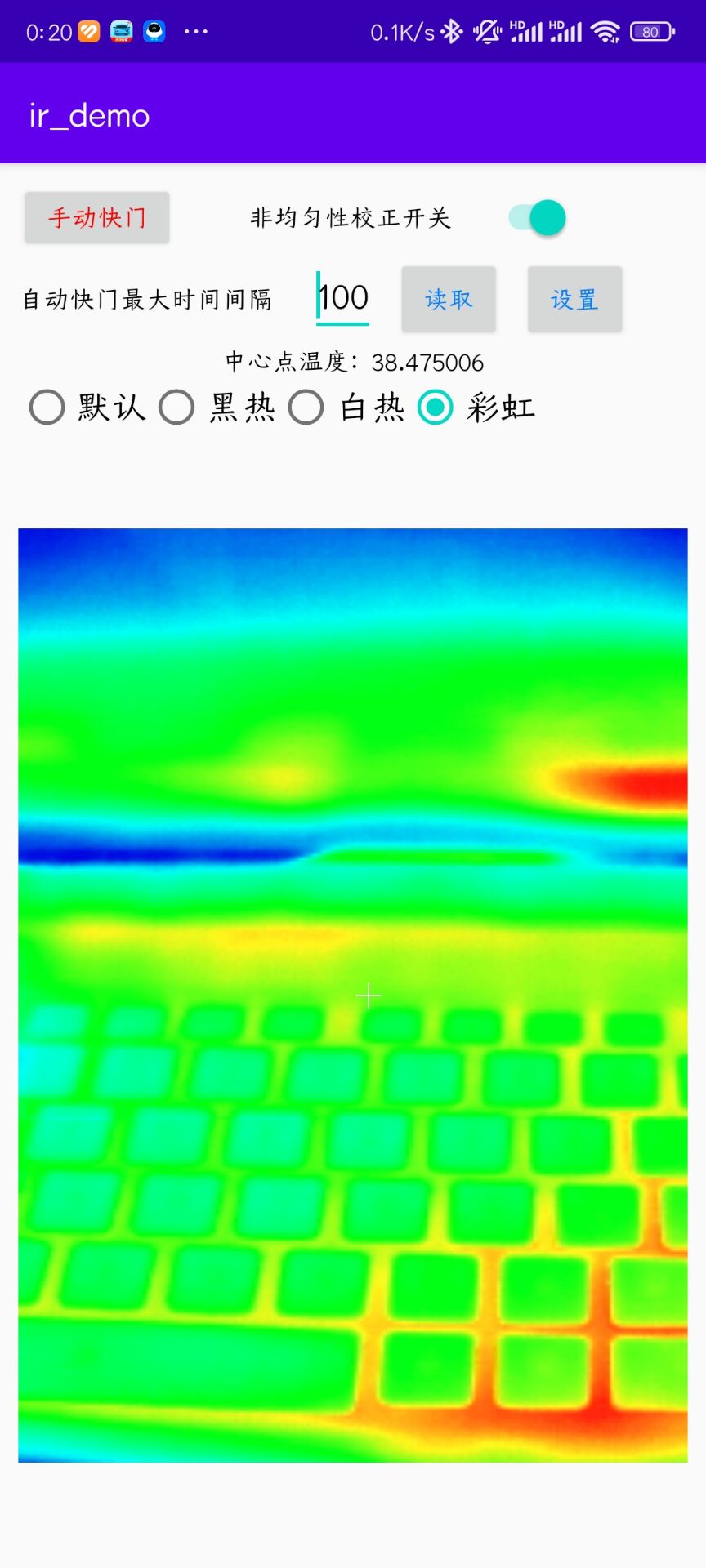

模组成像效果展示，使用6.2MM锗镜头
