ESP8285开发板(已验证)
简介
基于国产乐鑫ESP8285主控芯片的开发板,具有高达160MHz的主频,还有射频功能,通上电烧写代码即可运行。板子集成4056锂电池充电以及电池电量检测电路(通过TOUT引脚检测电池电压)
简介:基于国产乐鑫ESP8285主控芯片的开发板,具有高达160MHz的主频,还有射频功能,通上电烧写代码即可运行。板子集成4056锂电池充电以及电池电量检测电路(通过TOUT引脚检测电池电压)开源协议
:GPL 3.0
描述
复刻注意事项:
1.为了阻抗匹配,最好在下单时选择1.6板厚 1u外层和0.5u的内层铜厚 需要阻抗 层压结构JLC04161H-7628 阻抗管控20%(因为这样选可以免费【doge】)
2.R4阻值大小决定锂电池充电速度,阻值越小速度越高,充电电流I=1200/R,R等于1K2时充电速度最大,充电电流1A。
R12和R13用于采样电池电压,只要阻值之比1:4左右就行,没有电池电量检测需求的也可以直接删掉。
R14和R15只要满足R15远大于R14且阻值不太小就行。
R5和R6阻值在1K以内随便选,不要太小就行。
R1,R2,R3是用来消除干扰的,R1在200Ω左右,R2和R3并联在500Ω左右就行(我是因为没有500Ω电阻才选择并联的),或者也可以直接删掉这三个电阻。
R8,9,10,11那几个100K电阻基本可以随便选,但不要太小,而且最好让这几个电阻阻值相同或者差不多。
3.晶振精度最好在10ppm以内(不在也没事,我用的12ppm的也能用),R7选用12K,精度1%的电阻。除开这俩,其他所有元件没有精度要求。
烧录注意事项:
板子接上电池之后,先按下BOOT键不松手,再按下RST键,然后松开两个按键,如果芯片串口输出信息中括号内第一个数字是1说明进入了烧录模式。
烧录完成之后按一下RST,如果串口输出信息中括号内第一个数字是3说明芯片正常启动。
要做几个板子的话均成本成本不到3元(如果每种零件都要买且只做一个那大概要十来块)
成品照

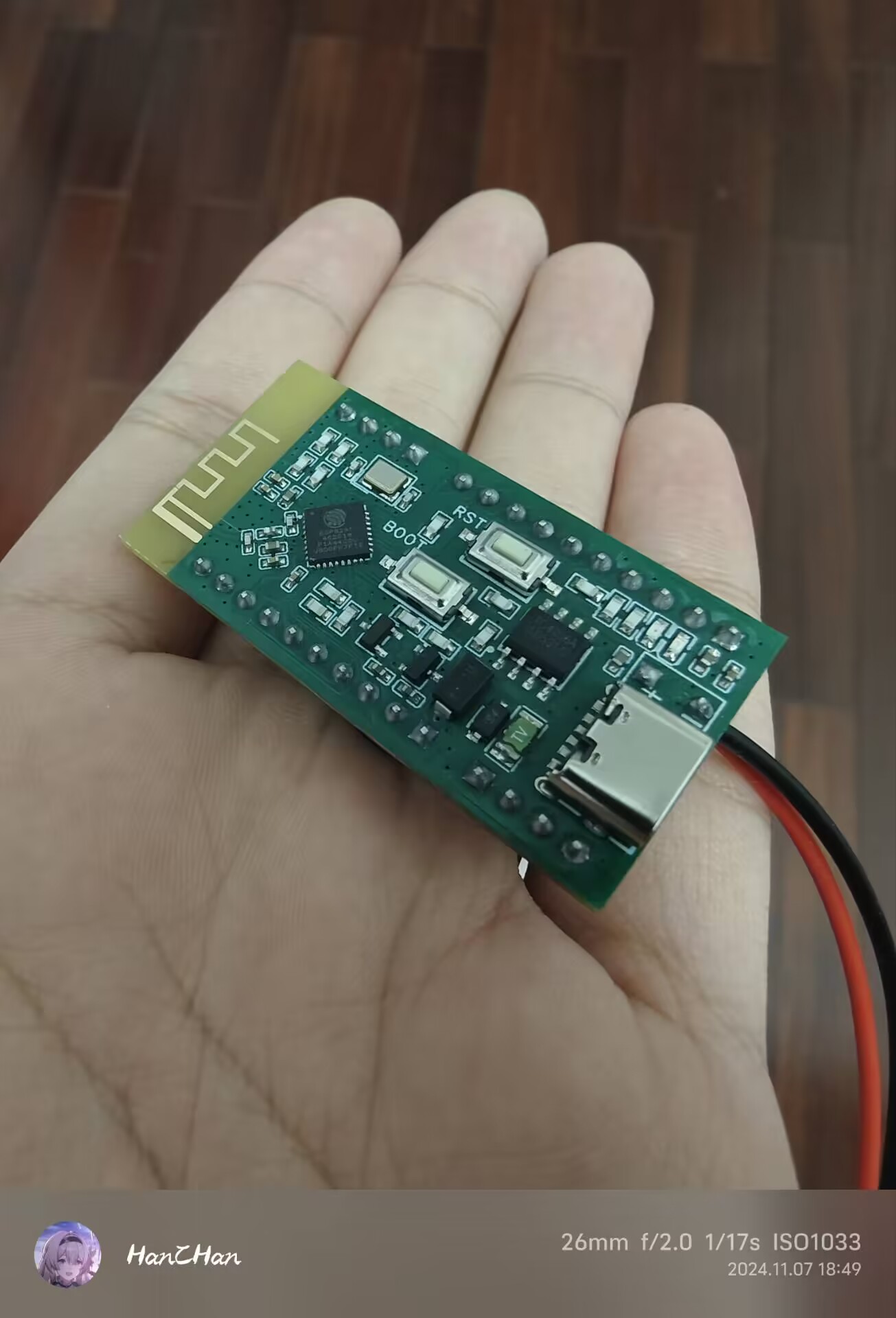

正面

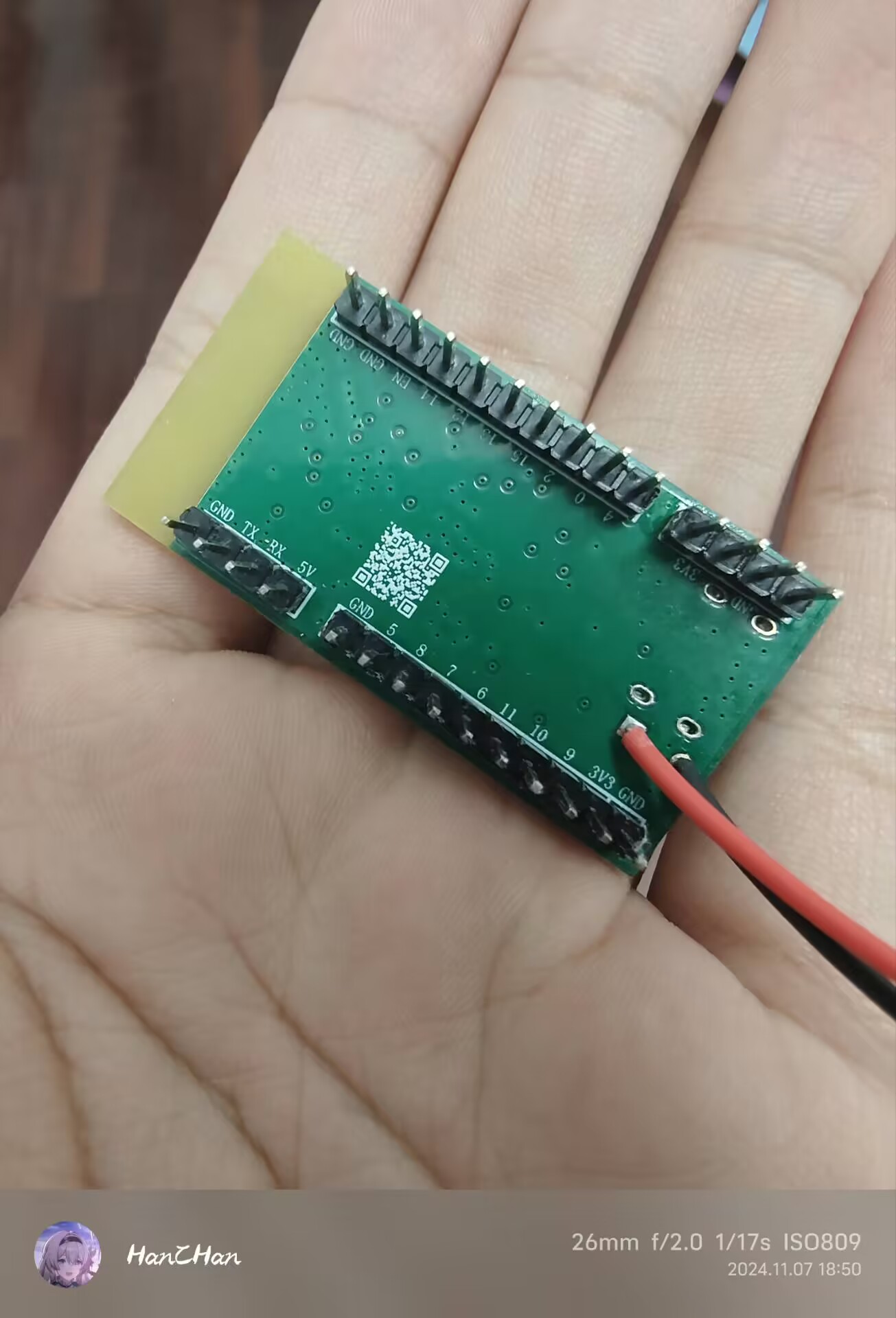

反面

设计图
