简介

介绍 采用不到1元的32位单片机,意在打造一个可以自定义编程的天问核心板

简介:介绍 采用不到1元的32位单片机,意在打造一个可以自定义编程的天问核心板

开源协议

MIT License

创建时间:2024-01-16 14:56:23更新时间:2024-01-22 17:38:17

描述

介绍

采用不到1元的32位单片机,意在打造一个可以自定义编程的天问核心板。

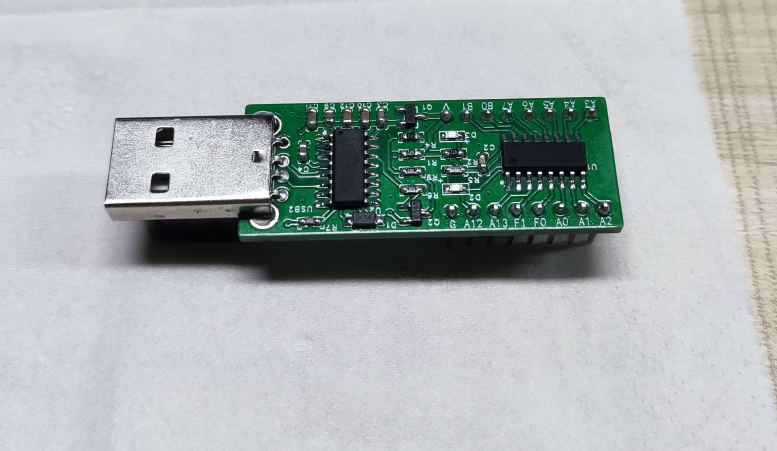

实物美图



硬件介绍

       明白板F003采用TW32F003 系列微控制器。TW32F003 系列微控制器采用高性能的32 位 ARM Cortex -M0+内核,宽电压工作范围的MCU。嵌入高达 64Kbytes flash 和 8Kbytes SRAM 存储器,最高工作频率 32MHz。芯片集成多路 I2C 、SPI 、USART等通讯外设,1路 12bit ADC,5个 16bit 定时器,以及 2路比较器。

       TW32F003 系列微控制器的工作温度范围为-40℃~85℃,工作电压范围 1.7V~5.5V。芯片提供 sleep 和 stop 低功耗工作模式,可以满足不同的低功耗应用。







原理图设计说明

明白板F003 | PY32F003.SchDoc.明白板F003 | 嘉立创EDA(专业版) - V2.1.44 (lceda.cn)



PCB设计说明

明白板F003 | 明白板F003 | 嘉立创EDA(专业版) - V2.1.44 (lceda.cn)



程序说明

     明白板F003的程序采用天问Block编写,请到天问官网下载,安装完后,选TW32F003主板,所有项目程序、硬件、结构、教程资料开源在Gitee仓库。
