触摸传感器“棒棒糖”
简介
基于TTP226触摸传感器芯片的圆环触摸传感器,板载指示灯,适配逻辑分析仪接口
简介:基于TTP226触摸传感器芯片的圆环触摸传感器,板载指示灯,适配逻辑分析仪接口开源协议
:GPL 3.0
描述
恰棒棒糖(bushi
至于为什么会做成棒棒糖,完全就是因为先做了触摸圆盘以后在思考怎么对剩下元器件布局的时候发现可以做成一列,长度调整到了10cm以内可以直接白嫖PCB

对于TTP226触摸传感器芯片用于环形触摸板的方案进行验证
使用拨码开关设置灵敏度,设置详情见下图(截取自数据手册。如果要最低灵敏度,也可以直接把开关上方四个焊盘全部用跳线接地。
TTP226数据手册:TTP226-809SN_(TONTEK(通泰))TTP226-809SN中文资料_价格_PDF手册-立创电子商城 (szlcsc.com)

同时增加了牛角插座用于适配逻辑分析仪(线序是根据我的逻辑分析仪配的,不保证通用
可以通过逻辑分析仪看见手指在圆环上的转圈移动轨迹和对应的电平输出时序,如下图(我使用的是0-8通道)

也可以用手指点动单个触摸焊盘,对应的指示灯会亮起

其他注意事项:
不要更新PCB,不要重新铺铜,否则你会看到一团乱麻!

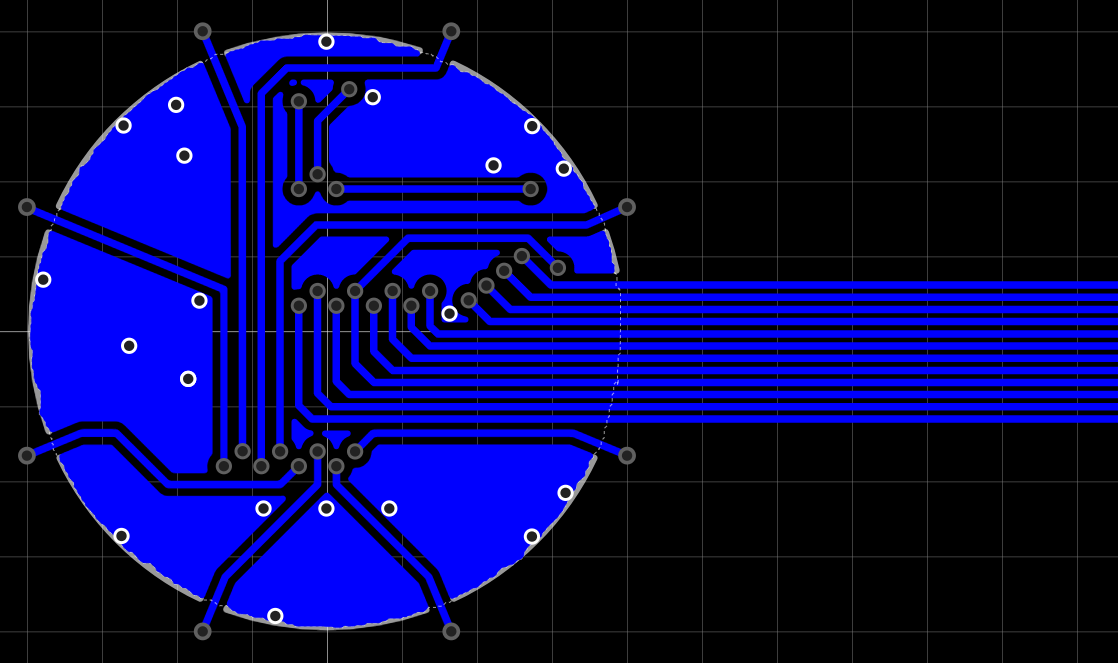

我铺铜是先用keepout层画的“模具”限制铺铜范围,不然圆形的和扇形的铺铜会很难画,铺铜好删去模具,再通过圆弧修补边框(强迫症),所以在没有模具情况下重建铺铜就会乱套。

其他想到再补充
设计图
未生成预览图,请在编辑器重新保存一次BOM
暂无BOM
