标准版 BLS_ESC-EVA_A-V1.0
简介：Blhelisuite电调Evaluation-A-V1.0
开源协议: GPL 3.0
描述
慎做，请移步AM32版本单体电调
硬件芯片组：EFM8BB21F16G，FD6288Q，NCE30H14K
LDO（电源）芯片组：UMW78M09，AMS1117-3.3

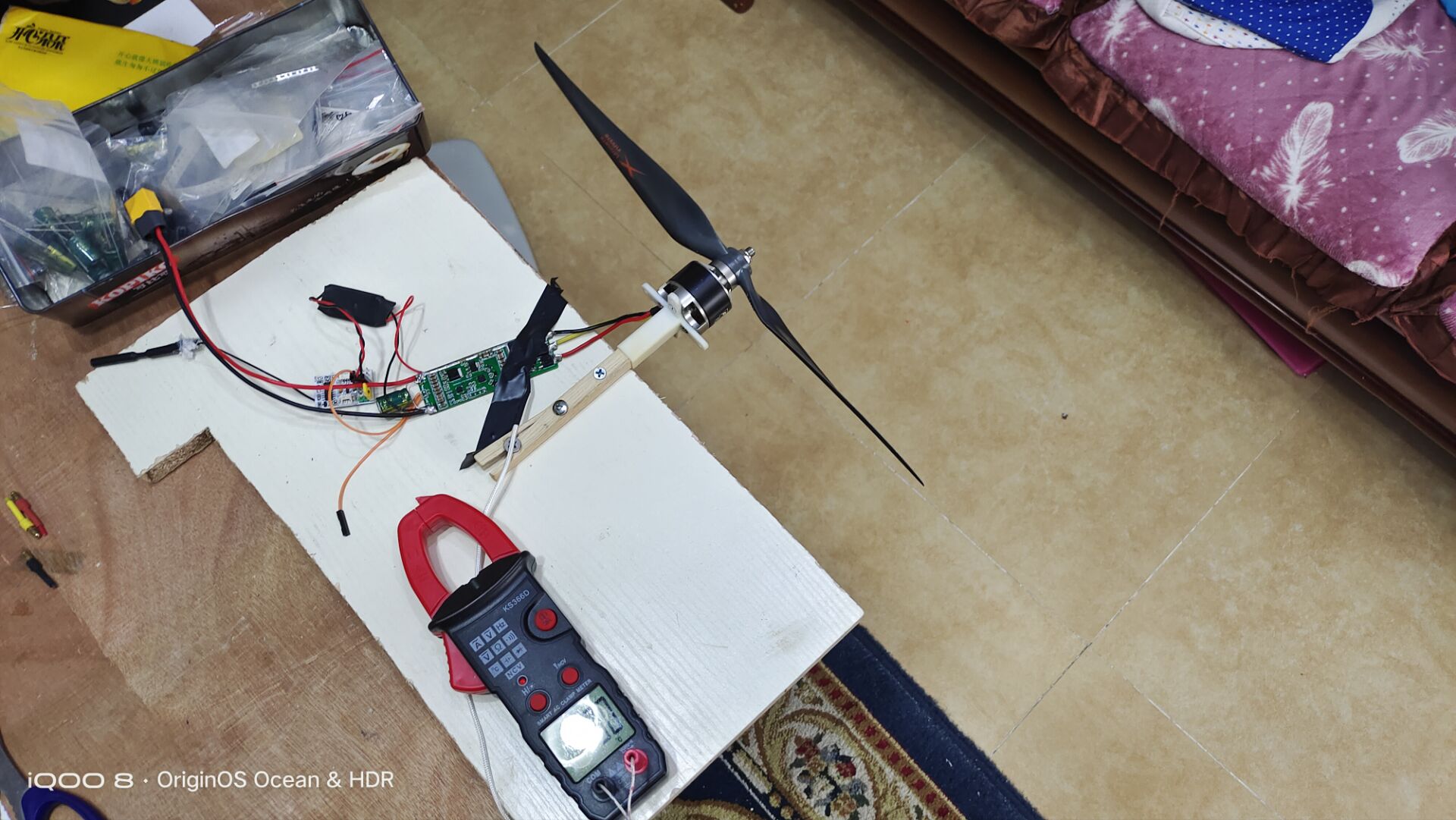

已验证，无问题
自制成本<25元，布局不适合SMT，请勿下单SMT
若制作需要帮助，请加入Flying-RC交流群（QQ群号：749408447），寻求群主帮助
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 100nF | C1,C3,C20,C21,C34,C36,C39 | C0603 | 7 |
| 2 | 10uF | C2,C4,C35,C37,C38,C40 | C0603 | 6 |
| 3 | 4.7uF | C5,C6,C7 | C0603 | 3 |
| 4 | 10uF | C8,C9,C10,C11,C12,C13,C14,C15,C16,C17,C18,C19,C22,C23,C24,C25,C26,C27,C28,C29,C30,C31,C32,C33 | C1206 | 24 |
| 5 | 1N4148W T4 | D1,D2,D3 | SOD-123_L2.8-W1.8-LS3.7-RD | 3 |
| 6 | HANPAN_4X4.5 | HA1,HA2,HA3,HA4 | HANPAN_4X4.5 | 4 |
| 7 | HANPAN_3X3 | HB1,HB2,HB3,HB4,HB5,HB6 | HANPAN_3X3 | 6 |
| 8 | HDR-M-2.54_1x4 | J1 | HDR-M-2.54_1X4 | 1 |
| 9 | HDR-M-2.54_1x2 | J2 | HDR-M-2.54_1X2 | 1 |
| 10 | HDR-M-2.54_1x1 | J3,J4 | HDR-M-2.54_1X1 | 2 |
| 11 | NCE30H14K | Q1,Q2,Q3,Q4,Q5,Q6 | TO-252-2_L6.5-W6.1-P4.58-LS10.0-BR | 6 |
| 12 | 470Ω | R1 | R0603 | 1 |
| 13 | 10kΩ | R2,R3,R4,R5,R18,R19,R20 | R0603 | 7 |
| 14 | 47kΩ | R6,R8,R10 | R0603 | 3 |
| 15 | 4.7kΩ | R7,R9,R11 | R0603 | 3 |
| 16 | 10Ω | R12,R13,R14,R15,R16,R17 | R0603 | 6 |
| 17 | EFM8BB21F16G-C-QFN20 | U1 | QFN-20_L3.0-W3.0-P0.50-BL-EP1.7_EFM8BB21F16G | 1 |
| 18 | FD6288Q_C328453 | U2 | QFN-24_L4.0-W4.0-P0.50-BL-EP2.6 | 1 |
| 19 | UMW78M09 | U3 | TO-252-2_L6.6-W6.1-P4.57-LS9.9-BR-CW | 1 |
| 20 | AMS1117-3.3_C347222 | U4 | SOT-223-4_L6.5-W3.5-P2.30-LS7.0-BR | 1 |
