简介

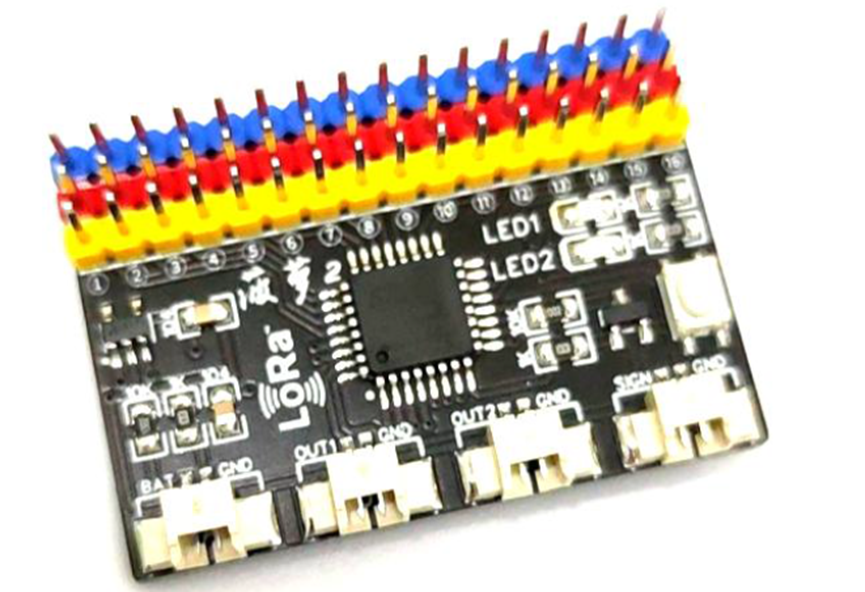

菠萝2 接收机依然采用了经典式设计布局,2.54mm-16P 排针*3、红蓝双LED 指示灯、对频按键、1.25mm-2P 卧贴接口*4,无线模块采用背部贴片按键。

简介:菠萝2 接收机依然采用了经典式设计布局,2.54mm-16P 排针*3、红蓝双LED 指示灯、对频按键、1.25mm-2P 卧贴接口*4,无线模块采用背部贴片按键。

开源协议

GPL 3.0

创建时间:2022-07-08 12:06:47更新时间:2022-07-08 14:41:52

描述

3 接收主板

菠萝2 接收机依然采用了经典式设计布局,2.54mm-16P 排针*3

红蓝双LED 指示灯、对频按键、1.25mm-2P 卧贴接口*4,无线模块采

用背部贴片按键。设计上集成了串行信号总线输出接口(PPM/SBUS),

此接口为SIGN 接口,输出信号由遥控器【输出】-【串行总线】菜单

设置。同时集成了两路电平输出接口:OUT1/OUT2OUT1 输出接口由

CH15 通道开关控制,OUT2 输出接口由CH16 通道开关控制,OUT1/OUT2

接口可外接电子开关模块控制。BAT 接口是电池电压检测接口,支持

2-8S 锂电池(0-36V)电压测量。菠萝2 接收机使用A32-S433A20S1a

泽耀科技无线模块,在PLTX-PL2 系统与LoRa 扩频调制的技术应用下,

使得通信距离得到显著提升,通过连接吸盘天线/长胶棒天线,拥有

高强穿透性的优点。

21

3.1 接收参数

☑核心STC8G2K64S4

☑主频24MHz

PLTX-PL2 无线电控制系统

SX1278 无线模块

433MHz/470MHz 无线通信

LoRa 扩频调制

☑远距离通信

☑高强穿透性

☑失控预警

5-9V BEC 供电

☑红蓝双LED 指示灯

☑对频按键

2-8S 电压回传

0-36V 电压检测

☑全16 路模拟通道

☑信号同步输出

16 通道标准舵量信号

☑串口总线信号(PPM/SBUS

☑电平控制信号(OUT1/OUT2

☑可连接电子开关控制

22

3.2 主板接口

23

3.3 外设配置

3.3.1 电源供电

菠萝2 接收机排针处使用5V/6V/9V BEC 电源输入,黄色排针为信

号线,红色排针为电源正极线,蓝色排针为电源负极线。

注意:接收机供电必须要用BEC 电源输入!不可使用电池直接供

电,会导致工作不稳定!如果电调不带BEC,则需使用外置UBEC

接收机供电。不可用过低或过高的电压!排针接口不可接反,接反会

导致接收机直接发热烧毁!

3.3.2 舵量信号输出

菠萝2 接收机采用信号同步输出模式,舵量+电平+PPM/SBUS 同时

输出。支持全16 通道标准1-2ms 舵量信号输出。

3.3.3 电池电压检测

菠萝2接收机主板BAT 接口为电池电压检测接口,支持2-8S0-36V

动力电池电压检测并回传给遥控器。

3.3.4 电平信号输出

菠萝2 接收机采用信号同步输出模式,舵量+电平+PPM/SBUS 同时

输出。支持电平信号输出,可连接电子开关模块使用。

3.3.5 串行总线信号输出

菠萝2 接收机采用信号同步输出模式,舵量+电平+PPM/SBUS 同时

输出。串行总线SIGN 接口可输出PPM/SBUS 串行总线信号,由遥控器

设置,支持8 通道PPM 信号输出以及16 通道SBUS 信号输出。输出的

PPM 信号为正逻辑信号,SBUS 信号为负逻辑信号。

24

3.4 尺寸参数

主板长度:40.64mm

主板宽度:27.94mm

主板高度:11.5mm(最高)

主板厚度:1.6mm(板厚)

舵量接口:2.54mm-3P 连接线

电压检测接口:1.25mm-2P 连接线

电平输出接口:1.25mm-2P 连接线

串行总线接口:1.25mm-2P 连接线

25

4 操作步骤

4.1 菜单按键

菠萝2 遥控器仅有两个菜单控制按键:KEY1KEY2,简化了硬件

难度。KEY1 控制进入菜单/返回菜单功能。KEY2 控制进入菜单目录/

切换界面/切换菜单行设置/微调切换功能。KEY1/KEY2 菜单按键集成

了各种操作,用户可以根据语音提示进行熟练操作。

4.2 旋转编码器

菠萝2 遥控器用了一个旋转编码器,图中KEY3 位置,旋转编码器

是一个数字电位器,分为顺时针正转/逆时针反转/按下操作。转动旋

转编码器控制菜单上下/菜单加减/独立微调。按下旋转编码器则是

KEY3 功能,菜单上下/菜单加减/独立微调功能之间的切换确认操作。

26

4.3 界面切换

菠萝2 遥控器开机之后将进入主界面显示画面,在主界面(上图)

显示下,按下【KEY2】按键主界面则会切换成切换画面显示(下图),

实现界面主界面显示和切换界面显示的切换功能。

主界面显示和切换界面的显示区别在于主界面状态下显示的是旋

KN1-KN4 和开关SW1-SW8 的状态,在切换界面状态下显示的是接收

机回传电压、接收机回传接收信号强度、混控MIX1-MIX8 的开启状态。

用户可通过按下【KEY2】按键实现这两个不同参数显示画面之间的切

换显示功能。其中,油门锁定与失控预警(接收机回传信号断开)小

图标在两种界面下都能弹出,以方便用户知晓。

设计图

未生成预览图,请在编辑器重新保存一次

BOM

暂无BOM

3D模型

序号文件名称下载次数
暂无数据

附件

序号文件名称下载次数
1
菠萝2接收机电路原理图.pdf
39
2
菠萝2系列无线模块引脚定义.pdf
33
3
菠萝2系列主板PCB和BOM表.zip
32
4
菠萝2系列用户使用说明.pdf
52
5
菠萝2接收机主板BOM表.xlsx
34
6
NEW_PCB_2022-05-07.pcbdoc
26
7
NEW_PCB_2022-05-07.rar
36
克隆工程
添加到专辑
0
0
分享
侵权投诉

工程成员

知识产权声明&复刻说明

本项目为开源硬件项目,其相关的知识产权归创作者所有。创作者在本平台上传该硬件项目仅供平台用户用于学习交流及研究,不包括任何商业性使用,请勿用于商业售卖或其他盈利性的用途;如您认为本项目涉嫌侵犯了您的相关权益,请点击上方“侵权投诉”按钮,我们将按照嘉立创《侵权投诉与申诉规则》进行处理。

请在进行项目复刻时自行验证电路的可行性,并自行辨别该项目是否对您适用。您对复刻项目的任何后果负责,无论何种情况,本平台将不对您在复刻项目时,遇到的任何因开源项目电路设计问题所导致的直接、间接等损害负责。
