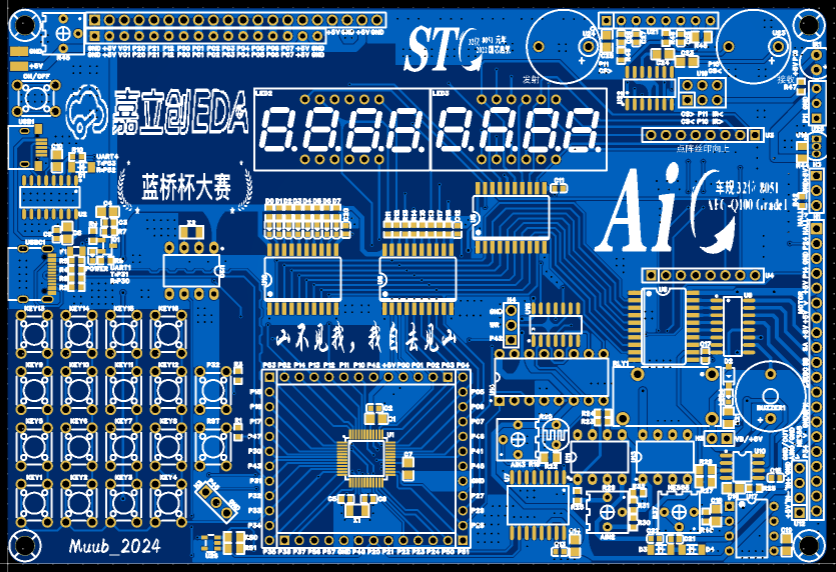

基于Ai8051U的开发学习板

感谢STC&嘉立创EDA举办的电子设计大赛,让我对PCB绘制，与AI8051U芯片的学习有了更深一步的认识。

下面就附一下芯片的介绍吧：

Ai8051U，USB 型 1T 8051，支持32位和8位指令集, RMB2.3
管脚兼容天王级别的:  89C52RC,  12C5A60S2
要兼容 8位8051指令集，  可以用 Keil C51/IAR/SDCC 编译器
===就相当于更强大的 8H8K64U
要兼容 32位8051指令集，可以用 Keil C251 编译器，双核兼容设计
===就相当于更强大的 32G12K128, 32G8K64
34K SRAM(2K edata, 32K xdata), 64K Flash
TFPU@120MHz, 硬件浮点/硬件三角函数 运算器
DMA支持PWM, DMA支持外设直接到外设, P2P
120MHz-PWM支持硬件移相，16位PWM; 真12位ADC
USB, 4组串口，12位ADC, 轨到轨比较器
QSPI, SPI, I2S, I2C,  TFT-i8080/M6800 接口
PDIP40，LQFP44，LQFP48

1，Ai8051U有TFPU@120MHz, 算力比他强, uS级硬件三角函数/浮点运算器；
2，Ai8051U的抗干扰比他强；
3,  Ai8051U的内部复位是专业级的复位电路，彻底省外部复位；
4,  Ai8051U的内部时钟完全满足串口通信要求,4组串口；
5，Ai8051U-LQFP48有 QSPI, i8080/M6800-TFT 接口，32F103C8T6没有;
6,  Ai8051U的PWM支持硬件移相@120MHz
7，Ai8051U是 34K SRAM
8，Ai8051U是 自带硬件USB, 1个芯片就能直接USB连接电脑仿真/下载，全球唯一

Ai8051U-LQFP48， RMB2.3含税

--------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------

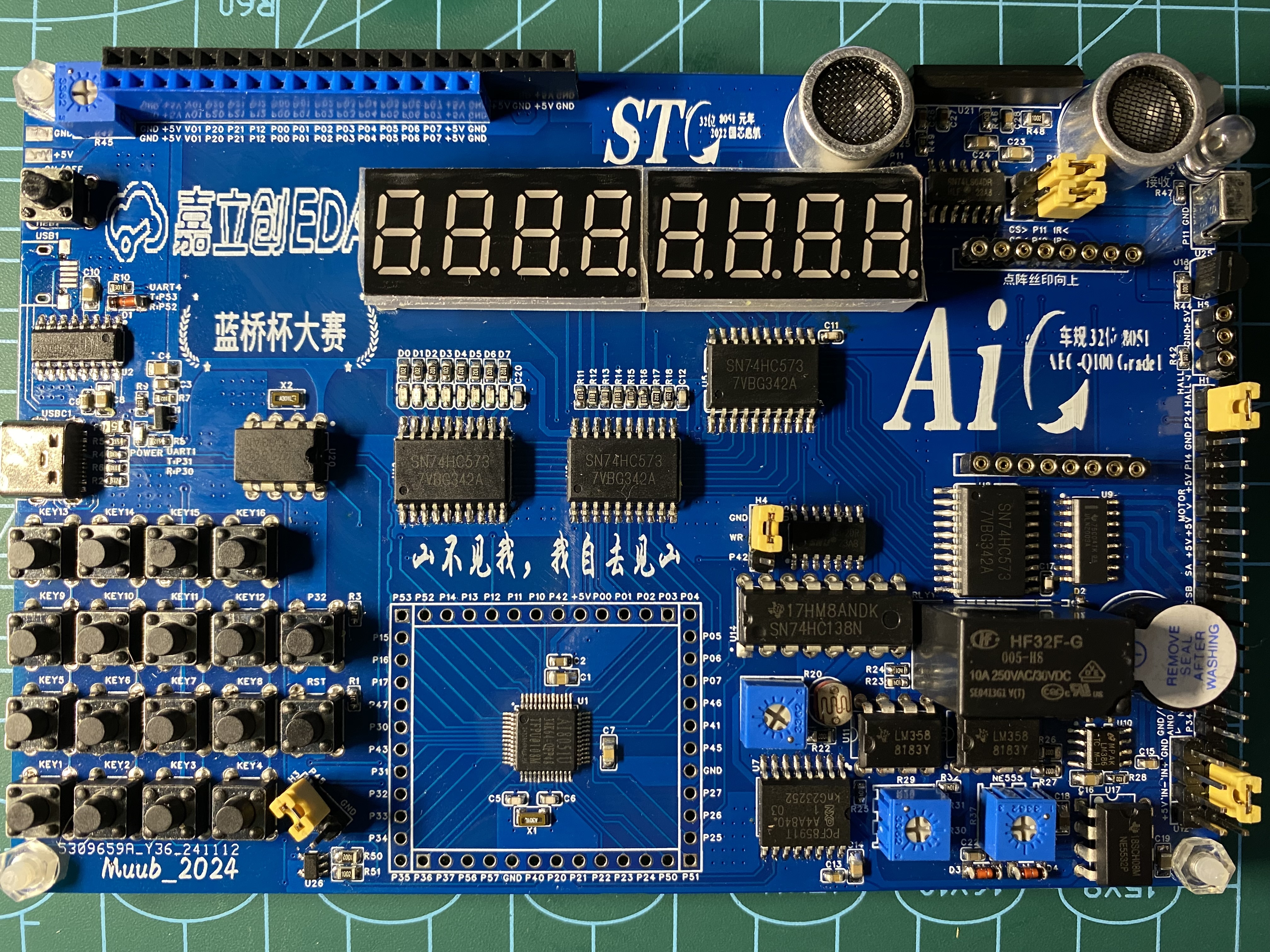

因为时间问题，仅对开发板进行了简单的综合测试，下面是演示效果。

ps:1.在测试中准双向口模式下IO电平反转时间:125nS。

     2.硬件USB下载程序确实比串口下载快多了，之前写的程序要下载半天，硬件USB下载提高了不少速度。（选择硬件USB下载时建议考虑使用USB-CDC或USB-HID与上位机进行串口通信）

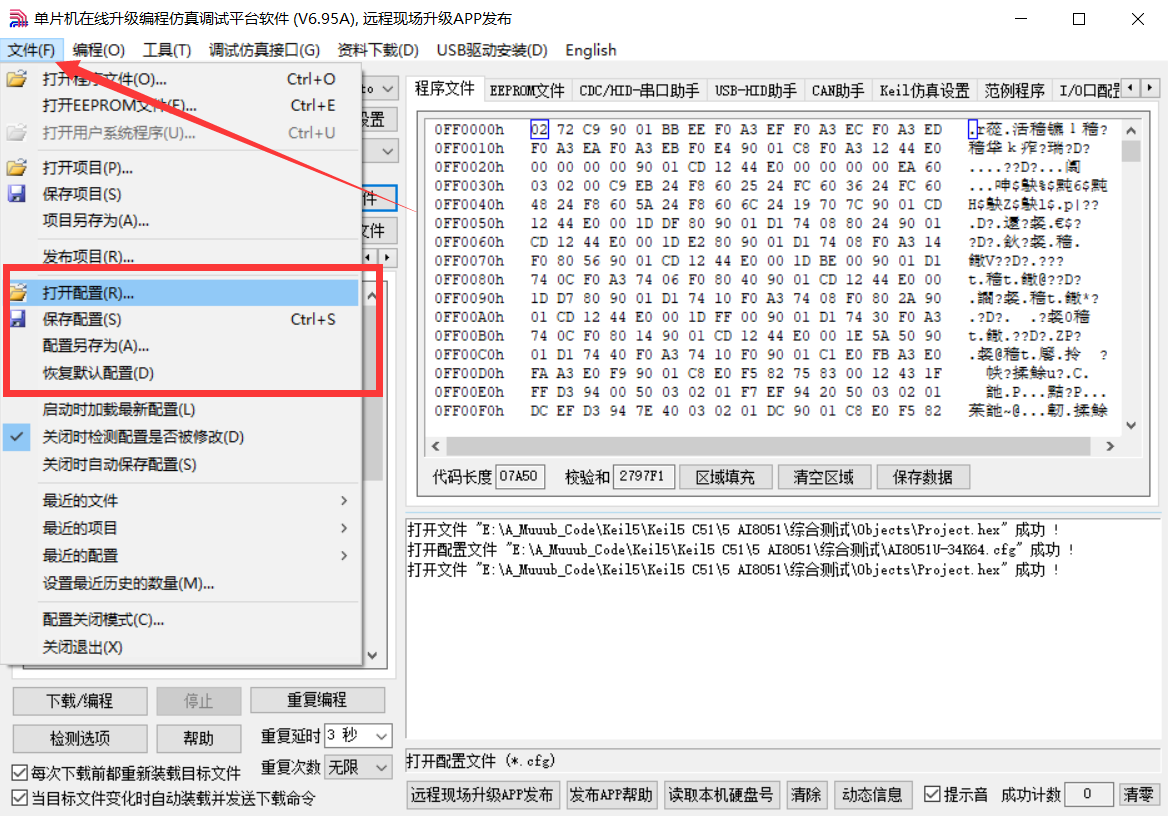

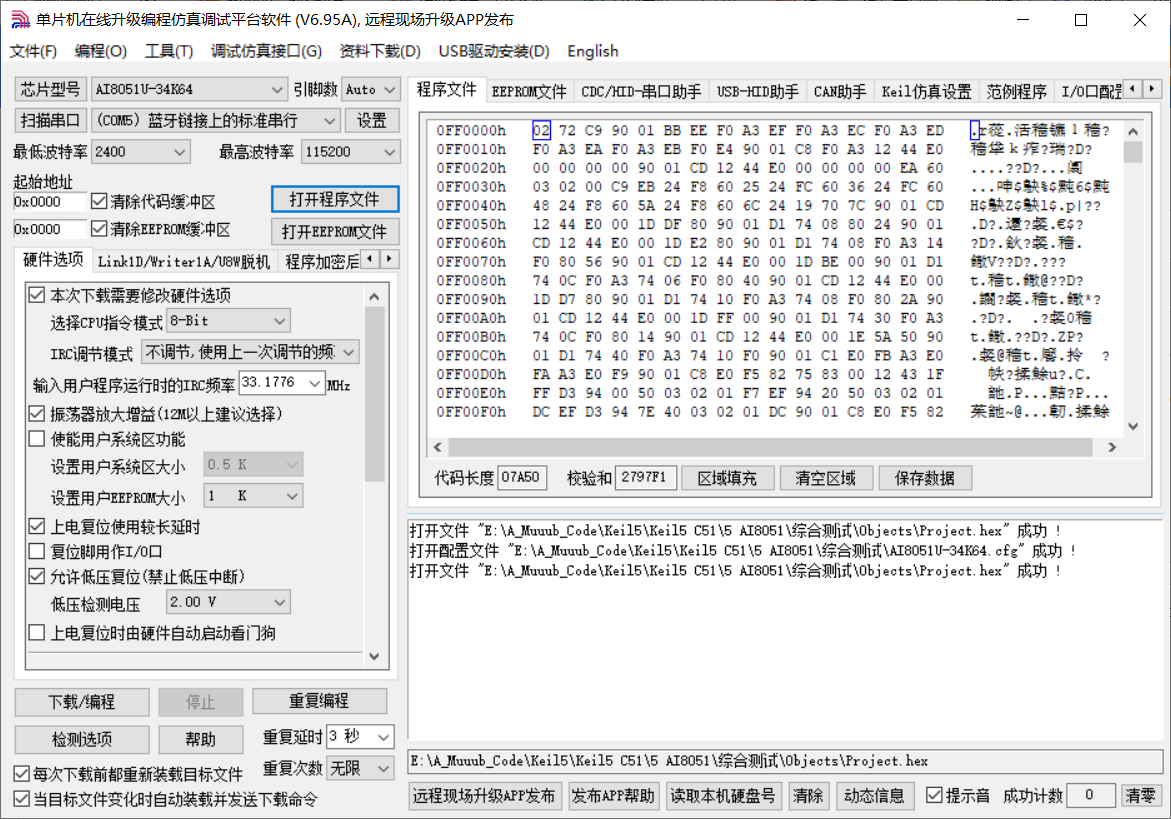

     3.新版本AIapp-ISP中增加了"保存配置"的功能，以后下载程序的时候再也不用担心忘记配置编程设置而重新下载了。
