CH32V003F4U6 USB开发板
710
0
0
0
简介
CH32V003F4U6 USB开发板，超低成本模拟usb协议。
简介：CH32V003F4U6 USB开发板，超低成本模拟usb协议。开源协议
：MIT License
创建时间：2024-12-11 02:35:47更新时间：2024-12-31 16:19:01
描述
修改自 https://oshwhub.com/embeddedboys/ch32v003-usb
本项目对上述开发板进行修改，改为使用CH32V003F4U6封装，用以测试usb功能。
Type C 接口，LDO 3.3V 供电，全部引脚引出，引出ch32v003的单线debug接口。

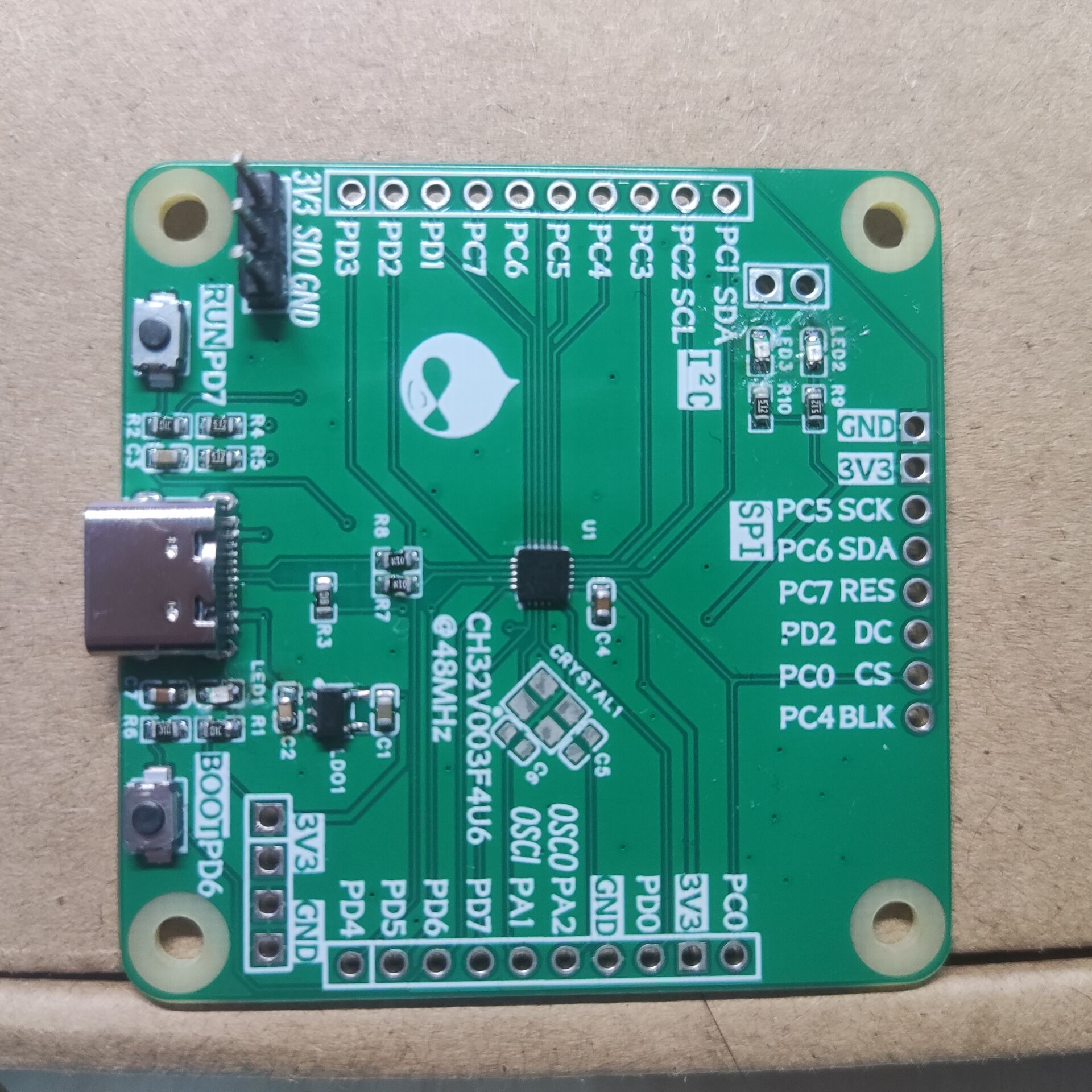

晶振并不是必须的，如图，不使用晶振也能实现usb通信。
预留两个led灯，自己用杜邦线接在想测试的引脚上，这种设计参考了wch官方开发板。
经测试，兼容github原作者@cnlohr实现的模拟usb，电脑能正确识别模拟的USB鼠标。
注意使用原项目master分支的minichlink，旧版有bug
https://github.com/cnlohr/ch32v003fun
https://github.com/cnlohr/rv003usb
