TPS5450降压模块验证板
3.4k
0
0
4
简介
TPS5450 是一款高输出电流的 PWM 转换器，集成了低电阻高侧 N 沟道 MOSFET。包括高性能电压误差放大器、欠压锁定电路、内部设置的慢启动电路以及电压前馈电路。
简介：TPS5450 是一款高输出电流的 PWM 转换器，集成了低电阻高侧 N 沟道 MOSFET。包括高性能电压误差放大器、欠压锁定电路、内部设置的慢启动电路以及电压前馈电路。开源协议
：GPL 3.0
创建时间：2023-11-28 11:48:12更新时间：2023-12-11 14:17:37
描述
- 宽输入电压范围为：5.5V 至 36V
- 高达 5A 的持续（峰值为 6A）输出电流
- 通过 110mΩ 集成 MOSFET 开关实现大于 90% 的高效率
- 宽输出电压范围：可调节为低至 1.22V，初始精度为 1.5%
- 内部补偿最大限度地减少了外部器件数量
- 适用于小型滤波器尺寸的固定 500kHz 开关频率
- 18µA 关断电源电流
- 通过输入电压前馈改进线路调整和瞬态响应
- 系统受过流限制、过压保护和热关断的保护
- –40°C 至 125°C 的工作结温范围
- 采用小型热增强型 8 引脚 SOIC PowerPAD™ 封装

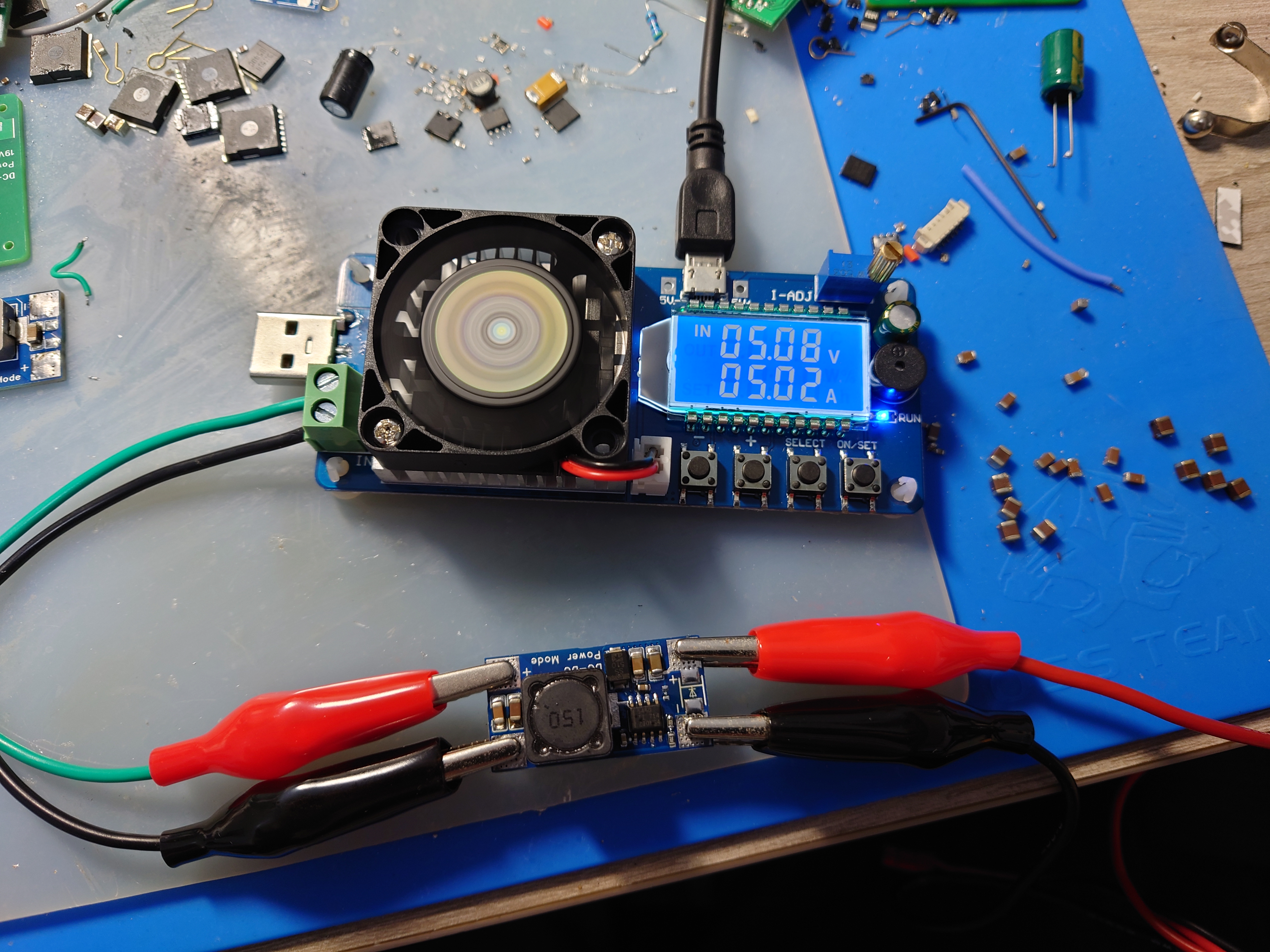

输入24V，输出5.3V 5A测试正常，长期满载工作需加强散热。
