TL494大功率降压模块 2.0
1.7k
0
0
4
简介
一款简单的高效率大功率buck降压模块，支持100V20A输出
简介：一款简单的高效率大功率buck降压模块，支持100V20A输出复刻成本：￥30
开源协议
：LGPL 3.0
创建时间：2025-02-13 15:34:02更新时间：2025-02-13 15:58:02
描述
项目特点：体积小，功率大，效率高，支持宽电压输入。
项目参数：
输入电压：15-120VDC
输入电流：≥10A
输出电压：0-VIN
输出电流：0-20A
注意事项：使用时要将两个并排在一起的管子加散热片，并用绝缘片与散热片进行绝缘，必要时要使用绝缘粒子进行固定。
工作原理：TL494作为主控芯片通过脉宽调制实现输出电压电流调整。采用两路辅电，供电更稳定，一路给主控芯片供电，另一路给开关管驱动电路供电。开关管则采用NMOS。
结尾说明：变压器参数已经写在图纸里了，包括同名端图纸里也有标记。CN1和CN2插座是辅电输出，可以接12V散热风扇。CN3插座是用来接电压表的，方便大家制作可调电源使用。板子上面的3296 电位器可以换成其他外置电位器。

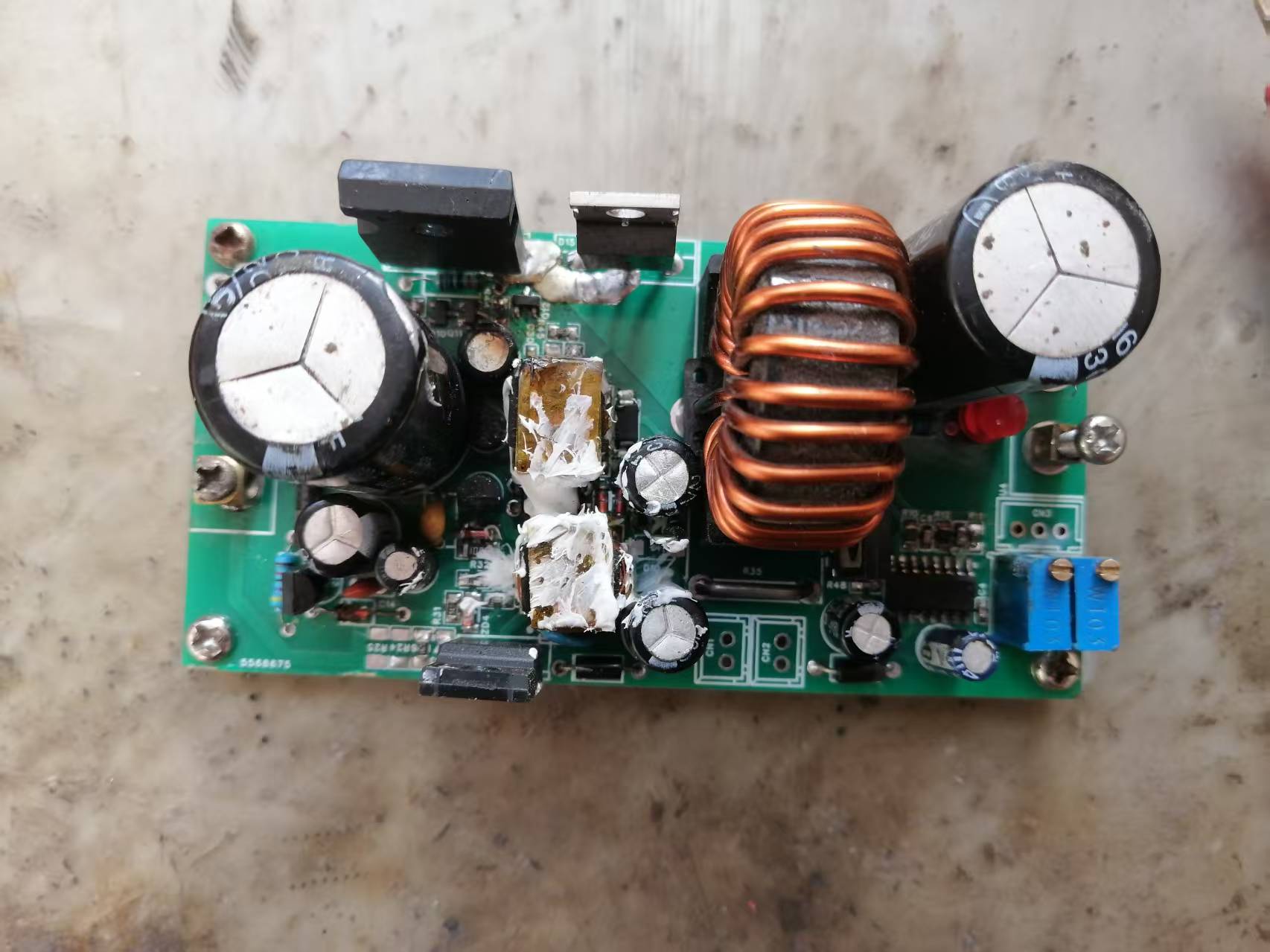

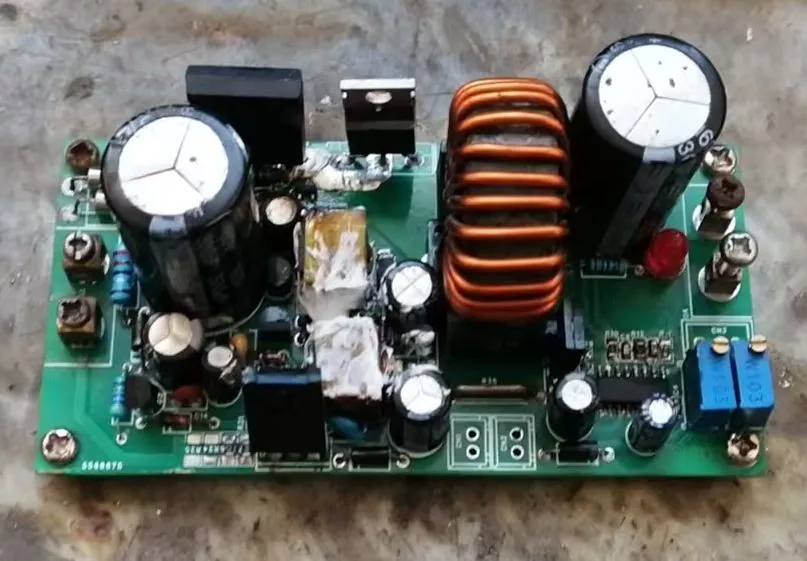

下面是实物图片
