标准版【涂鸦智能】智能的温湿度计

简介：基于涂鸦智能的温湿度计

开源协议: GPL 3.0

创建时间： 2021-01-19 19:26:23

更新时间： 2024-02-23 23:38:36

描述

涂鸦智能的温湿度计集成一个继电器开关

立创EDA与涂鸦智再次开展的涂鸦智能第二期物联网实战营，本电路次采用MUC开发方案。

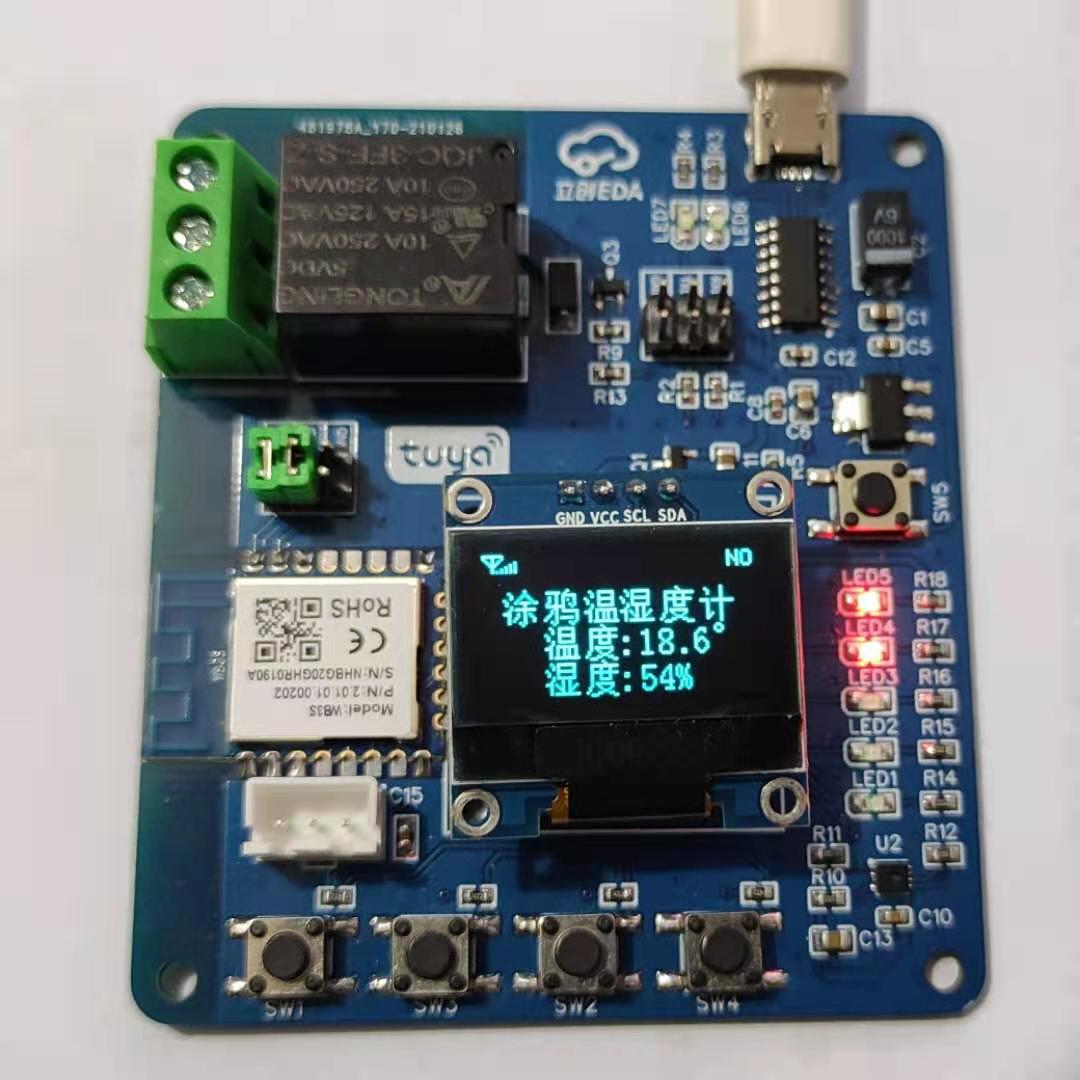

核心MUC选择STC8G2K64S4，通信模块使用涂鸦的WB3S，温湿度传感器选择SHT30芯片，显示屏采用0.96寸OLED显示屏，增加继电器开关输出电路，集成串口烧录电路，5个指示灯。4个按键，电源转换部分使用AMS1117电源转换芯片。

1. 通过按键可以切换配网模式，可以按键控制继电器开关;

2. 显示屏可显示配网模式， LED指示可以显示配网模式，继电器指示，模块联网指示;

3. 手机APP能显示温度，湿度，可控远程制继电器开关;

4. 板载STC单片机下载电路，按一下按键可以重启单片机下载程序。

上面留有DS18B20温度传感器，AM2301温湿度传感器接口，在此基础上通过显示屏设定温度，做一个温湿度自动控制系统。

对我编程能力弱，是一次大挑战。感谢赵佳露同学的帮助，在他的分享代码改写完成了MUC代码部分。

设计图

原理图

（ 1 / ）

PCB

（ 1 / ）

未生成预览图，请在编辑器重新保存一次

BOM

ID	Name	Designator	Footprint	Quantity
1	100uF	C2	CAP-SMD_L7.3-W4.3-R-RD	1
2	100nF	C5,C12,C8,C7,C15,C4,C10	C0603	7
3	CH340C_JX	U4	SOP-16_L9.9-W3.9-P1.27-LS6.1-BL	1
4	22uF	C6,C1	C0805D	2
5	2.2K	R13,R15,R14,R16,R17,R18	R0603	6
6	S8050	Q3	SOT-23_L2.9-W1.3-P0.95-LS2.4-BR	1
7	Blue	LED1,LED2,LED3,LED4,LED6,LED7,LED5	LED0805-R-RD	7
8	10K	R5,R20,R21,R19,R22,R9,R10,R11,R12	R0603	9
9	10uF	C11	C0805D	1
10	330R	R6,R7,R2,R1	R0603	4
11	1uF	C9	C0805D	1
12	4.7K	R8	R0603	1
13	WB3S	U1	WIFIM-SMD_WB3S	1
14	0.96OLED_4P_Module_JX	P2	0.96_OLED	1
15	XH-3A	CN1	CONN-TH_XH-3A	1
16	U-F-M5DD-W-2	USB1	MICRO-USB-SMD_MICRO-USB-A17	1
17	SHT30-DIS-B	U2	DFN-8_L2.5-W2.5-P0.50-BL-EP	1
18	AO3401	Q1	SOT-23_L2.9-W1.3-P0.95-LS2.4-BR	1
19	SRD-05VDC-SL-C	RELAY1	SRD-松乐	1
20	Header-Male-2.54_2x3	J2,J1	HDR-TH_6P-P2.54-V-R2-C3-S2.54	2
21	6x6x4.3	SW3,SW2,SW4,SW1,SW5	6*6按键开关	5
22	AMS1117-3.3	U3	SOT-223_L6.5-W3.5-P2.30-LS7.0-BR	1
23	1K	R3,R4	R0603	2
24	SS14	D1	DO-214AC_L4.3-W2.7-LS5.3-RD	1
25	XK128-5.0-3P	P1	XK128-5.0-3P	1
26	10uF	C3,C13	C0805	2
