标准版 【已验证】STM32F401CCU6多功能底板
简介：STM32F401CCU6的多功能底板DIY
开源协议: TAPR Open Hardware License
描述

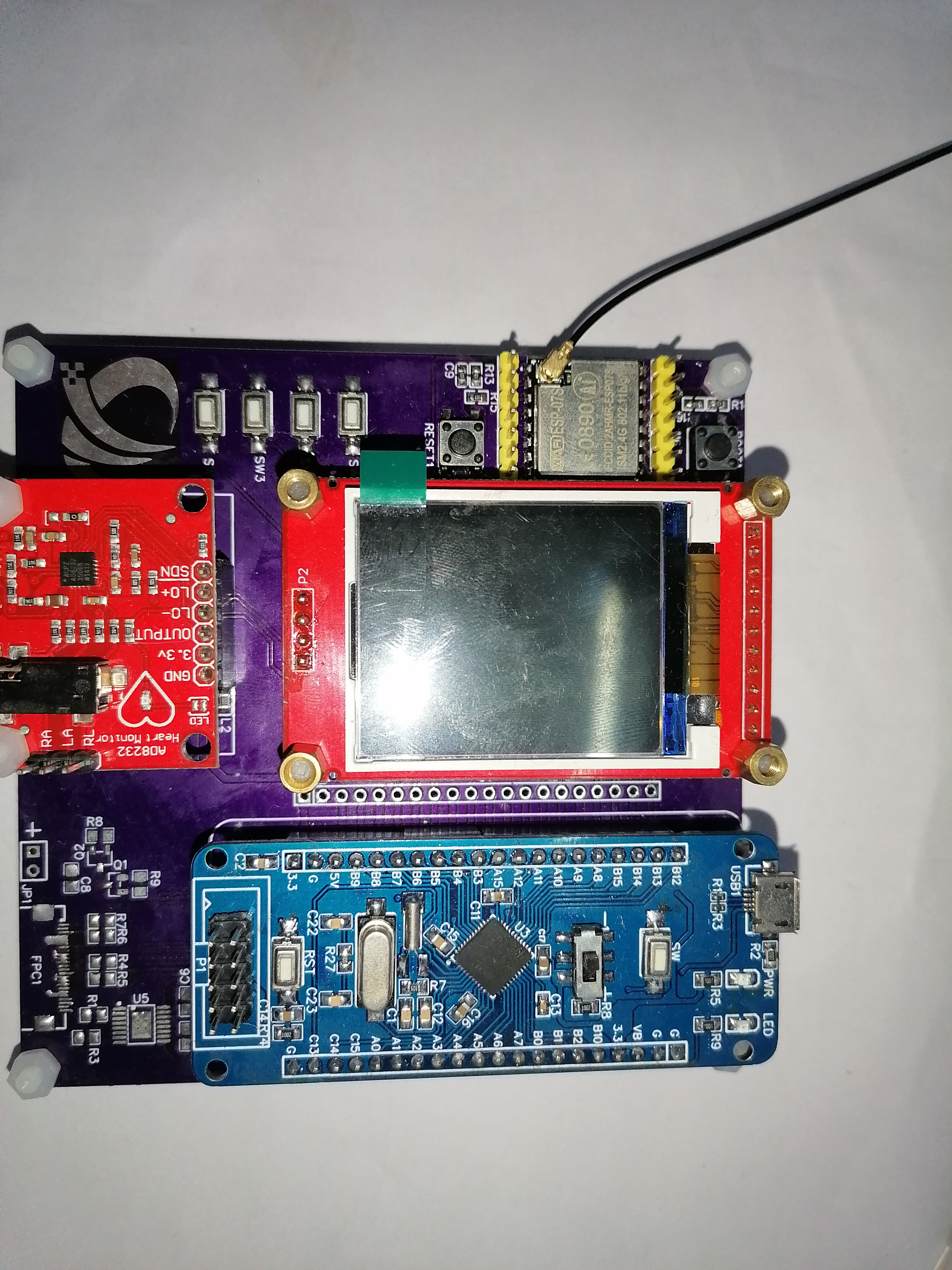

STM32F401CCU6的多功能底板DIY，有TFT屏幕、按键、心率传感器、NTC、ｆｌａｓｈ、ＥＳＰ8266等等。个人主页上有相关的核心板工程文件。后续会有驱动程序与学习心得分享在公众号上。欢迎大家关注微信公众号：持行电子
设计图
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 2PIN | 5V | 2PIN | 1 |
| 2 | CR1220-2 | B1 | BAT-SMD_CR1220-2 | 1 |
| 3 | 10uF | C1 | C0603 | 1 |
| 4 | 1u | C2,C3,C17 | C0805 | 3 |
| 5 | 20pF | C4,C5 | C0603 | 2 |
| 6 | 100nF/50V | C6,C9 | 0603_C_JX | 2 |
| 7 | 104 | C11,C15,C16 | C0805 | 3 |
| 8 | Header-Male-2.54_1x20 | J1,J2,J3,J4 | HDR-TH_20PIN-V-MALE-PITCH2.54 | 4 |
| 9 | Header2.54mm 1*8P | J5,J6 | HDR-TH_8P-P2.54-V | 2 |
| 10 | 270nH | L1,L2 | L0805 | 2 |
| 11 | ESP-07S | MK1 | WIRELM-SMD_ESP-07S | 1 |
| 12 | Header-Female-2.54_1x6 | P1 | HDR-TH_6P-P2.54-V-F | 1 |
| 13 | 10k/1% | R1,R4,R12,R13,R14,R15,R16 | 0603_R_JX | 7 |
| 14 | 1k | R2 | R0805 | 1 |
| 15 | 4.7KΩ | R3 | R0603 | 1 |
| 16 | 10R/1% | R10,R11 | 0603_R_JX | 2 |
| 17 | 1TS002E-2600-2500 | SW1,SW2,SW3,SW4,SW7,SW8 | KEY-SMD_L6.1-W3.7-LS8.0 | 6 |
| 18 | DS-06RP | SW9 | SW-TH_DS-06RP | 1 |
| 19 | W25Q32JVSSIM | U1 | SOIC-8_L5.3-W5.3-P1.27-LS8.0-BL | 1 |
| 20 | TFT 1.8寸 SPI屏幕 | U2 | TFT 1.8寸 SPI屏幕 | 1 |
| 21 | AD8232-ECG | U3 | AD8232-MODULE | 1 |
| 22 | AMS1117-3.3 | U4 | SOT-223-3_L6.5-W3.4-P2.30-LS7.0-BR | 1 |
| 23 | CH340C | U6 | SOP-16_L10.0-W3.9-P1.27-LS6.0-BL | 1 |
| 24 | Micro USB 5P_c21377 | USB1 | MICRO-USB-SMD_5P-P0.65-H-M_MICRO-USB-5P | 1 |
| 25 | 12MHz | X1 | HC-49US_L11.5-W4.5-P4.88 | 1 |
