恒定 200w 30000lm 风扇散热 手电筒 光锤201

欢迎将此项目用于一切合法、道德的盈利用途

手电筒的名字是光锤201，在光锤200基础上优化了重量、体积、成本。光锤201采用5CM高转风扇，可以常亮200w30000lm不降档。电池采用4串睿恩5000mah全极耳21700电池，搭配50A带温控保护板，如果需要节省成本也可以使用新能安jp40。充电方面采用ip2369芯片，支持45w pd快充。光锤201的重量约为720g，200w下续航约为19分钟，15w下续航约为5小时，复刻物料成本约200元

复刻交流群：522608529

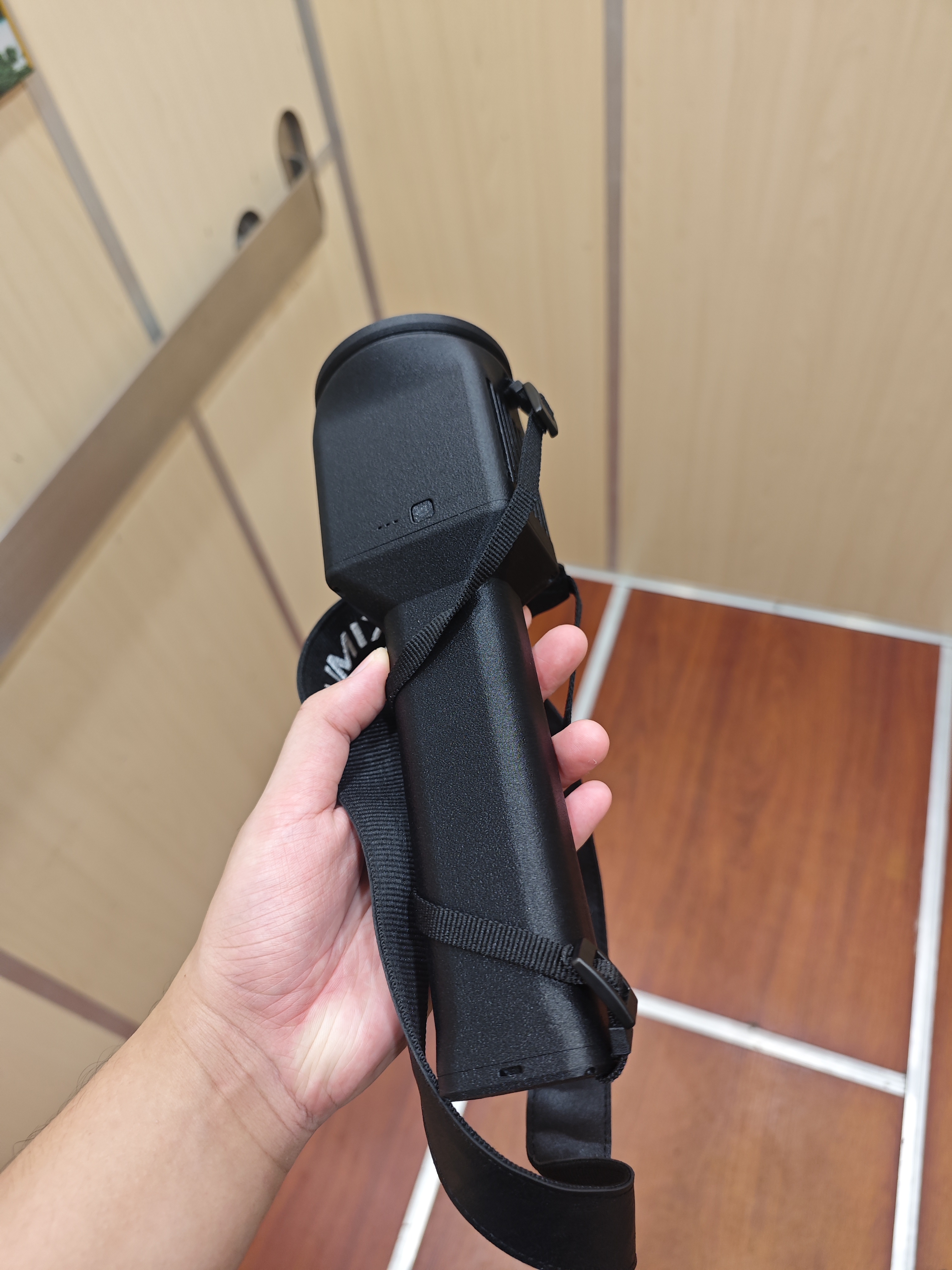

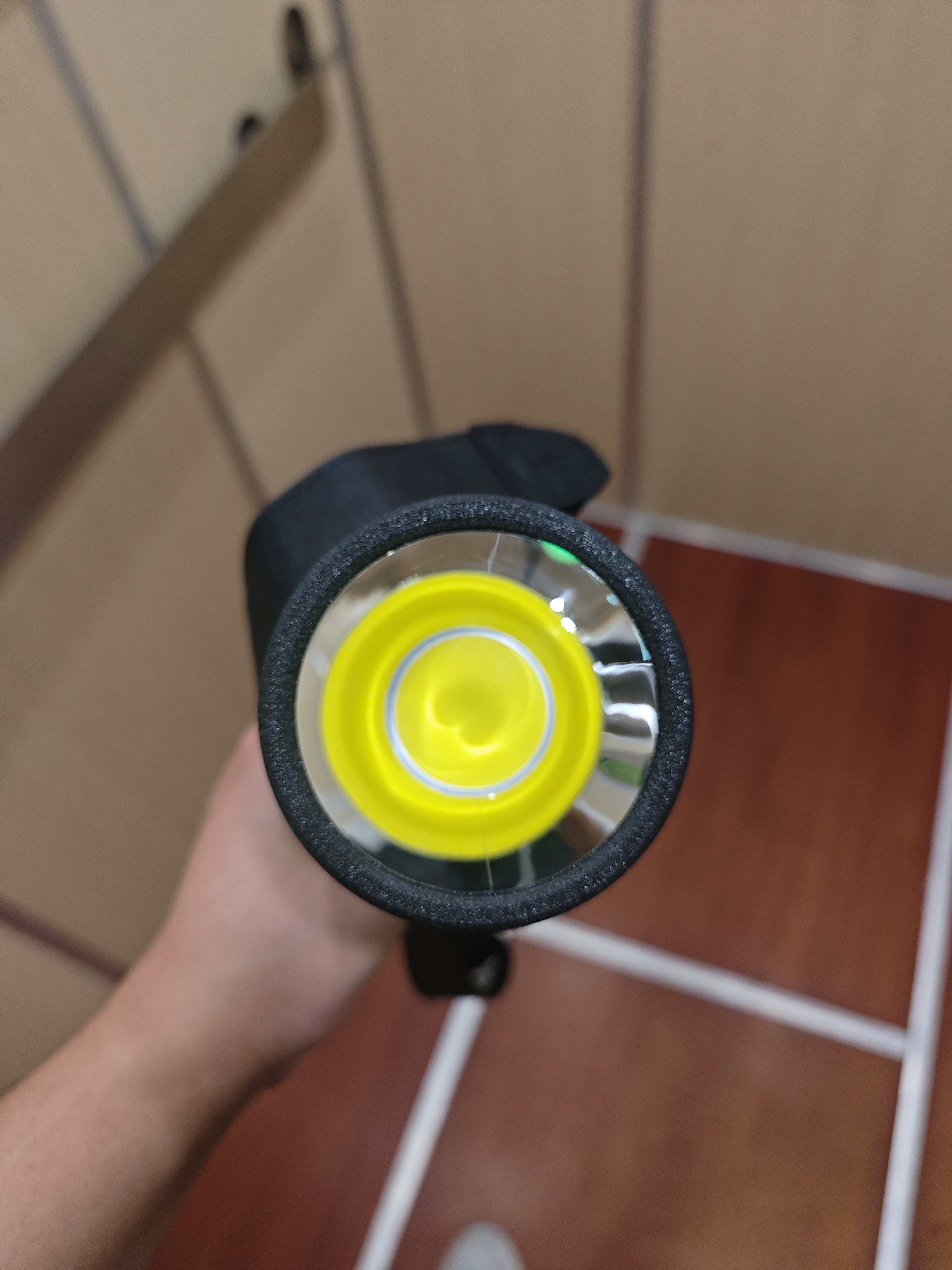

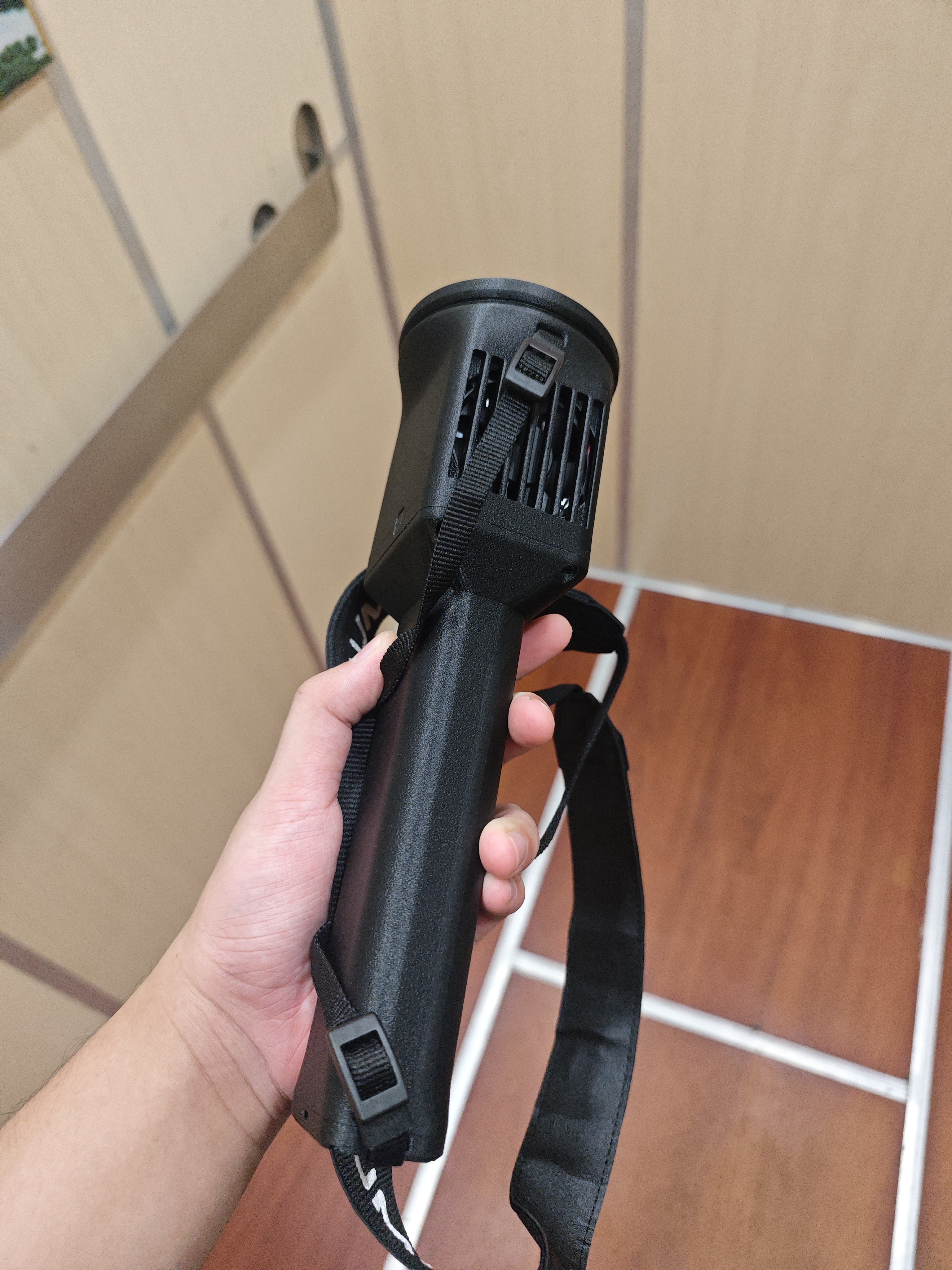

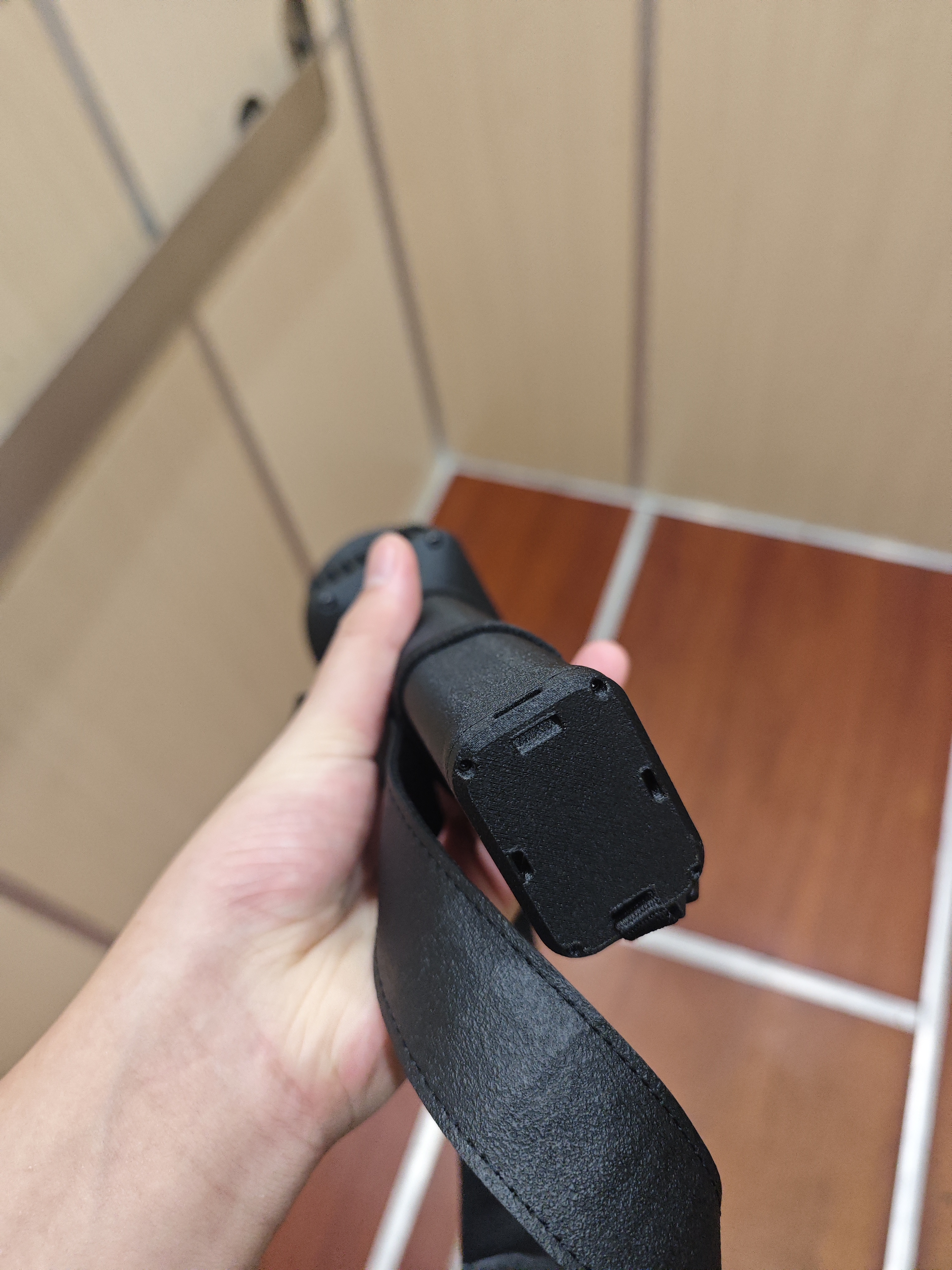

一、成品展示

二、相关视频

村里树光合作用了，手搓200瓦30000流明风扇散热手电筒https://www.bilibili.com/video/BV1yHvczSE4k

三、需要的工具

3D打印机、点焊机、加热台或热风枪、电烙铁

四、物料列表

主板物料：

1.1、 充放电芯片 ip2369 1颗 5.8元 https://e.tb.cn/h.hypLxwBzihLhxJi
其它物料立创商城均有售直接下单即可

主MOS CMSA070N10不可以替换，其它可按需替换同规格，陶瓷电容务必在立创商城买，淘宝上99%都是虚标假货

灯板物料：

2.1、 第4代cxm32 6500K ra70 1颗 60-68元
https://e.tb.cn/h.SZyq7LuAVwjIjh8
https://m.tb.cn/h.hyBOMuK
2.2、 贴片大电流PCB跳线 8.2mm 铜 2个 2.2元 https://e.tb.cn/h.hyBmGf1eUFZVHnt

电池组物料：

如果不想自己做电池组可以上淘宝或闲鱼搜索光锤201电池，会有别人做好的

3.1、4串50A保护板带NTC温感 1个 32.3元 https://qr.1688.com/s/xnHbjHii
【备选性价比款】4串25A保护板带NTC温感 1个 14.5元
https://qr.1688.com/s/KSIGgH1A

3.2、动力型全极耳21700电池 4个 如新能安jp40、比克45d、睿恩RS50

其它物料：

4.1、 散热器 50x50x50mm 1个 6元 https://e.tb.cn/h.hyBqEVWHMRfiSMC
4.2、 5010 5v 双滚珠 7000转 散热风扇 1个 8元
(因需将5v风扇超频至8.4v使用，如使用其它风扇，请先验证稳定性) https://m.tb.cn/h.hyBtOFd
4.3、 74mm镀膜玻璃 1个 10-10.89元
https://e.tb.cn/h.SZyq7LuAVwjIjh8
https://qr.1688.com/s/GGVzXDaJ
4.4、 xt30公头 1个 1.1元 http://e.tb.cn/h.gsYHqmoaqklVcFi
4.5、 xt30母头 1个 1.1元 http://e.tb.cn/h.gsYHqmoaqklVcFi
4.6、 gh1.25 2p 100mm 单头线 2根 0.1元 http://e.tb.cn/h.gHdqIGbL4RUAgCV
4.7、 特软硅胶线 红 黑 20AWG 3.92元 https://e.tb.cn/h.hyKXX6sOgqdDfkK
4.8、 特软硅胶线 红 黑 16AWG 7.54元 https://e.tb.cn/h.hyKXX6sOgqdDfkK
4.9、 土八字热熔螺母 M1.4x4x2.3 4颗 2.6元 http://e.tb.cn/h.gHdOWlFtJ0vKQqW
4.10、 土八字热熔螺母 M2.5x5x3.5 4颗 4.1元
http://e.tb.cn/h.gHdOWlFtJ0vKQqW
4.11、 内六角螺丝 1.4x4(全牙) 4颗 3.6元 http://e.tb.cn/h.gsYrW6Gd2yeJAIM
4.12、 内六角螺丝 圆头 2.5x8 4颗 3.24元 https://e.tb.cn/h.hBPC56rp0HAViLV
4.13、 自攻平头螺丝 M2.6x20 4颗 3.5元 https://e.tb.cn/h.hyBy74ZuvioQjxT
4.14、 导热双面胶带 25x0.15mm 16.6元 https://e.tb.cn/h.hywp5h4EYbCE1lF
4.15、 减震泡棉 2mm厚 20mm宽 5m长 9.8元 http://e.tb.cn/h.gsLZyCKUVkQPE1r
4.16、 高温胶带 24mm宽 33米长 12.8元 https://mobile.yangkeduo.com/goods1.html?ps=tMDGXBUpv0
4.17、 反光膜 0.1mm 7元
https://e.tb.cn/h.hBST3cUdswlM2NG
4.18、 导热硅脂 都行

配套物料(按需购买)：

5.1、PWLINK2 LITE 下载器 1个 9.9元 http://e.tb.cn/h.gsoPTfnI6id9vIx?tk=6YWB38lw4rn
5.2、4p 1.27间距 钻石头 下载探针 1个 10.6元 https://e.tb.cn/h.hBl4no1j38p2au5
5.3、H1.3螺丝刀 1把 自购 都行
5.4、H1.5螺丝刀 1把 自购 都行

五、灯头组装

基本的组装过程已在视频 https://www.bilibili.com/video/BV1yHvczSE4k 中 展示，这里只补充细节

友情提醒：搞不定？如何搬救兵？请加入复刻交流群：522608529

首先是刷入固件：

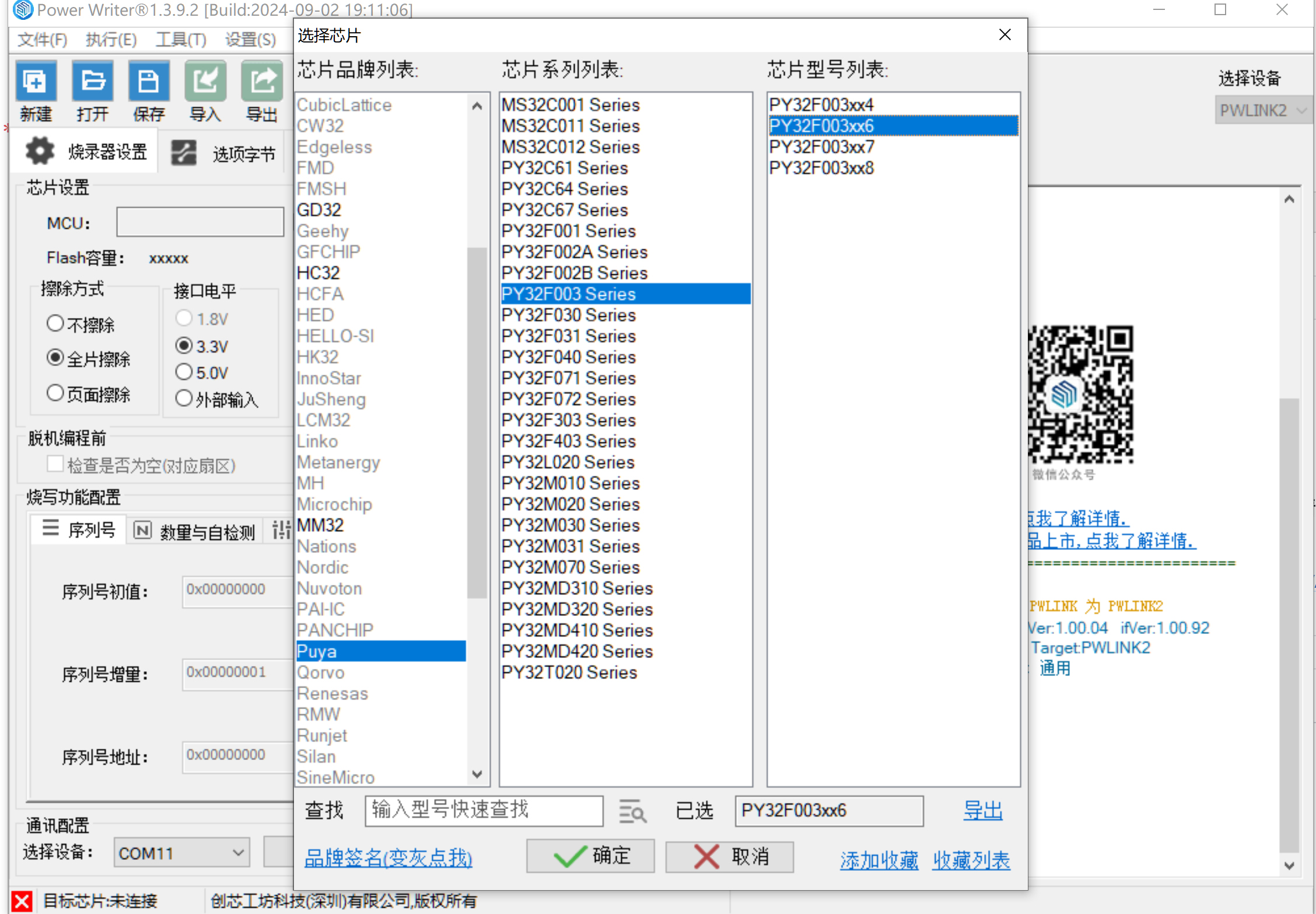

自行下载安装PWLINK2 LITE(4.1) 的配套软件Power Writer，将PWLINK2 LITE插入电脑，选择芯片PY32F003xx6，如果无法选择此芯片请咨询客服。

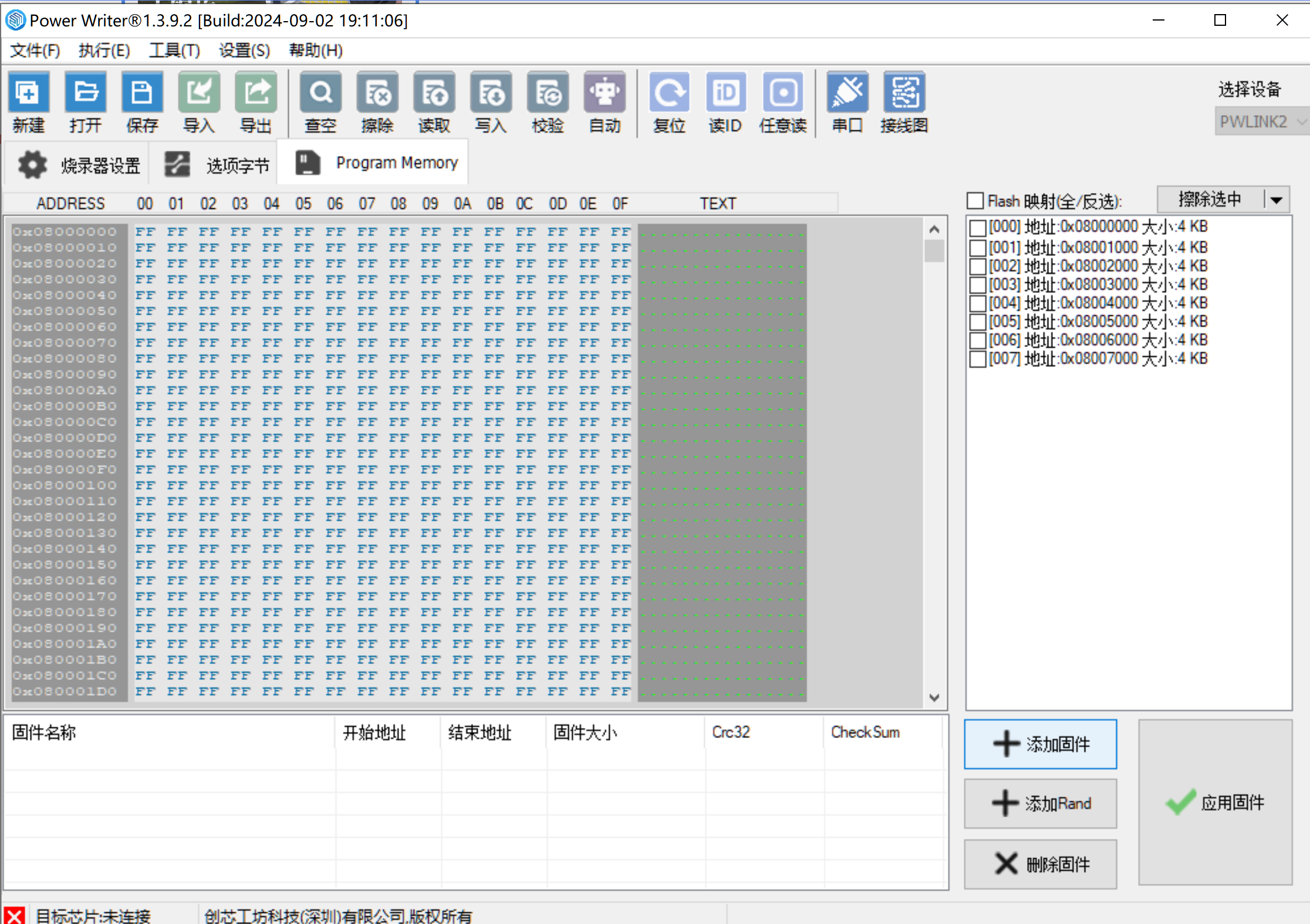

点击Progrem Memory，点击添加固件

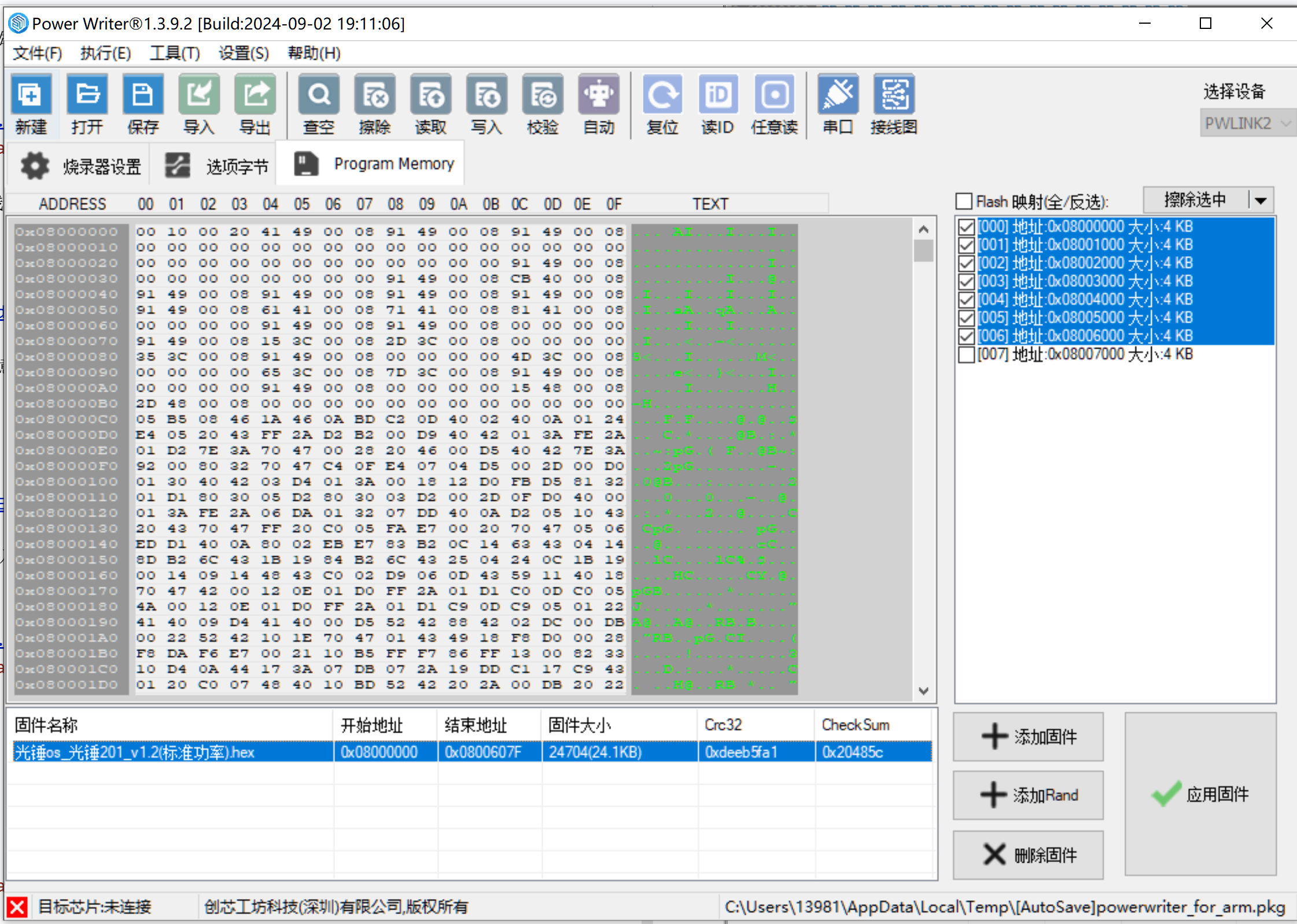

添加附件中的光锤os_光锤201 _v1.2.hex，然后点击应用固件（因pcb硬件差异，实际功率会有5%误差，可按需刷入标准、+2、-2固件矫正）

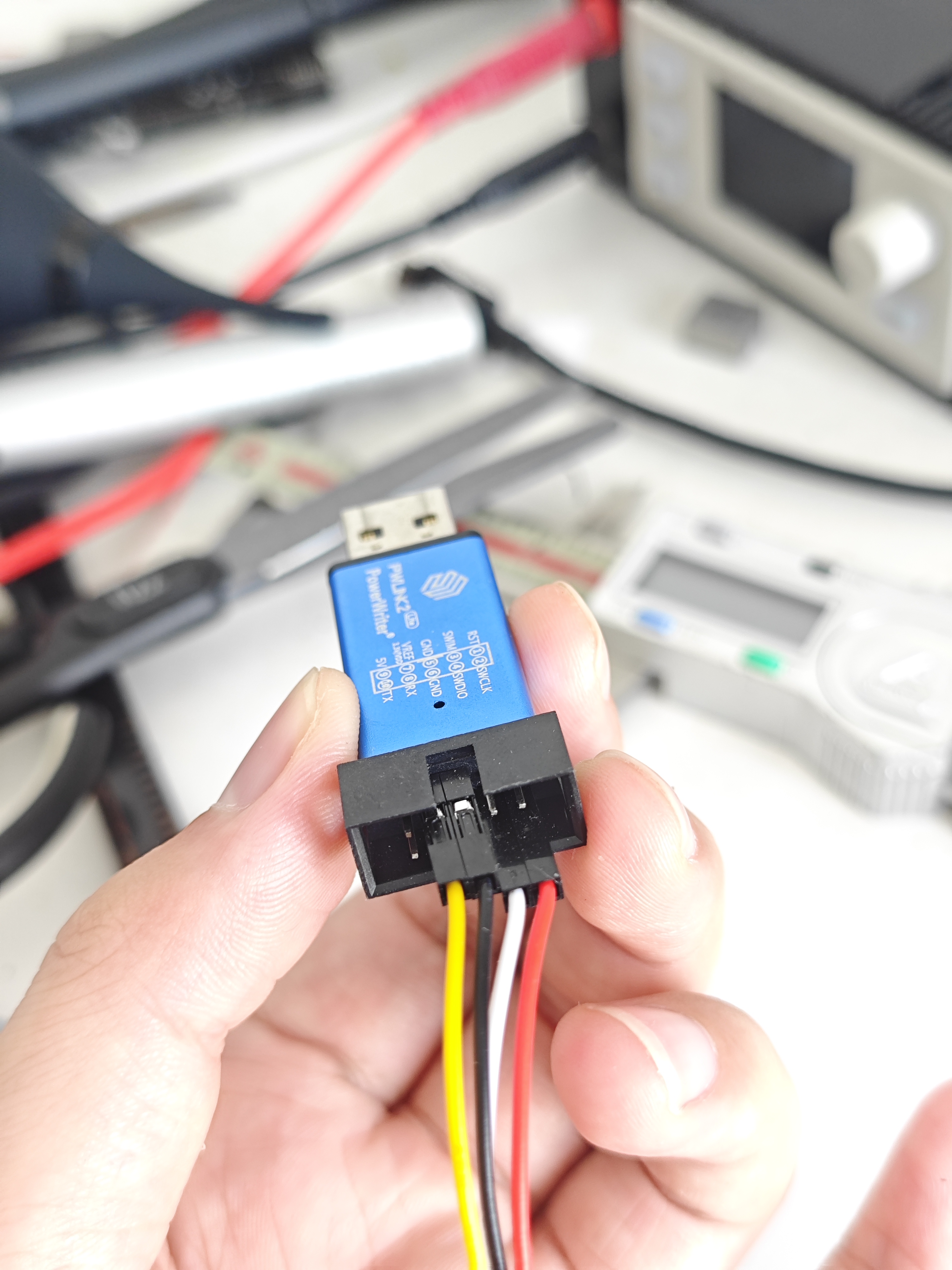

将PWLINK2 LITE与下载探针(4.2)连接好，接线顺序如图

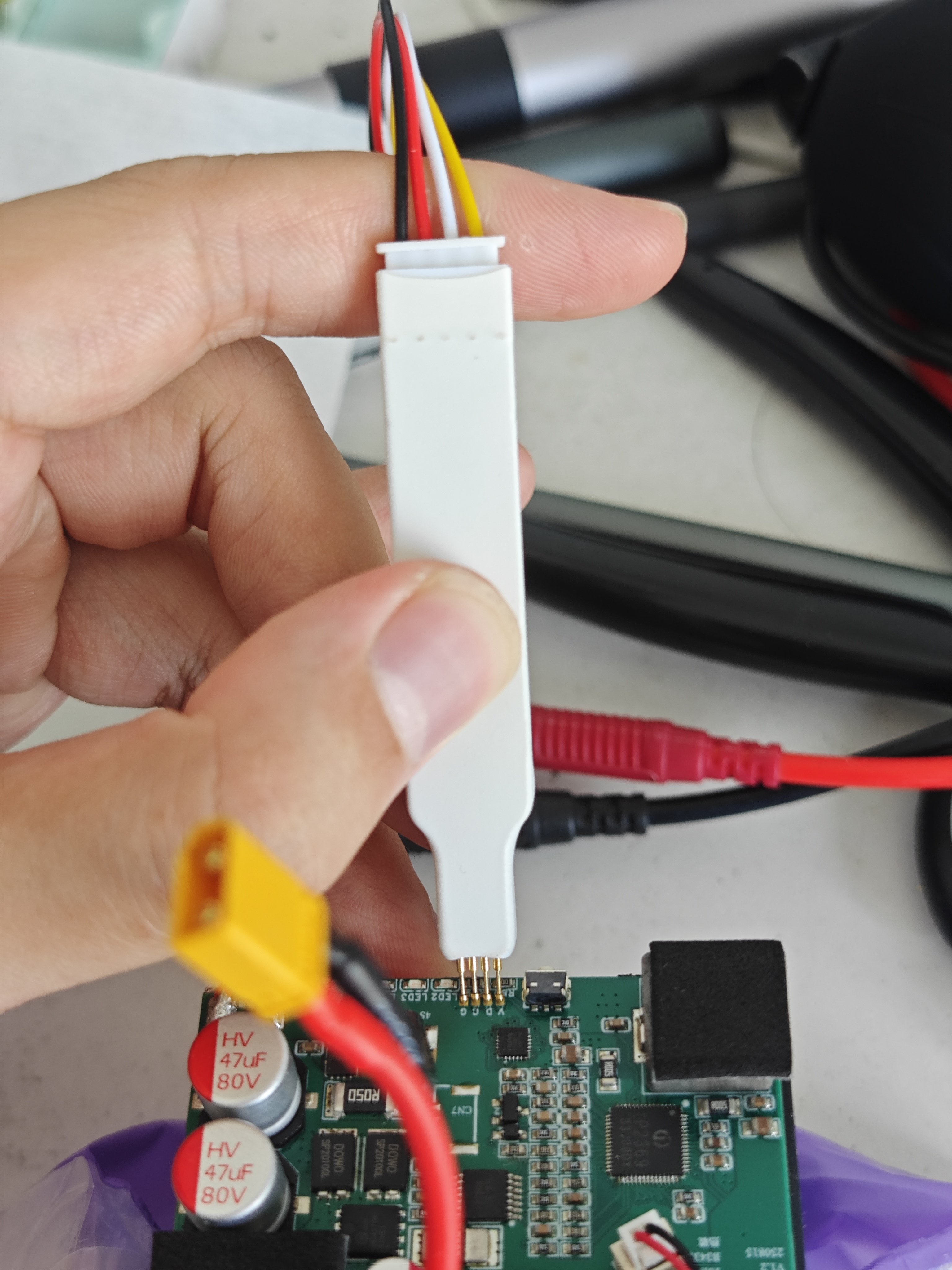

不要插电池，将下载探针怼上主板下载触点，注意黄色线对应的探针要对准V触点，黑色线对应的探针要对准G触点，怼反会导致板子烧毁

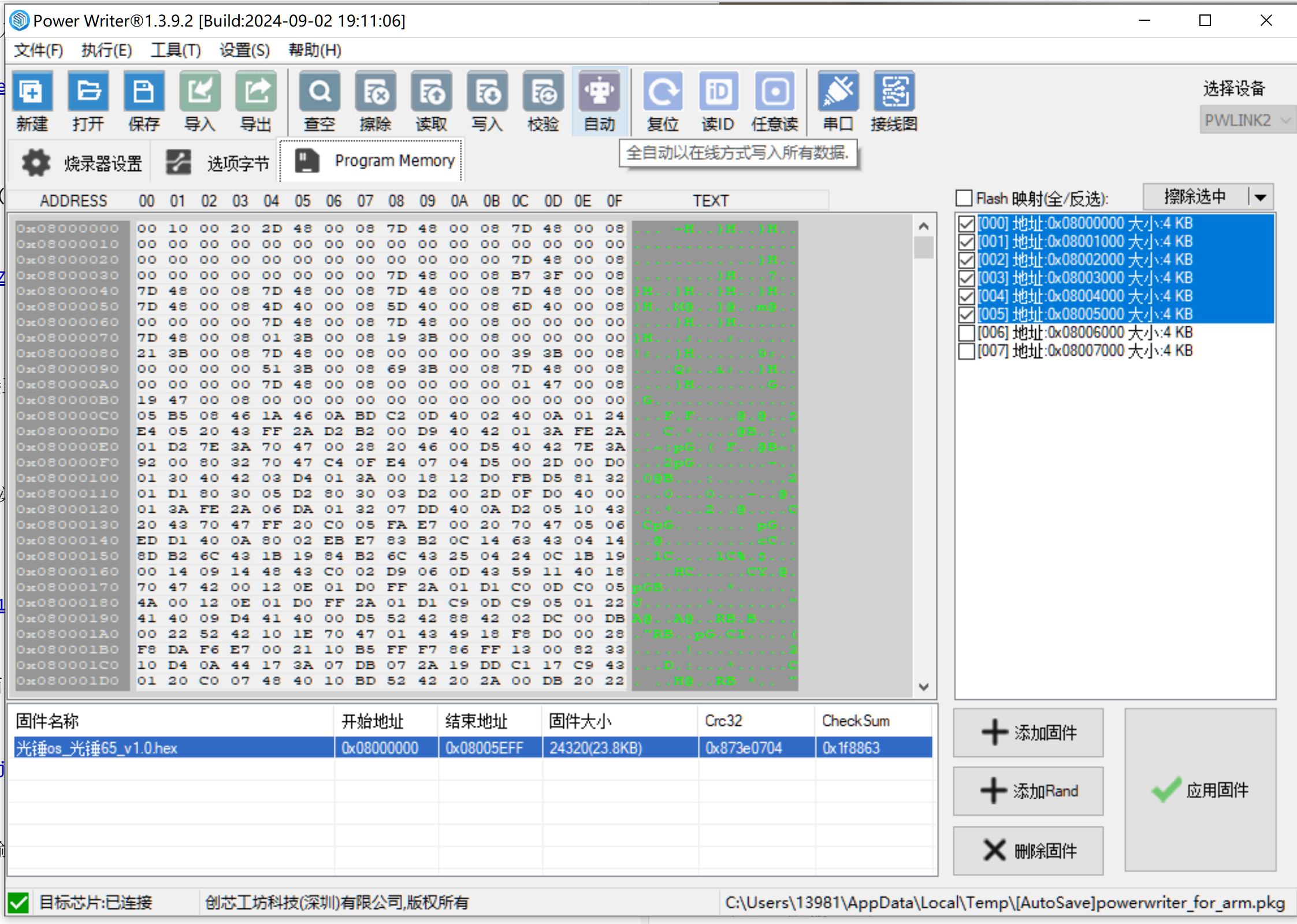

待显示目标芯片已连接后，点击自动即可完成刷入

六、操作说明

七、太麻烦了我不想做

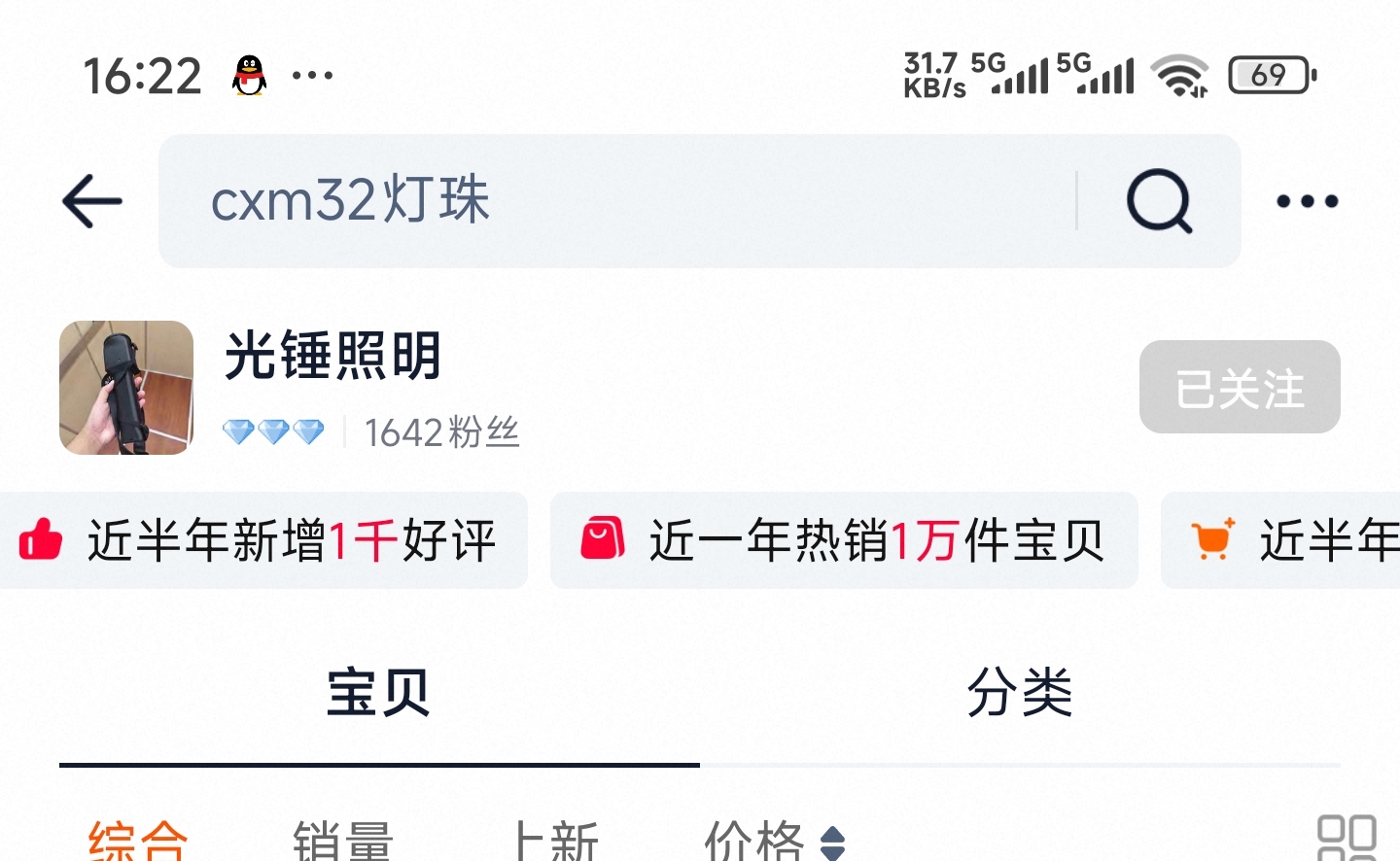

如果感觉某个部件做起来太麻烦了，那么我的店铺 光锤照明 里可能会有卖，价格一般为物料成本的2倍。
