STM32F030C6T6最小系统板

简介:一个简单的STM32F030C6T6开发板

开源协议: GPL 3.0

工程来源: 克隆自 STM32F030C8T6最小系统板

发布时间:2021-11-25 10:03:47
  • 81
  • 0
  • 2
描述

做了一个STM32F030C6T6最小系统板~为什么呢?因为现在STM32F103太贵咯~刚好碰上双十一,在淘宝买了一些STM32F030C6T6,几块钱,也不知道行不行,所有我做个开发板,自己验证一下功能,并且实现单片机的功能,目前板子还在打样~后期验证完一切功能,持续更新,欢迎大家赐教

原理:STM32是目前比较火热的单片机学习班,但是由于STM32F1价格昂贵等因素,因此,我做了一个STM32F030C6T6的单片机板子,用来再次检验自己学习STM32的成果!其中只有MicroUSB、降压芯片AMS1117-3.3V,下载电路、通讯电路、复位电路、流水灯电路、按键电路以及扩展排针口,其中最重要的是,我把所有引脚引出来了,并且就算是实现按键功能或者流水灯功能,如果不插上响应的跳帽,也是不能实现的,这样我们可以调换自己使用该引脚作为的功能,就不用必须作为流水灯、按键这样的功能,我们可以通过杜邦线连接别的模块实现更多的功能~

作用:STM32F030C6T6最小系统板~~~验证学习STM32的成果,后期做一个视频讲解其使用~

设计图

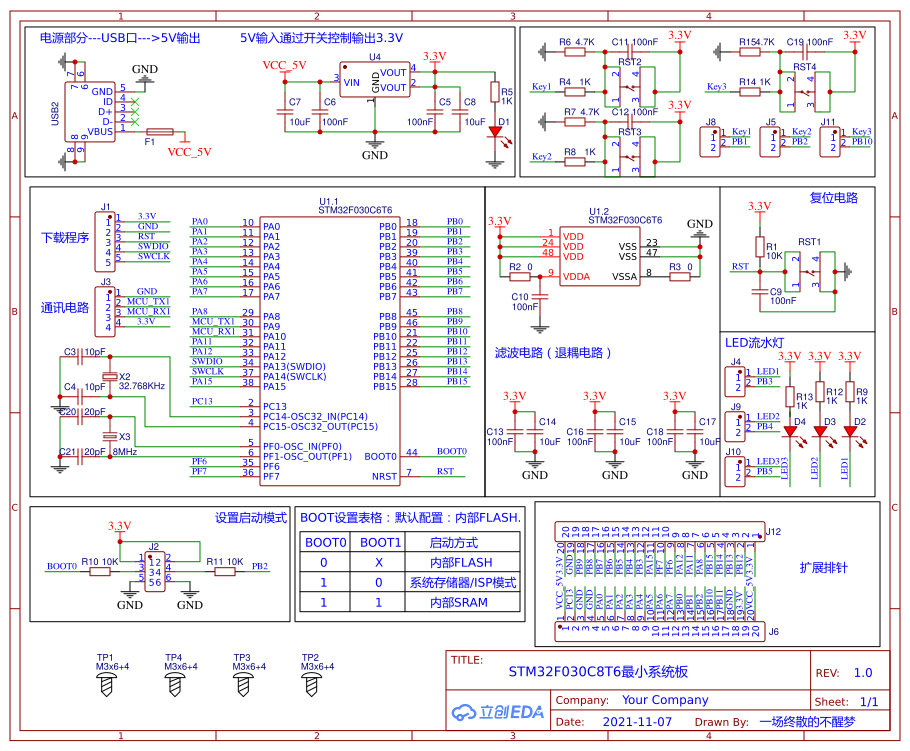

STM32F030C6T6最小系统板.sch

在编辑器中打开

STM32F030C6T6最小系统板.pcb

在编辑器中打开
ID Designator Footprint Quantity BOM_Supplier Part Price
1 C1,C2 C0805 2 C24658 0.0343
2 C3,C4 C0805 2 C157608 0.0426
3 C5,C6,C9,C10,C11,C12,C13,C16,C18,C19 C0805 10 C282732 0.0224
4 C7,C8,C14,C15,C17 C0805 5 C669099 0.1616
5 D1,D2,D3,D4 LED0805_RED 4 C72037 0.0913
6 F1 F0805 1 C369152 0.1889
7 J1 HDR-M-2.54_1X5 1 C358687 0.135
8 J2 HDR-M-2.54_2X3 1 C65114 0.1515
9 J3 HDR-M-2.54_1X4 1 C124378 0.1736
10 J4,J5,J8,J9,J10,J11 HDR-M-2.54_1X2 6 C124375 0.1043
11 J6,J12 HDR-M-2.54_1X20 2 C50981 0.4584
12 R1 R0805 1 C140868 0.0211
13 R2,R3 R0805 2 C131705 0.0432
14 R4,R8,R14 R0805 3 C115316 0.0109
15 R5,R9,R12,R13 R0805 4 C25623 0.01
16 R6,R7,R15 R0805 3 C269746 0.0297
17 R10,R11 R0805 2 C17414 0.0133
18 RST1,RST2,RST3,RST4 KEY-SMD_4P-L6.0-W6.0-P3.90-LS10.0 4 C191626 0.2834
19 TP1,TP2,TP3,TP4 M3铜柱 4 C551320 0.2926
20 U1 LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL 1 C62514 44.61
21 U4 SOT-223_L6.7-W3.5-P2.30-BR 1 C347222 0.4269
22 USB2 MICRO-USB-SMD_U254-051T-4BH83-F1S 1 C397452 0.14
23 X2 OSC-TH_BD3.0-P1.10-D0.4 1 C93228 0.7809
24 X3 HC-49US_L11.5-W4.5-P4.88 1 C295088 0.9198

展开
