校内选拔赛基于热敏电阻的简易温度计 - 嘉立创EDA开源硬件平台

      本制作应用NTC热敏电阻感应外界温度，并设有431经典稳压电路，惠斯登电桥分压，运放比例放大作其外围电路，使温漂控制在5%左右。另有OLED显示模块显示温度，新增湿度传感测量模块，本制作主要通过Arduino UNO控制，并可作为其拓展板应用。

此设计获得了上海应用技术大学立创校赛一等奖

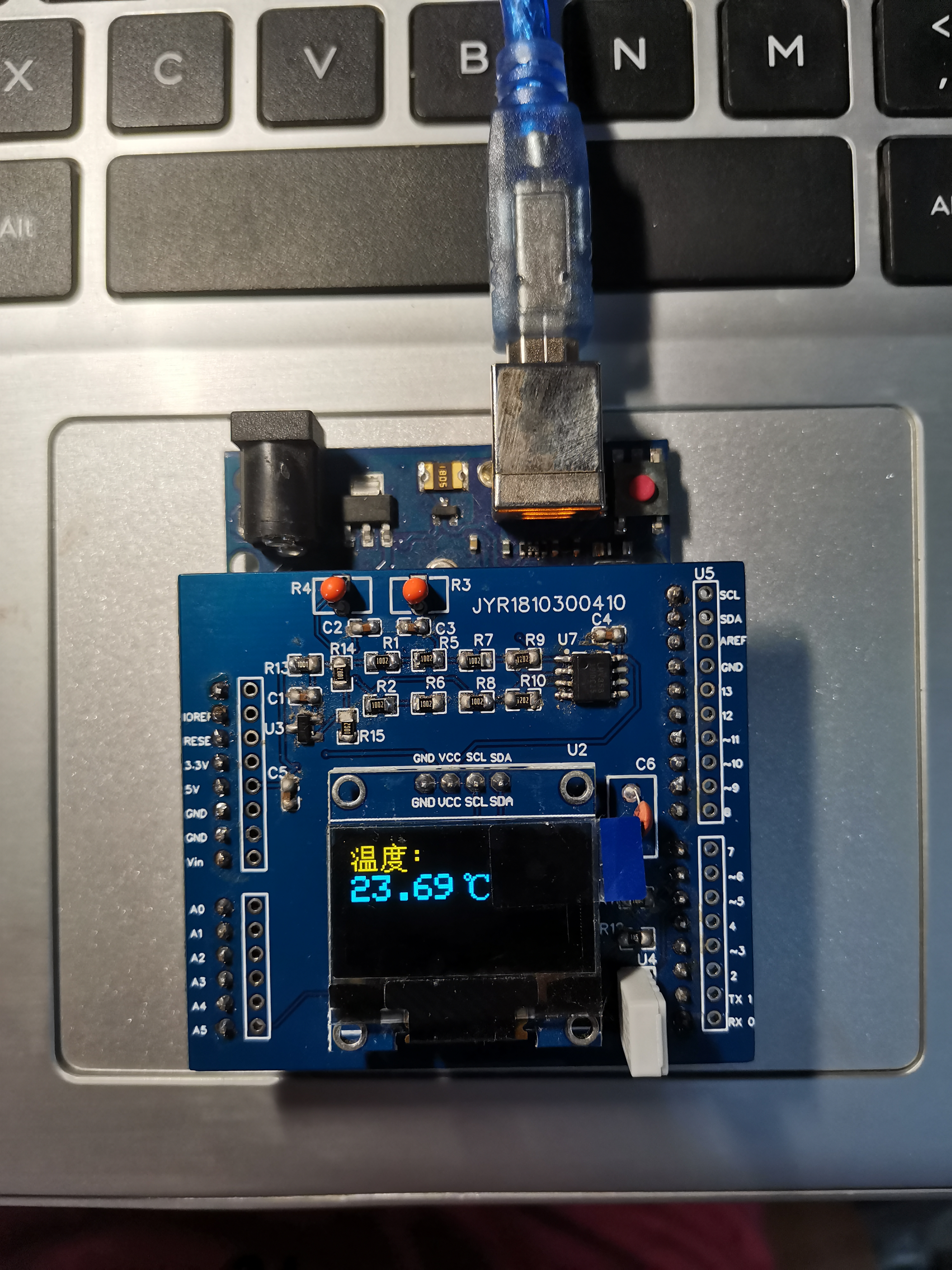

实物图：

感想：
