#第八届立创电赛#数码管时钟

 1、项目功能介绍

---

数码管桌面时间，显示时间，设置闹钟以及显示温湿度情况。



2、项目属性

---

项目为立创2023年EDA暑期训练营标准项目，采用公开的原理图，结算身上的元件进行部分调整。



3、开源协议

---

完全开源。





4、硬件部分

---

1）TYPE-C供电及指示

增加了CC识别电阻，通用某些快充的5V输入识别，绿色LED为外接电源指示灯。



2）锂电池供电部分

当外接typec电源供电时，P-MOS管G级为高电平截止导通，锂电池不供电；

当VBUS无输入时，P-MOS由于体二级管存在G级为负电位，MOS管导通，锂电池接入后级电路供电。



3）锂电池充电电路

采用外部USB供电时，电路TP4056为锂电池充电。电路按数据手册标准电路绘制，无温度控制。

芯片PROG引导为充电电流制作引脚，数据关系如下，可按要求修改。

4）DHT11温湿度检测

通过10K电阻上拉，数据传输通过单片机P301端口进行。



5）触摸按键感应电路

瑞萨单片机内部自带触摸功能，通过简单外围电路可实际触摸按键功能，触摸感应与单片机P015引脚连接。

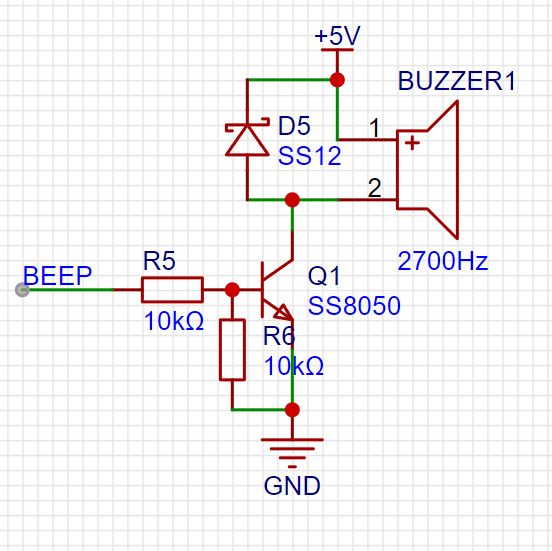

6）蜂鸣报警电路

由单片机P302引脚，根据设置输出PWM驱动蜂鸣器。



7）主控芯片电路

主控采用瑞萨R7EA2F1A72DFL基础低功耗单片机，基本参数为：

CPU内核：ARM-M系列 CPU最大主频：48MHz 工作电压范围：1.6V~5.5V 程序存储容量：64KB GPIO端口数量：40  ADC：12位。



8)主控基础外围电路



5、软件部分

---

采用E2studio,按教程进行编写及修改，增加及减少的功能键做了调整，将第四处按键利用显示温度及湿度等。
