专业版 超级电容均压板(BW6101)已经测试

简介:很久远的板子,原理也很简单,针对2021年和2022年RM规则的方案验证板

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2022-09-22 21:31:57
更新时间: 2023-06-01 10:04:17
描述

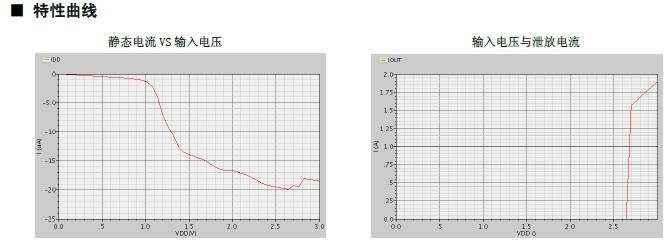

BW6101是一款超级电容充电保护芯片,它内置高精度基准,确保输出精度达到±1%。内置的功率管使得过充保护后的泄流能力达到0.7A@(VIN=2.65V) ,很好地满足了超级电容级联使用时的充电特性。 可以通过外部端口选择为两种规格的超级电容进行充电保护。当选择端口为高电平时,对应保护点为2.65V,当选择端口电平为低时,对应保护点为2.45V。方便用户的灵活使用。 采用小型化的SOT23-5封装,便于高密度安装。同时外围器件少,极大地降低应用成本。


实物演示和PCB源文件见附件
