#第九届立创电赛#桌面温湿度监测仪5293482A

* 1、项目功能介绍

---



桌面温湿度监测



*2、项目属性

---



第九届立创电赛作品



* 3、开源协议

---



Public Domain



*4、硬件部分

---

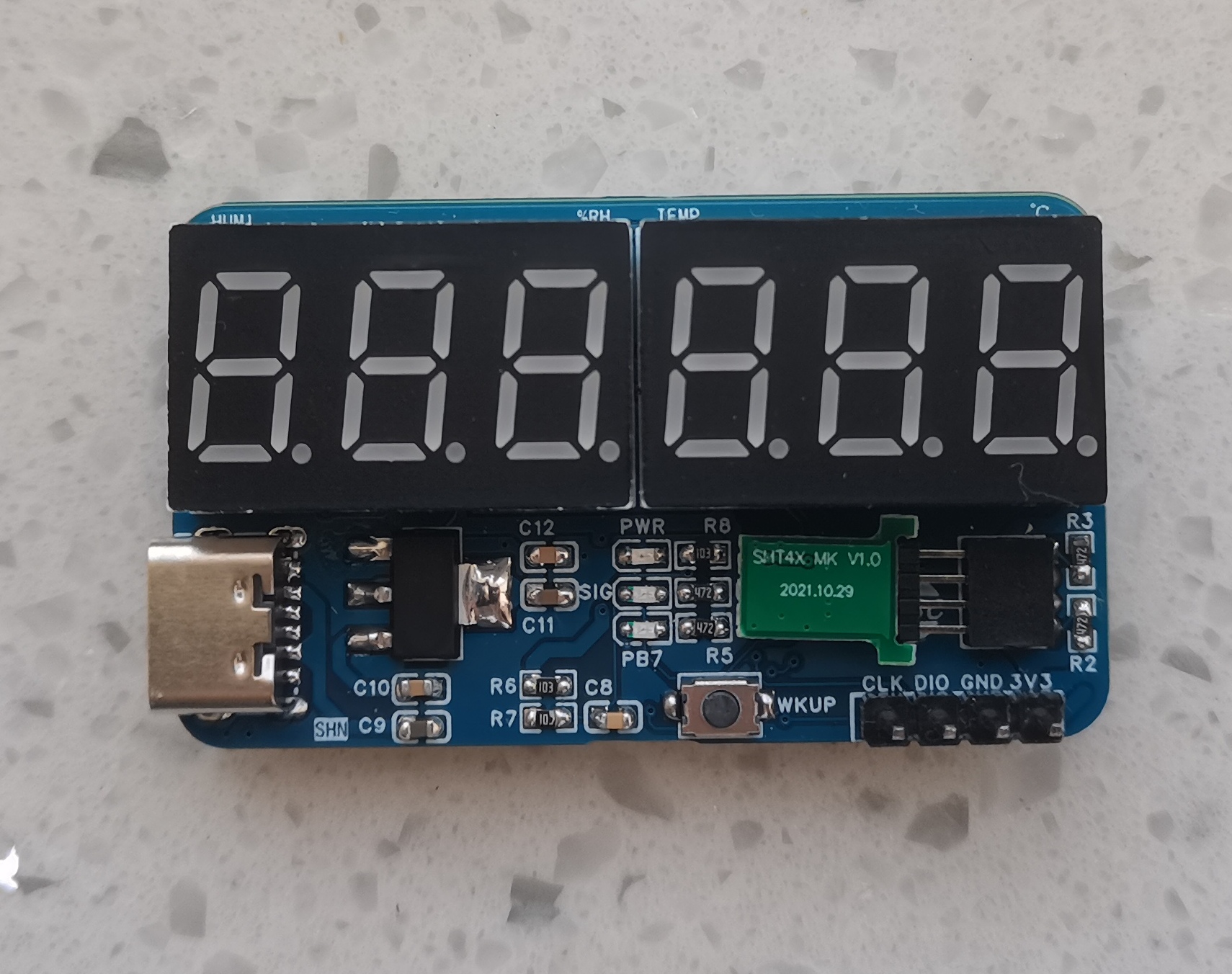

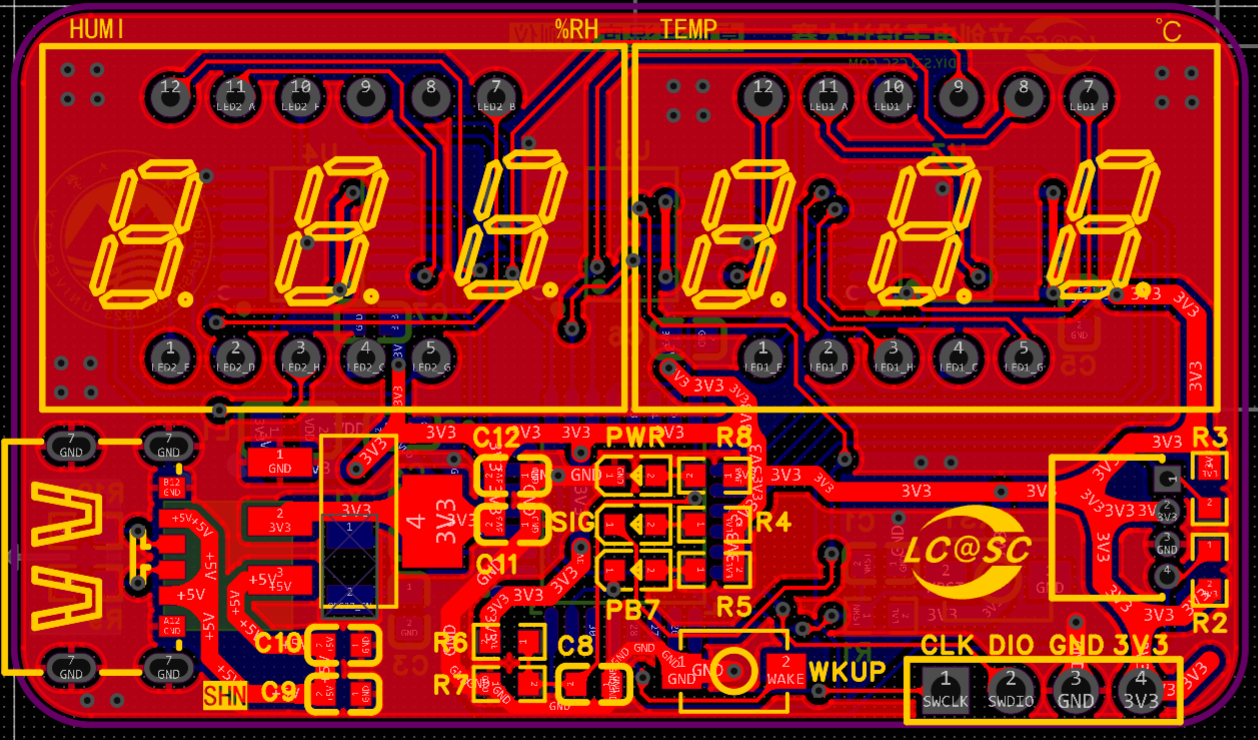

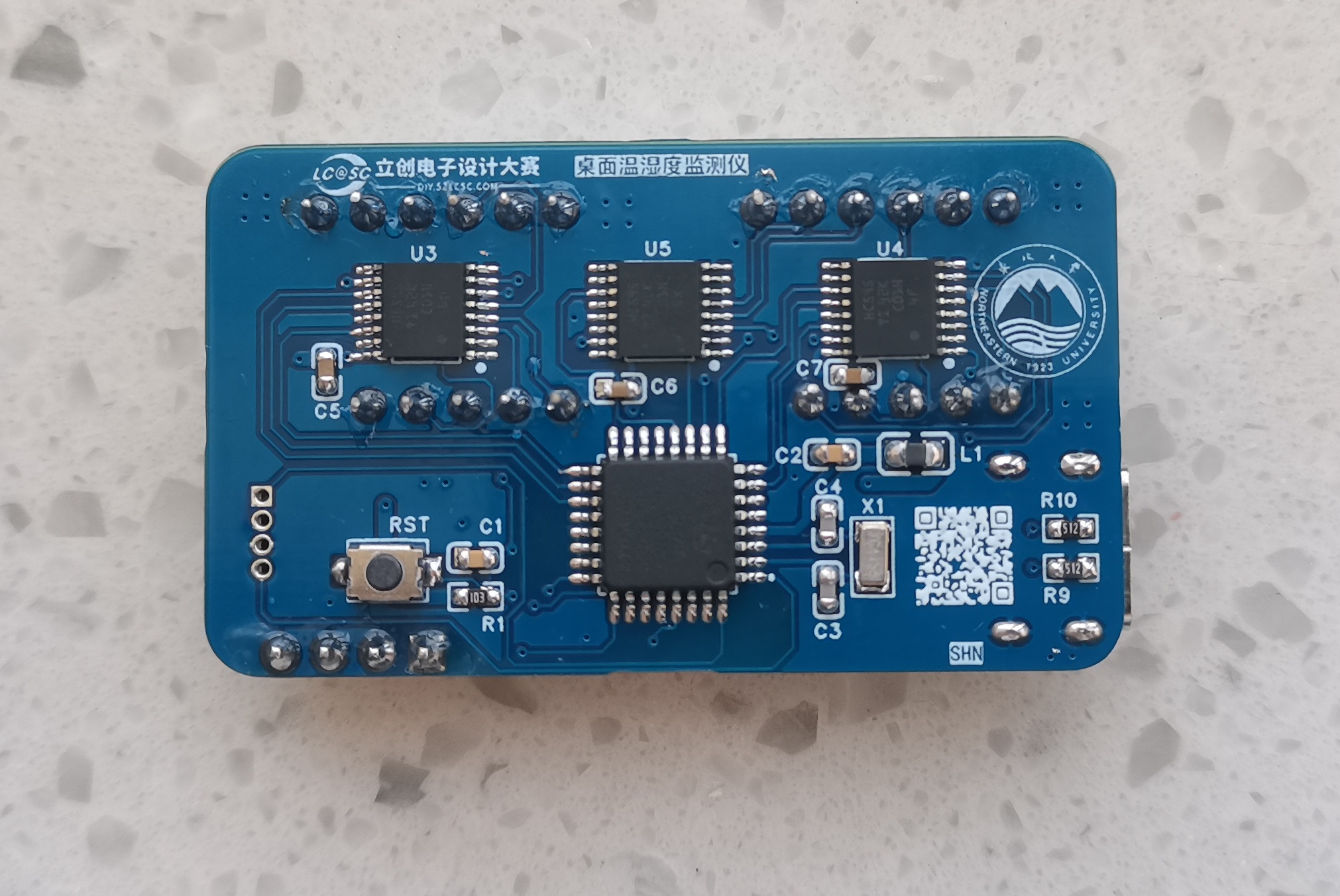

采用TypeC + AMS1117 3.3V供电，并采用双面布局，尽可能缩小PCB尺寸。



*5、软件部分

---

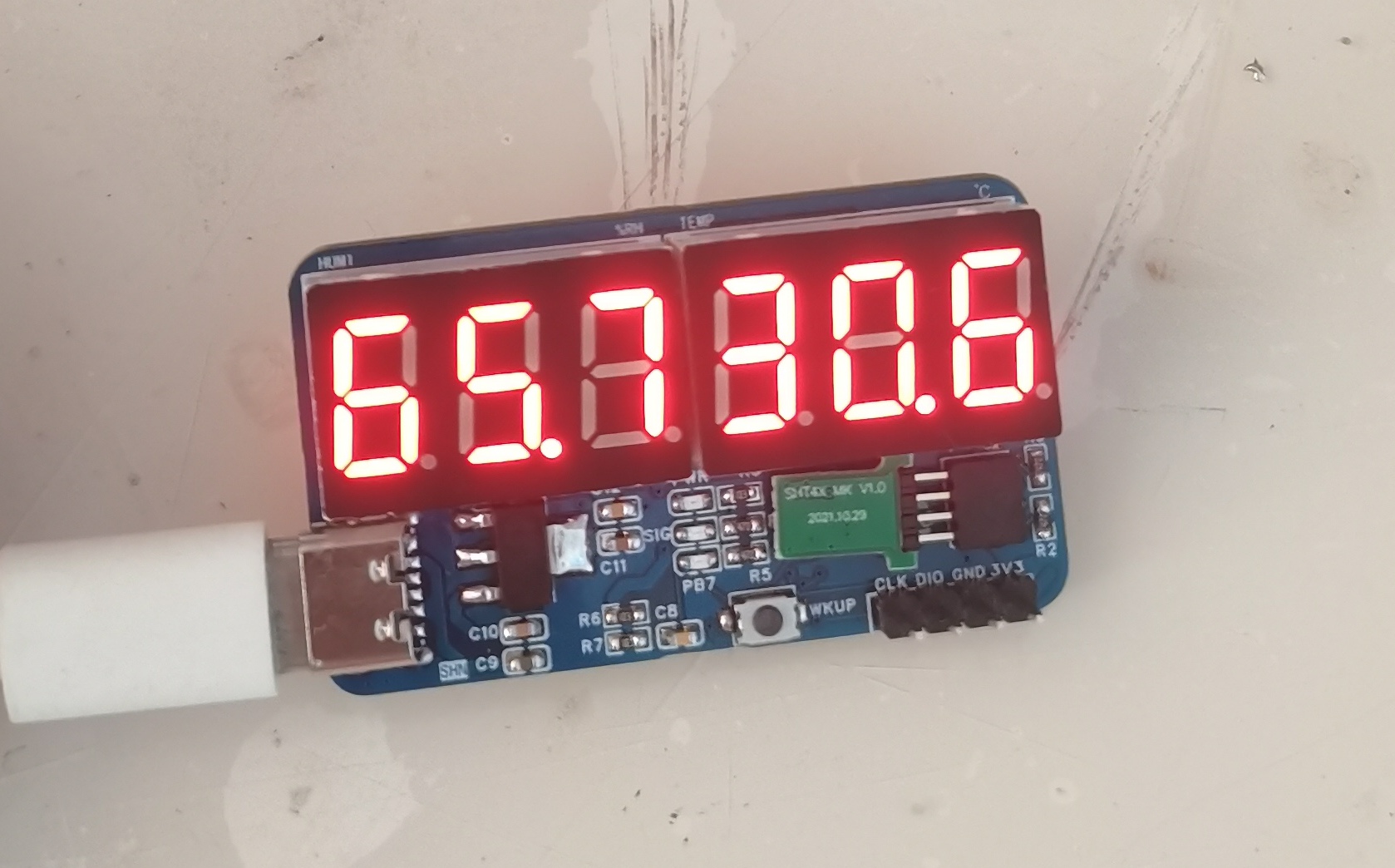

由于将电池供电改为TypeC供电，温湿度显示修改为数码管保持常亮状态



*6、BOM清单

---



No.	Quantity	Comment	Designator	Footprint	Value	Manufacturer Part	Manufacturer	Supplier Part	Supplier
1	5	100nF	C1,C2,C8,C10,C12	C0603	100nF
2	2	22pF	C3,C4	C0603	22pF
3	3	1uF	C5,C6,C7	C0603	1uF
4	2	10uF	C9,C11	C0603	10uF
5	1	2.54-1*4P反弯排针	H1	hdr-th_4p-p2.54-v_a2541hwv-4p		2.54-1*4P反弯排针	BOOMELE(博穆精密)	C91552	LCSC
6	1	BLM21PG221SN1D	L1	L0805		BLM21PG221SN1D	muRata(村田)	C85840	LCSC
7	2	SP420361N	LED1,LED2	LED-SEG-TH_SP420361N		SP420361N	ARKLED(方舟)	C98927	LCSC
8	2	LED_0603-G	PB7,SIG	LED_0603
9	1	LED_0603-B	PWR	LED_0603
10	4	10K	R1,R6,R7,R8	R0603	10K
11	4	4.7K	R2,R3,R4,R5	R0603	4.7K
12	2	5.1K	R9,R10	R0603	5.1K
13	2	轻触按键3*4*H	SW1,SW2	SW-SMD_L4.0-W2.9-LS5.0		轻触按键3*4*H		C9900017573	LCSC
14	1	STM32G030K6T6	U1	LQFP-32_L7.0-W7.0-P0.80-LS9.0-BL		STM32G030K6T6	ST(意法半导体)	C529331	LCSC
15	1	X1311FR-04-C43D24	U2	HDR-TH_4P-P1.27-H-F-W4.5-N		X1311FR-04-C43D24	XKB Connectivity(中国星坤)	C2881475	LCSC
16	3	SN74HC595PWR	U3,U4,U5	TSSOP-16_L5.0-W4.4-P0.65-LS6.4-BL		SN74HC595PWR	TI(德州仪器)	C273642	LCSC
17	1	AMS1117-3.3	U6	SOT-223-3_L6.5-W3.4-P2.30-LS7.0-BR		AMS1117-3.3	AMS	C6186	LCSC
18	1	TYPE-C-6P-DIP2X2	USB2	TYPE-C-SMD_TYPE-C-6P		TYPE-C-6P-DIP2X2		C9900017627	LCSC
19	1	32.768kHz	X1	CRYSTAL-SMD_L3.2-W1.5-1	32.768kHz	XKXGI-SUA-32.768K	YXC(扬兴晶振)	C5213671	LCSC

注：项目涉及的BOM清单。在嘉立创EDA 生成/上传设计文件后，BOM将自动生成至项目详情；建议包括型号、品牌、名称、封装、采购渠道、用途等内容。具体内容和形式应以表达清楚项目构成为准。



*7、大赛LOGO验证

---



* 8、演示您的项目并录制成视频上传

---

链接：https://pan.baidu.com/s/194MbIPOzUMBxIlP-rF44jQ
提取码：c2vq
