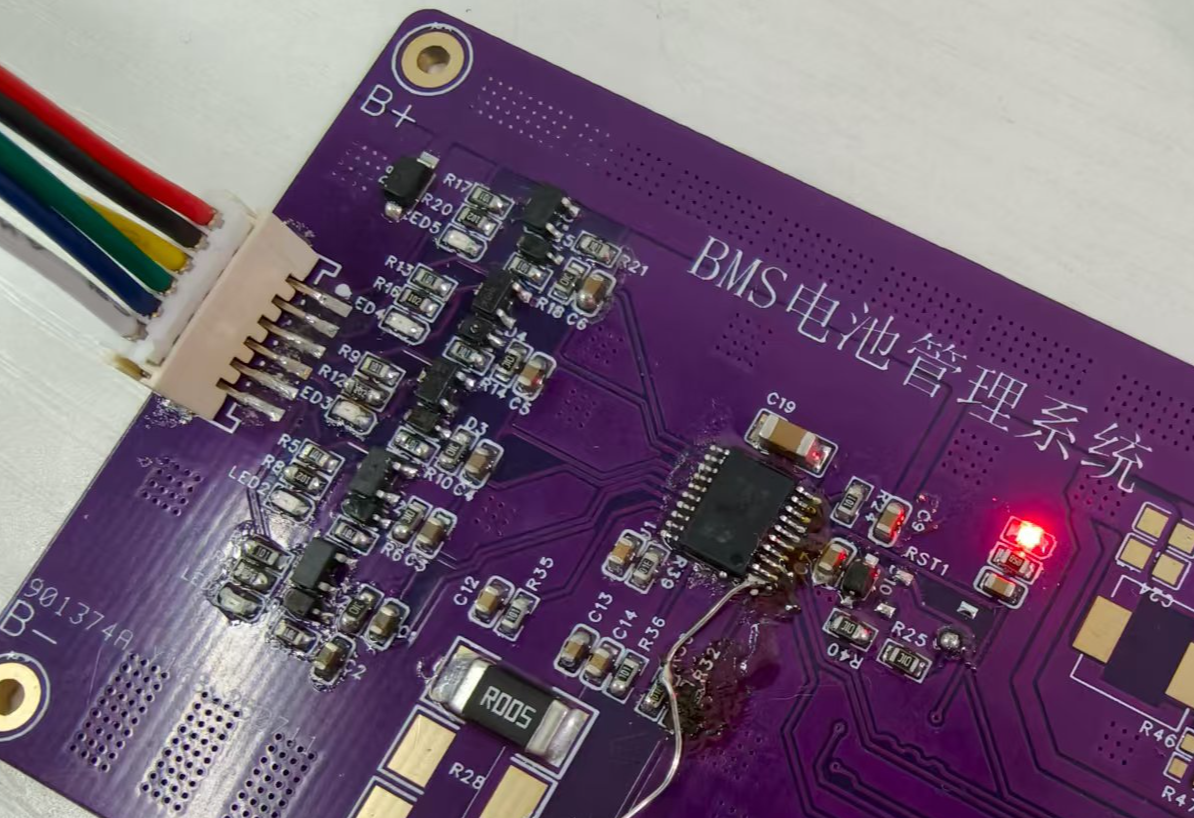

MP-BMS5S储能站

MP-BMS5S 是一款专为DIY爱好者、电子工程师及创客设计的高集成度5串（5S）锂电池管理系统（BMS）模块。本模块集成了德州仪器（TI）经典的 BQ76920 电池监控芯片和高效的MPS MP2328 同步降压转换器，为您提供了一个从电池保护到稳定电源输出的“一站式”解决方案。

无论您是在构建大容量移动电源、电动工具电池组、机器人电源系统，还是太阳能储能设备，MP-BMS5S 都能提供安全、可靠、可监控的电池管理核心，并直接输出通用的5V电源，极大简化您的项目开发流程。

核心优势：

• 专业级电池监控：采用TI BQ76920芯片，实时精确监控多达5节锂电池的电压、总电压及电流。

• 全功能保护：支持过压（OV）、欠压（UV）、过流（OCD）、短路（SCD）等多种硬件保护，确保电池组安全。

• 高效5V输出：板载MPS MP2328同步Buck转换器，高效地将电池电压转换为稳定的5V/2A+输出，可直接为树莓派、ESP32、Arduino等主控板或USB设备供电。

• I2C智能接口：所有电池状态数据（电压、电流、故障状态等）均可通过标准的I2C接口读取，方便与任何单片机（MicroPython/Arduino/STM32等）集成，实现智能化电量显示和高级控制。

• 开源友好：提供完整原理图和MicroPython驱动代码，方便您进行二次开发和深度定制。

二、技术规格

三、功能详解

1. 精准的电池监控

利用BQ76920芯片，您可以像专业设备一样，通过I2C接口实时获取每一节电池的精确电压，精确度达到毫伏（mV）级别。这对于实现精确的电量百分比（SOC）估算和健康状态（SOH）分析至关重要。

2. 高效稳定的5V电源

告别额外的降压模块！我们集成的MP2328是一款高性能的同步降压转换器，即使在电池电压大幅波动时，也能提供纹波极低、电流充足的5V电源。高达95%的转换效率意味着更低的发热和更长的续航时间。

3. 强大的安全保护

安全是电池应用的第一要务。MP-BMS5S通过独立的保护MOSFET开关（耐压XXV，内阻XXmΩ，请填写MOSFET规格）执行硬件保护。一旦检测到任何危险情况（如电池过充、过放、外部短路），它会在微秒（μs）内迅速切断主回路，保护您的昂贵电池和后端设备免受损害。

4. 灵活的二次开发

我们深知DIY的乐趣在于创造。因此，我们为您提供了：

• 完整的PDF原理图：了解每一处电路设计细节。

• MicroPython驱动库：轻松上手，只需几行代码即可在ESP32、Pyboard等开发板上读取所有电池数据。

• 预留接口：引出了I2C、5V输出、电池组接口（P+/P-）和电芯采样接口，方便连接和调试。

四、应用场景

• 便携式储能电源/大号“充电宝”

• 电动自行车/滑板车电池组升级改造

• 无人机（UAV）地面站或备用电源

• 太阳能路灯或离网储能系统

• 机器人项目（如ROS机器人）的中央电源管理模块

• 任何需要多节锂电池供电并需要5V输出的电子项目

五、开发板电路图介绍

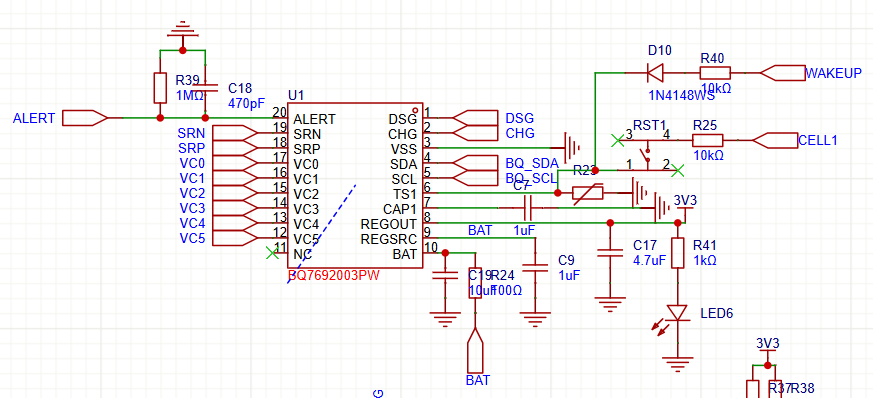

核心电路为BQ76920,这个电路直接参考立创商城里面的数据手册就可以了，复刻比较容易

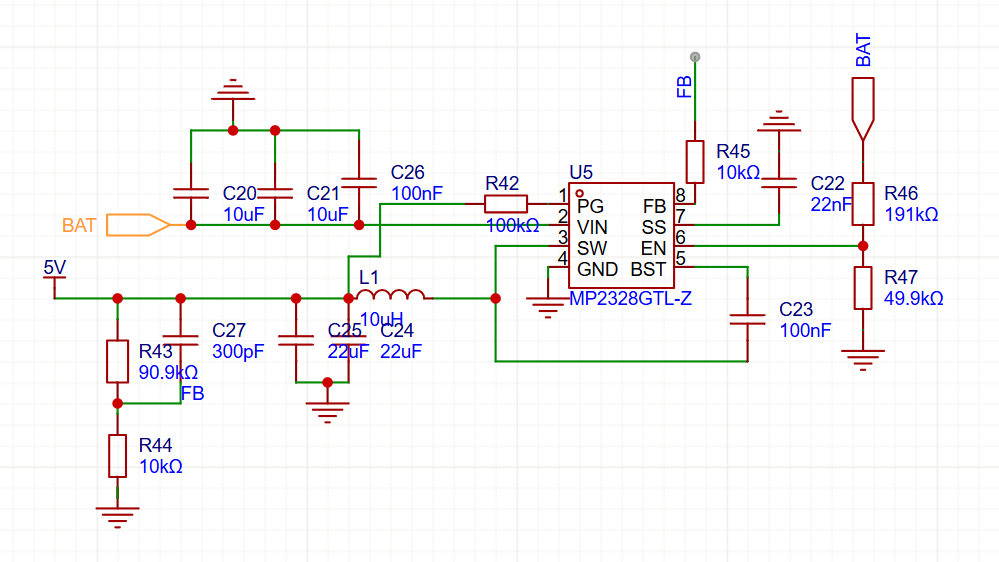

为了方便直接给其它开发板供电，我采用了MP2328芯片对外输出5V电压
