本项目旨在为火箭研究爱好者提供一套高可靠性低成本的发动机用试车台制造方案。 设计者为陈科帝和kk，b站主页https://space.bilibili.com/3081011
简介：本项目旨在为火箭研究爱好者提供一套高可靠性低成本的发动机用试车台制造方案。 设计者为陈科帝和kk，b站主页https://space.bilibili.com/3081011开源协议
：GPL 3.0
(未经作者授权，禁止转载)创建时间：2023-12-07 22:16:26更新时间：2023-12-15 18:03:52
描述

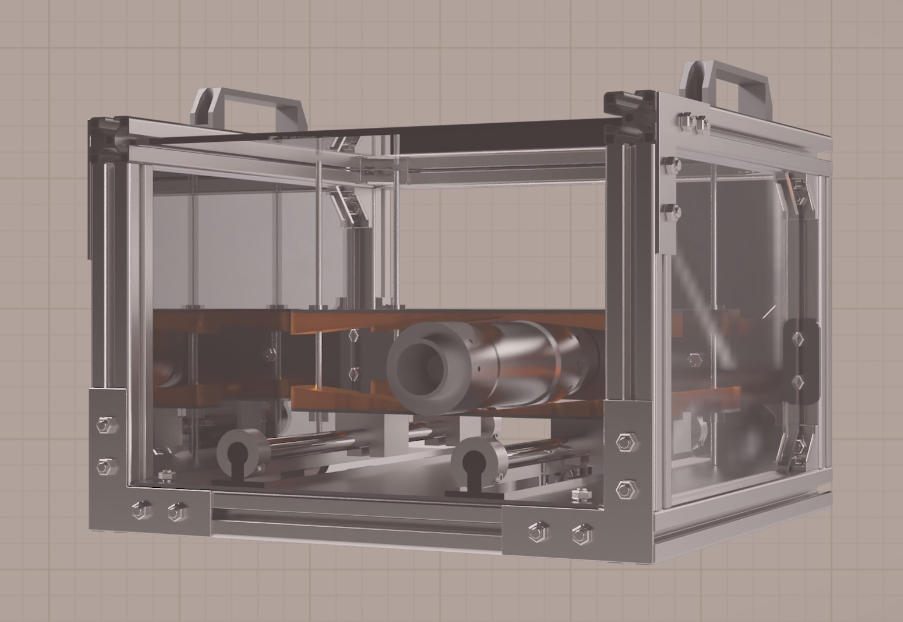

本试车台使用铝型材和激光切割q235钢板作为模块化基础架构，使用透明聚碳酸酯板作为防爆插板，可以有效防止实验事故对人员以及设备造成伤害
此系统基于stm32开发，包含压力采集，实时显示，无线数传，数据存储以及无线点火系统，阀门控制系统
可通过遥控器完成带有密码保险的点火，急停以及更多自定义拓展功能
测力系统的采样率最大可达到80HZ，并且通过内置sd卡进行实时存储，在实验的任何时刻都可以采集到有效数据
系统通过两路独立电源供电，由于舵机启动运行会对电源产生干扰所以对单片机供电以及io做了隔离
试车台可调整发动机夹持直径，可容纳直径40-310mm的火箭发动机，默认安装尺寸可支持0-2T的轮辐式压力传感器，通过修改底板安装尺寸可替换其他量程的压力传感器
