基于英集芯IP6825的5W 无线充方案

简介：

IP6825 是一款无线充电发射端控制SoC 芯片， 兼容 WPC Qi 最新标准，支持 A11 或 A11a 线圈， 支持 5W 充电。

IP6825 通过 Analog Ping 检测无线充接收器， 通过Digital Ping 建立与无线充接收端之间的通信， 通信成功之后，则开始功率传输。

IP6825 解码从接收器发送的通信数据包，然后用 PID 算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，IP6825 终止电力传输。

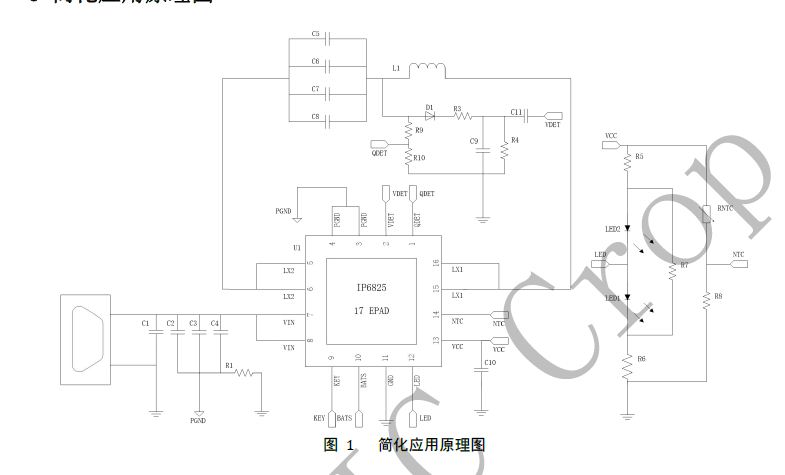

IP6825 片内集成全桥驱动电路和功率 MOS， 集成电压&电流两路 ASK 通讯解调模块；方案集成度高，可显著降低方案尺寸和 BOM 成本。

特性

兼容 WPC 标准

支持 5W 应用

支持 FOD 异物检测功能

高灵敏静态异物检测

支持动态 FOD 检测

低功耗、高效率

静态电流 4mA

低功耗自动检测

实测系统充电效率高达 78%

自适应充电电流调节（DPM）

兼容市面上所有适配器

支持低至 5V 500mA 的充电器

BOM 极简

集成 NMOS 全桥驱动和全桥功率 MOS

集成内部电压解调

集成内部电流解调

多重保护、高可靠性

输入过压、过流保护

NTC 过温保护

ESD 4KV

输入耐压高达 16V

状态指示

最多支持 2 路 LED 灯显

各种充电状态指示

固件升级

OTP 存储器

支持单次烧录

兼容 NPO 电容和 CBB 电容

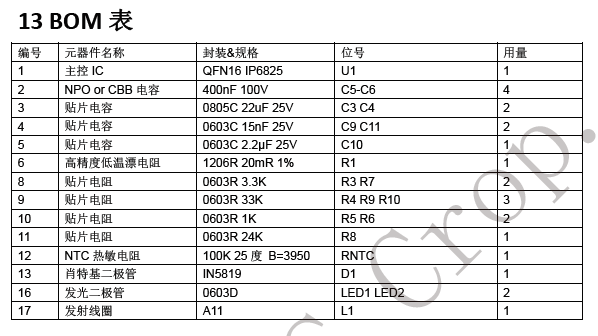

封装 3 mm × 3 mm 0.5pitch QFN16

应用

背夹、无线充电底座

车载无线充电设备

无线移动
